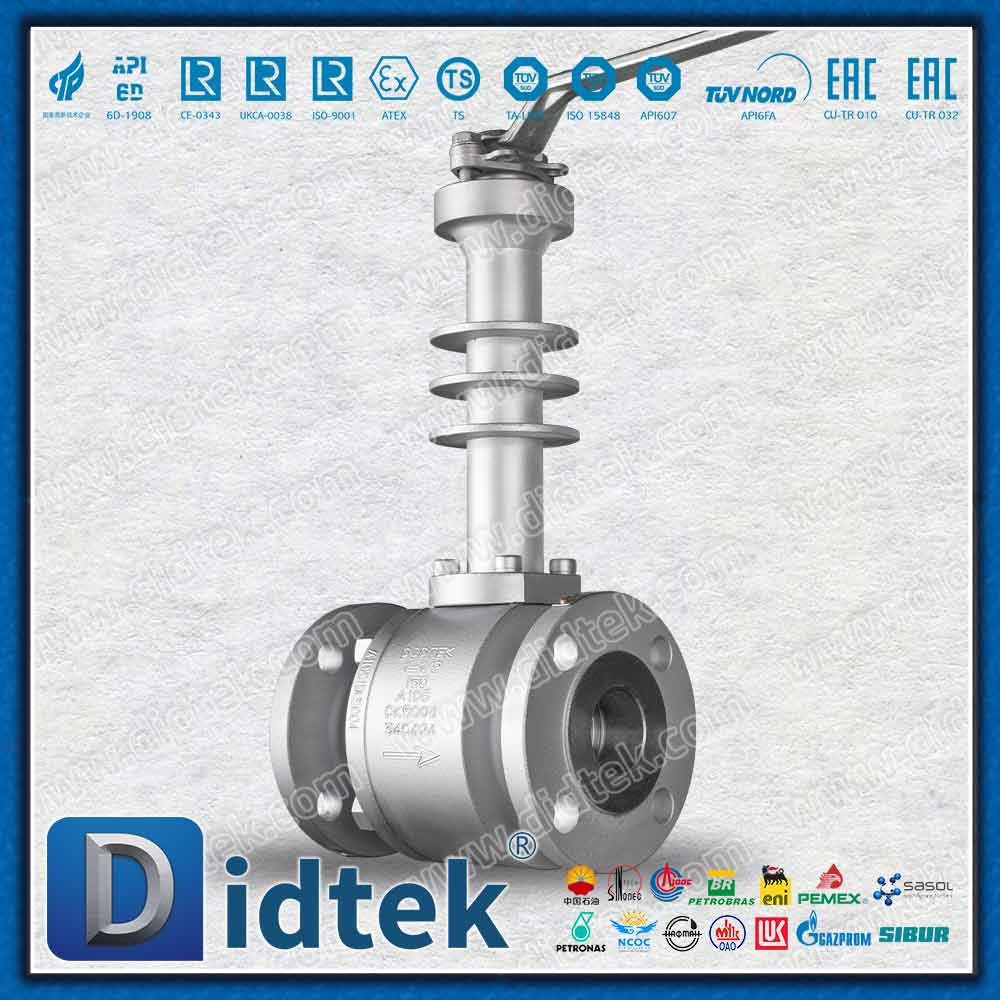

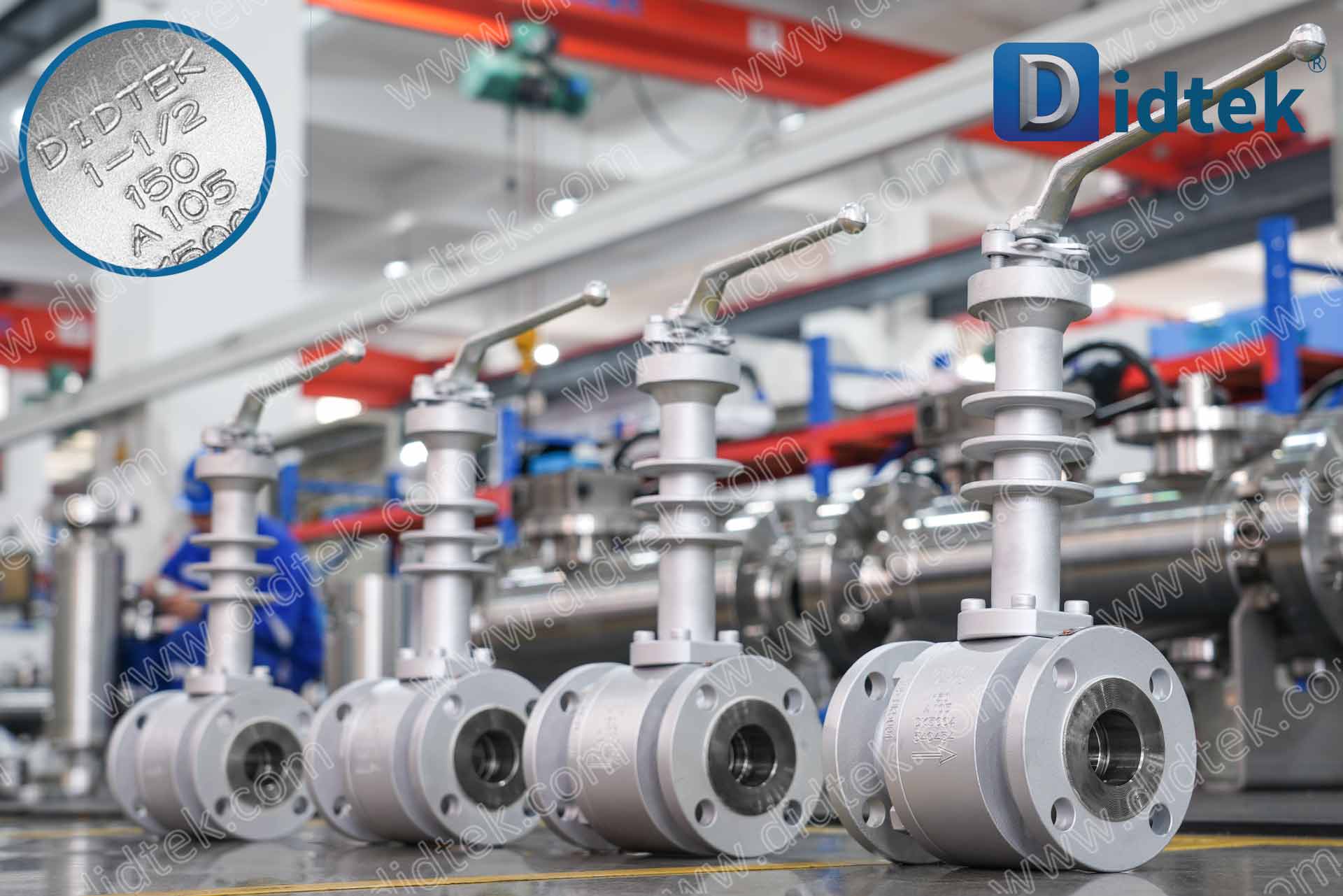

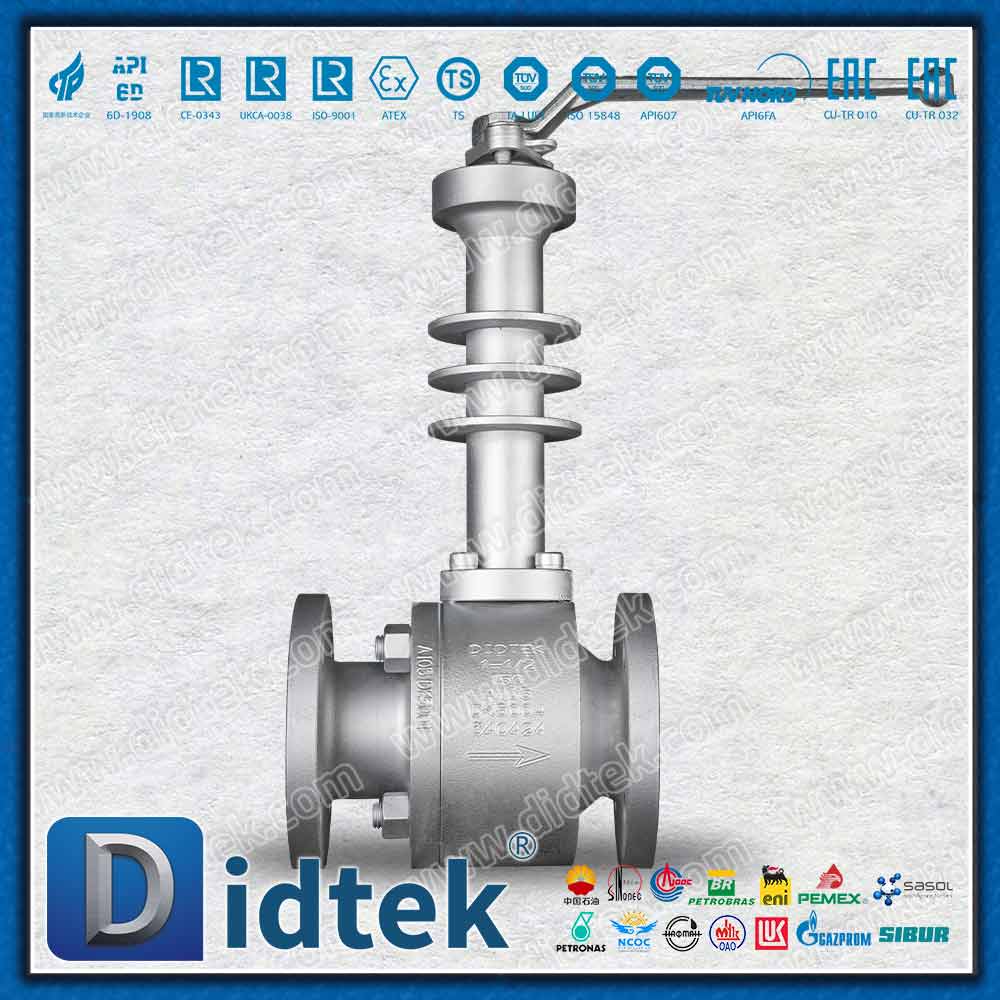

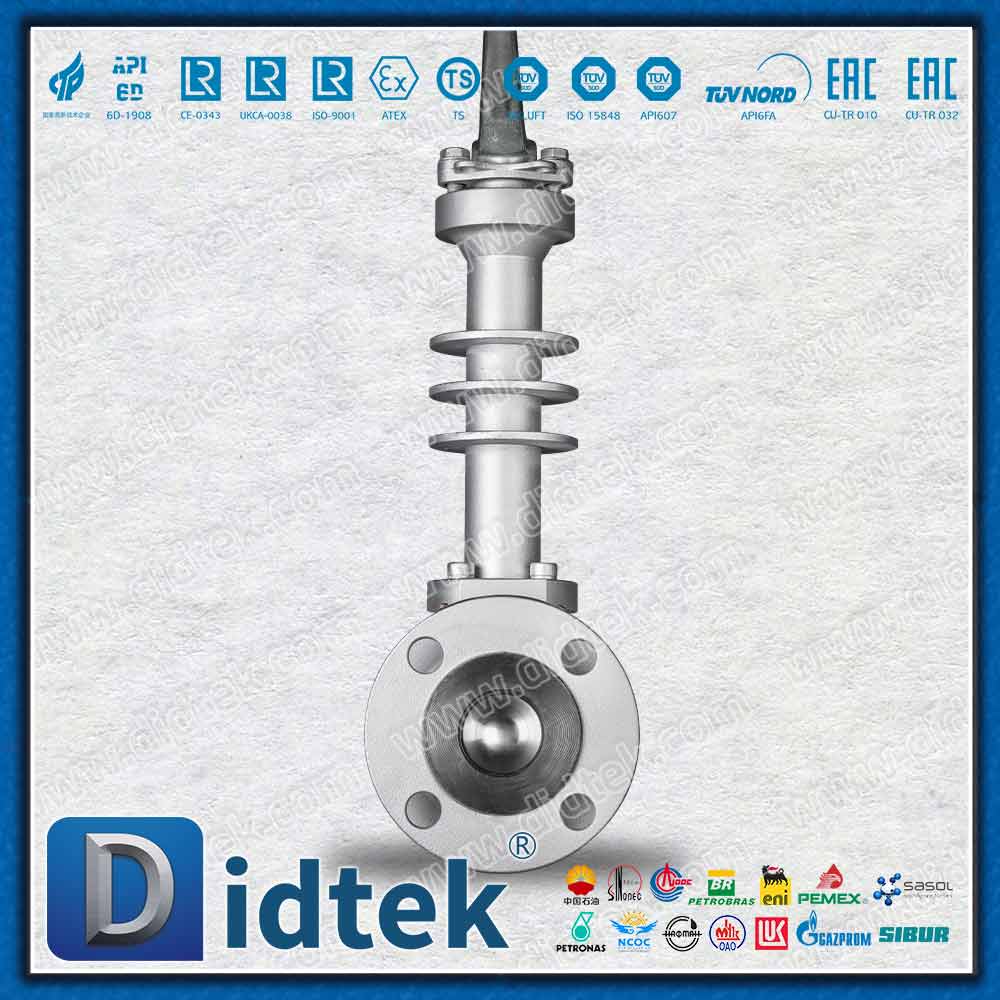

Válvula de bola de metal a metal de alta temperatura con capó extendido

Detalle del producto

La válvula de bola de metal a metal para alta temperatura Extend Bonnet está diseñada meticulosamente para servicios de tuberías críticos donde las temperaturas extremas del proceso rompen los límites operativos de las válvulas de asiento blando convencionales. Al pasar la mano por el capó extendido especializado, a menudo denominado columna de disipación de calor, se revela una estructura resistente forjada con precisión diseñada con un propósito singular: el aislamiento térmico. Al distanciar físicamente el sensible empaque del vástago y los actuadores automatizados de la fuente de calor abrasador, esta mejora arquitectónica garantiza la integridad operativa a largo plazo y evita fallas prematuras de los componentes de control críticos.

El núcleo de esta válvula presenta un formidable sistema de sellado de metal a metal fortalecido por tecnologías avanzadas de endurecimiento de superficies. Utilizando métodos de aplicación de combustible de oxígeno de alta velocidad (HVOF), las superficies de la bola y del asiento se unen con carburo de tungsteno (TCC) o carburo de cromo (CCC). Esto crea una barrera casi impenetrable con una dureza superficial superior a HRC 70+. El acabado resultante no sólo es visualmente impecable sino también mecánicamente inflexible, resistiendo severas irritaciones, choques térmicos y erosión abrasiva agresiva. Rectificados con precisión según tolerancias exactas, los componentes internos se entrelazan para lograr un cierre hermético de Clase V o Clase VI. Esta capacidad de aislamiento sin concesiones hace que la válvula sea un activo indispensable para controlar sales fundidas volátiles, aceites térmicos altamente conductores y vapor sobrecalentado presurizado.

Parámetros del producto

Descripción del diseño

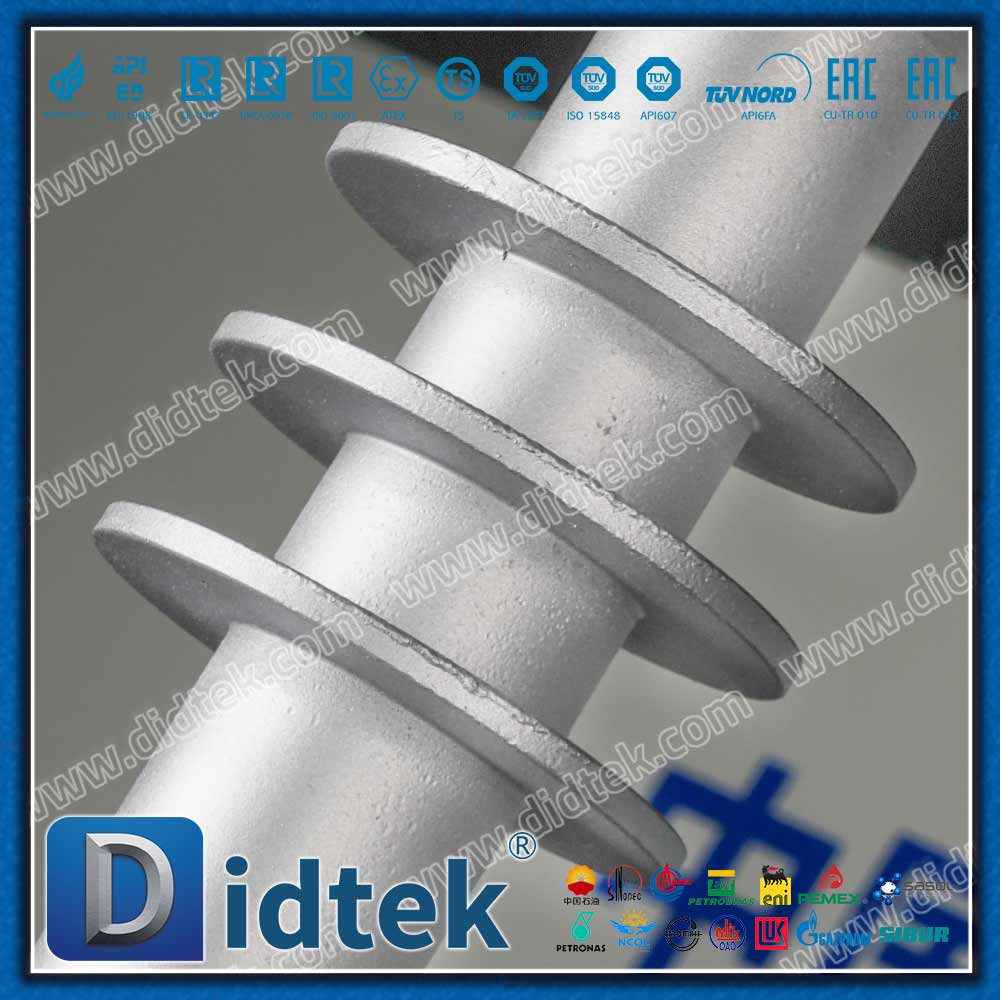

• Bonete de extensión térmica: la carcasa del vástago alargada funciona como una aleta de enfriamiento altamente eficiente. A medida que la energía térmica extrema viaja hacia arriba, la superficie extendida permite que el calor se disipe en el ambiente mucho antes de que llegue a la vulnerable caja de embalaje. Esta gestión térmica estratégica extiende exponencialmente el ciclo de vida de los elementos de sellado internos y de los actuadores externos.

• Recubrimiento duro superior (TCC/CCC): A través del riguroso proceso de aplicación HVOF, la bola y los asientos reciben una capa densa y uniforme de carburos avanzados. Esta armadura ultradura alcanza una clasificación de hasta HRC 70+, lo que proporciona una resistencia excepcional contra las rayaduras, irritaciones y erosión que suelen causar las partículas de alta velocidad y el calor extremo.

• Empaquetadura con carga dinámica: Diseñado para adaptarse a entornos dinámicos, el sistema utiliza una empaquetadura de grafito activada por resorte. Este mecanismo dinámico compensa automáticamente la expansión y contracción térmica microscópica de los componentes de la válvula, manteniendo un sello constante e inflexible durante fluctuaciones de temperatura rápidas y severas.

• Asientos con resorte: Los asientos de metal de alta resistencia están respaldados activamente por resortes de aleación resistentes a altas temperaturas, como Inconel X-750. Esta configuración estructural asegura un contacto continuo y firme entre la bola y la cara de sellado, garantizando un rendimiento de cierre confiable incluso cuando las presiones de la tubería caen a niveles mínimos.

• Diseño de asiento raspador (opcional): para medios propensos a la cristalización, este asiento especializado actúa como un limpiador mecánico. Con cada actuación, elimina activamente las incrustaciones, las sales cristalizadas o la acumulación de partículas de la superficie de la bola, evitando daños abrasivos a las caras de sellado críticas y garantizando un funcionamiento suave.

Parámetros

Más allá de las especificaciones brutas detalladas anteriormente, cada válvula se somete a un riguroso protocolo de pruebas 100% cuantitativas en estricta conformidad con los estándares API 598 antes de salir de las instalaciones. Este enfoque intransigente del control de calidad garantiza que cada unidad ofrezca un rendimiento impecable tras la instalación. El compromiso con la confiabilidad a largo plazo está respaldado por una amplia garantía que cubre el equipo durante 18 meses después del envío o 12 meses después de la instalación. Además, el proceso de fabricación se alinea con las directivas medioambientales y de seguridad globales más estrictas. Con certificaciones prestigiosas que incluyen API 6D, CE e ISO 9001, la válvula también cumple con los estrictos estándares de seguridad contra incendios API 607 ​​y API 6FA, junto con los requisitos ISO 15848 y TA-LUFT para microemisiones fugitivas. Este cumplimiento integral garantiza que sus instalaciones operen bajo el más alto nivel de seguridad industrial, respaldadas por una entrega global flexible y condiciones de pago versátiles adaptadas a ciclos de adquisición complejos.

Aplicación y función

La válvula de bola de metal a metal para alta temperatura con capó extendido se utiliza ampliamente en los entornos industriales más exigentes y está diseñada específicamente para prosperar donde los materiales de sellado estándar se degradan. Sus propiedades metalúrgicas superiores y capacidades de gestión térmica proporcionan control de procesos críticos en los siguientes sectores:

Energía Solar Térmica

En las instalaciones de energía solar concentrada, la gestión de los fluidos de transferencia de calor es un desafío monumental. Esta válvula se destaca en el manejo de sales fundidas volátiles a temperaturas extremadamente altas, lo que evita que la cristalización del medio atasque el mecanismo de giro y garantiza una transferencia de energía constante e ininterrumpida.

Refinación y Petroquímica

El refinado industrial pesado implica procesos altamente abrasivos y corrosivos. El sello endurecido de metal con metal es perfectamente adecuado para el manejo de catalizadores, líneas de lodo agresivas y unidades de craqueo a alta temperatura, resistiendo el desgaste abrasivo severo que destruye rápidamente los sellos blandos convencionales.

Plantas de energía

La generación de energía moderna requiere un aislamiento absoluto de las líneas de vapor críticas. La válvula proporciona un aislamiento de vapor sobrecalentado sin concesiones y servicios confiables de purga de calderas, manteniendo estrictos estándares de cierre de Clase V/VI para evitar fugas de vapor peligrosas y costosas.

Minería y fundición

La metalurgia extractiva involucra algunos de los medios más duros del planeta. Diseñado para soportar la lixiviación ácida a alta presión (HPAL) y el transporte continuo de lodos abrasivos, la construcción de paredes pesadas garantiza un funcionamiento continuo, lo que reduce significativamente el tiempo de inactividad por mantenimiento en operaciones mineras remotas.
