Si está buscando una guía sobre cómo elegir una válvula de retención de brida, comience considerando el tamaño y la presión nominal de la válvula. Es importante comprobar los límites de temperatura y el material utilizado en la construcción. Además, piense en los requisitos de revestimiento e instalación. Seleccione una válvula que se adapte a su aplicación específica y garantice el cumplimiento de estándares como API y ASME. Asegúrese de elegir un modelo con el tipo de junta de brida correcto y verifique el tamaño del perno y la resistencia a la corrosión. Esta guía sobre cómo elegir una válvula de retención de brida lo ayudará a evitar errores costosos y garantizar un rendimiento seguro y confiable.
Conclusiones clave
Elija una válvula de retención de brida que se ajuste al tamaño de su tubería. Asegúrese de que coincida con la presión y temperatura de su sistema. Esto ayuda a detener fugas y daños.
Elija el tipo de válvula adecuado para su fluido y flujo. Piensa también en tus necesidades de espacio. Algunos tipos son válvulas de oscilación, de elevación, de bola , de doble placa o de resorte.
Elija materiales y revestimientos para válvulas que combatan el óxido. Asegúrese de que funcionen con los químicos y la temperatura de su fluido. Esto ayuda a que la válvula dure más.
Coloque las válvulas de la manera correcta. Siga la dirección del flujo. Utilice suficiente tubería recta antes y después de la válvula. Apriete los pernos de manera uniforme para detener fugas y problemas.
Revise y limpie su válvula con frecuencia. Esto le ayuda a encontrar fugas o adherencias temprano. Puede ayudarle a evitar costosas reparaciones y tiempos de inactividad.
No cometa errores como elegir el tamaño de válvula incorrecto. Utilice materiales que funcionen con su sistema. No ignore los límites de presión o temperatura. Instale válvulas de la manera correcta para mantener su sistema seguro.
Piense en el costo total a lo largo del tiempo. Elija válvulas de buena calidad. Elija proveedores que ayuden y faciliten el mantenimiento. Esto puede ahorrarle dinero más adelante.

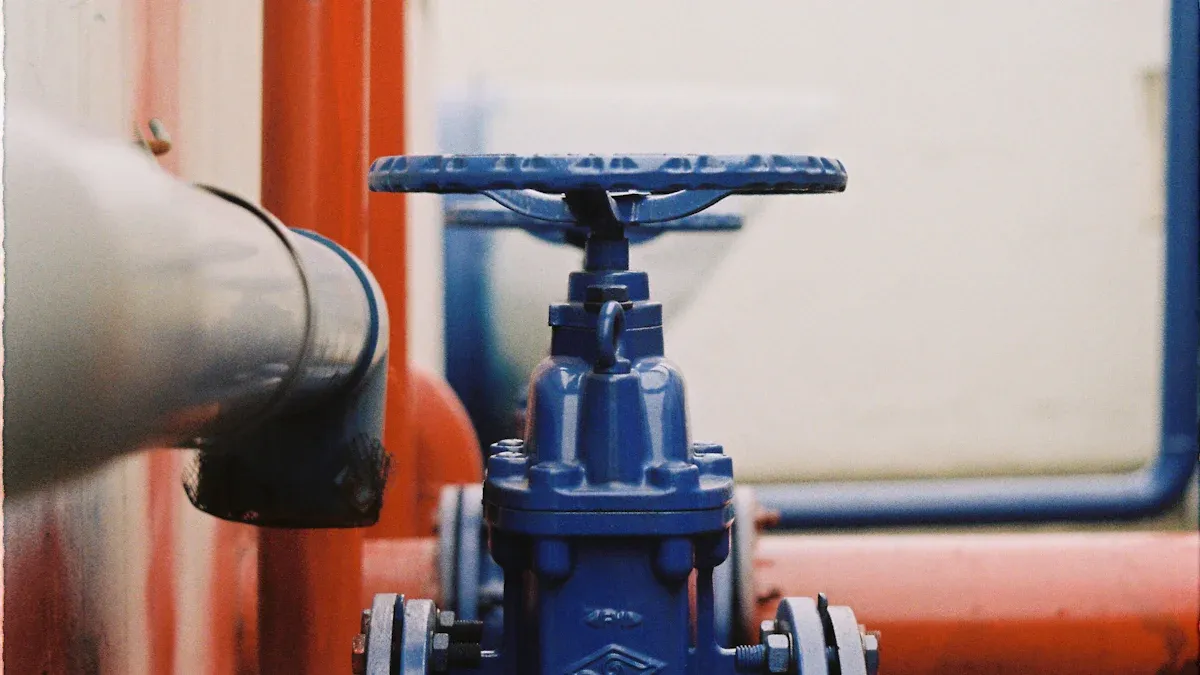

¿Qué es una válvula de retención con bridas?
Definición
Una válvula de retención con bridas es un tipo de válvula de retención. Dispone de bridas en ambos extremos para conectar a tuberías. Estas válvulas se utilizan en muchas fábricas y edificios. Los extremos con bridas ayudan a que su colocación sea sencilla. También ayudan a detener las fugas al crear un sello hermético. Cuando elige una válvula de retención con bridas, obtiene una conexión fuerte. Puede soportar alta presión y mucho uso. Esta válvula es importante cuando necesita controlar en qué dirección se mueve el fluido.
Función primaria
La función principal de una válvula de retención con bridas es detener el reflujo. Permite que el fluido se mueva en una sola dirección. Si el líquido intenta retroceder, la válvula se cierra sola. Esto mantiene sus bombas y tuberías a salvo de daños. Estos son algunos de los principales beneficios de usar una válvula de retención con bridas:
Detiene el reflujo al permitir que el líquido se mueva en una sola dirección.
Mantiene el equipo a salvo de daños causados por el flujo inverso.
Mantiene la presión del sistema asegurándose de que el líquido vaya en una dirección.
Ayuda a detener el golpe de ariete cerrándose antes de que el flujo pueda retroceder.
Hace que el sistema funcione mejor al no necesitar piezas adicionales para detener el reflujo.
Puede contar con una válvula de retención con bridas para mantener su sistema seguro. Elegir la válvula adecuada le ayuda a evitar reparaciones y pérdida de tiempo.
Consejo: Utilice siempre una válvula de retención con bridas cuando sea muy importante detener el reflujo. Hacer esto puede ayudarle a evitar grandes problemas más adelante.
Cómo funciona
Una válvula de retención con brida funciona por sí sola. No es necesario utilizar las manos ni los dispositivos electrónicos. Así es como se detiene el reflujo:
1. El fluido avanza hacia la válvula. La presión empuja el disco para abrirlo. 2. El disco se mueve con la ayuda de una palanca y un eje. 3. Si el flujo retrocede o la presión cambia, el disco se cierra. 4. Esto sella la válvula y detiene el reflujo. 5. La válvula sólo necesita cambios de presión en el fluido para funcionar. 6. Los extremos con bridas sujetan la válvula firmemente a las tuberías, para mantener la presión y detener las fugas.
Cuando se coloca una válvula de retención con bridas, detiene el reflujo por sí sola. Esto le permite ejecutar su sistema sin preocuparse por el flujo inverso o el equipo roto.
Tipos de válvulas de retención
Válvula de retención oscilante
Si necesita una válvula de retención para caudales grandes, pruebe con una válvula de retención oscilante . Estas válvulas funcionan bien en el suministro de agua y en las fábricas. El disco se abre cuando el fluido avanza. Se cierra si el flujo se detiene o retrocede. Esto evita que el reflujo dañe las bombas y las tuberías.
Las válvulas de retención oscilantes son las mejores para tuberías horizontales. Puede encontrarlos en el agua de la ciudad, plantas depuradoras y refinerías. Manejan fluidos limpios y tuberías grandes. Si desea detener el flujo inverso en las líneas de bomba, esta válvula es una buena elección.
Sistemas de suministro de agua: mantienen el agua en movimiento en una dirección.
Tratamiento de aguas residuales: evitar que las aguas residuales retrocedan.
Procesamiento industrial: mantener el flujo seguro en las centrales eléctricas.
Grandes conducciones de riego: controlan el agua en las explotaciones.
Las válvulas de retención oscilantes no son buenas para fluidos espesos o sucios. Para estos casos, utilice válvulas de retención con resorte. Las válvulas de retención oscilantes son fáciles de instalar y requieren poco cuidado.
Válvula de retención de elevación
Las válvulas de retención de elevación son pequeñas y resistentes. Funcionan bien en sistemas calientes y de alta presión. El disco se levanta cuando el líquido avanza. Desciende para detener el reflujo. Estas válvulas cierran rápido y funcionan por sí solas. Esto ayuda a detener el golpe de ariete.
Aquí hay una tabla con puntos buenos y malos sobre las válvulas de retención de elevación:
Aspecto | Ventajas | Desventajas |
Durabilidad | Fuerte y dura mucho tiempo en sistemas difíciles. | Puede bloquearse con suciedad o escombros. |
Mantenimiento | Necesita pocos cuidados si el líquido está limpio. | La primavera puede desgastarse si se usa mucho. |
Instalación | Bueno para tuberías horizontales. | Sólo funciona bien en posición horizontal. |
Características de flujo | Se cierra rápidamente para detener el reflujo. | Hace que el fluido se mueva más lento que otras válvulas. |
Problemas operativos | Funciona por sí solo | Puede causar golpes de ariete, es posible que necesite piezas adicionales |
Costo | No demasiado caro | Cuesta más por la primavera. |
Las válvulas de retención de elevación son las mejores para sistemas limpios con flujo constante. Los ves en tuberías de vapor y plantas químicas. Cierran rápido y duran mucho. No utilizarlos en tuberías sucias, ya que pueden obstruirse.
Válvula de retención de placa doble
Las válvulas de retención de placa doble son buenas para espacios pequeños y trabajos difíciles. Tienen dos platos con resortes. Las placas se abren cuando el líquido avanza. Se cierran de golpe si el flujo retrocede. Este diseño ayuda a detener el golpe de ariete y mantiene el equipo seguro.
Estas válvulas son pequeñas y ligeras. Son fáciles de instalar con conexiones de brida. Las válvulas de retención de placa doble permiten que el fluido se mueva fácilmente y necesitan menos cuidados. Puede utilizarlos en plantas químicas, centrales eléctricas, petróleo y gas, suministro de agua y seguridad contra incendios.
El tamaño pequeño se adapta a espacios reducidos.
La rápida acción del resorte detiene el reflujo.
Fabricados en acero al carbono, acero inoxidable, bronce o aleaciones.
Las placas se cierran rápidamente para detener los aumentos repentinos de presión.
Ahorra energía y necesita menos arreglos.
Aquí hay un cuadro que muestra cuántas personas usan cada tipo de conexión. Las conexiones bridadas, como en las válvulas de retención de placa doble, se están volviendo más populares para sistemas difíciles.
Las válvulas de retención de placa doble funcionan en tuberías de petróleo y gas, refinerías, plantas de agua, HVAC y fábricas. Son fuertes, duran mucho y cuestan menos con el tiempo. Si necesita una válvula que ahorre espacio y proteja su sistema, elija una válvula de retención de placa doble.
Válvula de retención de disco basculante
Si necesita una válvula de retención para un flujo fuerte, pruebe con la válvula de retención de disco basculante. Esta válvula funciona bien gracias a su diseño especial. El disco se inclina para abrirse y cerrarse sobre un pivote que no está en el centro. El asiento está inclinado y el cuerpo tiene una forma que facilita el movimiento del líquido. Esto significa menos caídas de presión y menos remolinos en el fluido. Su sistema utiliza menos energía y las piezas duran más.
Así es como la válvula de retención de disco basculante ayuda a su sistema:
Característica de diseño | Impacto en el rendimiento |
Asiento inclinado y forma suave | Hace que el fluido se mueva fácilmente y reduce la pérdida de presión. Esto ayuda a ahorrar energía y evita que las piezas se desgasten rápidamente. |
Disco basculante | Se cierra rápida y herméticamente para detener el reflujo. Esto evita que el golpe de ariete dañe las tuberías y las bombas. |
Colocación de pivote | Permite que la válvula se abra con menos fuerza. Funciona bien incluso cuando el flujo cambia mucho. |
Obtendrá un sello hermético incluso si el flujo sube o baja. La válvula de retención de disco basculante detiene las fugas y el reflujo. El disco se cierra rápidamente para proteger sus tuberías y bombas del golpe de ariete. Esta válvula dura más porque maneja mejor la tensión que la mayoría de las otras válvulas.
Elija una válvula de retención de disco basculante si desea:
Fuerte sellado en grandes sistemas de agua.
Seguridad contra el golpe de ariete
Flujo suave que ahorra energía
Trabajo estable cuando cambia el flujo.
Consejo: si su sistema cambia el flujo con frecuencia o mueve el fluido rápidamente, una válvula de retención de disco basculante lo ayuda a preocuparse menos y le ahorra dinero con el tiempo.
Válvula de retención de bola
Si desea una válvula pequeña y flexible, elija la válvula de retención de bola. Esta válvula utiliza una bola para bloquear o dejar pasar el líquido. Puede colocar válvulas de retención de bola en lugares reducidos. Funcionan en cualquier dirección: de lado, hacia arriba o inclinados. La bola se mueve rápidamente para detener el reflujo, de modo que su sistema se mantenga seguro.
Las válvulas de retención de bola son excelentes cuando necesita:
Parada rápida para el reflujo en sistemas de movimiento rápido
Fácil instalación en lugares pequeños
Muchas formas de montar la válvula.
Baja resistencia para un movimiento suave del fluido.
Cuidado sencillo porque hay menos piezas.
Se ven válvulas de retención de bola en bombas pequeñas, plomería doméstica y muchas fábricas. Manejan alta presión y temperaturas frías o calientes. Esto los hace buenos para tuberías de GNL, líneas de vapor y plantas químicas. El diseño de paso total significa que se pierde menos energía. El doble sello mantiene alejadas las fugas.
He aquí por qué debería elegir una válvula de retención de bola:
El tamaño pequeño cabe donde otras válvulas no pueden
El cierre rápido mantiene su equipo seguro
Funciona en cualquier posición que necesites.
Necesita menos reparaciones, por lo que ahorra tiempo y dinero
Ideal para alta presión, alto calor o flujo rápido
Nota: Las válvulas de retención de bola son mejores cuando se desea una válvula fuerte, fácil de cuidar, que selle herméticamente y funcione rápido.
Factores clave al seleccionar una válvula de retención
Tamaño y flujo
Quiere que su válvula de retención con bridas se ajuste perfectamente a su sistema. El tamaño correcto mantiene el flujo constante y el equipo seguro. Si elige una válvula que es demasiado pequeña para su tubería, crea un cuello de botella. Esto provoca caídas de presión elevadas y hace que la bomba trabaje más. Si elige una válvula demasiado grande, corre el riesgo de tener un sellado deficiente y un desgaste prematuro.
Siempre haga coincidir el tamaño de la válvula de retención con el diámetro de su tubería para obtener el mejor rendimiento.
Una válvula que se adapta a su tubería mantiene un flujo fluido y reduce la pérdida de energía.
Las válvulas sobredimensionadas o insuficientes pueden provocar fugas, ruidos e incluso daños.
El diámetro de la tubería sienta las bases para todo su sistema de válvulas de retención. Una tubería más ancha permite que circule más agua con menos resistencia. Si mantiene el tamaño de la tubería pero empuja más agua, necesitará más presión. Por eso es tan importante seleccionar una válvula de retención que se adapte a sus necesidades de tubería y flujo. Obtendrá una mayor eficiencia, una vida útil más larga y menos problemas con su válvula de retención con bridas.
Consejo: Verifique el caudal y el tamaño de la tubería antes de seleccionar una válvula de retención. Este sencillo paso le ahorra dinero y evita reparaciones costosas.
Clasificación de presión
La clasificación de presión es un factor clave para prevenir el reflujo y mantener seguro su sistema. Debe elegir una válvula de retención con bridas que pueda soportar la presión más alta de su sistema. Los estándares industriales como ASME B16.34 y ASME B16.5 establecen las reglas para las clases de presión. Estos estándares le ayudan a elegir la válvula adecuada para sus necesidades.
Las clases de presión incluyen 150, 300, 600 y superiores. Cada clase tiene una presión máxima que puede soportar a determinadas temperaturas.
Por ejemplo, una brida Clase 150 puede soportar aproximadamente 285 psi a 100 °C, mientras que una brida Clase 600 puede soportar hasta 1440 psi.
Si la presión de su sistema se acerca al límite de la válvula, pase a la siguiente clase por seguridad.
Las aplicaciones de alta presión necesitan materiales resistentes y bridas más gruesas, como bridas con cuello soldado.
Nunca debe permitir que la presión de su sistema supere el 75% de la presión nominal de la válvula. Esto mantiene las válvulas de retención funcionando bien y evita fugas o fallas. Siempre verifique la clasificación de presión antes de instalar una válvula de retención con bridas. Este paso protege su equipo y garantiza un rendimiento confiable.
Límites de temperatura
La temperatura puede hacer o deshacer su válvula de retención con bridas. Cada material tiene sus propios límites. Si supera o reduce estos límites, su válvula puede fallar. Necesita conocer el rango de temperatura de su sistema antes de seleccionar una válvula de retención.

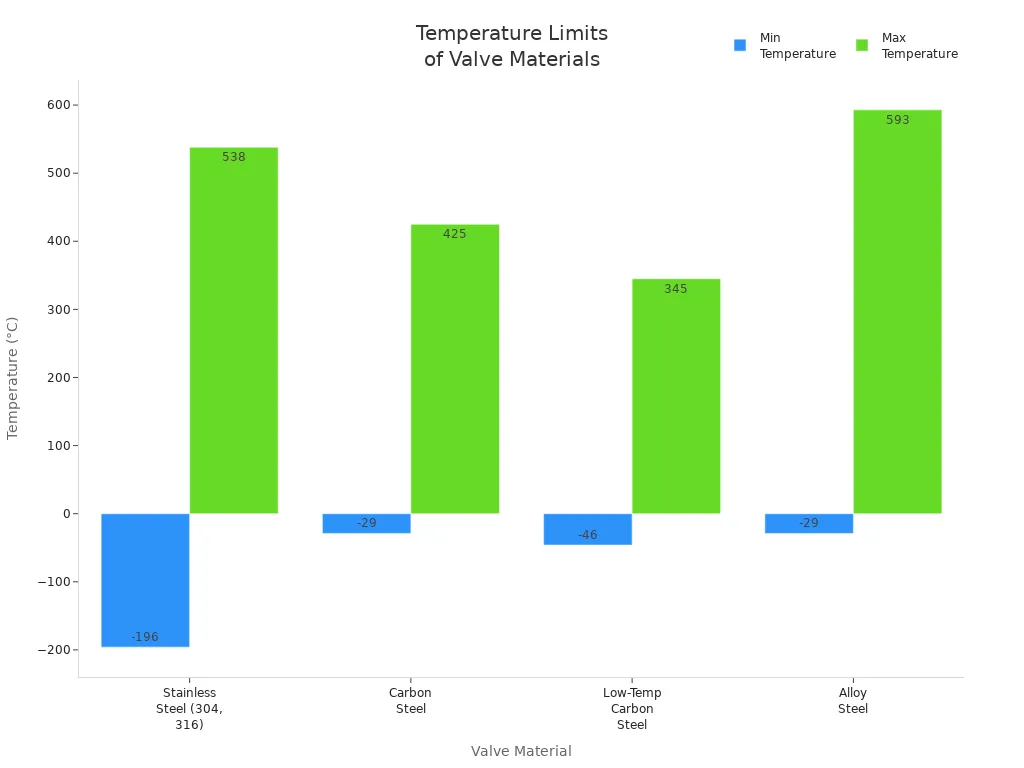

A continuación se muestra una tabla que muestra los límites de temperatura típicos para materiales de válvulas comunes:
Material de la válvula | Temperatura mínima típica | Temperatura máxima típica | Notas sobre el caso de uso |
Acero inoxidable (304, 316) | -196°C (-320°F) | 538°C (1000°F) | Ideal para condiciones corrosivas y extremas. |
Acero carbono | -29°C (-20°F) | 425°C (800°F) | Bueno para uso general |
Acero al carbono de baja temperatura | -46°C (-50°F) | 345°C (650°F) | Lo mejor para servicios de frío |
Acero aleado | -29°C (-20°F) | 593°C (1100°F) | Maneja altas temperaturas y presión. |
ASME B16.34 establece una temperatura máxima de 1000 °F (538 °C) para la mayoría de las válvulas de retención con bridas. Por encima de esto, el acero pierde resistencia y los pernos pueden fallar. Siempre verifique la temperatura de su sistema y elija una válvula que coincida. Este paso mantiene sus válvulas de retención seguras y funcionando durante años.
Nota: Si utiliza la válvula incorrecta para su temperatura, corre el riesgo de fugas, daños y pérdida de rendimiento. Siempre haga coincidir el material de la válvula con las necesidades de su sistema.
Selección de materiales
Es muy importante elegir el material adecuado para su válvula de retención con bridas. Ayuda a que su sistema dure más y funcione mejor. Necesita una válvula que pueda soportar productos químicos fuertes, alta presión y temperaturas frías o calientes. Si elige el material incorrecto, su válvula podría tener fugas u oxidarse. Esto puede provocar reparaciones costosas. Las mejores válvulas utilizan materiales que se adaptan a las necesidades de su sistema.
A continuación se muestra una tabla para comparar materiales comunes para válvulas de retención con bridas:
Tipo de material | Resistencia a la corrosión | Beneficios clave para las válvulas de retención con bridas en ambientes corrosivos | Aplicaciones típicas y notas |
Acero inoxidable (SS316) | Alta resistencia a muchos productos químicos. | Fuerte, dura mucho tiempo, mantiene un sello hermético, se utiliza en las industrias de petróleo, gas y química. | Funciona bien en lugares difíciles; Pierde algo de fuerza en ácidos fuertes pero sigue siendo confiable. |
Aleaciones exóticas | Excelente resistencia a ácidos/oxidantes. | Maneja productos químicos muy calientes, de alta presión y fuertes; hace que las válvulas duren más | Utilizado en plantas petroquímicas, marinas y de energía. |
Polímeros de alto rendimiento | Excelente resistencia química | Ligero, resiste el óxido y ayuda a sellar mejor. | Ideal para tratamiento de agua y plantas químicas. |
Recubrimientos/Revestimientos | Hace que la superficie sea más fuerte | Dura más, se desgasta menos y ayuda a que la válvula funcione durante más años. | Utilizado en refinación de petróleo y procesamiento químico. |
Latón | Resistencia media a la oxidación | Barato para trabajos fáciles | Bueno para fluidos seguros; no utilizar con productos químicos fuertes |
Plástico (PVC, CPVC) | Buena resistencia a los productos químicos. | Ligero, no se oxida, cuesta menos, pero no soporta bien el calor ni la presión. | Utilizado en tratamiento de agua y sistemas químicos de baja presión. |
Siempre debe elegir un material que coincida con los químicos y las condiciones de su sistema. El acero inoxidable y las aleaciones exóticas protegen mejor en lugares difíciles. Los polímeros y recubrimientos de alto rendimiento ayudan a detener la oxidación. Si desea que sus válvulas duren y funcionen bien, elija materiales resistentes. Esto ahorra dinero en reparaciones y mantiene su sistema funcionando.
Consejo: los materiales más resistentes cuestan más al principio, pero luego ahorrarás dinero porque arreglas las cosas con menos frecuencia.
Opciones de recubrimiento
Los recubrimientos ayudan a proteger su válvula de retención con bridas de productos químicos fuertes. Detienen el óxido y ayudan a que la válvula funcione en lugares difíciles. El recubrimiento adecuado hace que su válvula dure más y funcione mejor.
A continuación se muestran algunas buenas opciones de recubrimiento para válvulas de retención con bridas:
Los revestimientos de caucho y sintéticos protegen la válvula de daños y productos químicos fuertes.
Los revestimientos revestidos de PTFE resisten bien los productos químicos, por lo que su válvula dura más en lugares difíciles.
Los recubrimientos resistentes a los productos químicos y a la corrosión mantienen su válvula a salvo de ácidos y otros fluidos fuertes.
Los aceros resistentes a la corrosión, como el acero CrNiMo, suelen utilizar recubrimientos para mayor seguridad.
Si elige una válvula con el revestimiento adecuado, obtendrá mejores sellos, menos daños y menos fugas. Las válvulas recubiertas funcionan bien en plantas químicas, tratamiento de agua y refinación de petróleo. Proteges tu sistema y lo ayudas a funcionar mejor.
Nota: Las válvulas recubiertas y revestidas necesitan menos reparaciones y ayudan a que su sistema se mantenga seguro, incluso con productos químicos fuertes.
Compatibilidad de medios
La compatibilidad con los medios significa que su válvula de retención con bridas será segura y funcionará bien. Debe hacer coincidir el material y el recubrimiento de la válvula con el fluido o gas de su sistema. Si omite este paso, su válvula podría oxidarse, tener fugas o romperse.
Utilice siempre válvulas fabricadas con materiales que resistan los productos químicos del fluido. Esto detiene el óxido y mantiene limpio el sistema.
Para productos químicos peligrosos sometidos a alta presión y calor, el acero inoxidable funciona mejor que los termoplásticos. Obtienes válvulas más fuertes y seguras.
El tipo de fluido o gas le ayuda a elegir. Para productos químicos fuertes, los revestimientos de PVC o fluoropolímero hacen que las válvulas duren más y resistan daños.
Si usa agua o líquidos alimentarios, elija válvulas con materiales aprobados por la NSF. Esto mantiene las cosas seguras y sigue las reglas.
El material que elija cambia la presión que puede soportar su válvula. Haga coincidir estos números con su sistema para detener fugas o roturas.
El uso de material inadecuado provoca oxidación, sellos débiles y mal rendimiento. Esto puede dañar su equipo y su seguridad.
Cuando elige la compatibilidad de medios adecuada, su válvula funciona bien, dura más y mantiene seguros a otros equipos.
Consejo: siempre verifique qué hay en su líquido antes de elegir una válvula de retención con bridas. Esto mantiene su sistema seguro y sus válvulas funcionando bien.
Consideraciones de instalación
Quiere que sus válvulas de retención funcionen desde el principio. Una buena instalación es muy importante. Si se salta los pasos, es posible que se produzcan fugas o que el equipo se rompa. Esto puede costarle mucho dinero y tiempo. Aquí hay algunos aspectos clave que debe recordar al instalar válvulas de retención con brida:
Elija la posición correcta
Coloque siempre las válvulas de retención en la forma correcta. Esto detiene el reflujo y mantiene las bombas seguras. Coloque la válvula en la salida de la bomba para evitar daños y desgaste.
Mantenga longitudes de tubería rectas
Mantenga las tuberías rectas antes y después de la válvula. Esto ayuda a que el líquido se mueva suavemente y deje de girar. Intente utilizar 10 diámetros de tubería de tees o bombas y 5 de codos. Si no tienes espacio, pide ayuda al fabricante.
Evite sobredimensionamiento y cambios repentinos.
No utilice una válvula que sea demasiado grande para su tubería. Las válvulas grandes o los cambios rápidos en el tamaño de las tuberías provocan remolinos. Esto puede hacer que la válvula se desgaste rápidamente y no selle bien.
Protéjase contra el golpe de ariete
El golpe de ariete puede dañar su sistema. Utilice válvulas de retención de cierre lento o dispositivos amortiguadores para detener los saltos de presión. Esto mantiene las tuberías y los equipos seguros.
Considere los requisitos especiales
Algunos trabajos necesitan cuidados adicionales. Para tuberías de productos químicos, utilice válvulas que resistan la oxidación. En los sistemas de agua, utilice válvulas que detengan la contaminación.
Plan de mantenimiento
Coloque las válvulas de retención donde pueda alcanzarlas fácilmente. Esto agiliza las reparaciones y ahorra tiempo. Una buena configuración significa menos reparaciones y mantiene su sistema funcionando.
Consejo: Una buena instalación hace que las válvulas de retención duren más y mantiene el sistema seguro. Tómate tu tiempo y hazlo bien.
Costo de propiedad
Quiere ahorrar dinero durante la vida útil de sus válvulas de retención. El costo total es más que solo el precio que usted paga. Debes pensar en la calidad, la configuración, la reparación y el tiempo perdido.
La calidad es lo más importante Las
buenas válvulas de retención duran más y se rompen menos. Busque válvulas con certificaciones ISO 9001 o API Q1. Estas válvulas le brindan tranquilidad y su reparación cuesta menos.
Costos de instalación y puesta en marcha
Las malas instrucciones o los retrasos hacen que la instalación cueste más. Una buena documentación y proveedores confiables le ayudarán a evitar estos problemas.
Mantenimiento y reparaciones
Muchas reparaciones le cuestan dinero. Elija válvulas de retención con piezas fáciles de encontrar y buen soporte. Si la reparación cuesta más del 60% de una válvula nueva, compre una nueva.
Tiempo de inactividad y productividad
Cada minuto que su sistema está apagado cuesta dinero. Las válvulas de retención importantes deben funcionar bien. La ayuda rápida y el envío rápido mantienen su planta en funcionamiento.
Cadena de suministro y soporte
Buenos proveedores con entrega rápida y ayuda experta para reducir el costo total. Le ayudan a evitar largas esperas y a mantener su sistema funcionando bien.
Aquí hay una lista de verificación simple para ayudarlo a ahorrar dinero:
Factor | Por qué es importante |
Calidad de la válvula | Menos reparaciones, mayor vida útil |
Precisión de instalación | Costos iniciales más bajos |
Facilidad de mantenimiento | Menos tiempo de inactividad, reparaciones más rápidas |
Soporte de proveedores | Piezas rápidas, ayuda de expertos |
Estrategia de reemplazo | Reemplace si los costos de reparación son demasiado altos |
Recuerde: gastar más en mejores válvulas de retención ahora le ahorra dinero y le ahorra preocupaciones en el futuro. Tome decisiones inteligentes para el futuro.
Guía sobre cómo elegir una válvula de retención de brida
Evaluar los requisitos de la solicitud
Comience por saber qué necesita su sistema. Piense en lo que quiere que haga su Este es el primer paso de la guía sobre cómo elegir una válvula de retención con bridas . válvula de retención de brida . Hágase algunas preguntas sencillas:
¿Qué tipo de sistema tienes? (¿Es agua, productos químicos, petróleo, gas, HVAC o una planta de energía?)
¿Dónde pondrás la válvula? (¿Está en una tubería horizontal o vertical? ¿Está sobre el suelo o bajo tierra?)
¿Cuál es tu objetivo principal? (¿Quiere detener el reflujo, proteger las bombas o controlar en qué dirección va el fluido?)
También debes verificar si tu líquido está limpio o tiene sólidos. Los fluidos limpios funcionan con la mayoría de las válvulas de retención con bridas . Si el líquido es espeso o tiene trozos, necesita una válvula especial. Siempre haga coincidir la válvula con la dirección y el tamaño de su tubería. Por ejemplo, utilice una válvula de retención de elevación horizontal para tuberías que van de lado. Si omite este paso, es posible que su sistema no funcione bien y su reparación podría costarle más.
Consejo: anote la presión, la temperatura y el caudal de su sistema. Esto le ayuda a elegir la válvula de retención correcta y evitar errores.
Identificar medios y condiciones
Necesita saber qué se mueve por sus tuberías. Los medios, como agua, petróleo, gas o productos químicos, cambian la válvula que debes elegir. Cada material de válvula de retención con bridas funciona de manera diferente con diferentes fluidos. Por ejemplo, el acero inoxidable no se oxida con productos químicos fuertes, pero el PVC es mejor con agua o productos químicos suaves.
Comprueba estas cosas antes de elegir:
¿Su fluido está limpio, sucio o áspero?
¿Su sistema utiliza alta o baja presión?
¿Cuál es el rango de temperatura?
¿Estará la válvula cerca de agua salada, subterránea u otros lugares difíciles?
Si elige el material incorrecto, su válvula podría oxidarse, tener fugas o romperse antes de tiempo. Los productos químicos fuertes necesitan válvulas fabricadas con aleaciones especiales o revestidas con PTFE. El calor elevado necesita materiales que puedan soportarlo. Las tuberías subterráneas o oceánicas necesitan protección adicional contra el agua y la sal.
Una guía sobre cómo elegir una válvula de retención de brida siempre dice que la válvula se adapte a su fluido y a sus condiciones. Esto mantiene su válvula funcionando bien y segura durante mucho tiempo.
Nota: No adivine su líquido. Siempre verifique qué es antes de elegir una válvula de retención.
Seleccione el tipo de válvula
Ahora puede elegir el mejor tipo de válvula para su trabajo. La válvula adecuada ayuda a que su sistema funcione mejor y mantiene su equipo seguro. Cada tipo de válvula de retención con brida es buena para diferentes trabajos:
Válvula de retención oscilante
Elija esta para tuberías grandes y sistemas limpios y de baja presión. Funciona bien en plantas de suministro de agua y aguas residuales. No lo use si su flujo salta o si el golpe de ariete es un problema.
Válvula de retención de elevación
Utilícela para sistemas de flujo constante y alta presión. Sella herméticamente y funciona mejor en tuberías laterales. Cierra rápido y detiene bien el reflujo.
Válvula de retención de bola
Es mejor para fluidos espesos o sucios. Funciona con medios adhesivos y cabe en espacios pequeños. Las válvulas de retención de bola no se obstruyen fácilmente.
Válvula de retención de placa doble o tipo wafer
Úselas cuando no tenga mucho espacio. Son livianos y fáciles de instalar. Funcionan bien en sistemas químicos, de agua y de gas.
Válvula de retención con resorte o silenciosa
Elija esta si desea un trabajo silencioso y necesita detener el golpe de ariete. El resorte cierra la válvula rápidamente y detiene los saltos de presión.
Cuando elija una válvula de retención , haga coincidir el tipo con su flujo, presión y fluido. Si elige el incorrecto, podría sufrir fugas, ruidos o incluso dañar el sistema. Por ejemplo, el uso de una válvula de retención oscilante en un sistema inestable de alta presión puede provocar golpes de ariete. Las válvulas de cierre rápido, como las de resorte, eliminan este problema.
Aquí tienes una tabla sencilla que te ayudará a elegir:
Tipo de válvula | Mejor para | evitar cuando |
Verificación de swing | Flujo grande, limpio y de baja presión | Líquido nervioso o sucio |
Control de elevación | Alta presión, flujo constante | Fluidos sucios o ásperos |
Control de bola | Fluidos espesos y sucios | Fluido limpio y de alto flujo |
Placa doble/oblea | Espacios pequeños, uso general. | Líquido muy espeso o áspero |
Con resorte | Detiene el golpe de ariete | Tuberías muy grandes |
Llamado a la acción: elija el tipo de válvula que se adapte a su sistema. Este paso de la guía sobre cómo elegir una válvula de retención de brida le ahorrará dinero y evitará problemas en el futuro.
Tamaño del partido y calificaciones
Debe elegir una válvula de retención con bridas que se adapte a su sistema. Este es un paso muy importante en la guía sobre cómo elegir una válvula de retención de brida. Si elige el tamaño o la presión incorrectos, podría sufrir fugas o daños.
Elija una válvula que coincida con el tamaño de su tubería. El tipo de brida y la conexión deben adaptarse a su tubería. Esto detiene las fugas y facilita su instalación.
Mire la clase de presión de su válvula. Las clases de presión como 125, 150, 250 y 300 muestran cuánta presión puede soportar la válvula. Los números más altos significan que la válvula puede soportar más presión.
La temperatura cambia la clasificación de presión. Cuando hace calor, el metal se debilita. La válvula no puede mantener tanta presión cuando está caliente. Siempre verifique la clasificación de presión a la temperatura más alta que alcanzará su sistema.
Utilice reglas como ASME/ANSI B16.5 o B16.47 para elegir el tamaño de brida y la clase de presión correctos. Estas reglas le ayudarán a evitar errores.
La pieza con la clasificación de presión más baja establece el límite para su sistema. Si su brida o válvula tiene una clasificación más baja, ese es el límite de su sistema.
Los patrones de pernos de las bridas deben coincidir. Por ejemplo, las bridas Clase 125 y 150 tienen el mismo patrón de pernos. Puedes atornillarlos juntos. Siempre revise los orificios de los pernos antes de comprar.
El tamaño de la válvula cambia la forma en que se mueve el fluido. Si la válvula es demasiado pequeña, se producen altas caídas de presión y ruidos fuertes. Si es demasiado grande, es posible que no selle bien y se desgaste rápidamente.
Consejo: asegúrese siempre de que el tamaño de la válvula, la clase de presión y el patrón de pernos se ajusten a su tubería y sistema. Esto mantiene su sistema seguro y funcionando bien.
Elija material y revestimiento
Elegir el material y el revestimiento adecuados ayuda a que su válvula de retención con bridas dure más. Mantiene su sistema a salvo de la oxidación, las fugas y las roturas prematuras. Este paso de la guía sobre cómo elegir una válvula de retención de brida le ahorra dinero y problemas.
Elija un material que combine con su tubería y con lo que mueve a través de ella. El acero inoxidable o las aleaciones de níquel son buenos para tuberías frías. Para vapor caliente, utilice aleaciones de cromo-molibdeno.
Si su sistema tiene gases ácidos o productos químicos, utilice materiales que no se agrieten ni se oxiden. Busque válvulas que cumplan con las normas NACE MR0175/ISO 15156.
Incluso un poco de químico fuerte puede dañar la válvula. Utilice metales o aleaciones especiales para mantener la válvula fuerte.
Para fluidos que desgastan el metal, elija molduras con revestimiento duro como estelita o carburo de tungsteno. Esto ayuda a que su válvula dure más.
Los revestimientos también son importantes. Utilice revestimientos de PTFE o revestimientos resistentes a productos químicos para trabajos difíciles. Estos recubrimientos protegen el interior de la válvula de los ácidos y la sal.
Asegúrese de que el material de su válvula coincida con su tubería, sellos y empaquetaduras. Esto detiene las fugas y mantiene su sistema seguro.
Piense en cuánto tiempo quiere que dure su válvula. Materiales más resistentes y mejores revestimientos significan menos fijaciones y más confianza.
Material/Recubrimiento | Mejor para | ¿Por qué elegirlo? |
Acero inoxidable | Fluidos corrosivos y de baja temperatura. | Detiene el óxido y el agrietamiento |
Aleaciones de cromo-molibdeno | Vapor a alta presión y alta temperatura | Maneja el calor y la presión. |
Aleaciones de níquel | Servicio extremadamente frío y amargo. | Deja de agrietarse y oxidarse |
Revestimientos de PTFE/polímero | Ácidos fuertes, productos químicos. | Añade resistencia química |
Revestimiento duro (estelita) | Fluidos erosivos/cavitantes | Detiene el desgaste y hace que la válvula dure más |
Nota: El material y el revestimiento adecuados ayudan a que su válvula funcione durante más tiempo y de forma más segura. Nunca te saltes este paso.
Revisar las necesidades de instalación
Quiere que su válvula de retención con bridas funcione bien desde el principio. Una buena planificación evita fugas, roturas y pérdidas de tiempo.
Comprueba cómo colocas la válvula. Algunas válvulas solo funcionan en tuberías laterales. Otros trabajan en tuberías de subida y bajada. Siga siempre las instrucciones del fabricante.
Asegúrese de tener suficiente tubería recta antes y después de la válvula. Esto ayuda a que el líquido se mueva suavemente y evita que la válvula se desgaste rápidamente.
No cambie el tamaño de la tubería rápidamente cerca de su válvula. Los cambios rápidos provocan remolinos, ruidos y sacudidas.
Proteja su sistema del golpe de ariete. Utilice válvulas de cierre lento o con resorte si su flujo cambia rápidamente.
Planifique una fácil reparación. Coloque su válvula donde pueda alcanzarla para realizar revisiones y reparaciones. Esto ahorra tiempo y dinero más adelante.
Haga coincidir el patrón de pernos de la brida y la clase de presión con sus tuberías. Esto le brinda un ajuste perfecto sin fugas.
Para lugares difíciles o al aire libre, use recubrimientos o cubiertas adicionales para proteger su válvula del clima y los productos químicos.
Consejo: Una buena planificación hace que su válvula dure más y mantiene su sistema seguro. Siempre verifique su configuración antes de comenzar.
Evaluar mantenimiento y costo
Quiere que su sistema funcione bien y no tenga costos sorpresa. Al elegir una válvula de retención con bridas, no se limite a mirar el precio. Piense en cuánto gastará reparándolo y cuidándolo con el tiempo. Una buena elección ahora puede evitar problemas más adelante.
Las válvulas de retención con bridas que son de alta calidad pueden costar más al principio. Pero duran más y se rompen con menos frecuencia. No tendrás que arreglar fugas ni cambiar tanto piezas. Las válvulas resistentes mantienen su sistema seguro y ayudan a que su negocio siga funcionando.
Cuidar su válvula es más que simplemente arreglarla cuando se rompe. Debe planear revisarlo y limpiarlo con frecuencia. Algunas válvulas de retención con bridas, como las asistidas por resorte, tienen piezas que se desgastan. Es necesario revisar los resortes y los sellos y, en ocasiones, cambiarlos. Si omite esto, podría sufrir fugas, daños o su sistema podría dejar de funcionar.
Aquí hay algunas cosas en las que pensar al analizar el mantenimiento y el costo:
Las buenas válvulas de retención con bridas permiten arreglar menos cosas.
Los materiales resistentes y el buen diseño ayudan a detener fugas y roturas.
Revisar la válvula con frecuencia la mantiene funcionando y segura.
Si puede obtener piezas nuevas rápidamente y su proveedor le ayuda, ahorrará tiempo y dinero.
Las garantías y los planes de servicio ayudan a proteger lo que compra.
Si no cuida su válvula, podría romperse repentinamente y su reparación costará mucho.
El costo real no es sólo el precio. También es arreglar, cuidar y perder el tiempo.
Puedes utilizar esta tabla para ayudarte a comparar:
Factor | Por qué es importante |
Costo inicial | Lo que paga primero por la válvula de retención con bridas |
Frecuencia de mantenimiento | ¿Con qué frecuencia necesitas revisarlo o arreglarlo? |
Disponibilidad de piezas de repuesto | Las soluciones rápidas mantienen su sistema funcionando |
Soporte de proveedores | La ayuda de expertos significa menos tiempo perdido |
Acuerdo de garantía/servicio | Ayuda extra si algo sale mal |
Riesgo de tiempo de inactividad | Menos descansos significan que no pierdes tiempo de trabajo |
Consejo: elija una válvula de retención con bridas que sea a la vez de buena calidad y buen precio. Una válvula resistente y fácil de cuidar le ahorra dinero y preocupaciones a largo plazo.
La mejor decisión la tomas cuando miras todo, no solo el precio. Elija una válvula de retención con bridas que se ajuste a su plan monetario y que sea fácil de cuidar. Esta elección inteligente le ayuda a preocuparse menos y mantiene su sistema funcionando durante años.
Consejos de instalación y mantenimiento
Orientación adecuada
Quiere que su válvula de retención de brida funcione desde el principio. Instale siempre la válvula en la dirección correcta. Busque la flecha de flujo en el cuerpo de la válvula. Esta flecha le muestra en qué dirección debe moverse el líquido. Si instala la válvula al revés, corre el riesgo de fugas y fallas del sistema. La orientación adecuada es el primer paso para prevenir el reflujo y mantener seguro su equipo.
Monte la válvula de modo que la gravedad y el flujo ayuden a cerrar el disco o la bola. Para tuberías horizontales, coloque la válvula con el disco oscilando hacia abajo. Para tuberías verticales, asegúrese de que el flujo suba a través de la válvula. Esta configuración ayuda a que la válvula se cierre rápidamente y detiene el flujo inverso. También reduce el riesgo de golpes de ariete y daños.
Consejo: verifique dos veces la orientación de la válvula antes de apretar los pernos. Un simple error puede provocar costosas reparaciones y tiempo de inactividad.
Longitudes de tubería recta
Necesita secciones de tubería rectas antes y después de la válvula de retención de brida. Estos recorridos rectos ayudan a que el fluido se mueva suavemente. Si te saltas este paso, creas turbulencias. La turbulencia puede hacer que la válvula se desgaste más rápido y provocar fugas.
Siga estas mejores prácticas:
Utilice al menos 10 diámetros de tubería recta antes de la válvula.
Utilice al menos 5 diámetros de tubería recta después de la válvula.
Evite colocar la válvula justo después de codos, bombas o reductores.
Los tramos de tubería rectos ayudan a que la válvula se asiente correctamente y mejoran la prevención del reflujo. También obtiene un mejor sellado y una vida útil más larga de la válvula. Si no tienes suficiente espacio, habla con el fabricante para que te aconseje.
Nota: La disposición adecuada de la tubería es tan importante como la propia válvula. Una buena planificación le ahorra dinero y problemas.
Inspección y limpieza
La inspección y limpieza periódicas mantienen la válvula de retención de brida en funcionamiento durante años. Debe revisar la válvula en busca de fugas, óxido y movimiento suave. Si encuentra adherencias u obstrucciones, limpie la válvula de inmediato. Este paso es clave para prevenir el reflujo y proteger su sistema.
Aquí hay una lista de verificación simple para inspección y limpieza:
Despresurice la tubería y drene el líquido antes de comenzar.
Gire la válvula completamente para verificar que se mueva suavemente.
Enjuague el exterior y busque óxido o acumulación.
Lubrique los vástagos y los asientos con el lubricante adecuado.
Inspeccione los sellos y juntas en busca de desgaste o fugas. Reemplácelos si es necesario.
Compruebe si hay fugas mediante controles sensoriales o pruebas de burbujas.
Limpie o reemplace los asientos o bolas dañados si encuentra fugas.
También debe desarrollar un plan de mantenimiento preventivo. Ajuste su programa de inspección según la frecuencia con la que usa la válvula y el tipo de fluido en su sistema. Etiquete cada válvula para una fácil identificación y mantenga registros de mantenimiento.
Consejo: la detección temprana de fugas o desgaste le evita problemas mayores en el futuro. El cuidado regular extiende la vida útil de su válvula y mantiene su sistema seguro.
Solución de problemas
Quiere que su válvula de retención de brida funcione en todo momento. A veces ocurren problemas. Puede solucionar la mayoría de los problemas si sabe qué buscar. Así es como puedes detectar y resolver los problemas más comunes:
1. La válvula no cierra correctamente
Si su válvula no cierra, es posible que vea fugas o reflujo. La suciedad o los escombros a menudo causan esto. Debería:
Apague el sistema de forma segura.
Retire la válvula y verifique si hay suciedad o acumulación.
Limpie el disco, el asiento y el cuerpo con un cepillo suave.
Vuelva a colocar la válvula y pruébela.
Consejo: limpie su válvula con frecuencia. Esto evita que la suciedad cause problemas mayores.
2. Golpe de ariete o ruido fuerte
Los golpes o sacudidas fuertes significan golpe de ariete. Esto puede romper tuberías y válvulas. Puedes detener esto así:
Comprobando si la válvula cierra demasiado lentamente.
Usar una válvula de retención silenciosa o asistida por resorte para flujos rápidos.
Asegurándose de tener suficiente tubería recta antes y después de la válvula.
Una solución rápida le evita reparaciones costosas.
3. Fugas alrededor de la brida
Las fugas en la brida significan que el sello no está hermético. Debería:
Apriete los pernos de la brida en forma de cruz.
Compruebe si la junta está dañada. Reemplácelo si es necesario.
Asegúrese de que las caras de las bridas estén limpias y lisas.
Nota: Nunca apriete demasiado los pernos. Esto puede romper la válvula o la brida.
4. Válvula atascada o difícil de mover
Si la válvula se siente atascada, es posible que tenga óxido o acumulación en el interior. Puede:
Retire la válvula e inspeccione si hay óxido o sarro.
Limpie todas las piezas móviles.
Lubrique el vástago y el disco con la grasa adecuada.
Una válvula suave funciona mejor y dura más.
5. Reparaciones o fallas frecuentes
Si repara su válvula con demasiada frecuencia, es posible que tenga el tipo o material incorrecto. Debería:
Verifique si la válvula coincide con su fluido y presión.
Actualice a un material más resistente o un mejor recubrimiento si es necesario.
Pida consejo a su proveedor para trabajos difíciles.
Problema | Causa probable | Solución rápida |
La válvula no cierra | Suciedad, escombros | Limpiar e inspeccionar |
Golpe de ariete | Cierre lento | Utilice válvula asistida por resorte |
Fugas en bridas | Pernos flojos, junta | Apretar, reemplazar la junta |
válvula pegada | Óxido, acumulación | Limpiar, lubricar |
Fallos frecuentes | Tipo de válvula incorrecto | Actualice o consulte al proveedor |
�� ¡Actúa ahora! Las comprobaciones periódicas y las soluciones rápidas mantienen su sistema seguro y le permiten ahorrar dinero. Si no puede resolver un problema, llame a un experto en válvulas. Protege su equipo y evita el tiempo de inactividad cuando actúa con rapidez.
Ejemplos de aplicación
Sistemas de agua
Quiere que su sistema de agua funcione bien y se mantenga seguro. Las válvulas de retención con brida son muy importantes aquí. Impiden que el agua sucia vuelva a las tuberías limpias. Esto mantiene sus bombas y tuberías a salvo de daños. En el agua urbana, estas válvulas ayudan a mantener limpia el agua potable. En las granjas, ayudan a controlar el agua para los cultivos. También los encuentras en lugares que limpian agua sucia. Aquí evitan que las aguas residuales se muevan en sentido contrario. Las válvulas de retención con brida ayudan a que su sistema de agua se mantenga fuerte y seguro.
Beneficios en Sistemas de Agua:
Evita que el agua limpia se ensucie
Mantiene las bombas a salvo del reflujo
Ayuda a detener los problemas de golpe de ariete.
Hace que arreglar las cosas sea más fácil y con menos frecuencia.
Consejo: compruebe siempre si la válvula puede resistir el óxido. Las válvulas de acero inoxidable o revestidas duran más cuando se mojan.
Procesamiento químico
Se necesitan válvulas resistentes y seguras en las plantas químicas. Los productos químicos pueden ser fuertes y peligrosos. Las válvulas de retención con brida le brindan la seguridad que necesita. Impiden que los productos químicos retrocedan y se mezclen con otras cosas. Esto mantiene su proceso seguro y sus herramientas funcionando bien. Puede elegir materiales especiales como revestimiento de PTFE o aleaciones resistentes para trabajos duros. Estas válvulas pueden soportar altas presiones y grandes cambios de temperatura. También obtendrá menos fugas y derrames, lo que mantiene a las personas y a la naturaleza seguras.
¿Por qué elegir válvulas de retención con brida para procesamiento químico?
Funciona con ácidos y bases fuertes.
Maneja temperaturas frías y calientes
Detiene fugas y mezcla de fluidos.
Sigue estrictas reglas de seguridad.
Se ven estas válvulas por toda una planta química. Desde tanques hasta tuberías de mezcla, ayudan a mantener todo bajo control.
climatización
Quiere que su sistema de calefacción y refrigeración funcione correctamente. Las válvulas de retención con brida le ayudan a hacer esto. Mantienen el agua fría o caliente moviéndose de la manera correcta. Esto detiene el reflujo que puede dañar las bombas o calderas. En edificios grandes, estas válvulas ayudan a equilibrar el sistema y ahorrar energía. También detiene el ruido y los golpes de ariete, que pueden romper el equipo.
Usos clave en HVAC:
Mantiene el agua moviéndose de la manera correcta en las tuberías.
Protege bombas y compresores de daños.
Hace que el sistema sea más silencioso y suave
Ayuda al sistema a utilizar menos energía.
Nota: Elija una válvula que se ajuste al tamaño y la presión de su tubería. Esto ayuda a que su sistema HVAC dure más y funcione mejor.
Petróleo y gas
Trabajas en petróleo y gas. La seguridad es muy importante todos los días. Necesita que su sistema funcione bien y no se rompa. Las válvulas de retención con brida ayudan a mantener su sistema seguro. Estas válvulas detienen el peligroso reflujo en tuberías y tanques. Protegen bombas, compresores y tanques de almacenamiento contra daños.
Los sistemas de petróleo y gas son lugares difíciles. Te enfrentas a alta presión y temperaturas frías o calientes. También hay productos químicos fuertes en las tuberías. Necesita válvulas que puedan realizar estos duros trabajos. Las válvulas de retención con brida brindan un sello hermético que no tiene fugas. Puede confiar en ellos porque cumplen con reglas como API 6D y ASME.
¿Por qué debería elegir válvulas de retención con brida para petróleo y gas?
Detiene el flujo inverso que puede dañar las bombas o provocar derrames.
Evita que se mezclen diferentes fluidos, por lo que su producto se mantiene puro.
Reduce la posibilidad de incendios o explosiones al bloquear el reflujo.
Ahorras dinero porque evitas reparaciones y pérdida de tiempo de trabajo.
Consejo: elija siempre una válvula fabricada con materiales resistentes como acero inoxidable o aleaciones especiales. Estos materiales no se oxidan cuando se utilizan con petróleo crudo, gas o productos químicos.
A continuación se incluye una guía rápida que le ayudará a elegir la válvula de retención de brida adecuada para petróleo y gas:
Área de aplicación | Tipo de válvula | Beneficio clave |
Oleoductos | Placa oscilante o doble | Maneja grandes flujos |
Transmisión de gas | Silencio o primavera | Detiene el golpe de ariete |
Plataformas costa afuera | Levantamiento o bola | Funciona en espacios reducidos |
refinerías | Disco basculante | Reduce la caída de presión |
Debe asegurarse de que su válvula se ajuste al tamaño y la presión de su tubería. Siempre verifique si la válvula puede soportar la temperatura y los químicos en su sistema. Si utiliza la válvula incorrecta, podría sufrir fugas o romper el equipo. Esto puede incluso provocar accidentes.
La válvula de retención de brida adecuada hace que su sistema sea más seguro y funcione mejor. Mantienes a tu equipo seguro y tu trabajo se desarrolla sin problemas. No espere a que algo salga mal. Elija una buena válvula de retención de brida ahora para proteger su equipo de petróleo y gas.
Llamado a la acción: póngase en contacto con su proveedor de válvulas hoy. Pregunte por válvulas de retención con brida que cumplan con los estándares de petróleo y gas. Obtendrá mejores resultados y tendrá menos problemas.
Errores comunes al seleccionar una válvula de retención
Tamaño incorrecto
Podría pensar que cualquier válvula de retención se adaptará a su sistema. Eso no es cierto. Elegir la talla incorrecta es uno de los mayores errores que puedes cometer. Si eliges una válvula demasiado pequeña, creas un cuello de botella. Tu flujo se ralentiza. Su bomba trabaja más duro. Pierdes energía y dinero. Si elige una válvula demasiado grande, corre el riesgo de tener un sellado deficiente. Es posible que la válvula no cierre correctamente. Obtienes fugas y desgaste prematuro.
¿Por qué importa el tamaño?
La válvula debe coincidir con el diámetro de su tubería.
El caudal debe ajustarse al diseño de la válvula.
El tamaño incorrecto provoca ruido, vibraciones y daños.
Consejo: mida siempre su tubería y verifique el caudal antes de comprar. Utilice la tabla de tallas del fabricante. Este paso le evita costosas reparaciones.
Material incompatible
Quiere que su válvula dure. Si elige el material incorrecto, su válvula fallará rápidamente. Algunos fluidos provocan oxidación. Otros corroen el metal. Los productos químicos pueden destruir sellos y revestimientos. Debe hacer coincidir el material de la válvula con las condiciones del fluido y del sistema.
Errores materiales comunes:
Usar acero al carbono con ácidos fuertes.
Elegir latón para agua salada
Recogida de plástico para vapor a alta presión
Aquí tienes una tabla rápida que te ayudará:
Tipo de fluido | Mejor material | Evite estos materiales |
Productos químicos ácidos | Acero inoxidable | Acero al carbono, Latón |
agua salada | Bronce, SS316 | Latón, acero normal |
vapor caliente | Acero aleado | Plástico, PVC |
Alerta: solicite a su proveedor una tabla de compatibilidad química. Este sencillo paso protege su sistema y le ahorra dinero.
Ignorar la presión/temperatura
Debe conocer la presión y la temperatura de su sistema. Si ignora estos números, corre el riesgo de fallar la válvula. La alta presión puede reventar una válvula débil. El calor extremo puede derretir los sellos o deformar el metal. Las temperaturas frías pueden agrietar algunos plásticos. Necesita una válvula que se adapte a las condiciones más duras de su sistema.
¿Qué pasa si ignoras la presión o la temperatura?
Lista de verificación de presión y temperatura:
Encuentre la presión máxima de su sistema.
Consulta las temperaturas más altas y más bajas.
Haga coincidir estos números con la clasificación de la válvula.
Busque estándares de la industria como ASME o API.
Nota: Nunca adivines. Siempre verifique los valores nominales de presión y temperatura de la válvula. Si no estás seguro, consulta con un experto. Proteges tus equipos y evitas tiempos de inactividad.
¡Toma acción ahora! Evite estos errores. Mide tus tuberías. Conozca su fluido. Verifique la presión y la temperatura de su sistema. Elegirá la válvula de retención adecuada y mantendrá su sistema seguro.
Mala instalación
Puede comprar la mejor válvula de retención de brida , pero si no la instala correctamente, no funcionará bien. Mucha gente comete errores al poner una válvula. Estos errores pueden causar fugas, válvulas rotas y su reparación puede costar mucho. Quiere que su sistema funcione bien desde el principio. Debes intentar evitar estos errores comunes.
Errores comunes de instalación:
A veces la gente pone la válvula al revés. La flecha de flujo siempre debe mostrar en qué dirección debe ir el fluido.
Si no verifica si las bridas están alineadas, puede tener fugas. Las bridas desalineadas también ejercen presión sobre la válvula.
Usar juntas o pernos incorrectos es un problema. Esto puede debilitar el sello e incluso hacer que la válvula explote.
Si olvida limpiar la tubería antes de colocar la válvula, la suciedad puede dañar el asiento y el disco de la válvula.
No dejar suficiente tubería recta antes y después de la válvula es malo. La turbulencia de los codos o las bombas puede hacer que la válvula se desgaste más rápido.
Si aprietas los pernos demasiado o muy poco, puedes romper la válvula o provocar fugas.
Consejo: lea siempre las instrucciones del fabricante antes de comenzar. Seguir la guía le ayudará a ahorrar tiempo y dinero.
¿Por qué es importante una instalación adecuada?
Problema causado por una mala instalación | Impacto en su sistema |
Fugas en la brida | Daños por agua, producto perdido |
La válvula no cierra correctamente | Reflujo, falla del equipo |
Desgaste temprano de válvulas | Más reparaciones, mayores costes |
Golpe de ariete | Tuberías rotas, sistema ruidoso |
Mantenimiento difícil | Mayor tiempo de inactividad, frustración |
Quieres que tu sistema funcione sin problemas. No quieres pagar por los cierres. Una buena instalación le ayuda a sentirse seguro. Mantiene su equipo y dinero seguros.
¿Cómo se puede asegurar una buena instalación?
Verifique la dirección del flujo antes de atornillar la válvula en su lugar.
Asegúrese de que las bridas estén alineadas. Utilice un nivel si es necesario.
Elija la junta y los pernos adecuados para su clase de presión.
Limpie los extremos de la tubería y las caras de la válvula antes de ensamblarlos.
Utilice una llave dinamométrica para apretar los pernos de manera uniforme en forma cruzada.
Deje suficiente tubería recta antes y después de la válvula.
Pruebe el sistema en busca de fugas antes de comenzar a usarlo.
Llamado a la acción: tómate tu tiempo con la instalación. Si no está seguro, solicite ayuda a un profesional o a su proveedor de válvulas. Unos minutos adicionales ahora pueden ahorrarle horas de solucionar problemas más adelante.
Elegir la válvula de retención de brida adecuada mantiene su sistema seguro y le ahorra dinero. Debe revisar las necesidades de su aplicación, las condiciones del sistema y los costos a largo plazo. Utilice la guía y la lista de verificación para tomar decisiones inteligentes.
Haga coincidir el tamaño y tipo de válvula con su sistema
Elija materiales y revestimientos resistentes
Plan para una fácil instalación y mantenimiento.
¿Necesita ayuda con un trabajo difícil? Pida consejo a un experto o proveedor de válvulas. Obtendrá mejores resultados y evitará errores costosos.
Preguntas frecuentes
¿Cuál es el principal beneficio de utilizar una válvula de retención de brida?
Obtiene una fuerte protección contra el reflujo. Su sistema permanece seguro. Evita reparaciones costosas. Elija una válvula de retención de brida para mantener su equipo funcionando y su negocio funcionando sin problemas.
¿Cómo sé qué tamaño de válvula de retención de brida elegir?
Mide el diámetro de tu tubería. Verifique su caudal. Haga coincidir estos números con las especificaciones de la válvula. Si necesita ayuda, solicite a su proveedor una tabla de tallas. Evitarás fugas y mantendrás tu sistema eficiente.
¿Puedo usar una válvula de retención de brida para sistemas de alta presión?
Sí, puedes. Busque válvulas con clasificaciones de alta presión. Siempre revisa las especificaciones del fabricante. Elija una válvula que cumpla o supere la presión máxima de su sistema. Proteges tus equipos y evitas fallos peligrosos.
¿Qué material debo elegir para fluidos corrosivos?
Elija acero inoxidable o aleaciones especiales. Estos materiales resisten el óxido y los daños químicos. Si utiliza el material incorrecto, su válvula fallará rápidamente. Pídale a su proveedor una tabla de compatibilidad química antes de comprar.
¿Con qué frecuencia debo inspeccionar mi válvula de retención de brida?
Inspeccione su válvula cada tres a seis meses. Los controles periódicos detectan fugas y se desgastan temprano. Ahorras dinero y evitas tiempos de inactividad. Configure un recordatorio para mantener su sistema seguro y confiable.
¿Qué pasa si instalo la válvula al revés?
Su válvula no detendrá el reflujo. Corre el riesgo de fugas y daños al equipo. Siga siempre la flecha de flujo en el cuerpo de la válvula. Verifique dos veces antes de apretar los pernos. Evita errores costosos y mantiene su sistema seguro.
¿Las válvulas de retención con brida necesitan recubrimientos especiales?
Sí, los recubrimientos protegen contra los productos químicos y el óxido. Los revestimientos de PTFE o caucho funcionan bien para trabajos difíciles. Pregunte a su proveedor sobre las opciones de recubrimiento. Extiendes la vida útil de tu válvula y reduces los costos de mantenimiento.
¿Puedo instalar una válvula de retención de brida en una tubería vertical?
Puedes, pero comprueba el tipo de válvula. Algunas válvulas funcionan mejor en tuberías horizontales. Lea siempre las instrucciones del fabricante. Elija la válvula adecuada para la orientación de su tubería. Garantizas un correcto funcionamiento y evitas problemas.
Español
