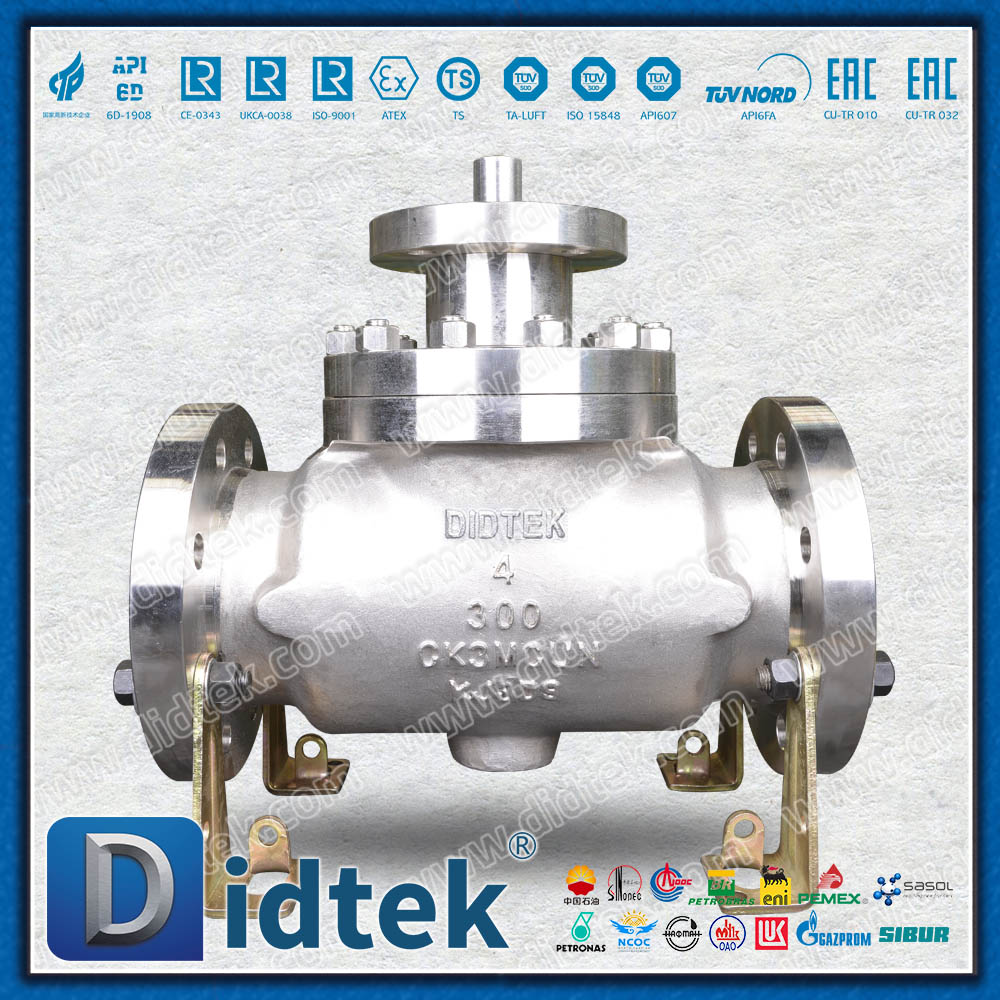

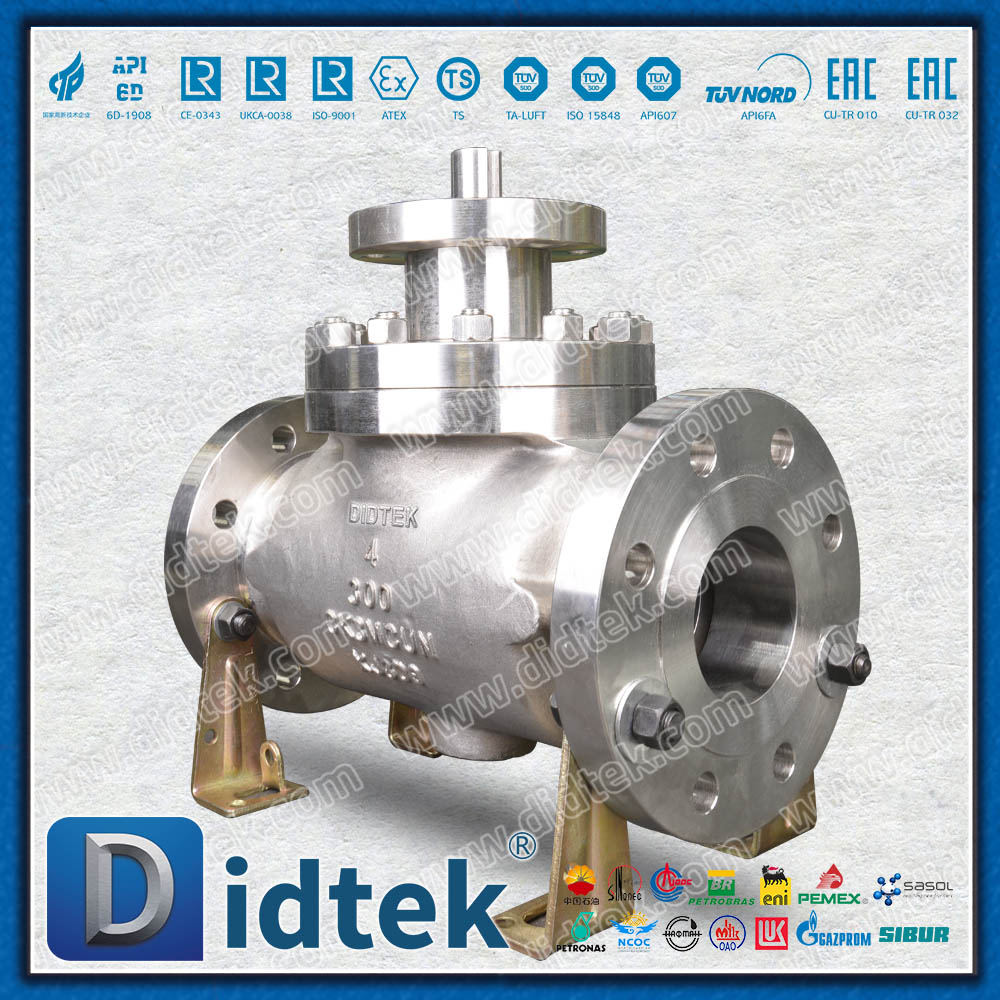

Descripción general del producto
La válvula de bola súper superior anticorrosión de alta temperatura de acero inoxidable austenítico CK3MCuN es una válvula especial de alta gama hecha de acero inoxidable súper austenítico CK3MCuN. Este producto integra una excelente resistencia a la corrosión, estabilidad a altas temperaturas y una innovadora estructura de súper elevación. Está especialmente diseñado para condiciones de trabajo extremadamente duras en ingeniería química, ingeniería marina y otros campos, y es la solución definitiva de control de fluidos para lograr un funcionamiento confiable a largo plazo.
Especificaciones técnicas
| Categoría de parámetro | especificación técnica |
| Material del cuerpo de válvula | ASTM A351 CK3MCuN (Acero inoxidable súper austenítico) |
| Clasificación de presión | Clase 150-600 (PN16 - PN100) |
| Rango de temperatura | -50 ℃ a +300 ℃ |
| Método de conexión | Brida RF/conexión de anillo RTJ/extremo soldado a tope |
| material esférico | Pulverización de carburo de tungsteno CK3MCuN + HVOF |
| Material del asiento de válvula | RPTFE reforzado/poliestireno alineado PPL/junta metálica |
| Normas de protección contra incendios. | API 607/API 6FA Cuarta edición |
| Grado de fuga | ANSI B16.104 Clase VI |
| Estándar de diseño | API 608/ASME B16.34 |
Características del producto
1. Acero inoxidable súper austenítico CK3MCuN
Máxima resistencia a la corrosión
Alto contenido de molibdeno (6,0-7,0%), equivalente a corrosión por picaduras PREN ≥ 47
Alto contenido de nitrógeno (0,18-0,26%), mejorando la fuerza y la resistencia a la corrosión.
Excelente resistencia al agrietamiento por corrosión bajo tensión de cloruro
Excelente rendimiento mecánico
Resistencia a la tracción ≥ 620 MPa
El límite elástico es ≥ 300 MPa.
Dureza HB ≤ 223
2. Estructura súper push-in
Mantenibilidad en línea
Todos los componentes internos se pueden mantener a través de la apertura superior.
No es necesario retirar la válvula de la tubería, lo que reduce significativamente el tiempo de inactividad.
Diseño modular, los componentes clave se pueden reemplazar por separado
Mejorar la integridad estructural
El diseño de la válvula de cuerpo único elimina los posibles puntos de fuga de la estructura dividida.
La distribución optimizada de la tensión mejora la capacidad de soportar presión en un 30%.
3. Diseño anticorrosión de alta temperatura.
Estabilidad a altas temperaturas: Mantiene excelentes propiedades mecánicas y resistencia a la corrosión a una temperatura alta de 300 ℃
Sistema de sellado especializado
Asiento de válvula de PTFE mejorado para altas temperaturas, con una resistencia a temperaturas de hasta 260 ℃
Opción de sellado metálico, con una resistencia a temperaturas superiores a 300 ℃
Adaptabilidad al ciclo térmico: diseño especial de compensación de expansión térmica para adaptarse a las frecuentes fluctuaciones de temperatura
4. Configuración de alto rendimiento
Vástago de válvula anti-explosión: vástago de válvula con estructura en forma de T para garantizar un funcionamiento seguro bajo alta presión
Diseño antiestático: el valor de resistencia entre la bola y el vástago de la válvula es inferior a 10 Ω
Seguridad contra incendios: Pasó la estricta prueba de resistencia al fuego API 607
Operación de bajo par: los rodamientos autolubricantes reducen el par de operación en un 25 %.
Parámetros básicos
Clasificación de presión: Clase 150-600 (PN16 - PN100)
Rango de temperatura: -50 ℃ a +300 ℃
Método de conexión: brida RF/conexión de anillo RTJ/extremo soldado a tope
Estándar de diseño: API 608 / ASME B16.34
Estándar de protección contra incendios: API 607/API 6FA, 4.ª edición
Campo de aplicación
Proceso químico: medios ácidos fuertes y álcalis fuertes, ambiente corrosivo que contiene iones de cloruro
Ingeniería marina: sistemas de refrigeración de agua de mar, sistemas de tuberías submarinas
Petróleo y gas: yacimientos ácidos de petróleo y gas, oleoductos para el transporte de petróleo crudo.
Industrias especiales: sistemas de desulfuración de gases de combustión, procesos hidrometalúrgicos
Resumen
La válvula de bola de súper elevación anticorrosión de alta temperatura de acero inoxidable austenítico CK3MCuN, a través de la combinación perfecta de selección de materiales de alta calidad, diseño estructural innovador y estrictos estándares de fabricación, proporciona a los usuarios industriales:
Máxima resistencia a la corrosión: la vida útil aumenta de 5 a 8 veces en entornos corrosivos severos
Excelente mantenibilidad en línea: reduce significativamente el tiempo de inactividad y los costos de mantenimiento
Rendimiento confiable a alta temperatura: funcionamiento estable a 300 ℃
Larga vida útil: la vida útil diseñada supera los 20 años
Este producto es una opción ideal para manipular medios altamente corrosivos y de alta temperatura, y es particularmente adecuado para condiciones de trabajo críticas donde se requiere una confiabilidad y vida útil extremadamente altas del equipo.
| Marca | DIDTEK |
| Estructura | Pelota |
| Material de la válvula | Didtek proporciona acero fundido, acero inoxidable, aleaciones especiales, CI, DI, etc. |
| Tipo de válvula | Didtek produce válvula de bola |
| Prueba de válvula | Cantidad 100% probada antes de la entrega. |
| Garantía de válvula | 18 meses después del envío y 12 meses después de la instalación |
| Estructura de válvula | Válvula de bola |
| Entrega de válvula | 15 - 30 días |
| Muestra de válvula | Muestra disponible por Didtek Valve |
| Color de la válvula | Solicitud del cliente |
| Empaquetadura de válvula | Caja de madera contrachapada para válvula de bola |
| Cantidad mínima de pedido | 1 juego |
| Certificado de válvula | API6D/CE/ISO9001/ISO14001 |
| Lugar de origen | Zhejiang, China (continental) |
| Detalle de entrega: | Enviado en 15-30 días después del pago |
| Port | Shangai o Ningbo |
| Condiciones de pago | LC, D/A, D/P, T/T, Western Union |
