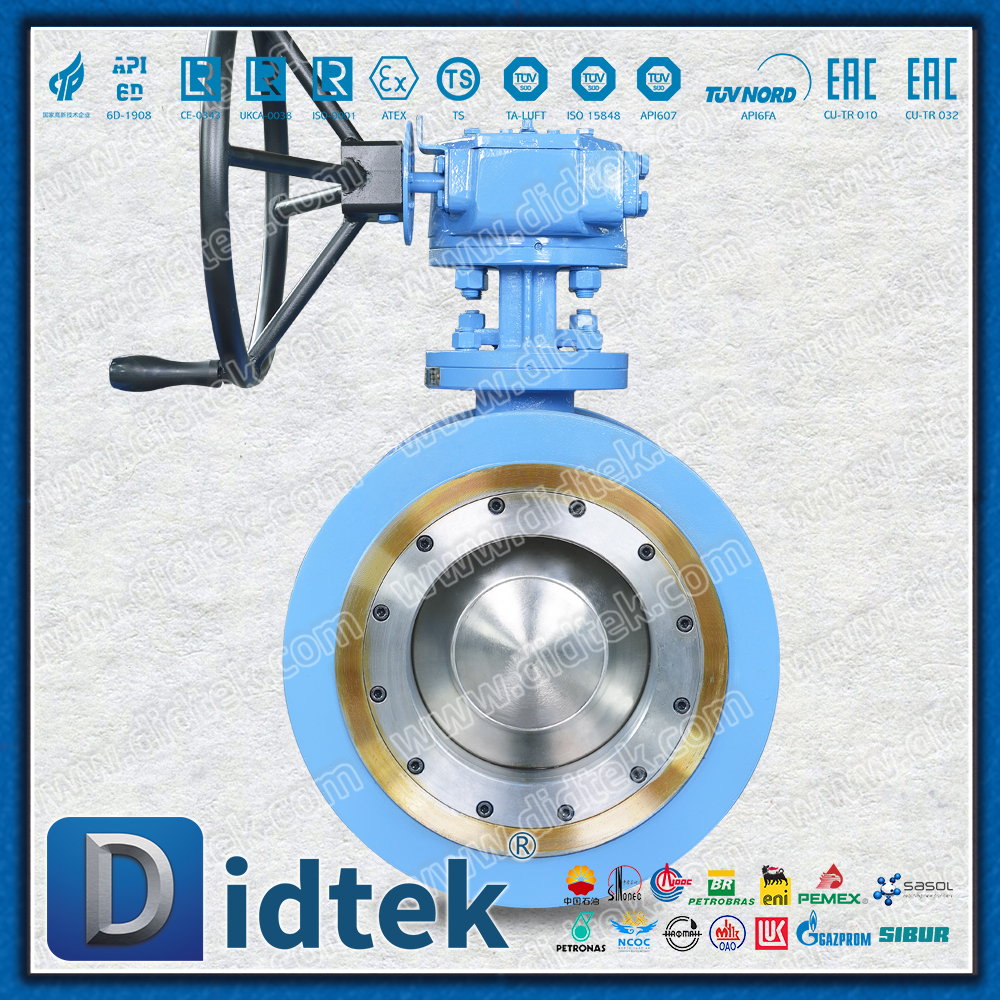

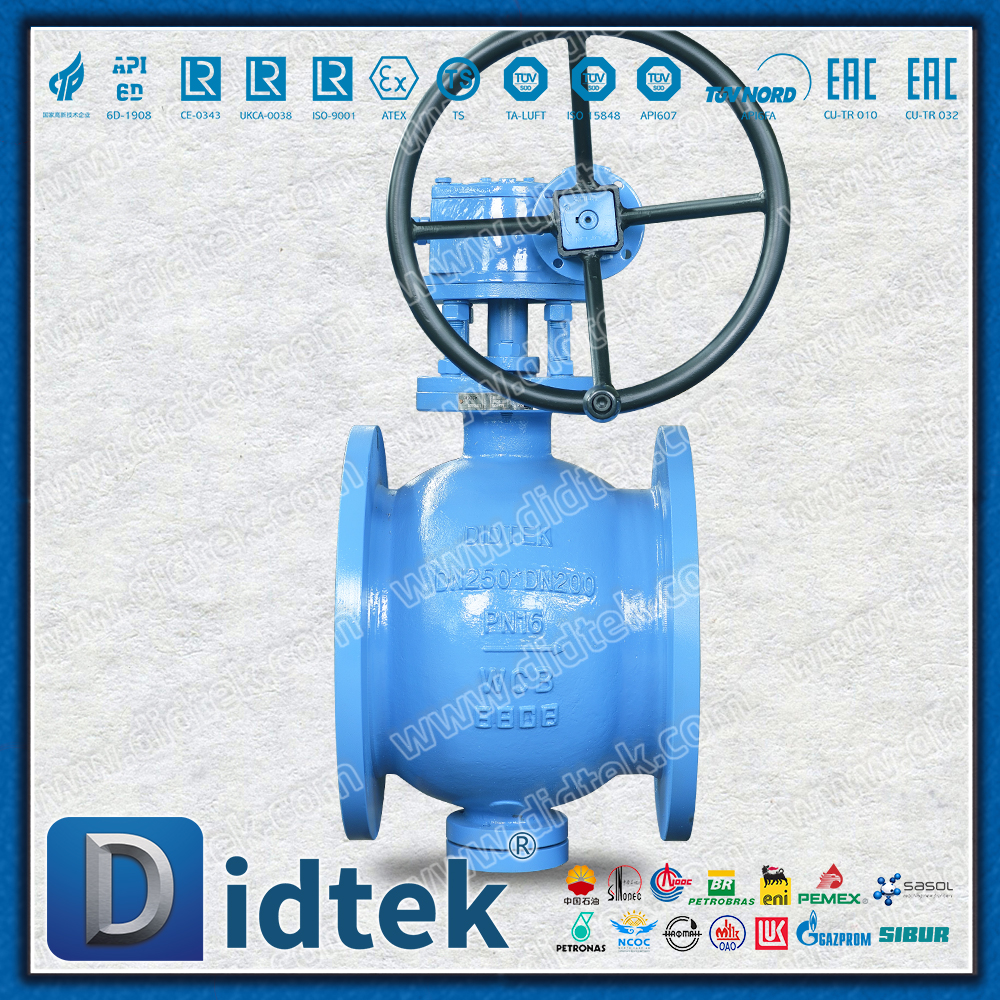

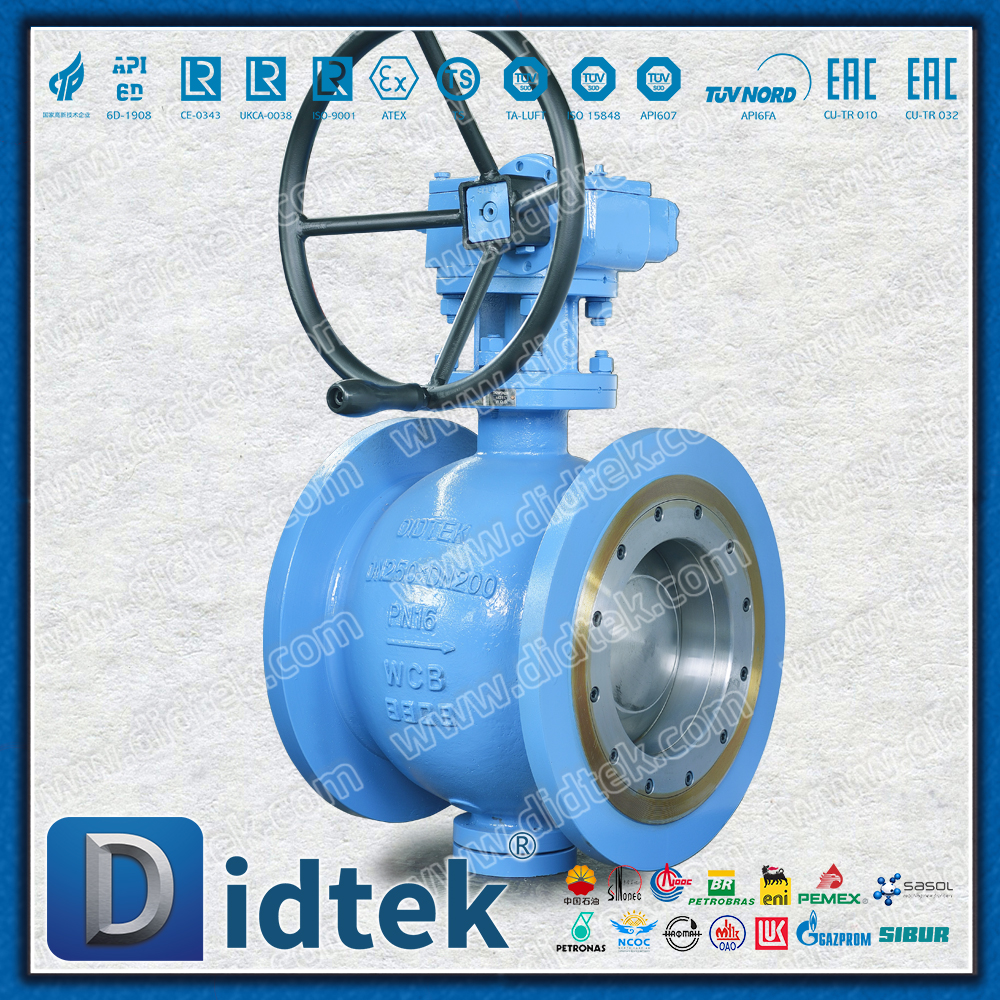

Descripción general del producto
La válvula de bola con conexión de brida de bola del sector excéntrico es una válvula de control innovadora que combina la estructura de bola del sector excéntrico con una conexión de brida estándar. Este producto, a través de su exclusivo diseño de eje excéntrico y bola en forma de abanico en forma de V, resuelve perfectamente los problemas de desgaste y cavitación de las válvulas de bola tradicionales en condiciones de regulación. Combina un rendimiento de cierre excepcional con una capacidad de regulación de flujo precisa, lo que lo convierte en una solución ideal para aplicaciones de regulación y cierre en condiciones de trabajo difíciles.
Especificaciones técnicas
| Categoría de parámetro | especificación técnica |
| Estructura del cuerpo de válvula | diseño de bola de sector excéntrico |
| Método de conexión | Brida RF/RTJ/FF (ASME B16.5 / EN 1092-1) |
| Clasificación de presión | Clase 150-600 (PN16 - PN100) |
| Rango de temperatura | -196 ℃ a +450 ℃ |
| Material del cuerpo de válvula | WCB/CF8 / CF8M/acero dúplex |
| material esférico | Acero inoxidable + recubrimiento en aerosol de carburo de tungsteno |
| Material del asiento de válvula | PTFE reforzado/junta metálica/PPL |
| Características del flujo | igual porcentaje/lineal/parabólico |
| Relación de ajuste | 100:1/200:1/300:1 |
| Diseño de protección contra incendios. | API 607 / API 6FA |
| Estándares de diseño | API 6D/ASME B16.34/IEC 60534 |
Características del producto

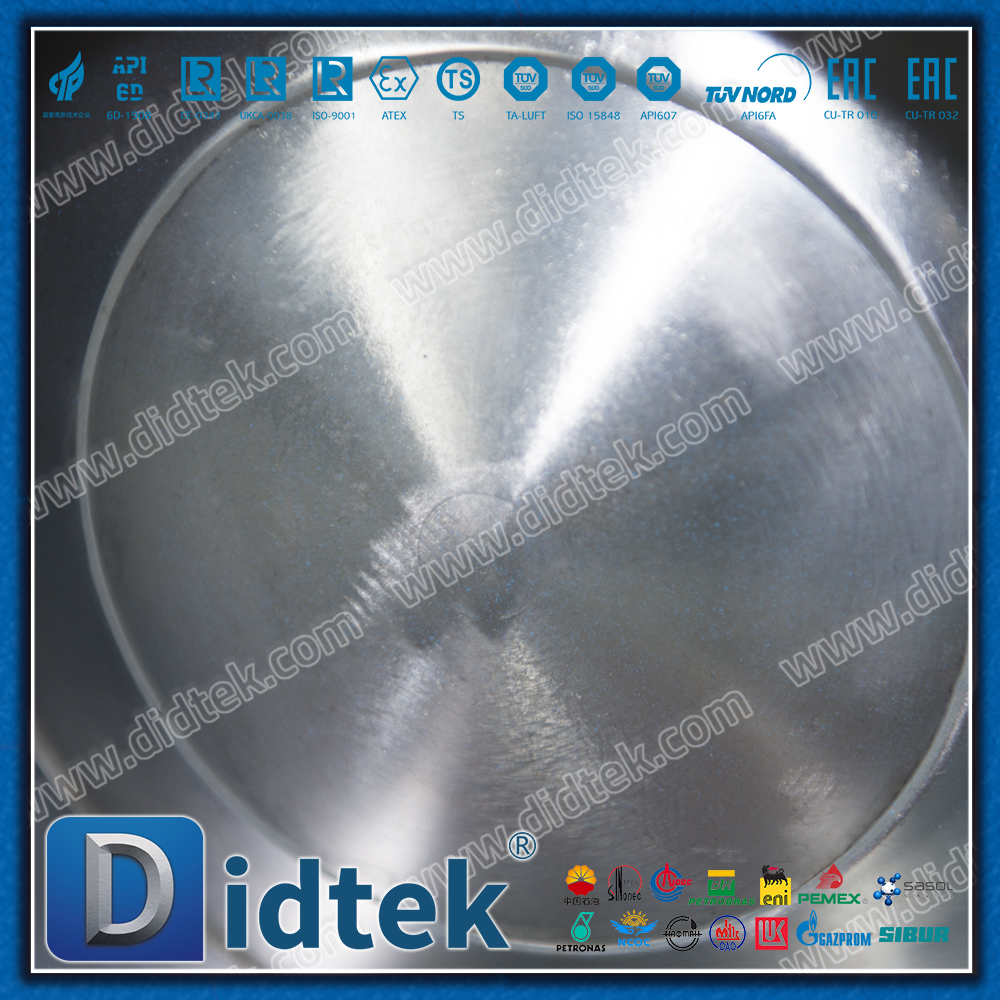

1. Tecnología central de bolas de sector excéntrico.
Diseño de cero fricción
La bola está instalada de forma excéntrica y no entra en contacto con el asiento de la válvula durante la apertura y el cierre.
Reduzca significativamente el par de operación y extienda la vida útil de la válvula.
El desgaste de la superficie de sellado se reduce en más del 80%
Rendimiento de ajuste preciso
El corte en forma de abanico en forma de V proporciona características de flujo precisas
La relación de ajuste máxima puede alcanzar hasta 300:1
Puede controlar con precisión las condiciones de trabajo de bajo flujo.
2. Sistema de sellado de alto rendimiento

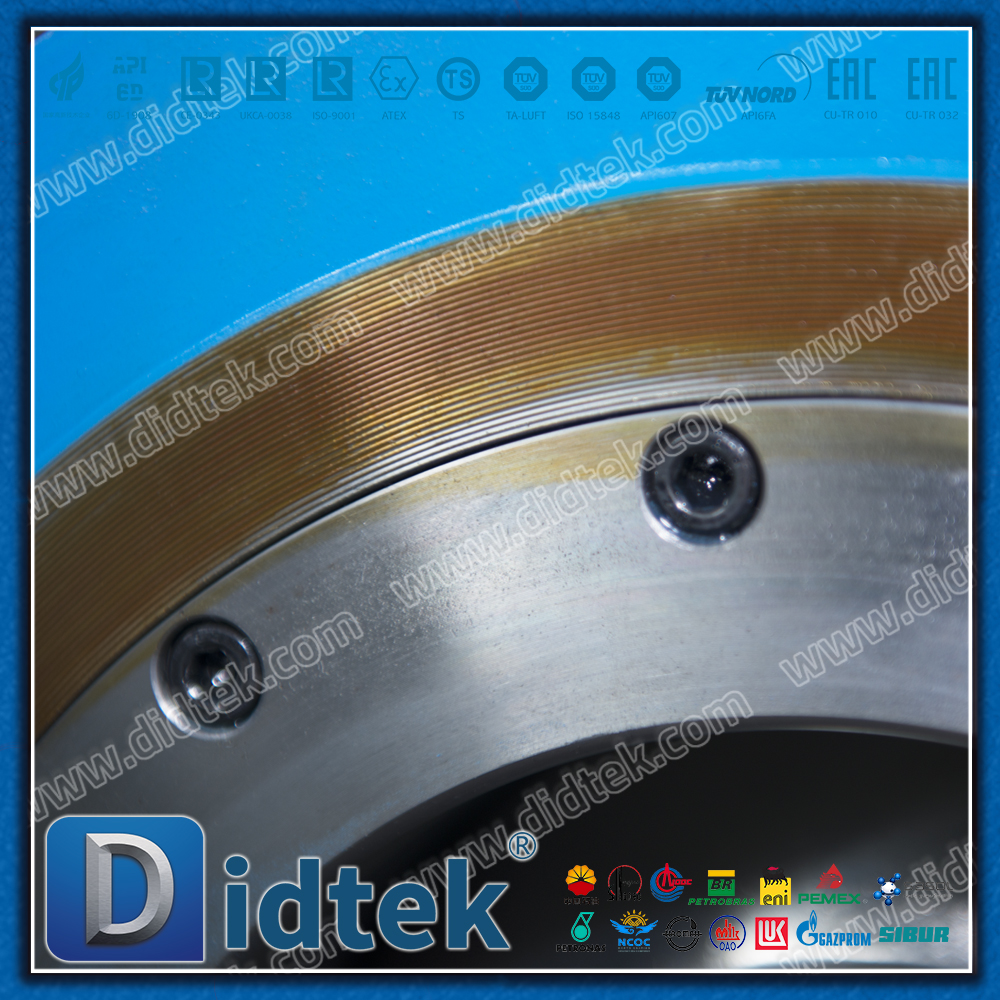

Sello metálico bidireccional
El asiento de válvula metálico accionado por resorte garantiza un sellado fiable
Mantenga el grado de sellado ANSI B16.104 Clase IV en condiciones operativas adversas.
Opción de sello suave
Asiento de válvula de PTFE reforzado, adecuado para condiciones de trabajo convencionales.
Asiento de válvula de poliestireno (PPL), adecuado para condiciones de trabajo de alta temperatura
3. Ventajas de la conexión por brida
Interfaz estandarizada: Cumple con las normas ASME B16.5 y EN 1092-1
Fácil instalación: Combina perfectamente con el sistema de tuberías existente
Fácil mantenimiento: Se puede desmontar rápidamente para inspección y mantenimiento.
4. Diseño estructural mejorado
Diseño anticavitación: el diseño optimizado del canal de flujo reduce eficazmente el riesgo de cavitación
Estructura antiobstrucción: la esfera en forma de V tiene una función de autolimpieza
Funcionamiento silencioso: diseño especial de reducción de voltaje en varias etapas
Campo de aplicación
1. Industria petroquímica
Control de alimentación del reactor
Regulación del nivel de líquido de la columna de destilación.
Sistema de inyección de catalizador
2. Energía eléctrica
Regulación del agua de alimentación de calderas
Control de presión de vapor
Sistema de recuperación de agua condensada.
3. Proceso químico
Sistema de ajuste del valor de pH.
Control de dosificación química
Control de la reacción de polimerización.
4. Aplicaciones especiales
Control de medios de alta viscosidad.
Ajuste de lodos que contienen partículas
Condiciones de trabajo con diferencia de alta temperatura y alta presión.
Resumen
La válvula de bola con conexión de brida de bola del sector excéntrico, a través de la combinación perfecta de diseño excéntrico innovador, rendimiento de regulación preciso y tecnología de sellado confiable, proporciona a los usuarios industriales:
Excelente rendimiento de regulación: control de flujo preciso, con una relación de regulación de hasta 300:1
Larga vida útil: diseño sin fricción, la vida útil aumenta más de cinco veces
Garantía de sellado confiable: el sellado metálico bidireccional garantiza cero fugas en condiciones de trabajo difíciles
Experiencia de mantenimiento conveniente: conexión de brida estandarizada, mantenimiento simple y rápido
Este producto es una opción ideal para aplicaciones que requieren una regulación precisa y un corte confiable en condiciones de trabajo difíciles, proporcionando una solución perfecta para el control de procesos industriales modernos.
| Marca | DIDTEK |
| Estructura | Pelota |
| Material de la válvula | Didtek proporciona acero fundido, acero inoxidable, aleaciones especiales, CI, DI, etc. |
| Tipo de válvula | Didtek produce válvula de bola |
| Prueba de válvula | Cantidad 100% probada antes de la entrega. |
| Garantía de válvula | 18 meses después del envío y 12 meses después de la instalación |
| Estructura de válvula | Válvula de bola montada en túnel |
| Entrega de válvula | 15 - 30 días |
| Muestra de válvula | Muestra disponible por Didtek Valve |
| Color de la válvula | Solicitud del cliente |
| Empaquetadura de válvula | Caja de madera contrachapada para válvula de bola |
| Cantidad mínima de pedido | 1 juego |
| Certificado de válvula | API6D/CE/ISO9001/ISO14001 |
| Lugar de origen | Zhejiang, China (continental) |
| Detalle de entrega: | Enviado en 15-30 días después del pago |
| Port | Shangai o Ningbo |
| Condiciones de pago | LC, D/A, D/P, T/T, Western Union |
