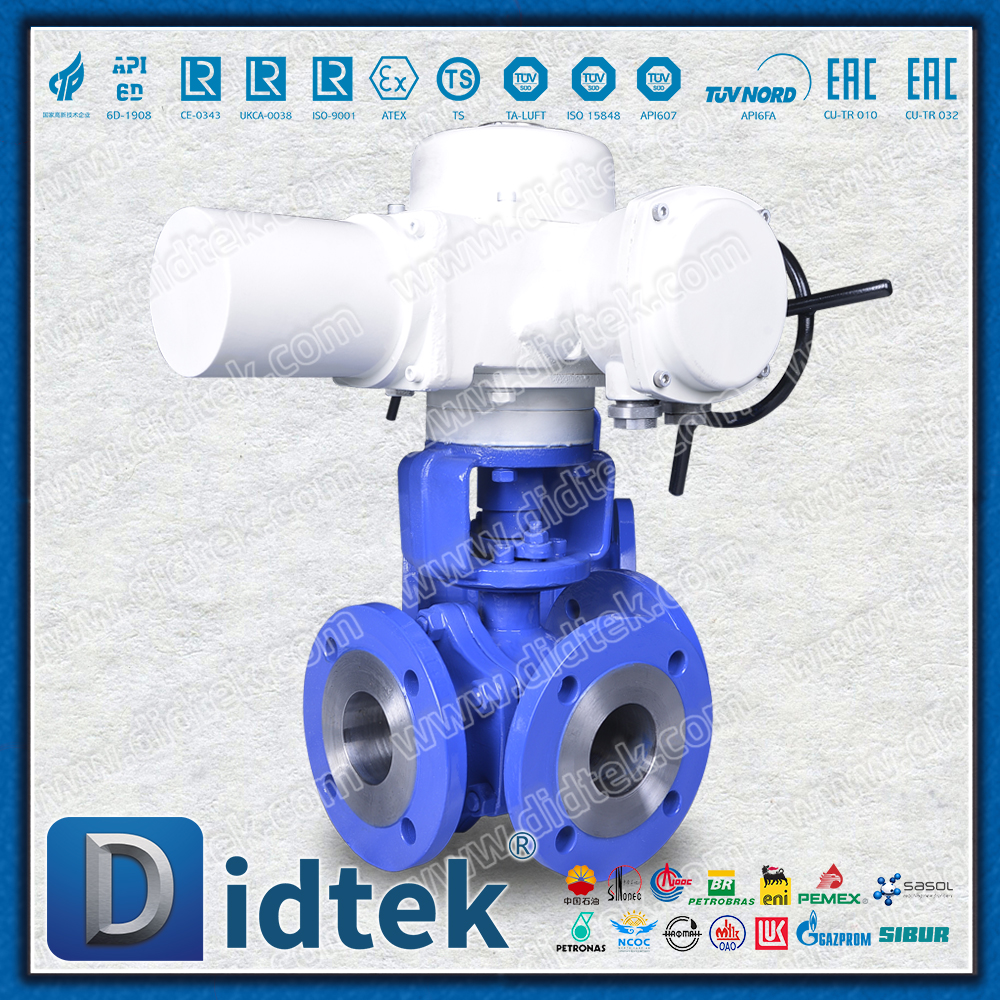

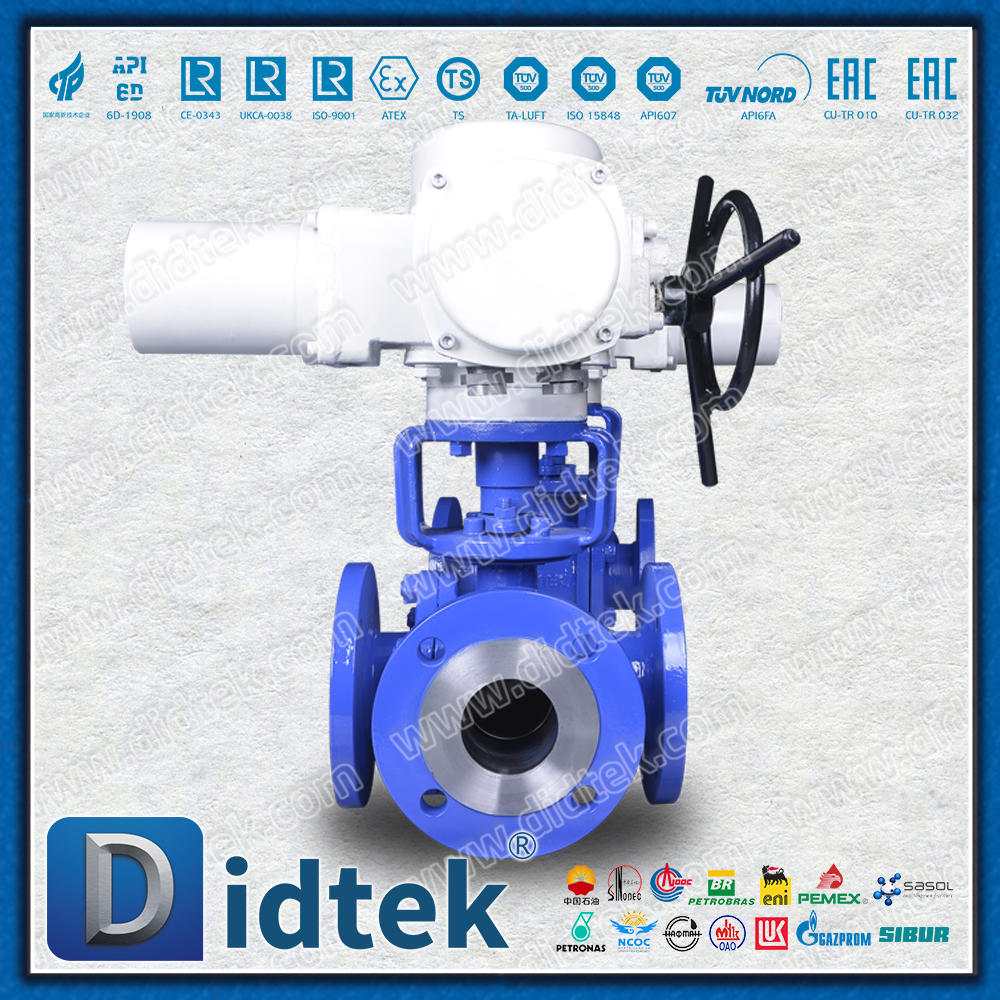

Válvula de bola eléctrica de tres vías

Descripción general del producto

La válvula de bola eléctrica de tres vías es un dispositivo avanzado de control de fluidos controlado por un actuador eléctrico. Adopta un diseño único de canal de flujo en forma de L o T para cambiar, distribuir o mezclar con precisión la dirección del flujo medio en múltiples tuberías. Este producto integra control inteligente, estructura compacta y gestión multifuncional de la dirección del flujo, lo que lo convierte en una solución ideal para lograr el control automatizado de fluidos en procesos industriales modernos.

Especificaciones técnicas

Características del producto

1. Excelente diseño estructural

Diseño integrado compacto: el actuador y el cuerpo de la válvula combinan con precisión, presentando una estructura compacta y ahorrando espacio de instalación.

Configuración multicanal

Canal en forma de L: permite la conmutación de medio entre dos salidas (dos entradas y una salida o una entrada y dos salidas)

Canal T: Permite el desvío, convergencia o corte completo del medio

Optimización de bajo par: el canal de flujo se ha optimizado mediante dinámica de fluidos computacional, reduciendo significativamente el par de operación.

2. Actuador eléctrico de alto rendimiento

Sistema de control inteligente: adopta control por microprocesador y está equipado con protección contra sobrecarga, protección contra sobrecalentamiento y protección de fase.

Control de posición preciso: la precisión de posicionamiento del producto ajustable alcanza ±0,5% y admite el ajuste en cualquier posición intermedia.

Múltiples modos de control: Admite control in situ, control automático remoto y control del sistema distribuido central

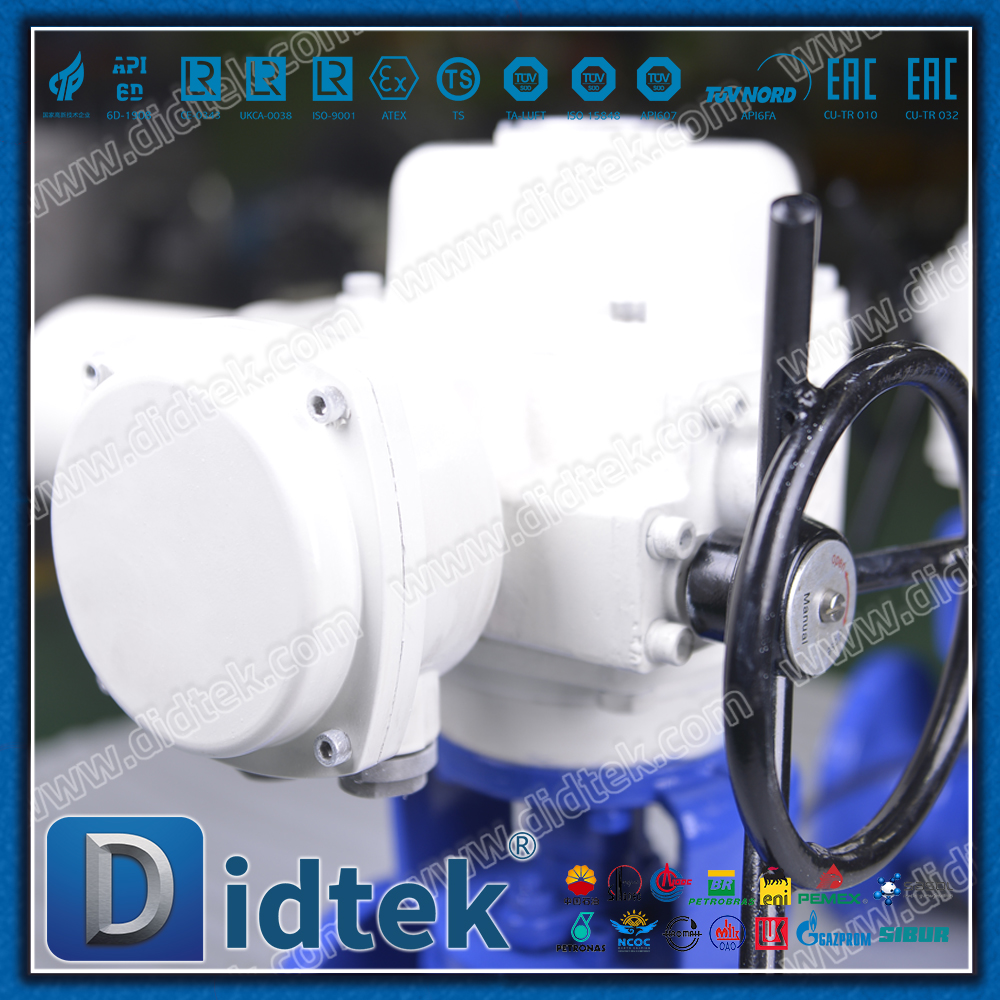

Función de operación manual: Se proporciona un mecanismo de operación manual estándar, que permite la operación manual de emergencia en caso de falla de energía.

3. Rendimiento de sellado confiable

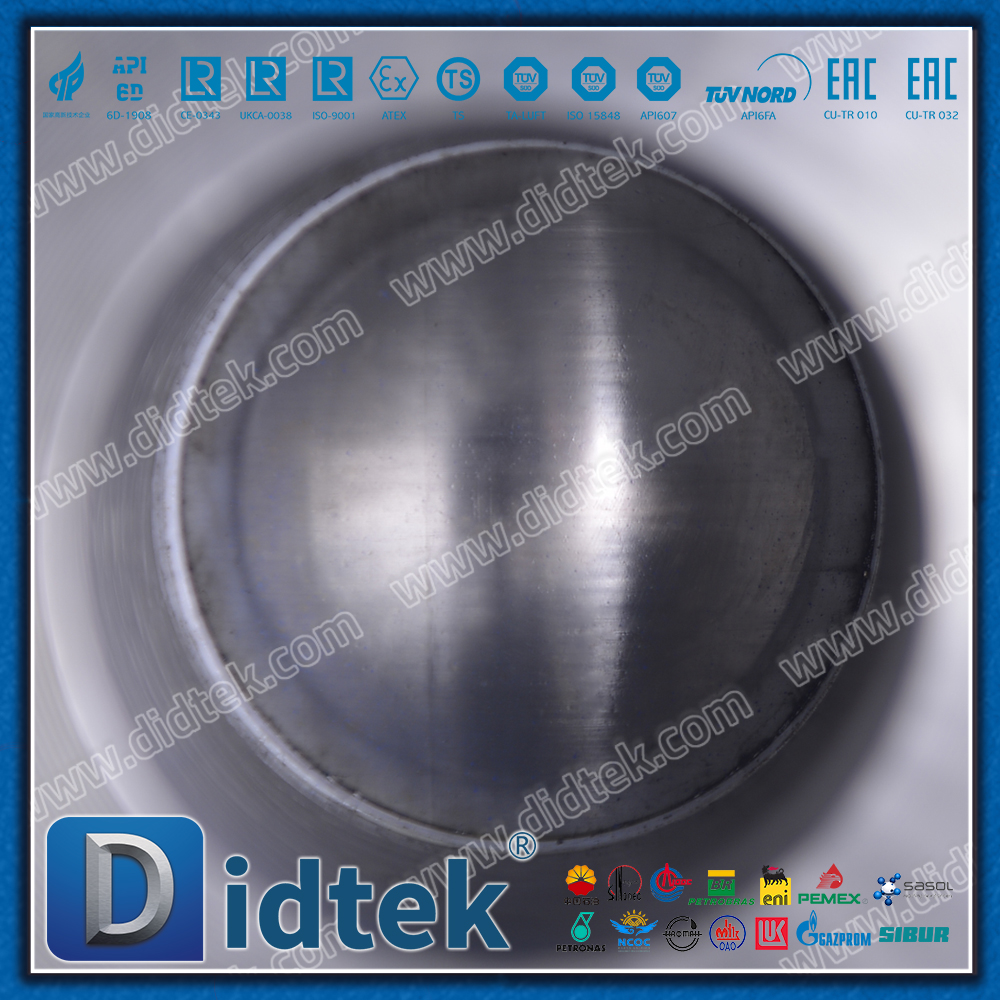

Diseño sin fugas: utiliza esferas rectificadas con precisión y asientos de válvula cargados elásticamente para garantizar un sellado a nivel de burbuja.

Diseño de larga duración: los cojinetes autolubricantes y los materiales de sellado con bajo coeficiente de fricción prolongan la vida útil

Seguridad contra incendios: Diseño ignífugo opcional. Después de que falla el sello blando, se forma un sello secundario de metal a metal.

4. Funciones inteligentes

Función de autodiagnóstico: monitoreo en tiempo real de la carga del motor, la temperatura y el tiempo de funcionamiento

Pantalla digital: una pantalla LCD opcional está disponible para mostrar el grado de apertura y el estado de la válvula en tiempo real

Interfaz de comunicación: Admite comunicación de bus de campo como Profibus-DP y Modbus RTU (opcional)

Campos de aplicación típicos

Sistema HVAC: control de calefacción/refrigeración urbana, conmutación media del sistema solar

Industria de procesos químicos: control de alimentación para recipientes de reacción, dosificación y mezcla de múltiples materias primas.

Proyecto de protección ambiental de tratamiento de agua: filtración y retrolavado, dosificación de químicos y conmutación de múltiples fuentes.

Industria alimentaria y farmacéutica: sistemas CIP/SIP, distribución de medios por tuberías limpias

Equipos industriales en general: Control de sistemas de aire comprimido, gestión del suministro de aceite de sistemas de lubricación.

Parámetros básicos

Clasificación de presión: PN10-PN100 (Clase 150-600)

Rango de temperatura: -40 ℃ a +230 ℃ (dependiendo del material de sellado)

Tensión de alimentación: CA 24 V/110 V/220 V/380 V, CC 12 V/24 V

Señales de control: Señal de conmutación, 4-20 mA, 0-10 V

Métodos de conexión: Brida, rosca, soldadura a tope.

Resumen de valores

La válvula de bola eléctrica de tres vías, a través de la combinación perfecta de control eléctrico inteligente y una innovadora estructura de tres vías, proporciona a los usuarios

Optimización de procesos: simplifique el diseño de tuberías y reduzca la cantidad de válvulas utilizadas

Control preciso: Logre una gestión precisa de la dirección y el volumen del flujo del medio.

Integración de automatización: conéctese fácilmente a sistemas de control como PLC y DCS

Operación confiable: rendimiento estable a largo plazo en condiciones de trabajo duras

Este producto es una opción ideal para mejorar el nivel de automatización de procesos y lograr un control preciso de fluidos, y se usa ampliamente en escenarios de automatización industrial que requieren una gestión compleja de la dirección del flujo.
