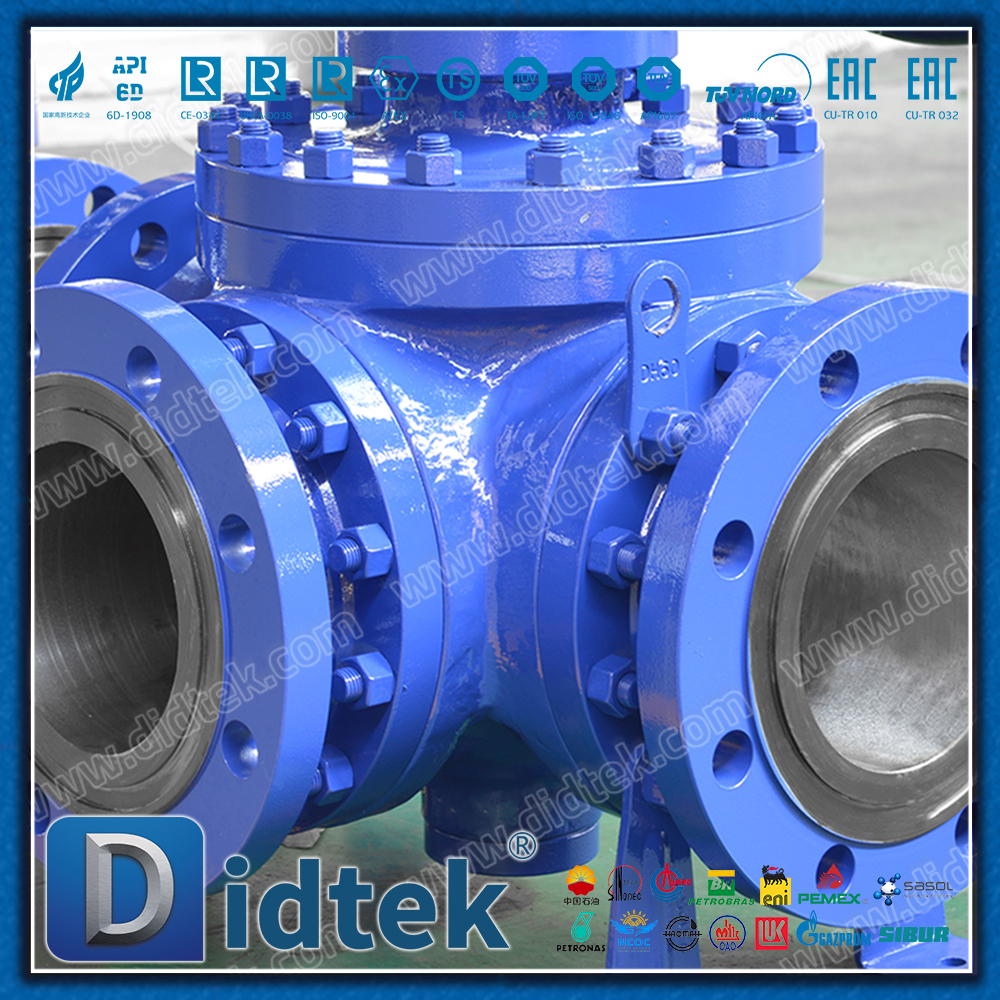

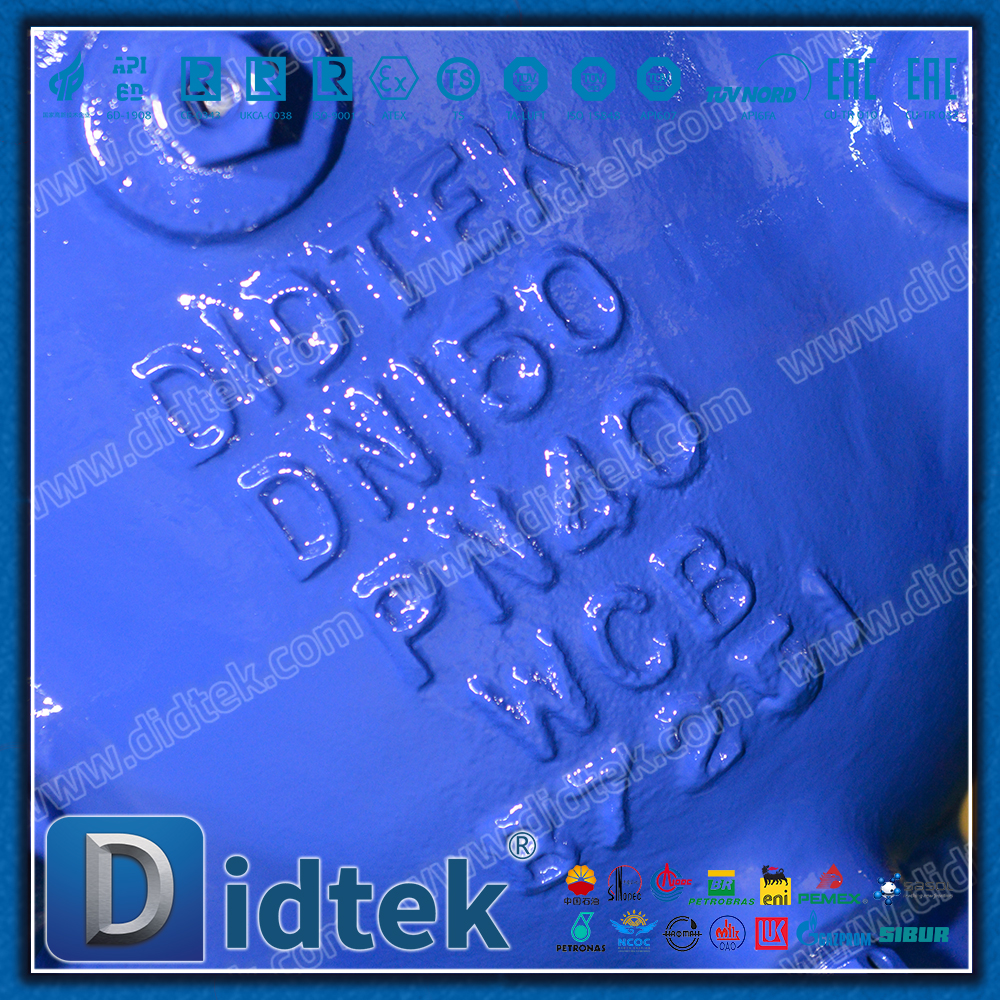

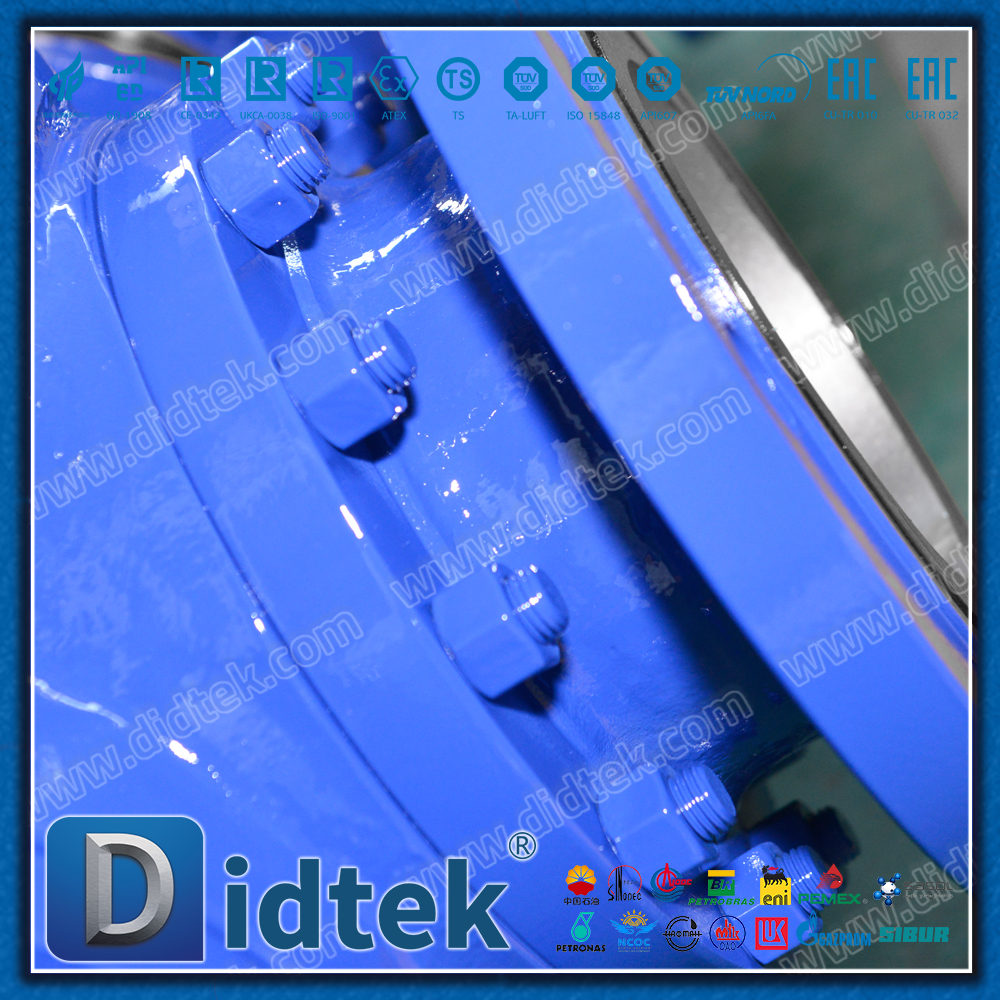

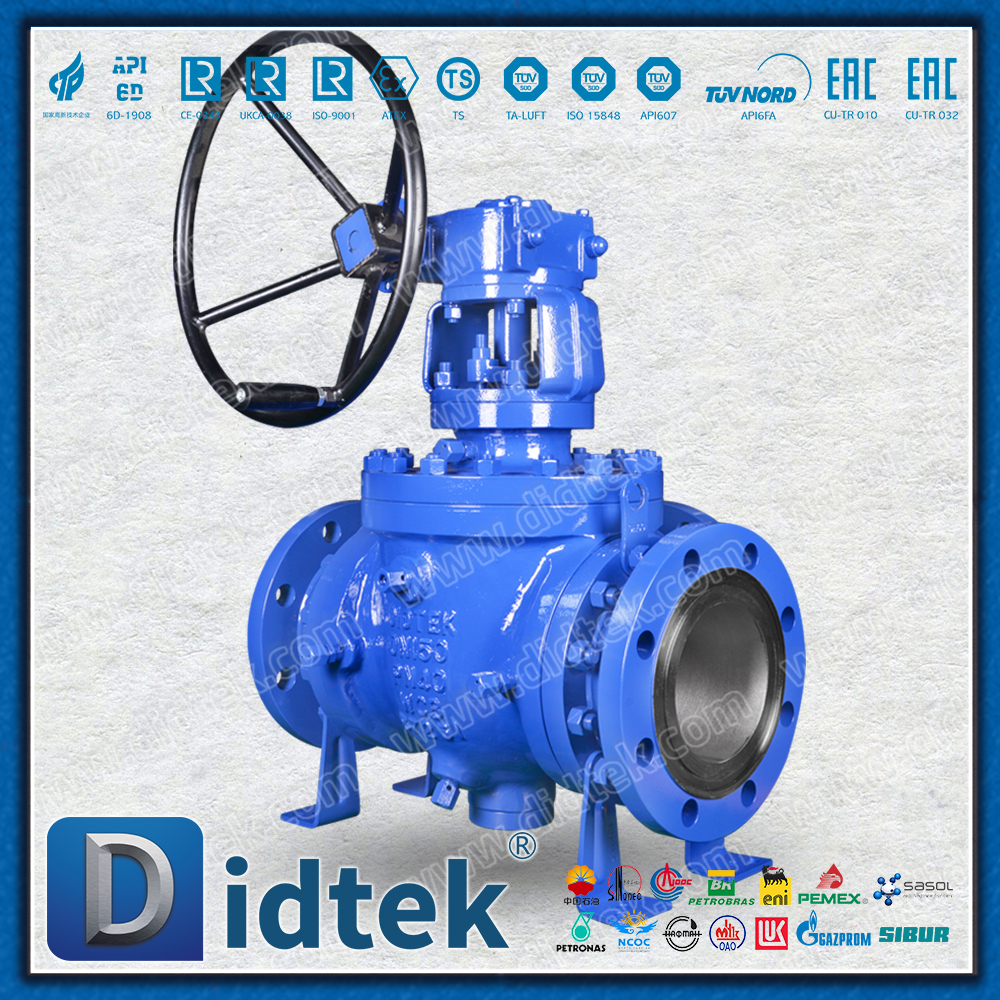

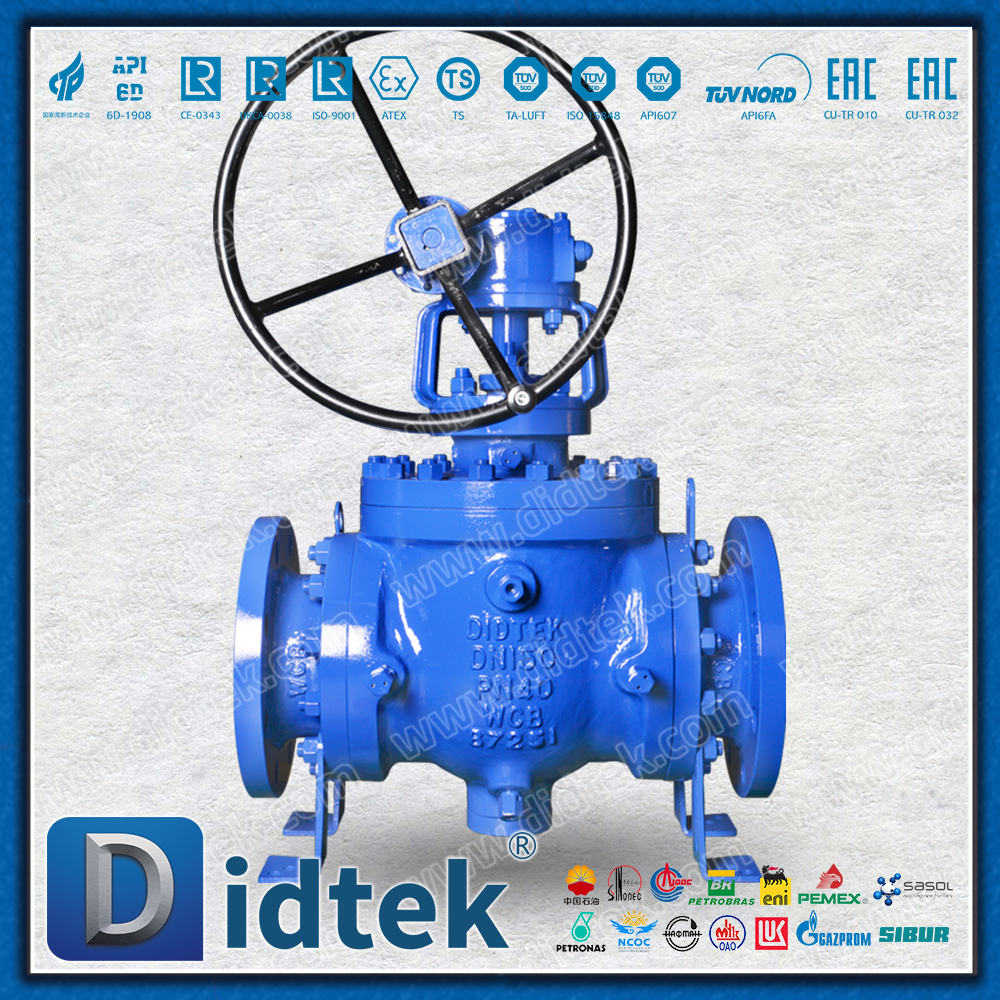

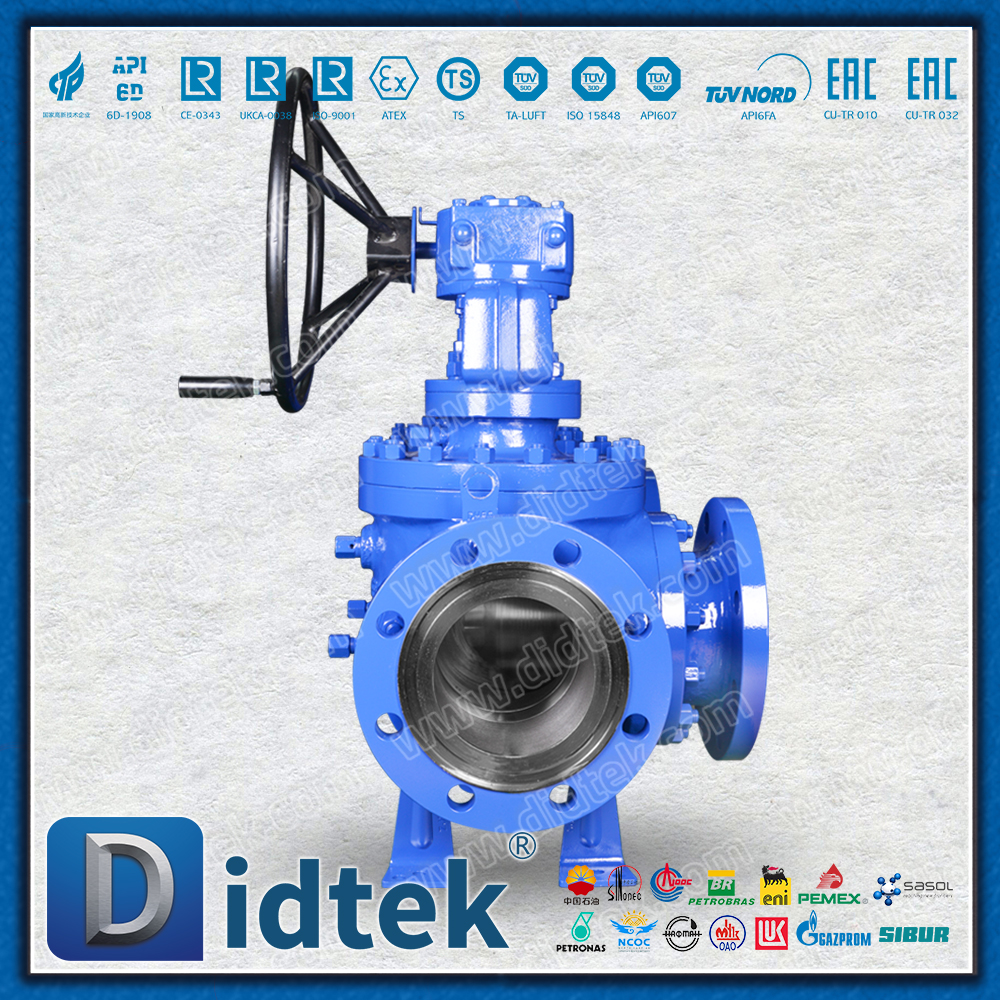

Válvula de bola de tres vías con interfaz tipo L de paso total Didtek WCB

Descripción general del producto

Una válvula de bola de tres vías es un tipo de válvula que controla la dirección o convergencia de fluidos mediante el movimiento de rotación de una bola con un canal. A diferencia de la válvula de bola de dos vías común (que solo puede lograr un simple encendido/apagado), la válvula de bola de tres vías tiene tres puertos de canal y puede realizar funciones más complejas de conmutación, distribución y fusión de la ruta del flujo.

Válvula de bola de tres vías con interfaz tipo L de paso total Didtek WCB

Características principales

Una válvula con múltiples usos: una válvula de bola de tres vías puede reemplazar la combinación de múltiples válvulas de dos vías y accesorios de tubería, simplificando el diseño de la tubería y ahorrando espacio de instalación.

Ruta de flujo flexible: al operar la manija para girar la esfera, es fácil cambiar entre múltiples modos de ruta de flujo.

Buen rendimiento de sellado: al igual que la válvula de bola de dos vías, tiene un excelente rendimiento de sellado cuando está en posición cerrada.

Baja resistencia al flujo: cuando la válvula está completamente abierta, la resistencia del medio que fluye a través del canal de la válvula de bola es muy pequeña.

Operación sencilla: simplemente gire 90° (un cuarto de vuelta) para cambiar la ruta del flujo y la operación es rápida.

Tipos principales y modos de canal.

La principal diferencia entre las válvulas de bola de tres vías radica en la forma de los canales dentro del núcleo de bola, que se dividen principalmente en dos tipos:

Válvula de bola de tres vías tipo T

Canal central: En forma de 'T'.

Características funcionales: Puede lograr desvío, convergencia y conmutación de ruta de flujo.

Modo de trabajo principal

Desvío: Distribuir el fluido de una entrada a dos salidas.

Convergencia: fusionar los fluidos de dos entradas en una salida.

Cambiar: modifica la dirección del flujo del fluido.

Escenario de aplicación: es adecuado para sistemas que requieren la distribución de medios a diferentes canales o la convergencia de múltiples canales de medios.

Válvula de bola de tres vías tipo L

Canal central: En forma de 'L'.

Características funcionales: solo se pueden conectar dos puertos a la vez, utilizados para conmutación bidireccional.

Modo de trabajo principal

Sólo se pueden conectar dos canales, mientras que el tercer canal se cierra simultáneamente.

Generalmente se utiliza para cambiar entre dos canalizaciones de diferentes orígenes o destinos.

Escenario de aplicación: Es adecuado para sistemas que requieren el uso alternativo de dos medios o el transporte alternativo de medios en dos direcciones diferentes. No puede lograr la conexión simultánea de los tres caminos.

Principales campos de aplicación

Las válvulas de bola de tres vías se utilizan ampliamente en: Debido a su capacidad de control direccional flexible

Industrias química y petrolera: se utiliza para conmutación de procesos y distribución de medios en equipos como recipientes de reacción, intercambiadores de calor y líneas de llenado.

Industria farmacéutica y alimentaria: Cumple requisitos de asepsia e higiene, utilizado en sistemas CIP/SIP (limpieza/esterilización en línea) y sistemas de distribución de materiales.

HVAC (Calefacción, Ventilación y Aire Acondicionado): Se utiliza para cambiar sistemas de intercambio de calor y tuberías de torres de enfriamiento.

Tratamiento de agua y protección del medio ambiente: utilizado en retrolavado, muestreo de fluidos y otros procesos.

Tuberías industriales en general: Cualquier situación en la que sea necesario cambiar la dirección del flujo del medio o distribuir el medio.

Resumen

La válvula de bola de tres vías es un componente de control de tuberías multifuncional y altamente eficiente. La elección del tipo T o del tipo L depende completamente de los requisitos específicos del proceso:

Si es necesario conectar tres puertos simultáneamente o realizar desvío/convergencia, se debe seleccionar el Tipo T.

Si sólo es necesario cambiar entre dos caminos, se debe elegir el que tiene forma de L.

Debido a su estructura compacta, operación conveniente y potentes funciones, la válvula de bola de tres vías juega un papel crucial en el control de fluidos industrial moderno.
