Descripción general del producto
La válvula de bola neumática bridada CF8M es una válvula industrial especialmente diseñada para control automático, condiciones de trabajo corrosivas y ambientes de media y alta presión. Puede abrir o cortar de forma rápida y precisa fluidos corrosivos en tuberías mediante la recepción de señales neumáticas.

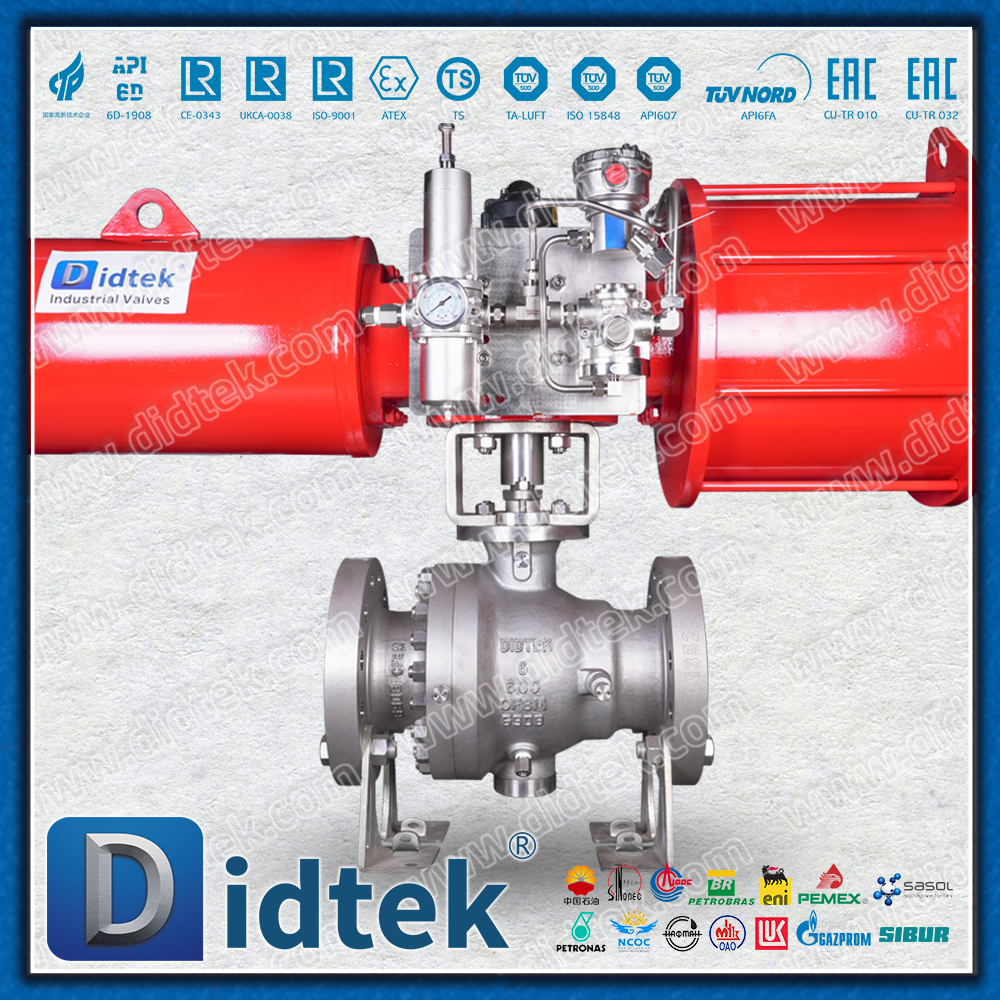

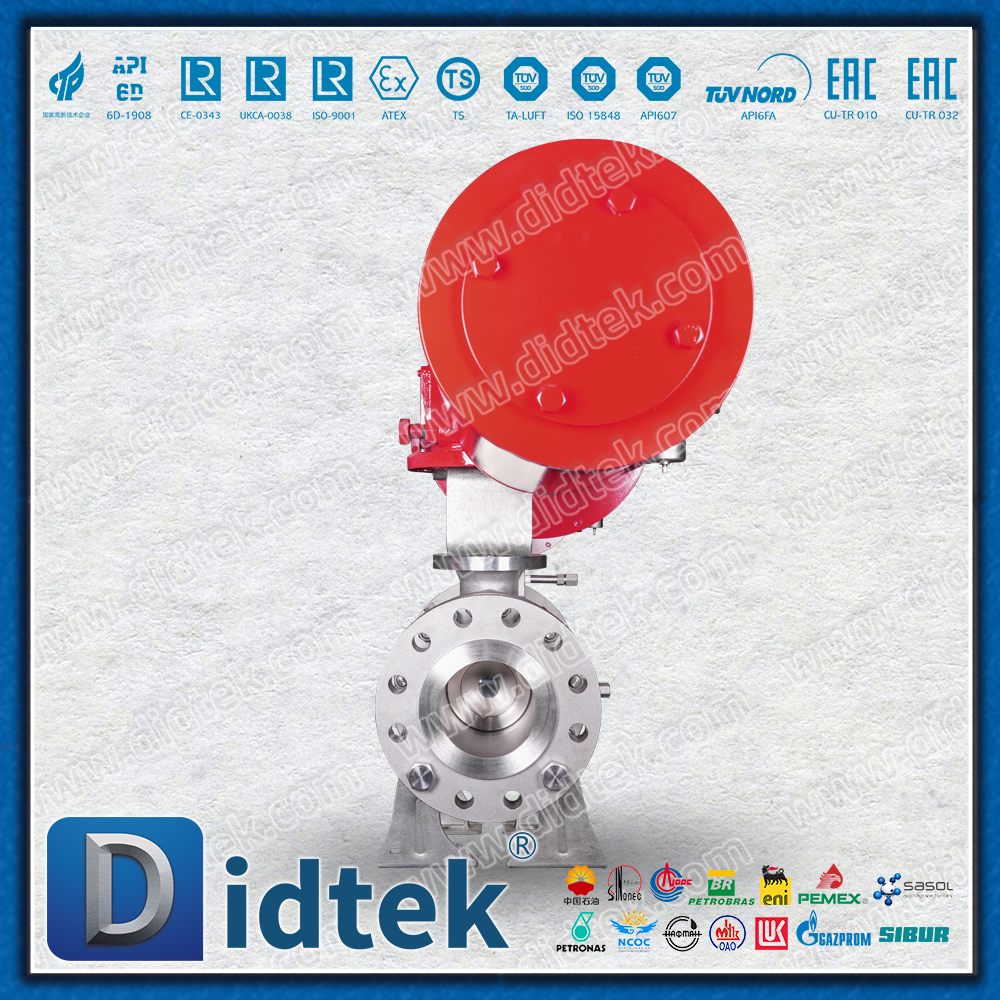

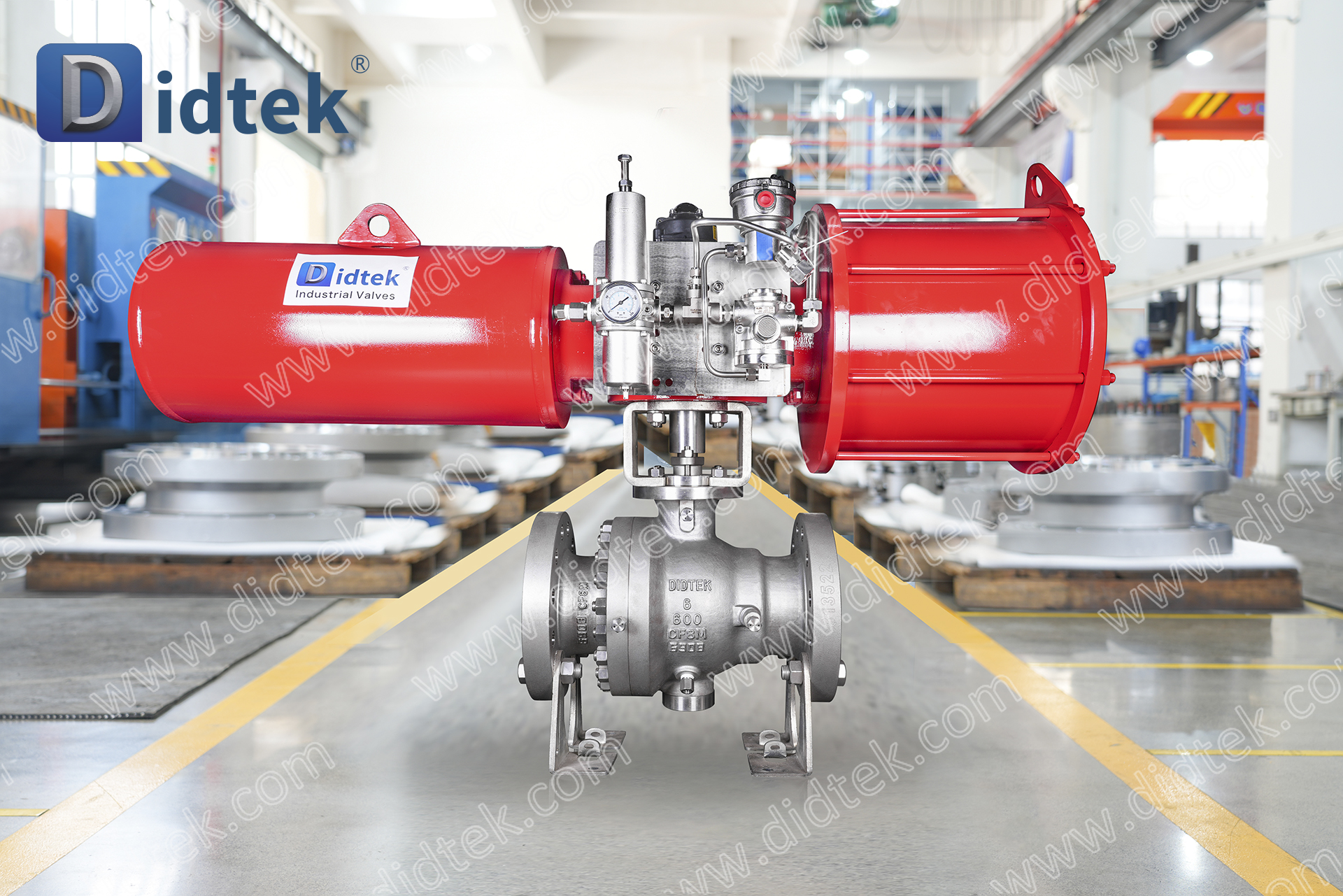

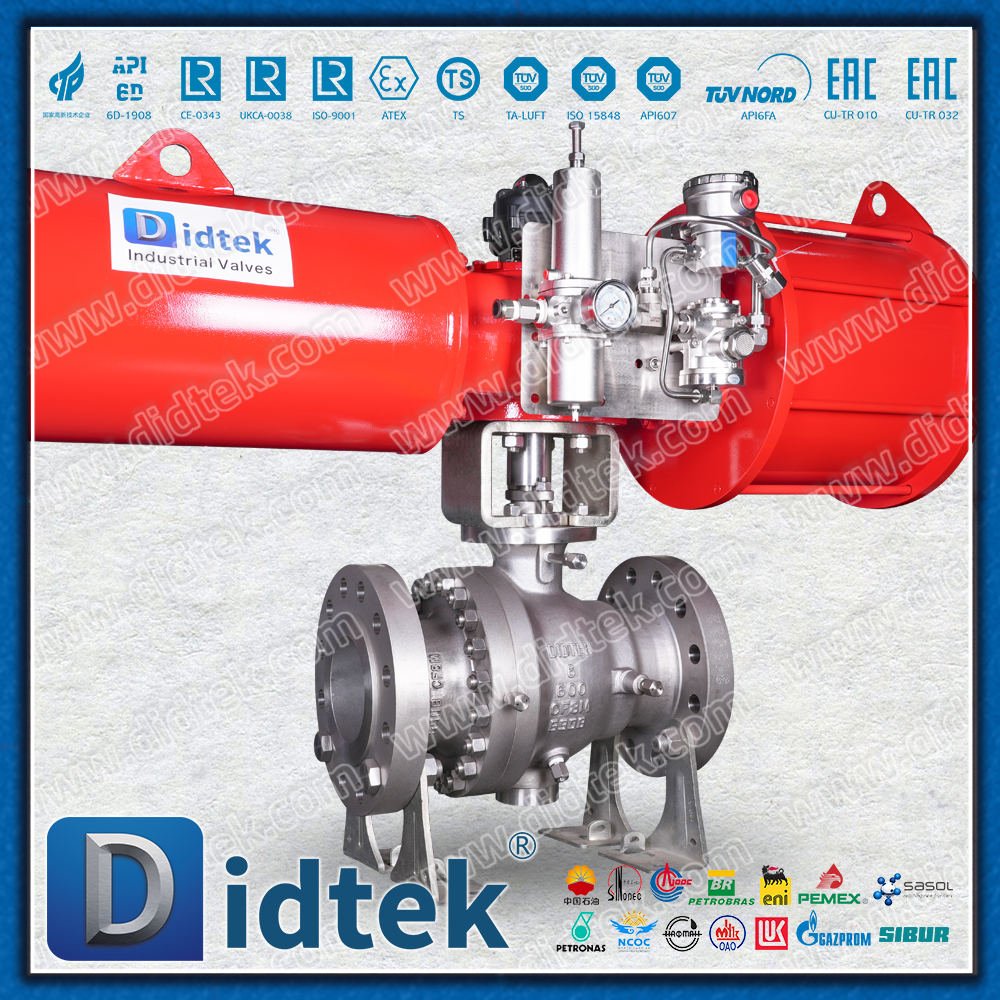

Válvula de bola neumática con brida de paso total Didtek CF8M
Análisis de conceptos básicos
Para entender este producto, podemos dividir su nombre en tres partes:
CF8M - Material del cuerpo de válvula
Este es el grado de fundición de acero inoxidable en la norma americana ASTM, equivalente a CF8M en la norma nacional china. Sus forjados corresponden al acero inoxidable 316.
Características principales: Debido a la presencia de molibdeno (Mo), tiene una excelente resistencia a la corrosión, especialmente para resistir las picaduras de cloruro y la corrosión por grietas, que es superior al acero inoxidable 304 ordinario. Puede soportar muy bien una variedad de soluciones ácidas, alcalinas y salinas.
Medio aplicable: Es muy adecuado para el manejo de medios corrosivos como ácido fosfórico, ácido acético, ácido nítrico, soluciones alcalinas, agua de mar y diversas materias primas químicas.

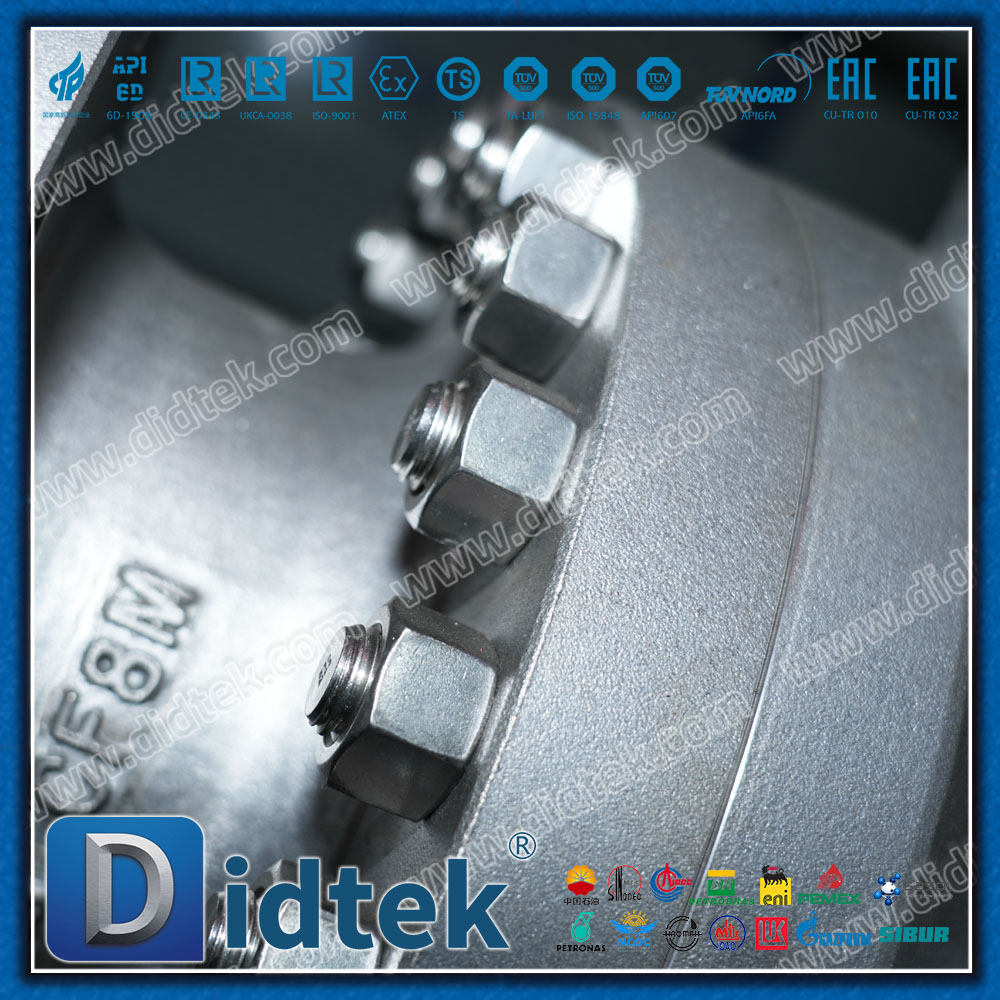

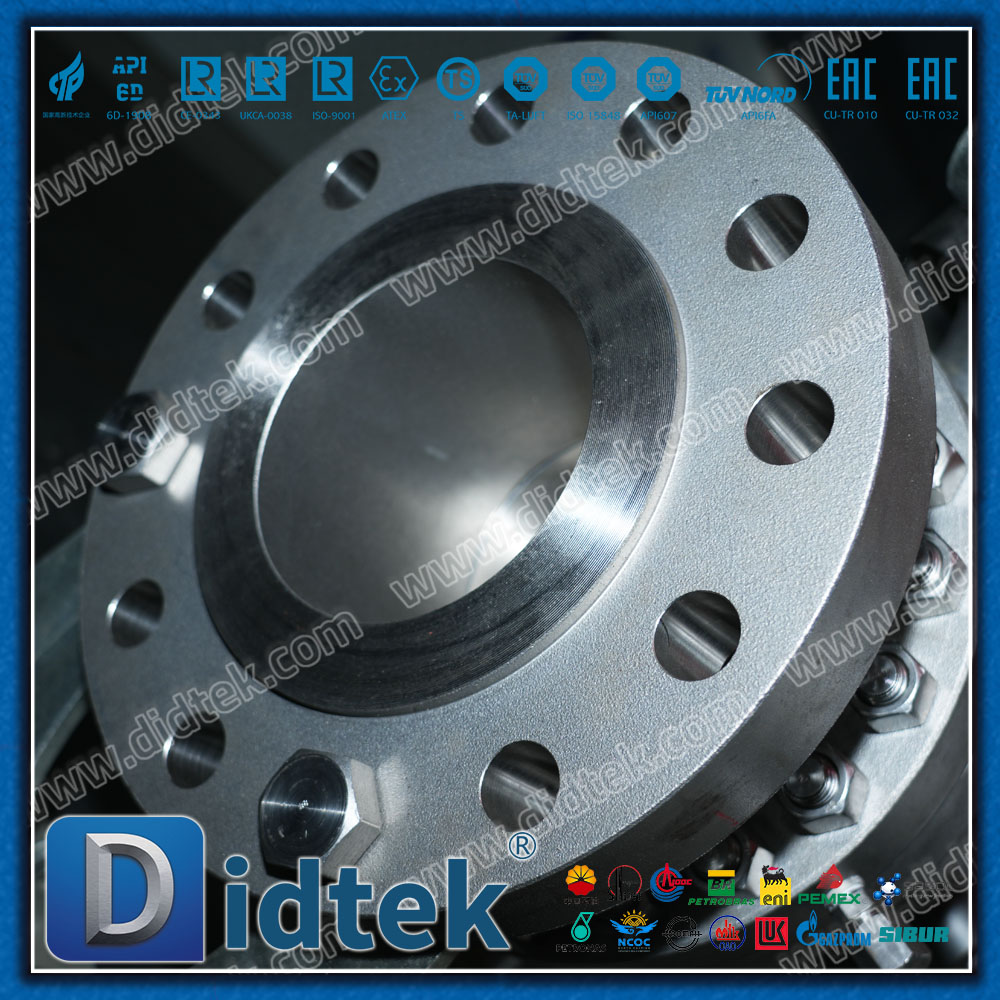

Brida - método de conexión
Se refiere a la válvula con placas de brida en ambos extremos, que están conectadas a las bridas del sistema de tuberías mediante pernos.
Ventajas: Conexión firme, sellado confiable, gran capacidad de carga de presión, fácil de instalar, desmontar y mantener. Es una de las formas de conexión más utilizadas en tuberías industriales.
Válvula de bola neumática: modo de accionamiento y estructura
Válvula de bola: Se refiere a una válvula cuya parte de apertura y cierre es una bola, la cual se puede abrir o cerrar completamente girando 90 grados.
Neumático: Se refiere al uso de aire comprimido como fuente de energía para accionar un actuador neumático (comúnmente conocido como 'cabezal neumático') para abrir y cerrar la válvula de bola.
Ventajas: logra una apertura y cierre rápidos (normalmente en tan solo unos segundos) y un control automatizado remoto, lo que lo convierte en una opción ideal para líneas de producción automatizadas y control de procesos.
Descripción general del producto
La válvula de bola neumática bridada CF8M es una válvula industrial especialmente diseñada para control automático, condiciones de trabajo corrosivas y ambientes de media y alta presión. Puede abrir o cortar de forma rápida y precisa fluidos corrosivos en tuberías mediante la recepción de señales neumáticas.
Principio de funcionamiento básico
El aire comprimido (normalmente de 0,4 a 0,8 MPa) ingresa al actuador neumático, empujando el pistón interno o la estructura de piñón y cremallera para generar torque, lo que hace que el vástago y la bola de la válvula giren 90 grados. Cuando el orificio pasante de la esfera está paralelo al tubo, la válvula se abre y el medio fluye. Cuando el orificio pasante de la esfera es perpendicular al tubo, la válvula se cierra y corta el medio.
Principales características y ventajas
Excelente resistencia a la corrosión: el material CF8M (acero inoxidable 316) lo convierte en la opción preferida para entornos corrosivos como las industrias química, petroquímica y marina.
Respuesta automatizada rápida: los interruptores de accionamiento neumático son rápidos y muy adecuados para aplicaciones que requieren apertura y cierre frecuentes o apagado de emergencia.
Excelente rendimiento de sellado: el asiento de la válvula generalmente está hecho de polímeros de alto rendimiento como PTFE (politetrafluoroetileno) y PPL, que tienen un buen rendimiento de sellado y un bajo coeficiente de fricción.
Canal de fluido liso: cuando se diseña con puerto completo, la resistencia al flujo es extremadamente pequeña, casi nula, y tiene poco impacto en la pérdida de presión de la tubería.
Alta confiabilidad y seguridad
Estructura ignífuga: en caso de incendio, después de quemar las piezas de sellado no metálicas, la válvula de bola puede formar un sello secundario a través del contacto metálico para evitar una gran cantidad de fugas del medio (conforme a las normas API 607/API 6FA).
Diseño antiestático: asegúrese de que la electricidad estática entre la bola y el vástago de la válvula y el cuerpo de la válvula pueda descargarse, evitando la acumulación de electricidad estática que pueda provocar chispas.
Diseño antivuelo del vástago de la válvula: incluso en caso de presión anormal en la cámara de la válvula o sello del vástago de la válvula dañado, la presión media no empujará el vástago de la válvula hacia afuera, lo que garantiza la seguridad del operador.
Fácil de integrar e instalar
Los estándares de conexión de bridas son universales (como GB/T, HG/T, ANSI, DIN, JIS).
El actuador cumple con la norma internacional ISO 5211 y está diseñado sobre una plataforma alta. Se puede instalar cómodamente con actuadores neumáticos o eléctricos de diferentes marcas y se le pueden acoplar diversos accesorios.
Industrias de aplicación típicas
Ingeniería química y petroquímica: Transporte y corte de diversos medios corrosivos como ácidos, álcalis y solventes.
Industria farmacéutica y bioingeniería: Tuberías de proceso con requisitos de higiene y resistencia a la corrosión.
Tratamiento de aguas y protección del medio ambiente: Dosificación y control de fluidos en sistemas de tratamiento de aguas residuales y desalinización de agua de mar.
Alimentos y bebidas: Procesos que cumplen altos estándares de higiene y pueden contener componentes corrosivos (como ácidos y agentes de limpieza).
Metalurgia y energía: Agua de alimentación de calderas, sistemas de refrigeración, desulfuración de gases de combustión, etc.
Buques e Ingeniería Marina: Diversos sistemas resistentes a la corrosión del agua de mar.

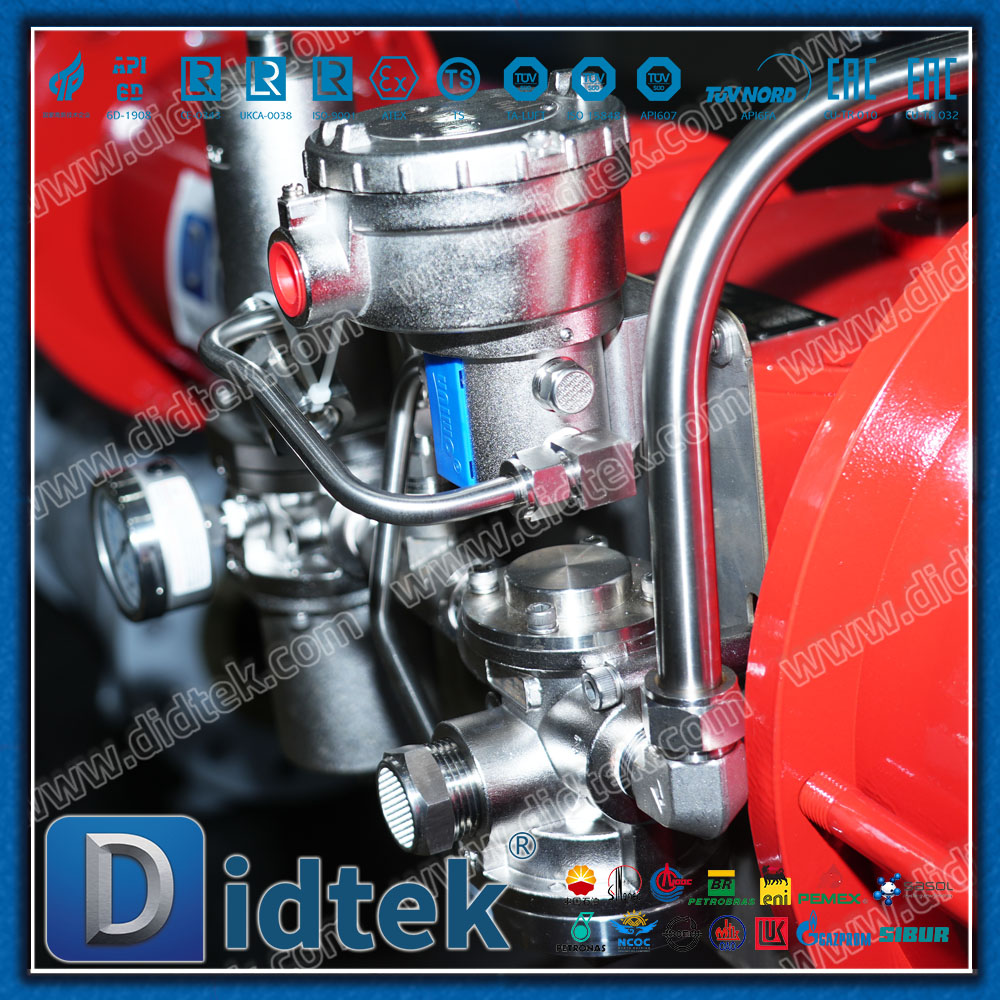

Accesorios de uso común
Para lograr funciones más complejas, los actuadores neumáticos suelen equiparse con los siguientes accesorios:
Válvula solenoide: Controla el encendido y apagado del aire comprimido para lograr un control remoto mediante señales eléctricas.
Final de carrera: Devuelve la señal de posición abierta o cerrada de la válvula a la sala de control central.
Conjunto de tres piezas de tratamiento de fuente de aire: filtrar el aire comprimido, regular la presión y lubricar el aire con aceite.
Mecanismo de volante: en caso de falla de la fuente de aire, se puede realizar una operación manual de emergencia.
