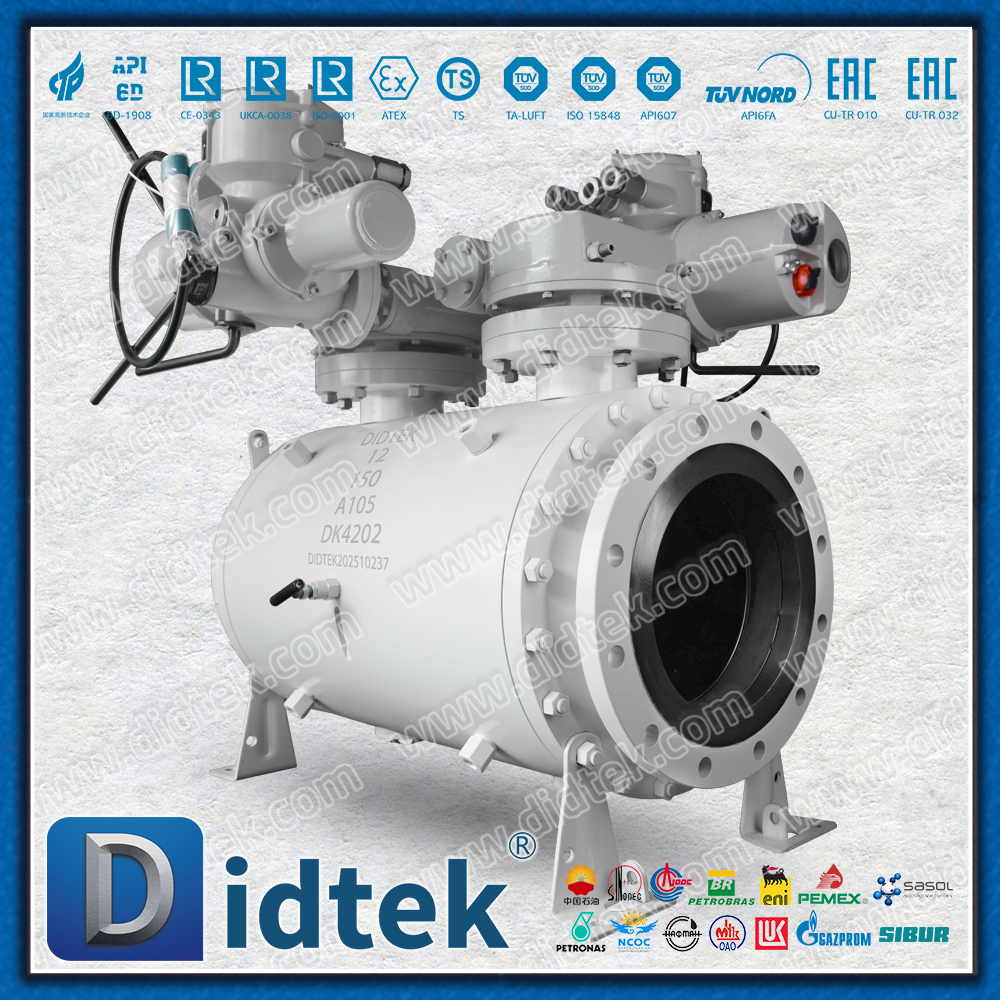

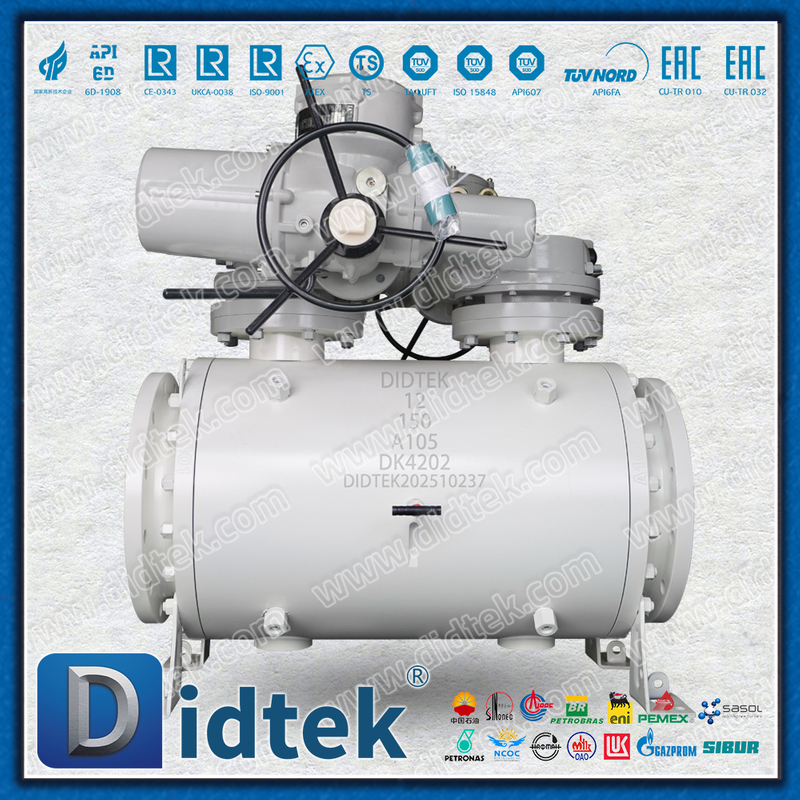

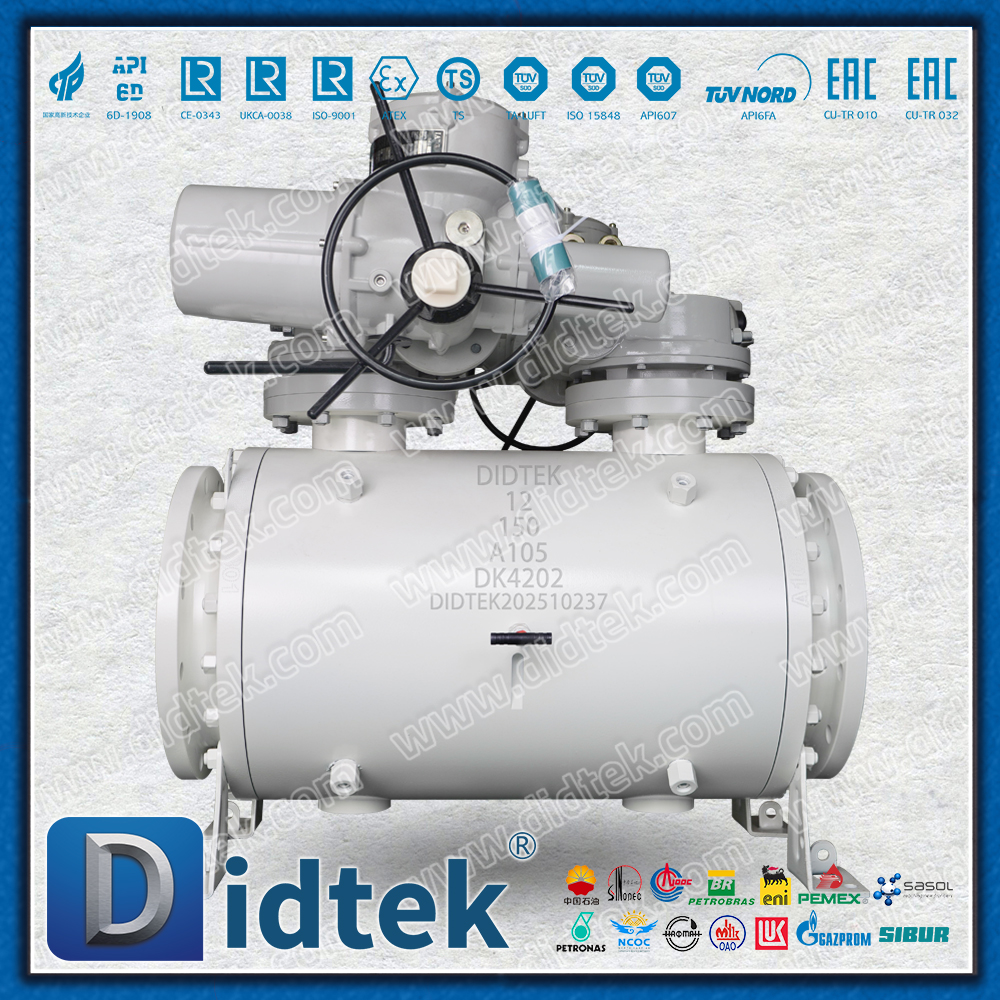

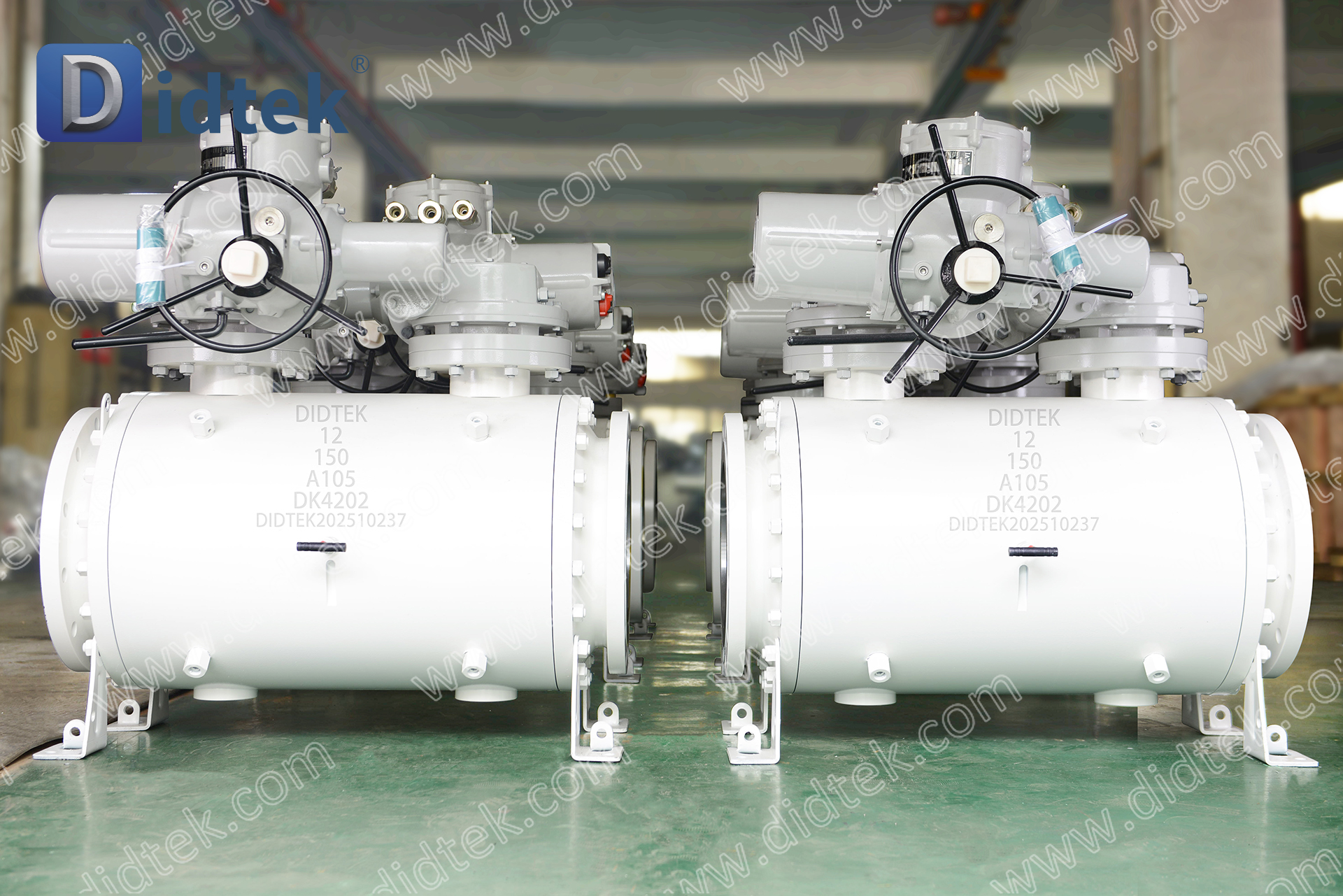

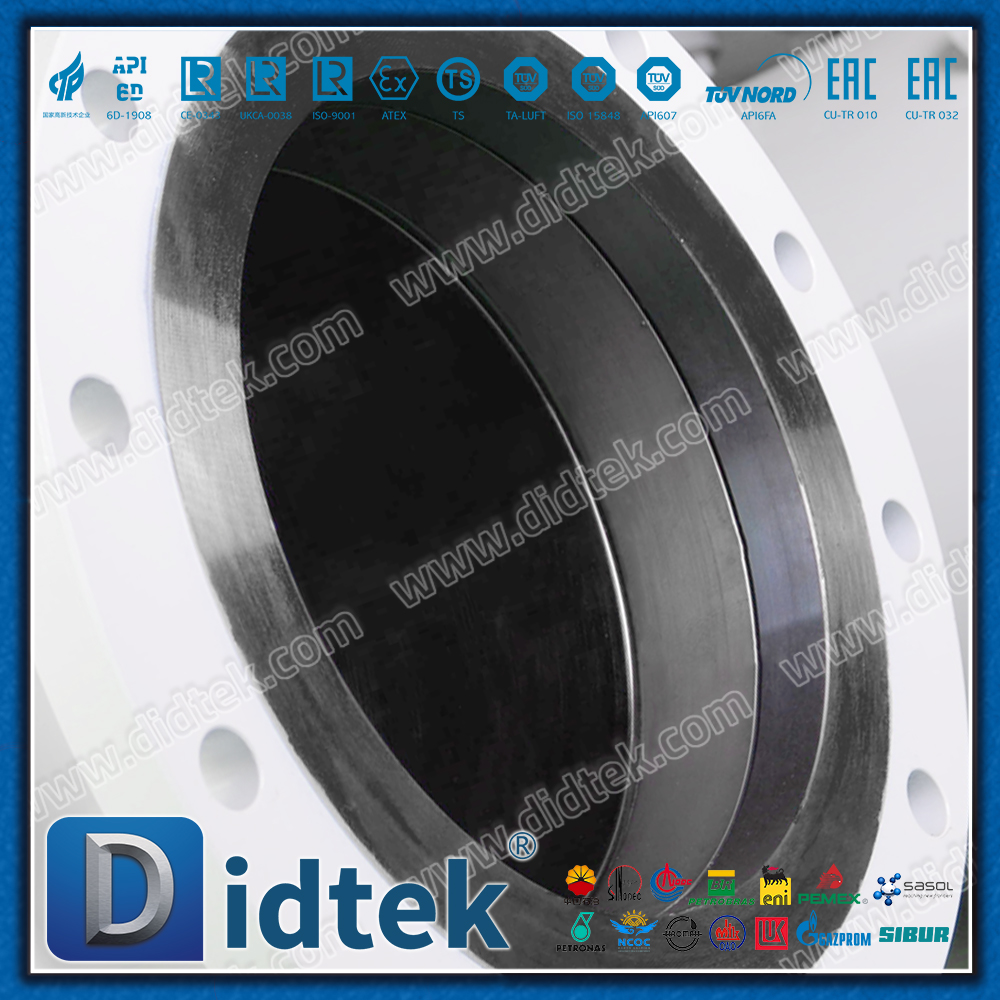

Válvulas de bola de funcionamiento eléctrico Didtek DBB

Descripción general del producto

La válvula de bola eléctrica DBB es una válvula de bola de alto rendimiento que integra funciones duales de bloqueo y seguridad de descarga con un actuador eléctrico. Su objetivo principal de diseño es aislar, liberar presión y realizar un monitoreo del estado en línea de secciones de tubería específicas de manera segura sin interrumpir todo el flujo del proceso, y lograr un control automatizado remoto, rápido y preciso mediante accionamiento eléctrico.

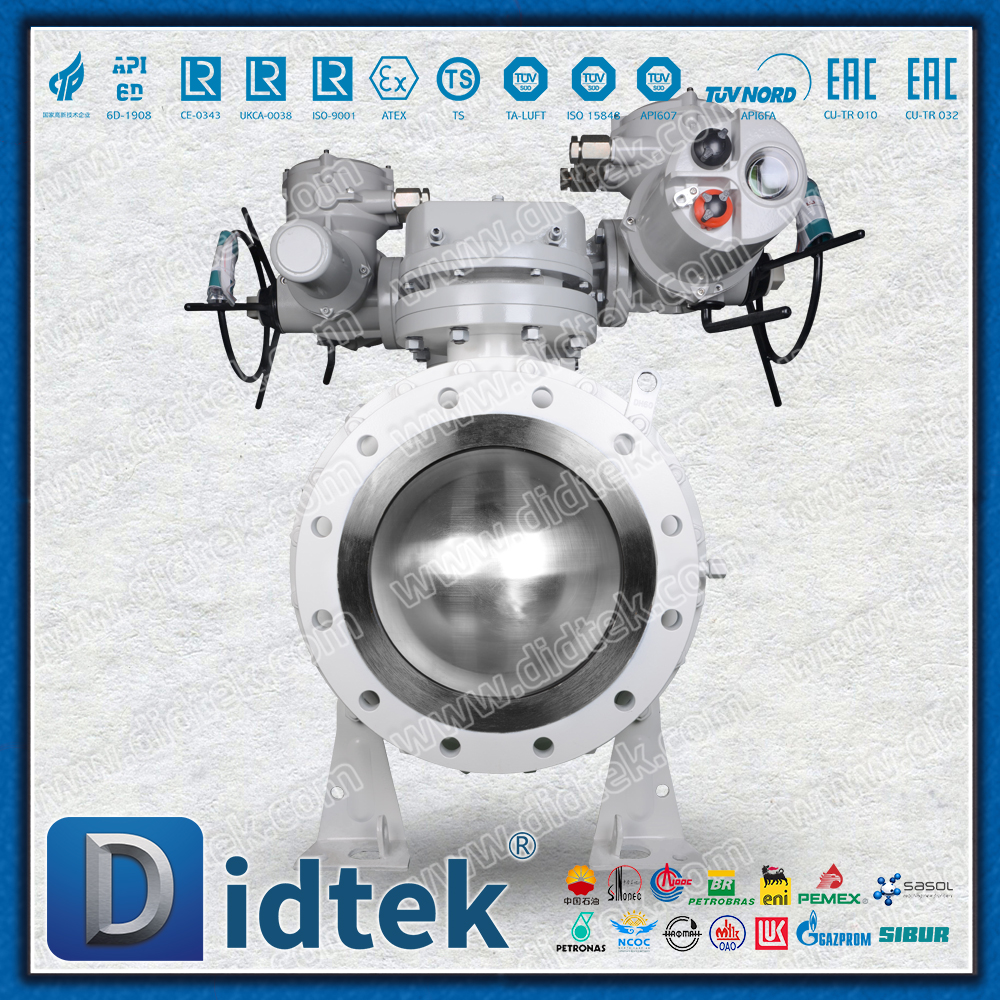

Válvulas de bola de funcionamiento eléctrico Didtek DBB

Explicación detallada de las funciones principales

1. Función DBB: núcleo de seguridad

DBB es la abreviatura de 'Double Block and Bleed', que es la función característica de esta válvula.

Doble bloqueo: cuando la válvula está en la posición cerrada, las dos superficies de sellado en su interior (generalmente los asientos de la válvula aguas arriba y aguas abajo) pueden bloquear simultánea e independientemente el flujo del medio desde ambas direcciones de la tubería.

Función: Crear una sección de aislamiento confiable en la tubería para mantenimiento de equipos, calibración de instrumentos o segmentación de sistemas.

Descarga: Entre los dos sellos de bloqueo, hay una válvula de descarga dedicada.

Función: Liberar la presión de la cámara de la válvula: Liberar de forma segura la presión media atrapada en la cámara intermedia de la válvula.

Verifique el rendimiento del sellado: abra la válvula de descarga. Si no sale ningún medio, esto demuestra que los sellos en ambas direcciones son efectivos y el aislamiento es seguro.

Descargue el medio residual: guíe el medio peligroso o dañino en la cavidad intermedia hacia el sistema de recolección seguro.

2. Funcionamiento eléctrico: núcleo impulsor

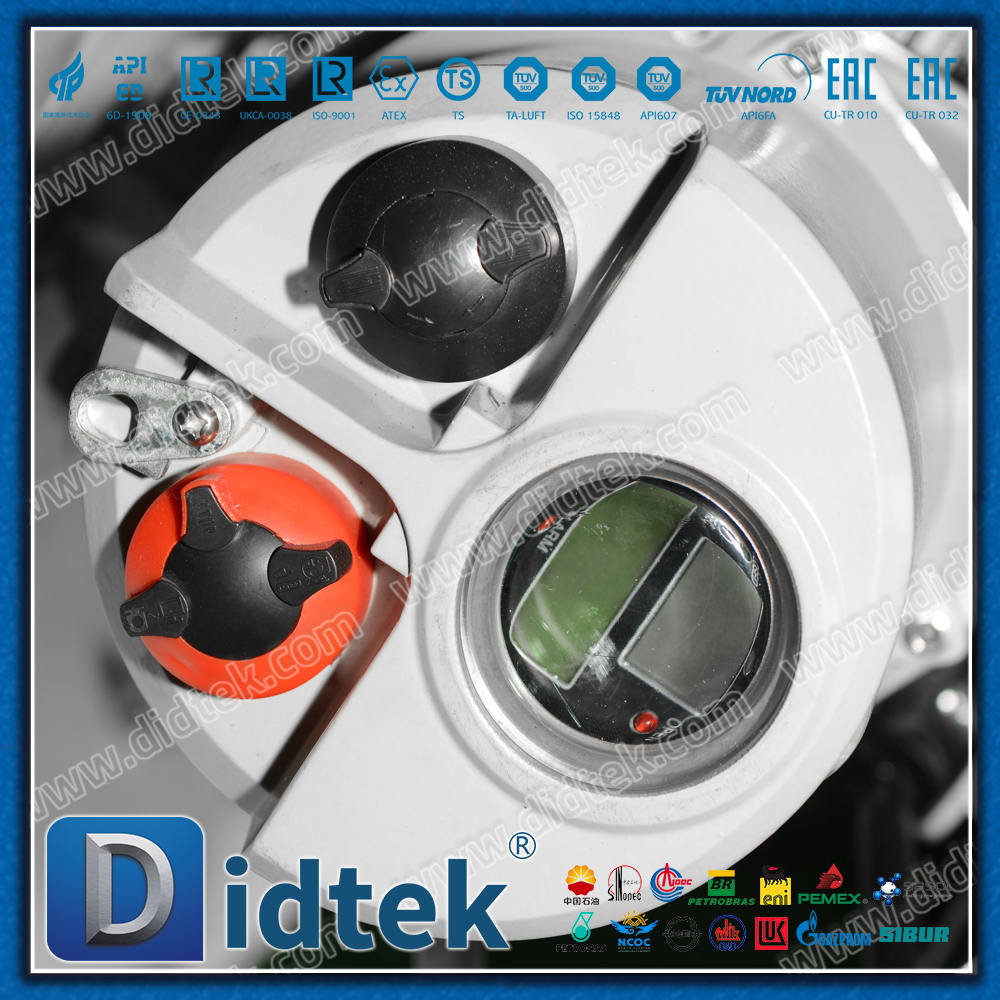

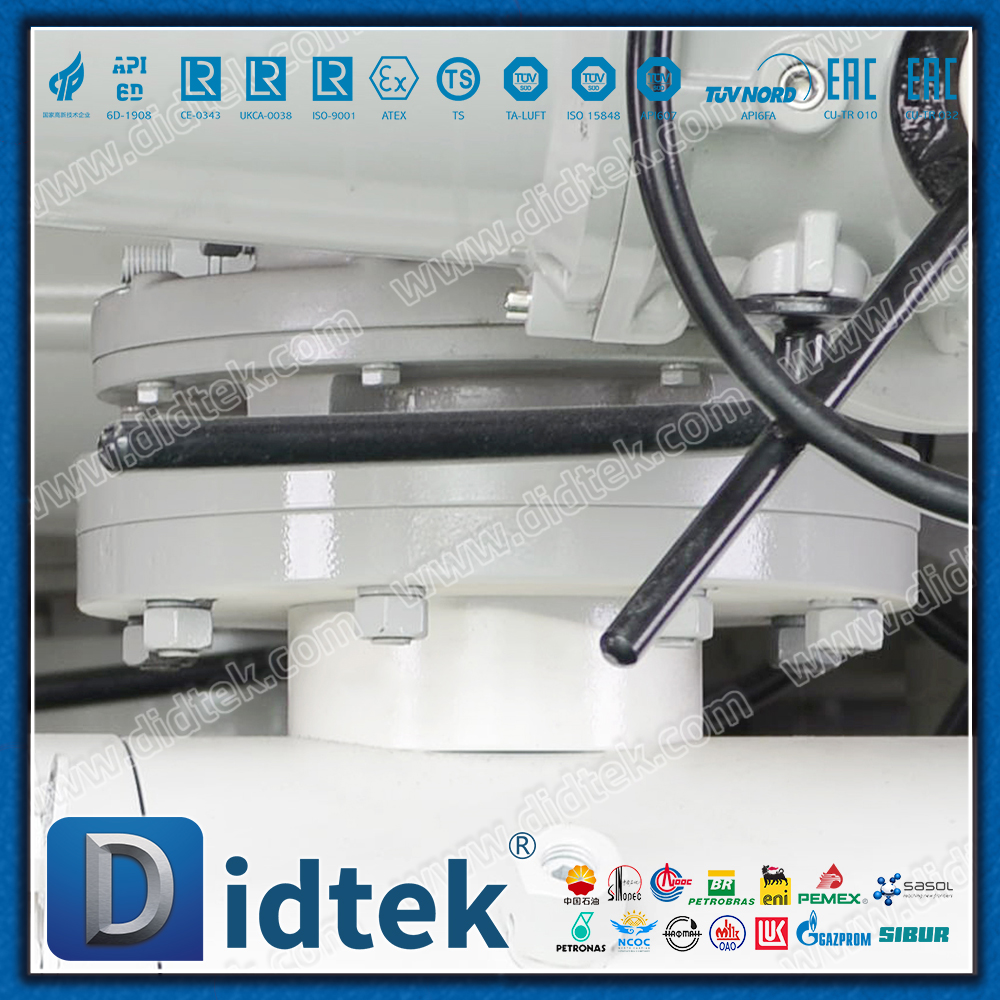

La válvula está equipada con un actuador eléctrico, lo que aporta la ventaja de la automatización:

Control automático remoto: se puede integrar fácilmente en sistemas de control como DCS y PLC para lograr aislamiento remoto con un solo clic, control de programa o funciones de bloqueo de emergencia (ESD).

Acción rápida: el actuador eléctrico puede proporcionar una velocidad de apertura y cierre de segundo nivel, cumpliendo con los requisitos del proceso para el apagado de emergencia.

Retroalimentación de estado precisa: Los sensores de posición incorporados pueden proporcionar retroalimentación en tiempo real de las señales de 'abierta', 'cerrada' o de 'falla' de la válvula a la sala de control.

Alto empuje y confiabilidad: ofrece un gran torque y es adecuado para condiciones de trabajo de gran diámetro y alta presión. Depende únicamente de la electricidad y no requiere fuentes de aire complejas ni sistemas hidráulicos.

3. Válvula de bola - Cimentación estructural

El cuerpo de la válvula adopta una estructura de válvula de bola y tiene ventajas inherentes:

Baja resistencia al flujo y alto caudal: cuando se diseña con paso total, el diámetro interior del canal de flujo es básicamente el mismo que el de la tubería, lo que resulta en una pérdida de presión mínima.

Cambio rápido: la bola se puede abrir o cerrar completamente girando 90°.

Excelente rendimiento de sellado: el uso de materiales de sellado avanzados (como PTFE, sellos metálicos) puede lograr un sellado de grado ANSI VI o sin fugas.

Resumen de principales ventajas

Seguridad excepcional: la función DBB ofrece aislamiento confiable y métodos seguros de emisión/detección en línea, lo que reduce significativamente los riesgos de mantenimiento y los impactos ambientales.

Altos niveles de automatización y eficiencia: los actuadores eléctricos permiten la operación remota, lo que permite completar procedimientos de seguridad complejos sin la necesidad de personal en el sitio, mejorando así la eficiencia operativa y el nivel de inteligencia de la fábrica.

Ahorro de espacio y costos: una válvula de bola eléctrica DBB puede reemplazar la combinación tradicional de 'dos válvulas de cierre + una válvula de descarga', ahorrando espacio de instalación, materiales de tubería y costos de instalación.

Operación conveniente: la integración de múltiples pasos, como aislamiento, descarga y verificación, en la operación automatizada de una sola válvula simplifica el proceso de operación.

Alta confiabilidad: Combinando la robustez y durabilidad de las válvulas de bola con la estabilidad y confiabilidad de los actuadores eléctricos, garantiza un funcionamiento a largo plazo en aplicaciones críticas.

Campos de aplicación típicos

Esta válvula es particularmente adecuada para aplicaciones que requieren aislamiento frecuente, mantenimiento en línea o manipulación de medios peligrosos.

Petróleo y gas: Aislamiento de equipos en estaciones de corte de ductos, áreas de plantas de proceso y aislamiento y descarga de los cilindros receptores y despachadores de pigmentadores.

Ingeniería química e industria petroquímica: Aislamiento de entrada y salida de reactores, tanques y bombas para mantenimiento de seguridad, muestreo y mantenimiento de instrumentos.

Industria energética: aislamiento de seguridad del agua de alimentación de calderas, sistemas de muestreo de vapor y sistemas de dosificación de productos químicos.

Cualquier punto de aislamiento de proceso que requiera la realización de automatización y enclavamientos de seguridad.

Conclusión

Las válvulas de bola de funcionamiento eléctrico DBB no son simplemente un simple interruptor. Es una solución de ingeniería de alto rendimiento que integra aislamiento de seguridad, monitoreo en línea y control automático. Hace que importantes procesos de seguridad sean eficientes y confiables a través de la tecnología de automatización y es un componente clave para mejorar el nivel de seguridad intrínseca y el grado de automatización en las industrias de procesos modernas.

Especificación de diseño:
