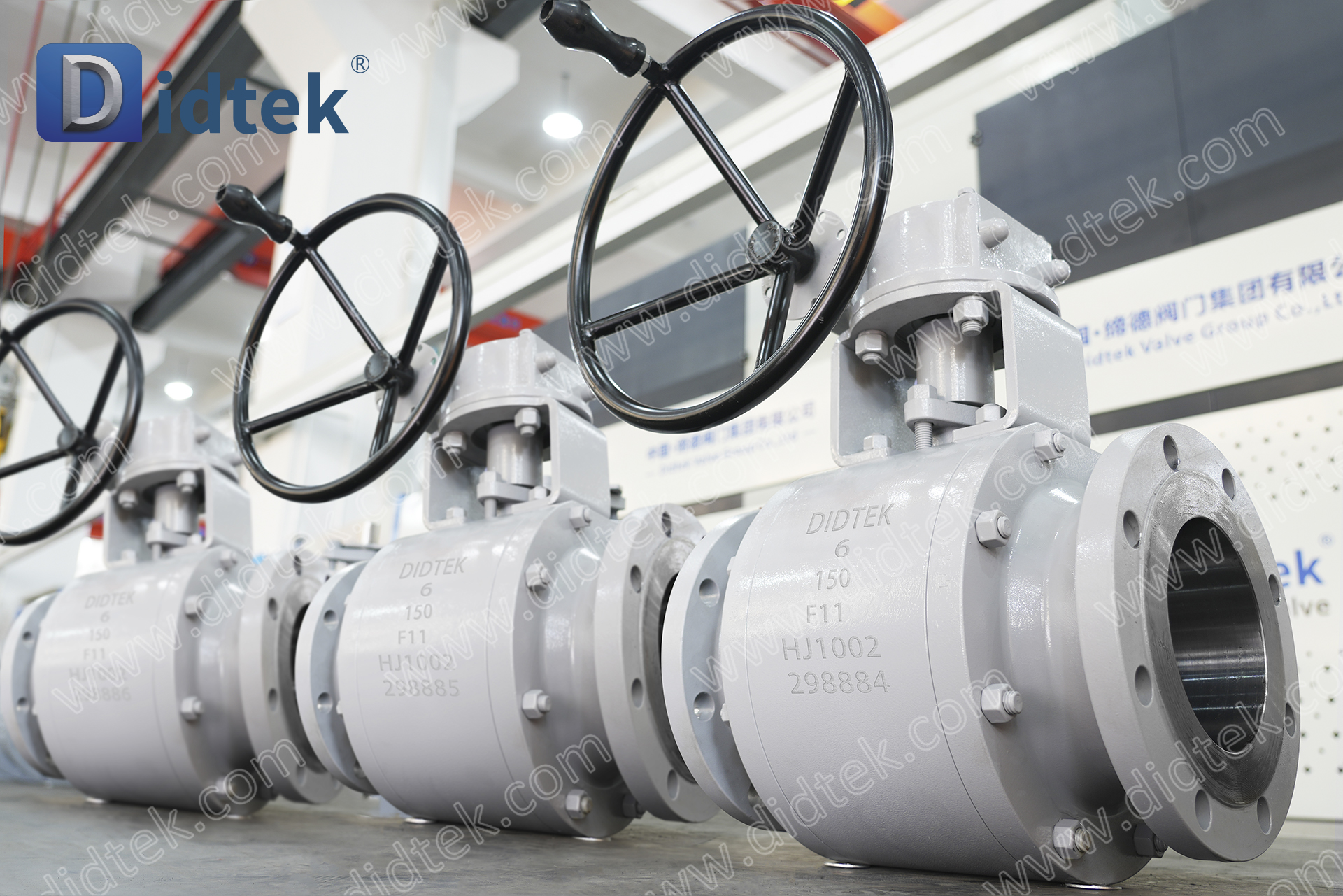

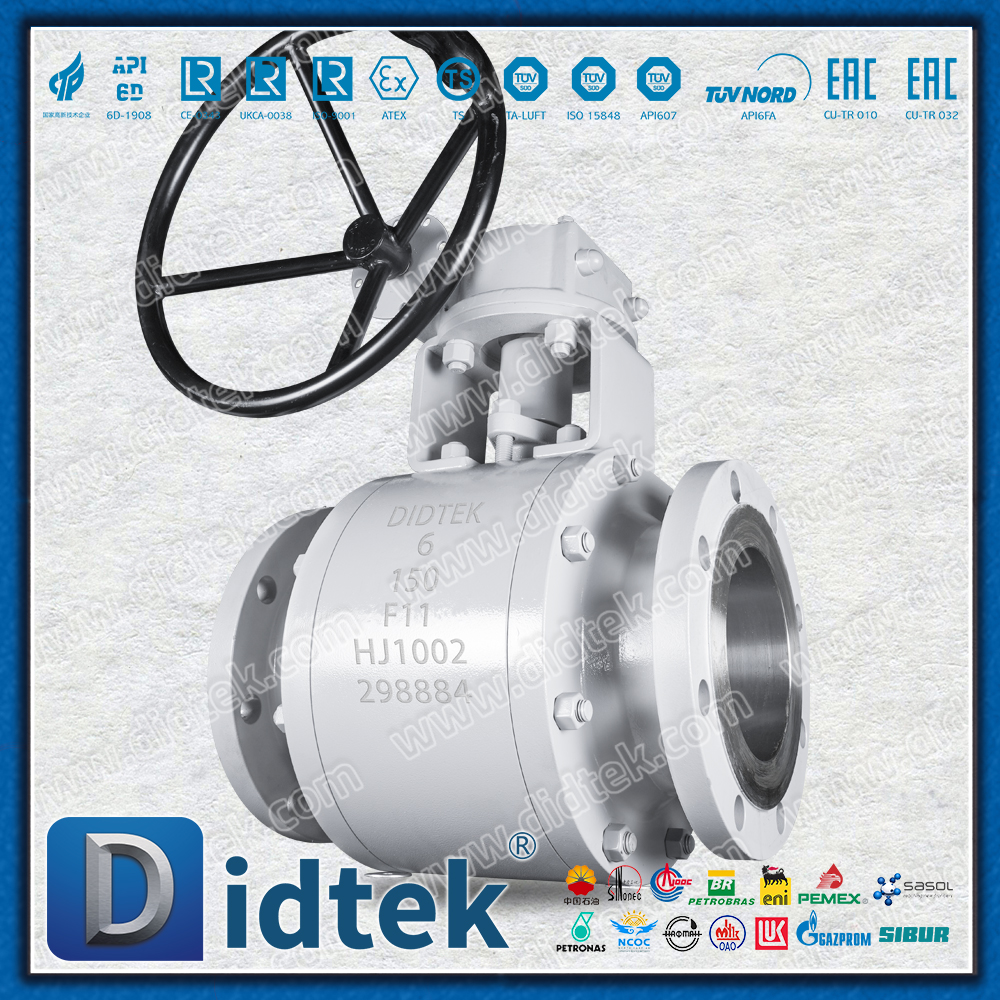

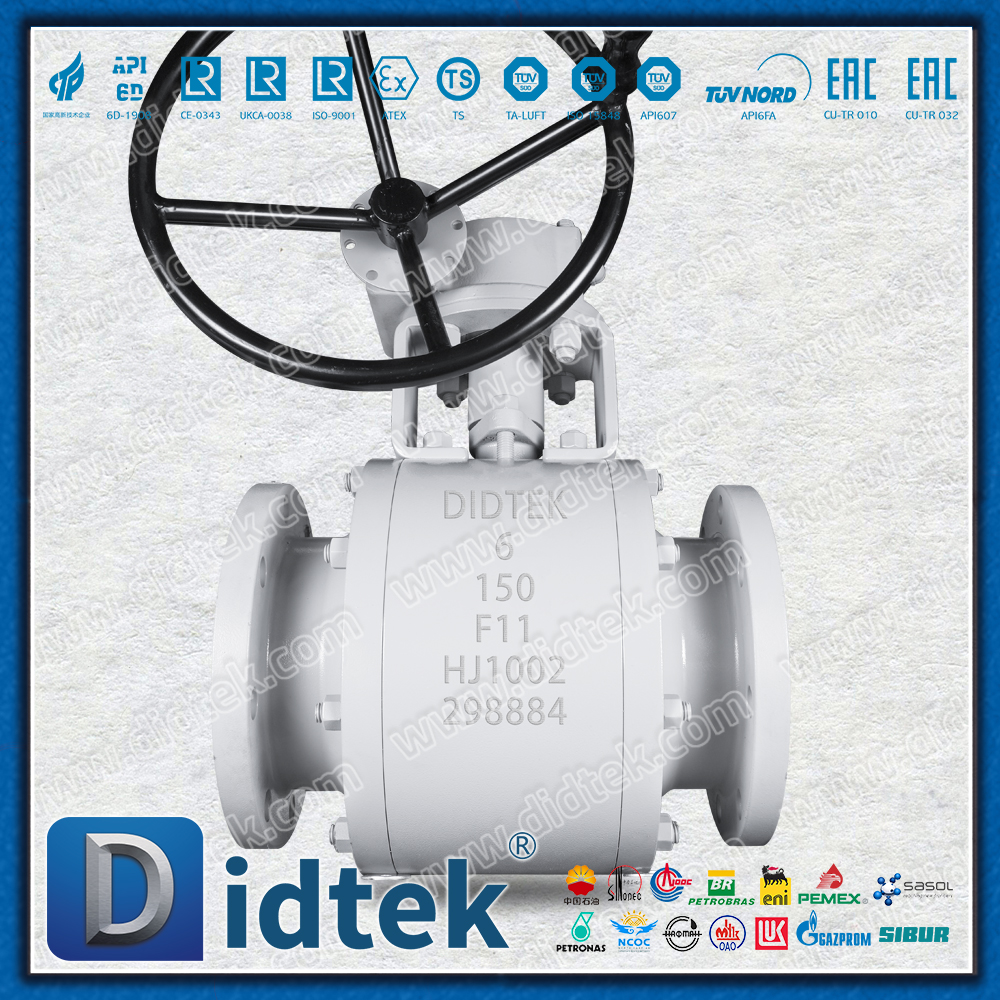

Válvula de bola flotante F11 forjada con brida sellada con perno de paso total Didtek

Descripción general del producto

Esta es una válvula de bola industrial de alto rendimiento especialmente diseñada para condiciones de trabajo duras.

Válvula de bola flotante F11 forjada con brida sellada con perno de paso total Didtek

Características principales

Válvula de bola flotante Principio de funcionamiento: La bola 'flota' dentro de la cavidad de la válvula y está sostenida por dos asientos de válvula aguas arriba y aguas abajo. Cuando la válvula está cerrada, bajo el empuje de la presión media, la bola sufrirá un ligero desplazamiento y presionará firmemente contra el asiento de la válvula en el extremo de salida, formando así un sello.

Características: Estructura relativamente simple, buen rendimiento de sellado y una forma común de válvulas de bola de diámetro mediano y pequeño.

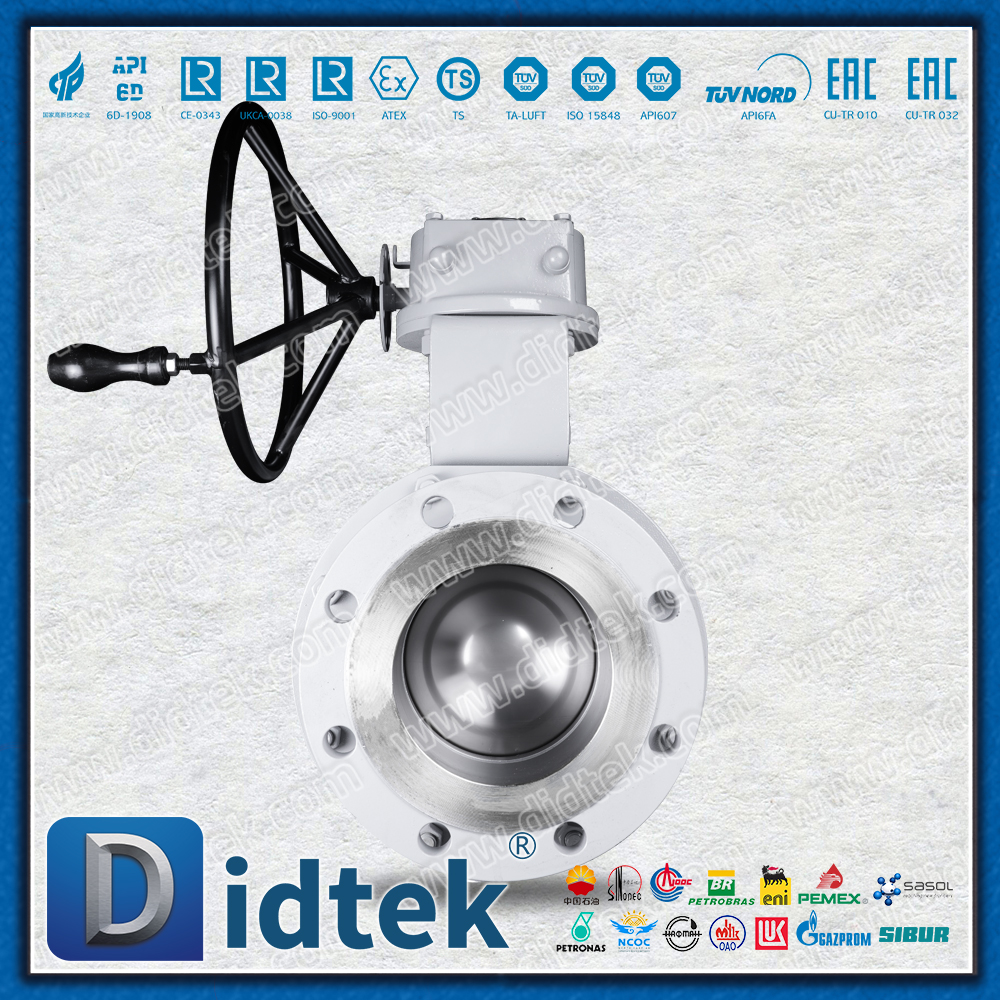

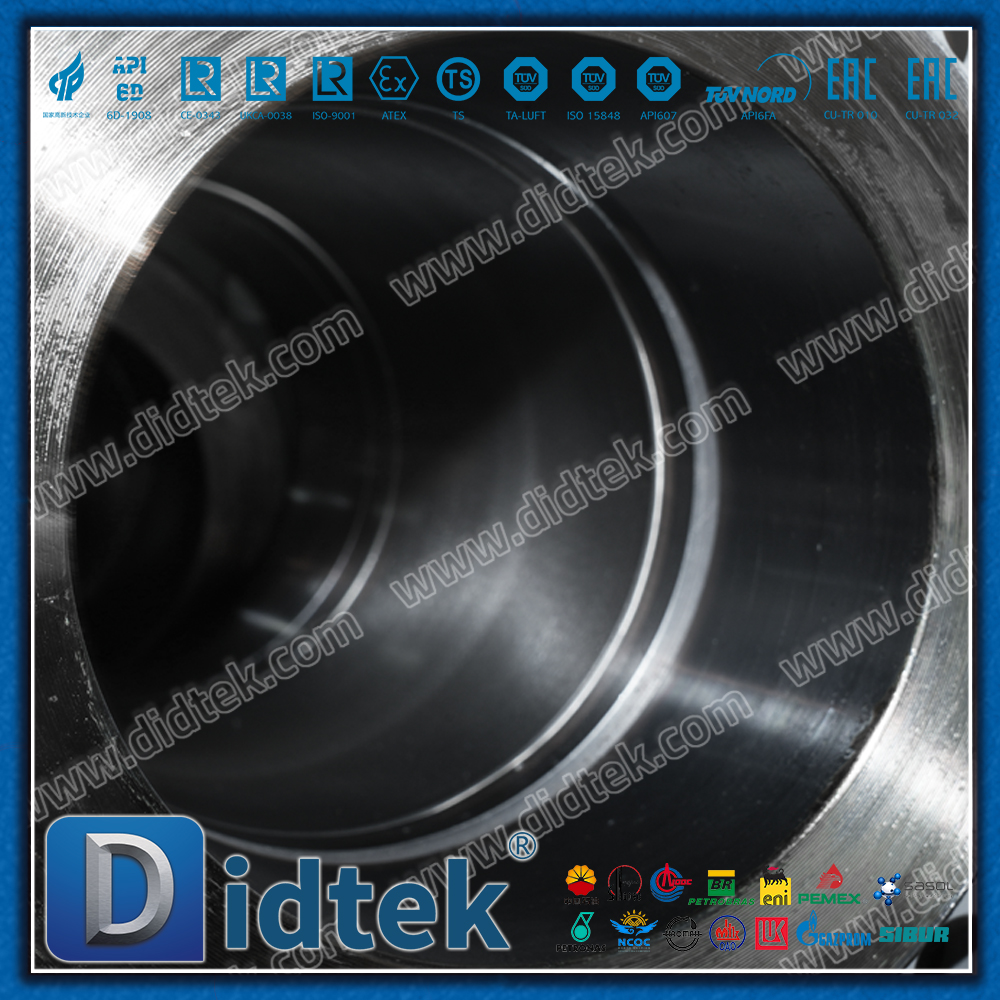

Diseño de paso total: el diámetro del canal de flujo dentro de la válvula es básicamente el mismo que el diámetro nominal de la tubería conectada, formando un canal de flujo sin obstrucciones.

Ventajas: Pérdida de presión mínima; Baja resistencia a los fluidos, ahorro de energía. Fácil limpieza de tuberías: Permite el paso del limpiapipas (PIG), facilitando el mantenimiento.

Zona sin acumulación de líquido: Evita que el medio se acumule en el interior de la válvula, especialmente indicada para fluidos viscosos o de fácil solidificación.

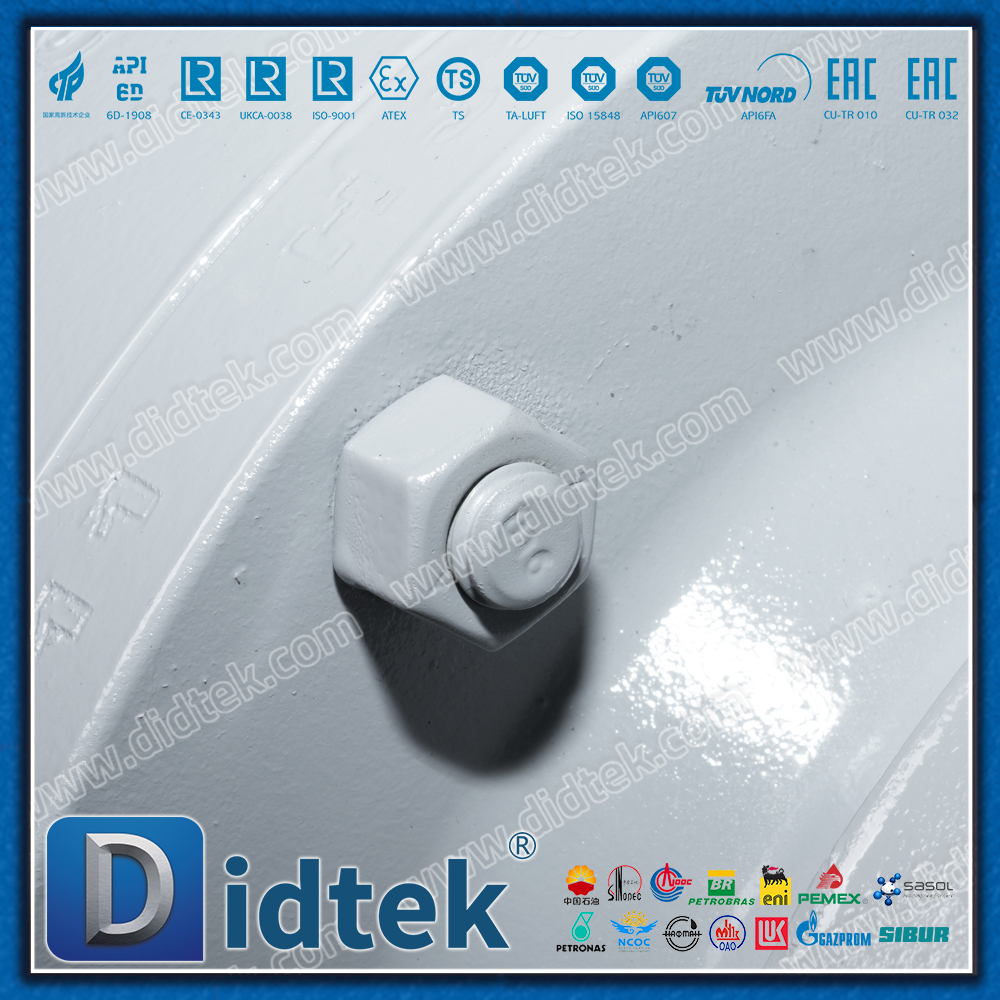

Brida sellada con pernos

Diseño: Se refiere a la conexión entre el cuerpo de la válvula y la tapa de la válvula mediante bridas y pernos, y sellado con juntas.

Ventajas

Estructura sólida: fuerte capacidad de carga y alta seguridad.

Fácil de mantener: el desmontaje y montaje son cómodos y las piezas internas se pueden reemplazar fácilmente.

Sellado confiable: Proporciona una sólida garantía de sellado en la posición media de la brida.

Forja

Proceso de fabricación: Los principales componentes de la válvula que soportan presión (cuerpo de válvula, tapa de válvula y bola) se fabrican mediante un proceso de forjado.

Ventajas

Excelentes propiedades mecánicas: la forja puede eliminar defectos internos en las piezas fundidas (como poros y agujeros de arena), haciendo que la estructura del material sea más compacta, logrando así mayor resistencia, mejor tenacidad y resistencia a la fatiga.

Calidad confiable: Adecuado para condiciones de trabajo críticas con alta presión, alta temperatura y alto peligro.

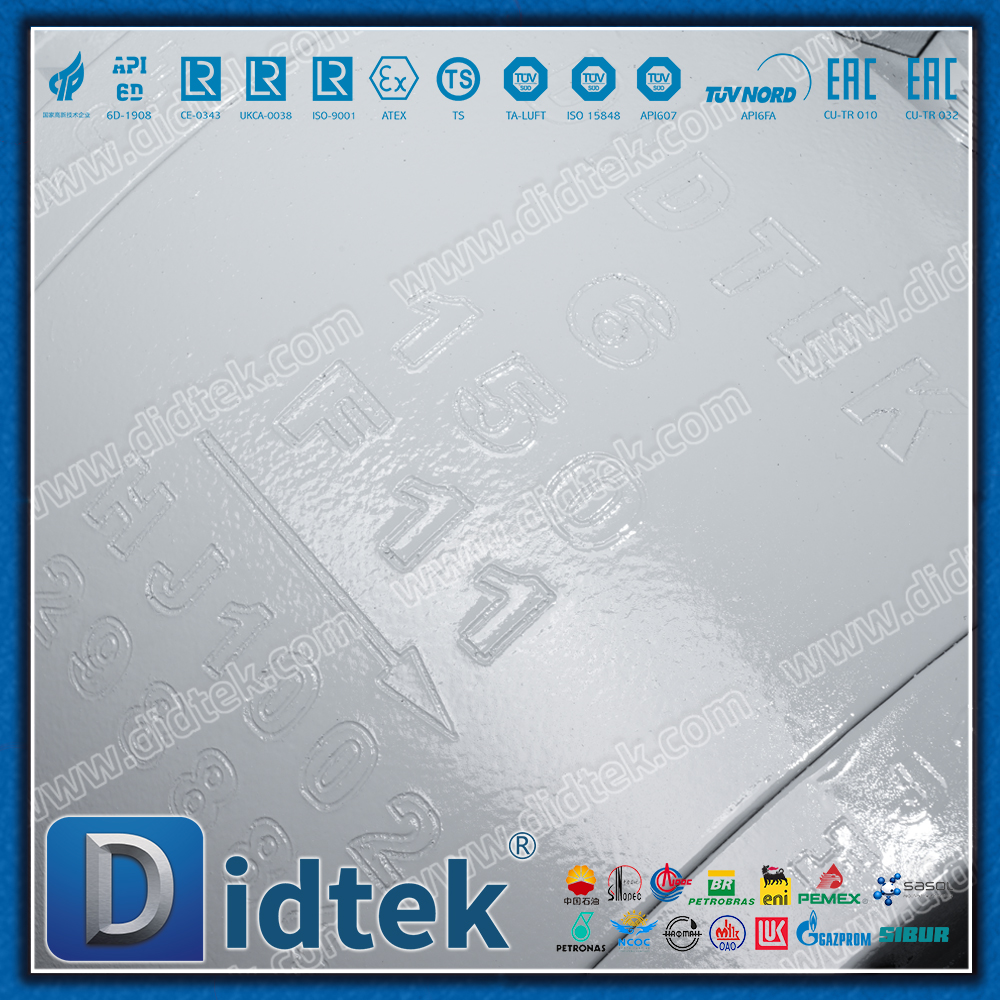

F11

Grado del material: este es el código de material en la norma ASTM A182, que representa acero de aleación de cromo-molibdeno forjado.

Características de rendimiento

Resistencia a altas temperaturas: contiene elementos de cromo (Cr) y molibdeno (Mo), lo que le permite mantener una buena resistencia mecánica y resistencia a la fluencia a altas temperaturas (normalmente hasta aproximadamente 550 °C - 600 °C).

Resistencia a la corrosión por hidrógeno: puede resistir eficazmente la corrosión por hidrógeno en entornos de hidrógeno de alta temperatura y alta presión que se encuentran comúnmente en las industrias petroquímica y energética.

Nivel de aplicación: Es el material principal para válvulas de media, alta temperatura y alta presión.

Resumen de las características principales

Alta resistencia y alta confiabilidad: el cuerpo de la válvula forjado y la brida en la conexión del perno garantizan la integridad estructural y la seguridad de la válvula en condiciones de alta presión.

Excelente rendimiento del fluido: el diseño de paso total minimiza la pérdida de presión y es adecuado para sistemas con requisitos estrictos de caudal y caída de presión.

Adaptabilidad a condiciones de trabajo duras: el material de acero al cromo-molibdeno F11 lo convierte en una opción ideal para aplicaciones de alta temperatura y alta presión, con un rendimiento que supera con creces el de las válvulas ordinarias de acero al carbono (WCB) o acero inoxidable (304/316).

Excelente rendimiento de sellado: El diseño de bola flotante logra un sellado autoajustable con la ayuda de presión media, asegurando la estanqueidad del cierre.

Mantenimiento conveniente: la estructura de brida conectada por pernos simplifica la inspección, el mantenimiento y el reemplazo de las piezas internas de la válvula.

Campos de aplicación típicos

Esta válvula está especialmente diseñada para los siguientes entornos industriales hostiles:

Central térmica: sistema principal de vapor, sistema de agua de alimentación, sistema de fueloil.

Industria petroquímica: Unidades de refinación de petróleo, unidades de craqueo catalítico, productos petrolíferos de alta temperatura y gasoductos de proceso.

Industria química del carbón: tuberías para medios de alta temperatura y que contienen hidrógeno, como gas de síntesis y gas de cambio.

Otras industrias: Cualquier sistema de control de fluidos industriales que necesite soportar altas temperaturas y altas presiones.

Conclusión

La válvula de bola flotante F11 forjada con brida sellada con perno de paso total es una solución de válvula industrial que representa alto rendimiento, alta confiabilidad y larga vida útil. Integra los diseños, materiales y procesos más adecuados para entornos hostiles y es un dispositivo de control de fluidos indispensable en industrias de procesos clave como la energía y la petroquímica.

Especificación de diseño:
