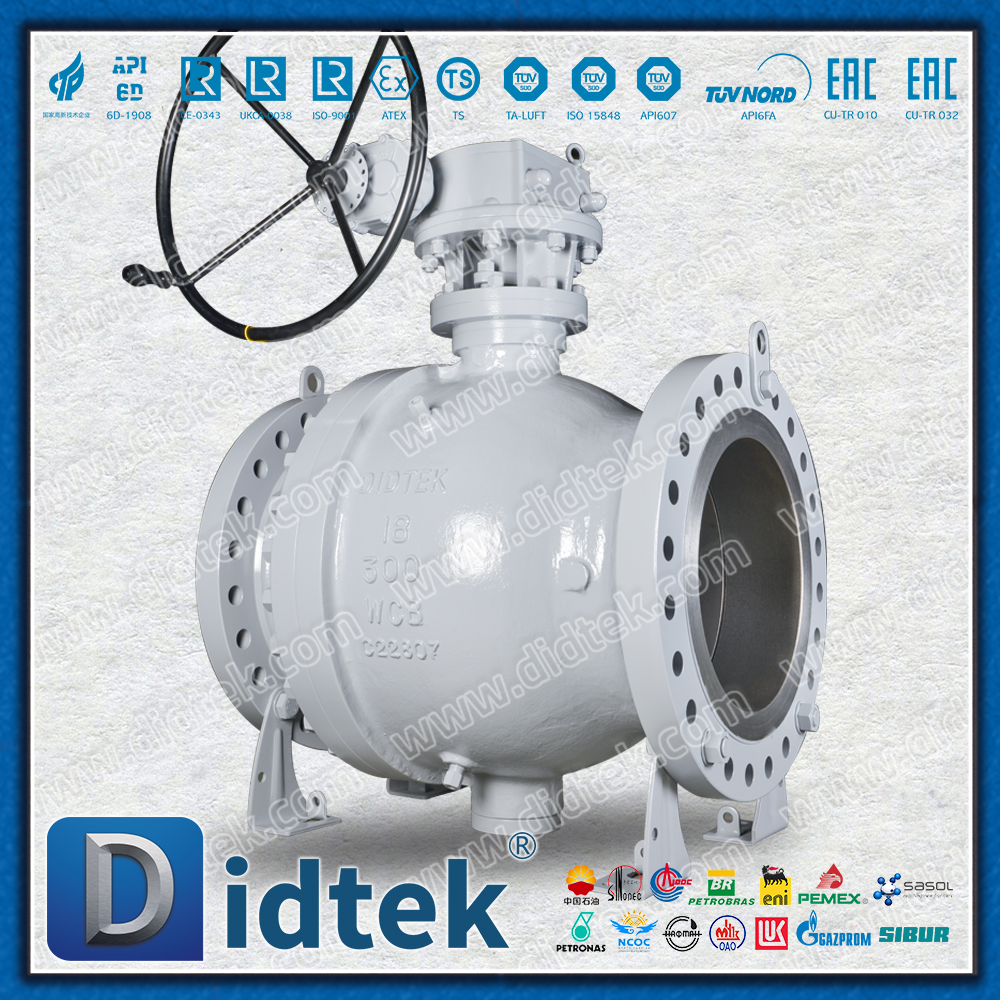

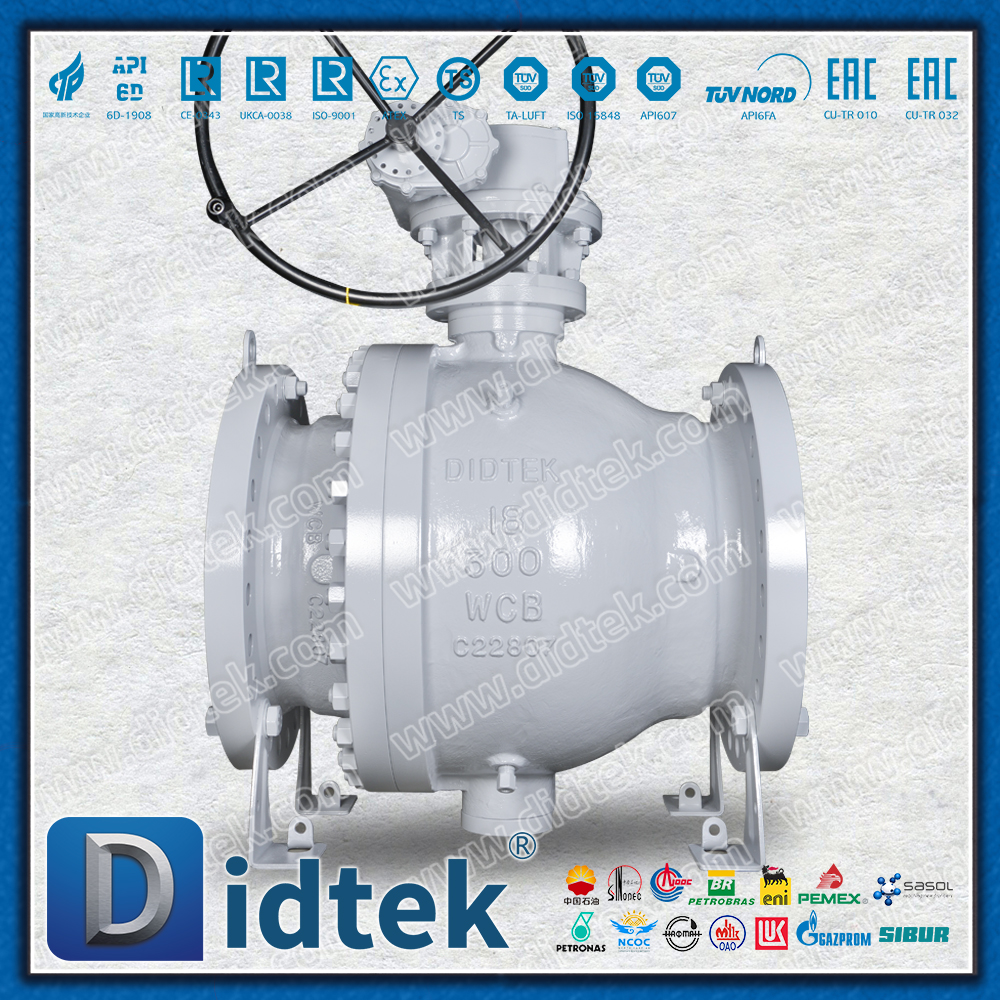

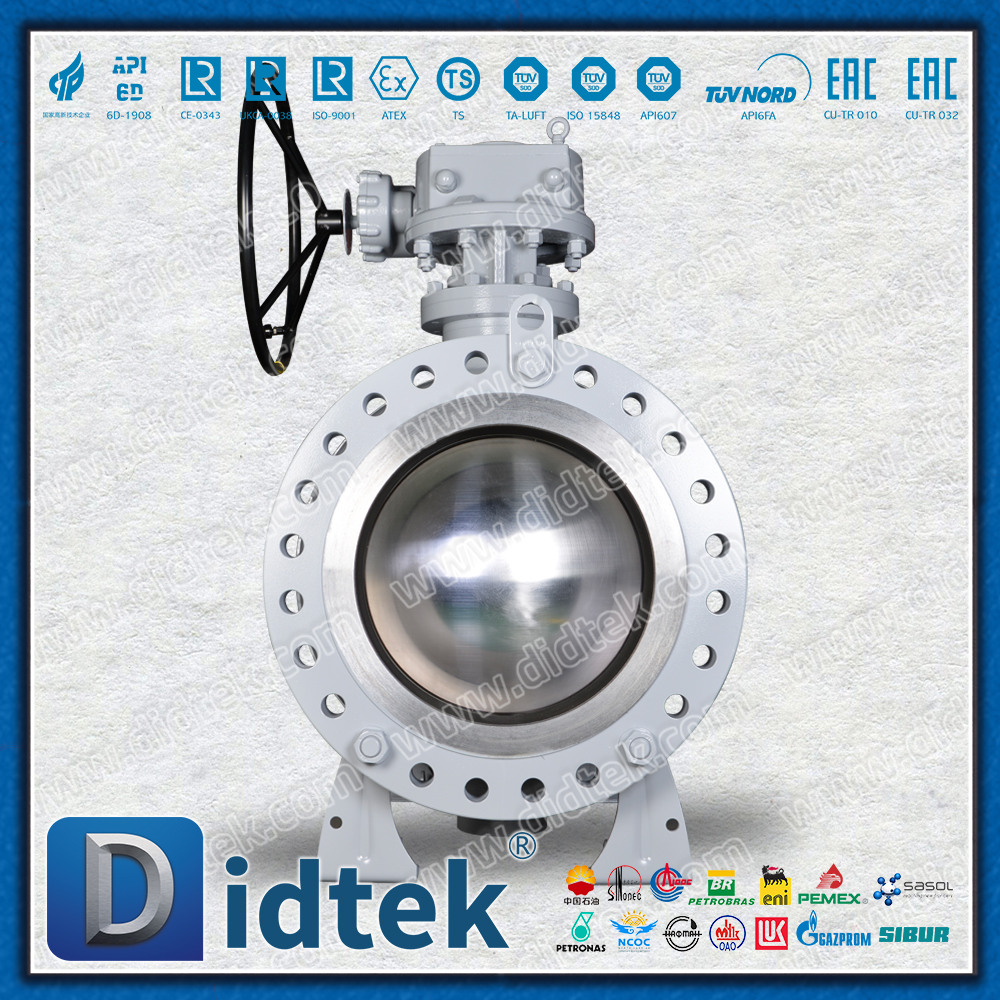

Válvula de bola de muñón de acero fundido de dos piezas de 18 pulgadas

Posicionamiento del producto principal

Este producto es una válvula de bola especial para tuberías de alta presión y gran diámetro. Adopta una estructura dividida de dos piezas y un diseño de bola fija en el eje de la oreja. Combinado con el cuerpo de válvula de acero fundido ASTM A216 WCB, está especialmente diseñado para condiciones de trabajo de alta presión y gran diámetro, como tuberías de transmisión de petróleo, gas natural y agua, para garantizar un funcionamiento estable a largo plazo y un sellado confiable en entornos hostiles.

Especificaciones técnicas detalladas

Características principales del diseño

1. Estructura del cuerpo de válvula de dos piezas

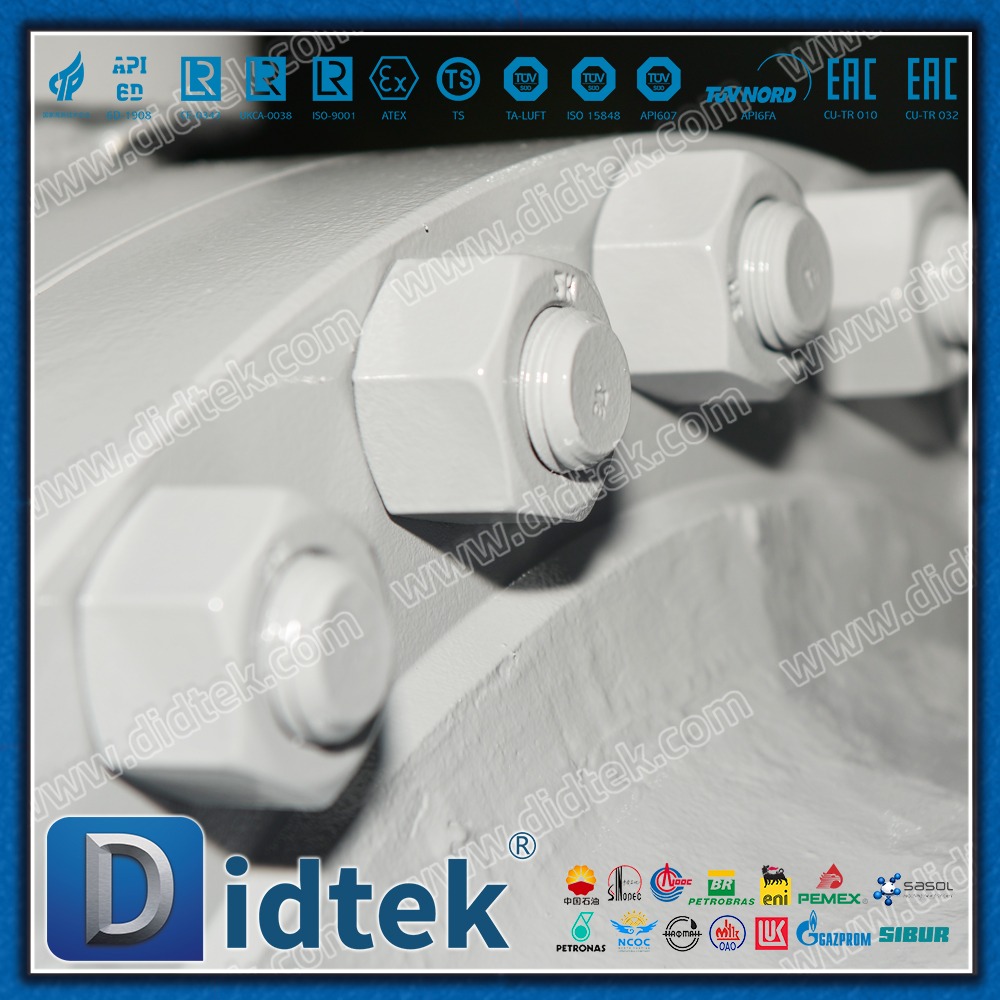

Comodidad de mantenimiento: la parte media del cuerpo de la válvula está dividida en dos mitades, que están conectadas mediante pernos de alta resistencia, lo que facilita la inspección y el reemplazo de los componentes internos (bolas, asientos de válvula).

Estabilidad estructural: en comparación con la estructura de tres piezas, se reduce un juego de juntas de sellado, lo que mejora la rigidez general y la confiabilidad del sellado del cuerpo de la válvula.

Economía: al tiempo que garantiza la mantenibilidad, el costo de fabricación es menor que el de la estructura de tres piezas.

2. Diseño de bola de fijación del eje de la oreja

Operación de bajo torque: la bola se fija a través de los ejes superior e inferior de las orejas, eliminando el empuje directo de la presión media sobre la bola. El par de funcionamiento se reduce significativamente, siendo sólo de 1/3 a 1/2 del de una válvula de bola flotante.

Aplicabilidad de alta presión: Particularmente adecuado para condiciones de trabajo de alta presión de Clase 600 y superiores, y el rendimiento del sellado no se ve afectado por las fluctuaciones en la presión de la tubería.

Doble función de cierre y alivio: cuando la válvula está en estado cerrado, puede aislar simultáneamente aguas arriba y aguas abajo y liberar de forma segura la presión dentro de la cavidad de la válvula.

3. Ventajas del material de acero fundido.

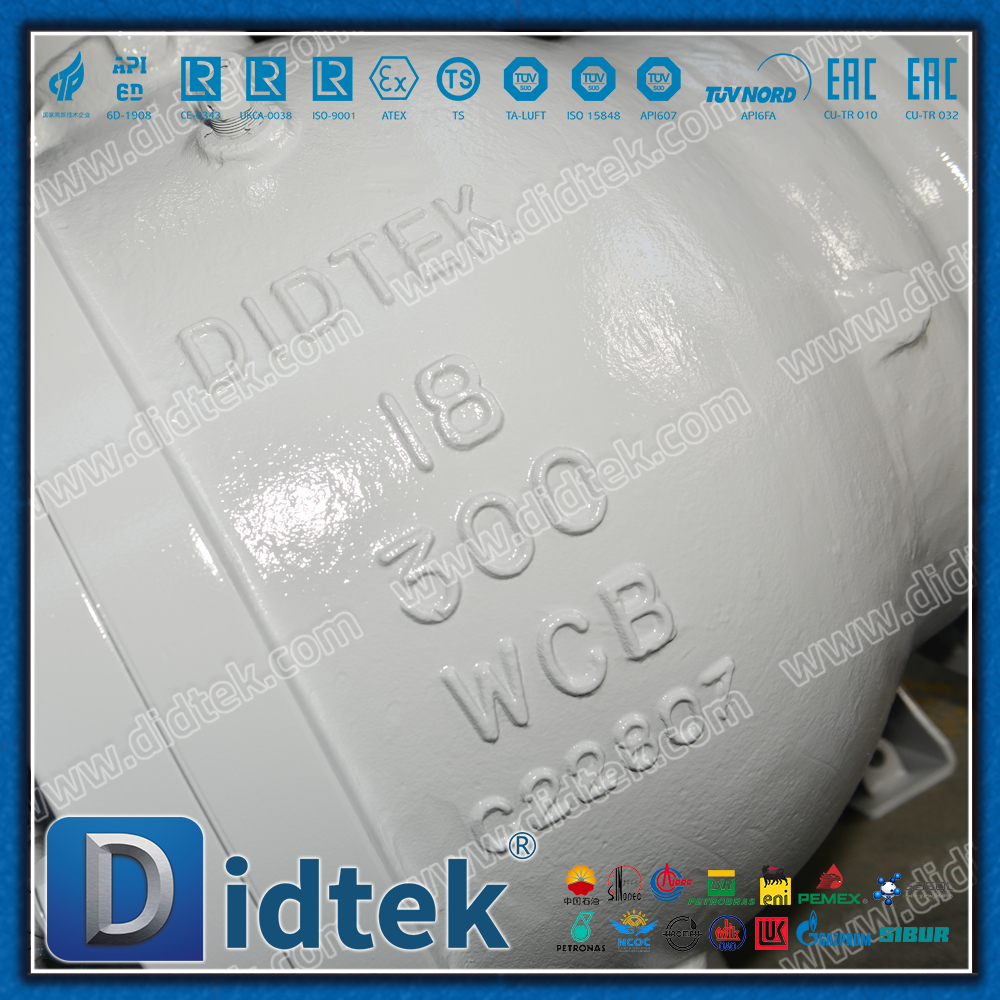

Alta resistencia: el acero fundido ASTM A216 WCB ofrece excelentes propiedades mecánicas y capacidad de carga de presión.

Económico y duradero: Adecuado para medios no corrosivos como petróleo, gas natural, agua, vapor, etc., con una excelente rentabilidad

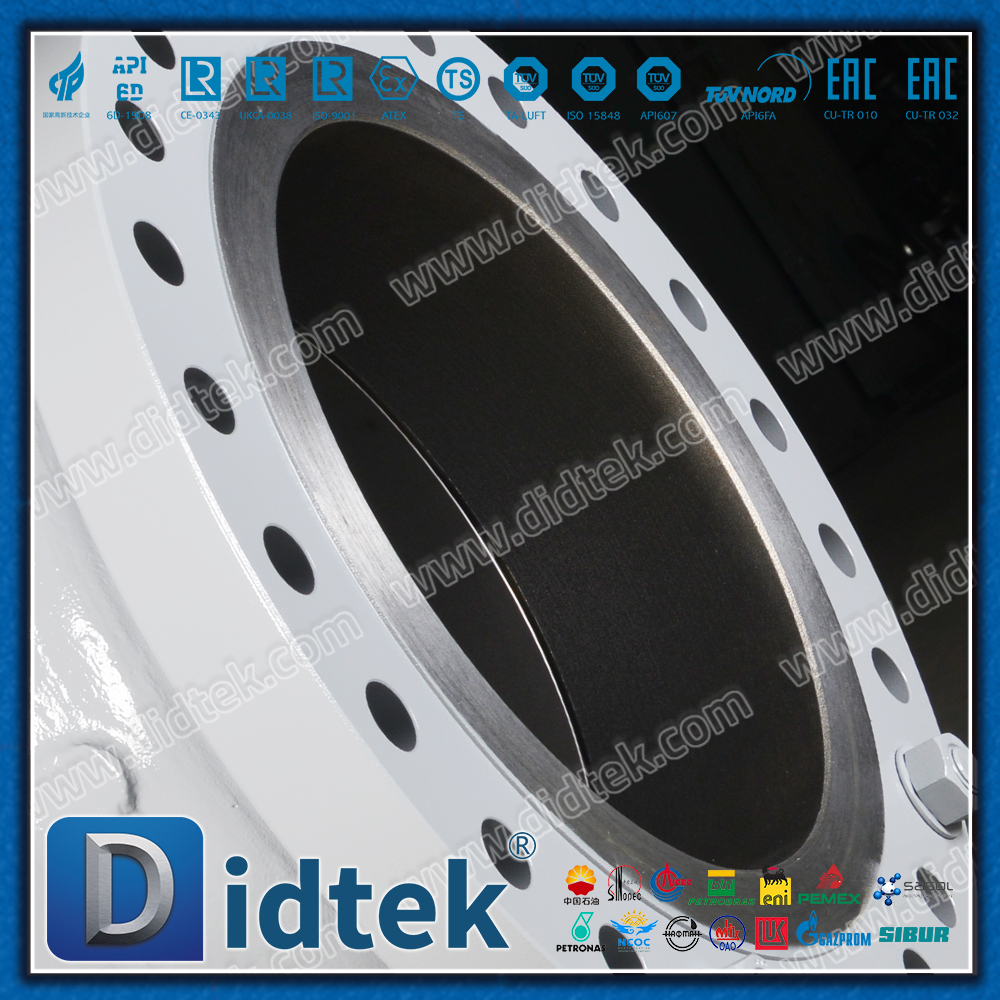

Flexibilidad de soldadura: los puertos del cuerpo de la válvula se pueden modificar en el sitio mediante soldadura a tope según sea necesario

Rendimiento y ventajas

Campos de aplicación típicos

Petróleo y gas: válvulas de cierre para tuberías de larga distancia, válvulas de proceso para estaciones y patios

Gas urbano: válvulas de control de línea principal, válvulas clave en estaciones de puerta

Sistema de suministro de agua: válvulas de control para grandes tuberías de transporte de agua, válvulas de entrada y salida de estaciones de bombeo.

Energía y potencia: válvula de control principal para el sistema de agua de refrigeración de una central eléctrica

Tuberías industriales: control de diversos medios de proceso de gran diámetro

Sugerencias de instalación y mantenimiento.

Inspección previa a la instalación: confirme que la especificación de la válvula coincida con la tubería y elimine cualquier residuo de la tubería.

Dirección de instalación: Considere que la dirección del flujo del medio es consistente con la dirección indicada de la válvula.

Espacio operativo: reserve suficiente espacio para los actuadores y el mantenimiento.

Mantenimiento regular

Mensualmente: Verifique fugas y desempeño operativo

Cada año: Realizar pruebas de rendimiento de sellado.

Se recomienda realizar un desmontaje y mantenimiento integral cada tres años.

Resumen

La válvula de bola fija con eje de oreja de acero fundido de dos piezas de 18 pulgadas es una válvula industrial de alto rendimiento que integra un gran diámetro, capacidad de alta presión y un mantenimiento conveniente. Su diseño fijo con eje de oreja garantiza un funcionamiento con par bajo y una larga vida útil del sellado en condiciones de alta presión, mientras que la estructura de dos piezas garantiza la resistencia del cuerpo de la válvula al tiempo que proporciona una excelente mantenibilidad. Es adecuado para el control de tuberías de gran diámetro en diversas condiciones de trabajo duras y es una opción ideal para tuberías de larga distancia y grandes sistemas industriales.
