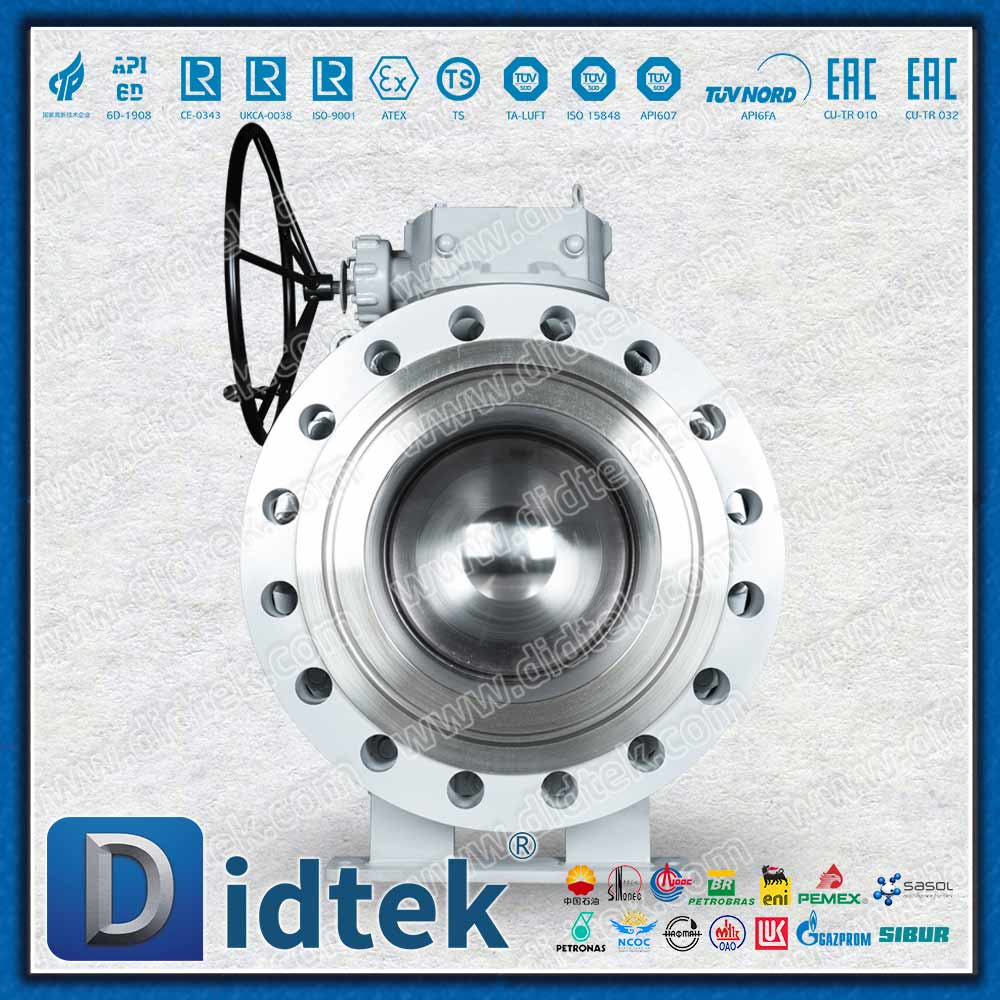

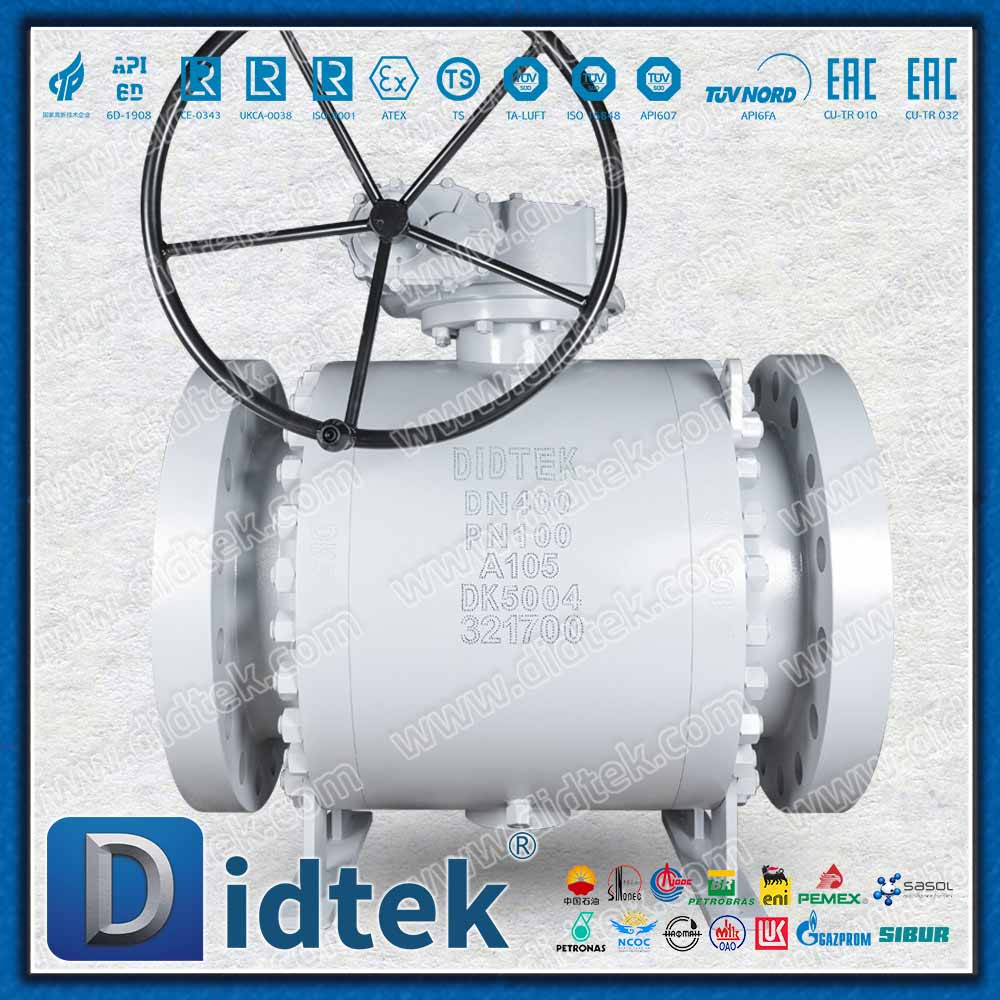

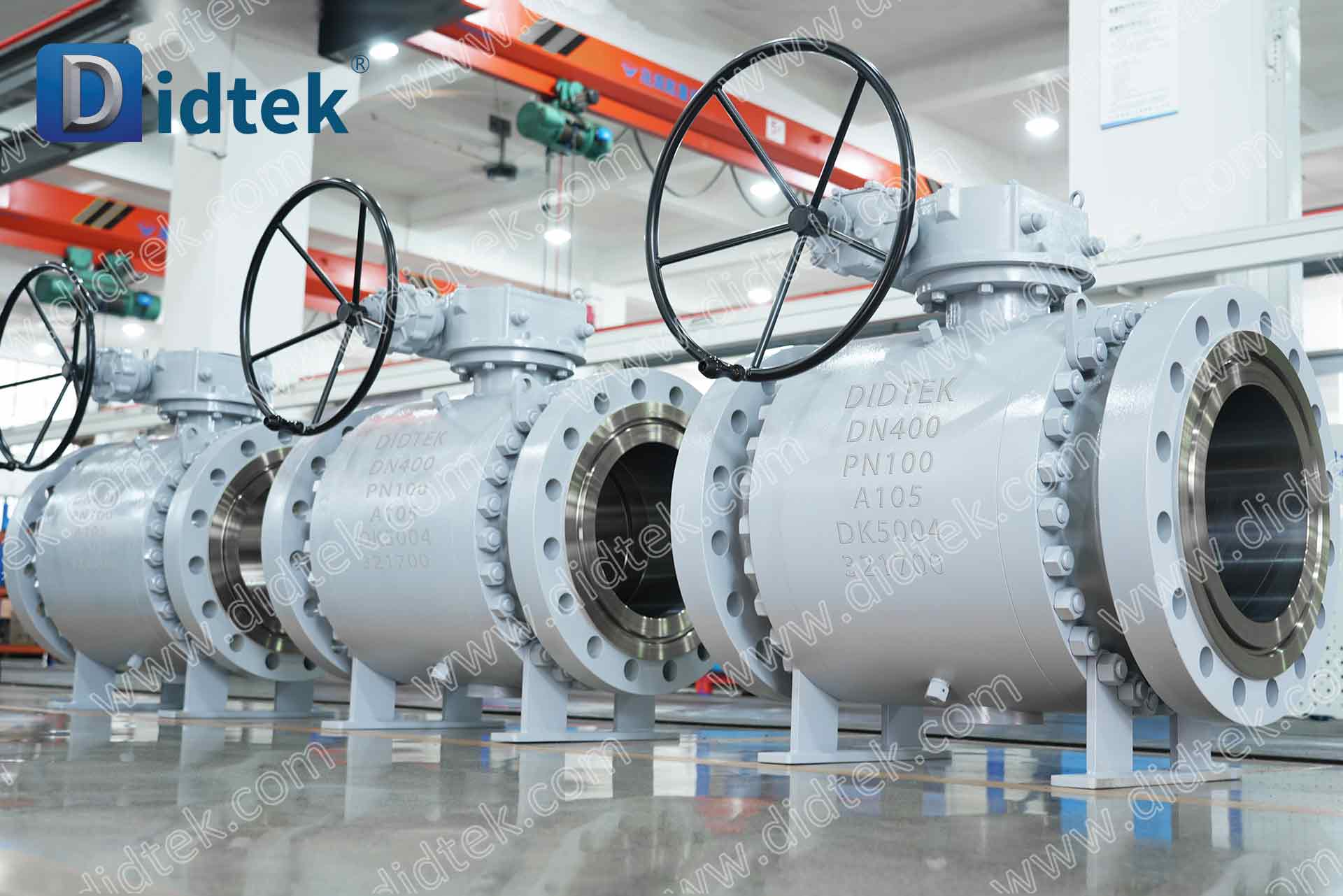

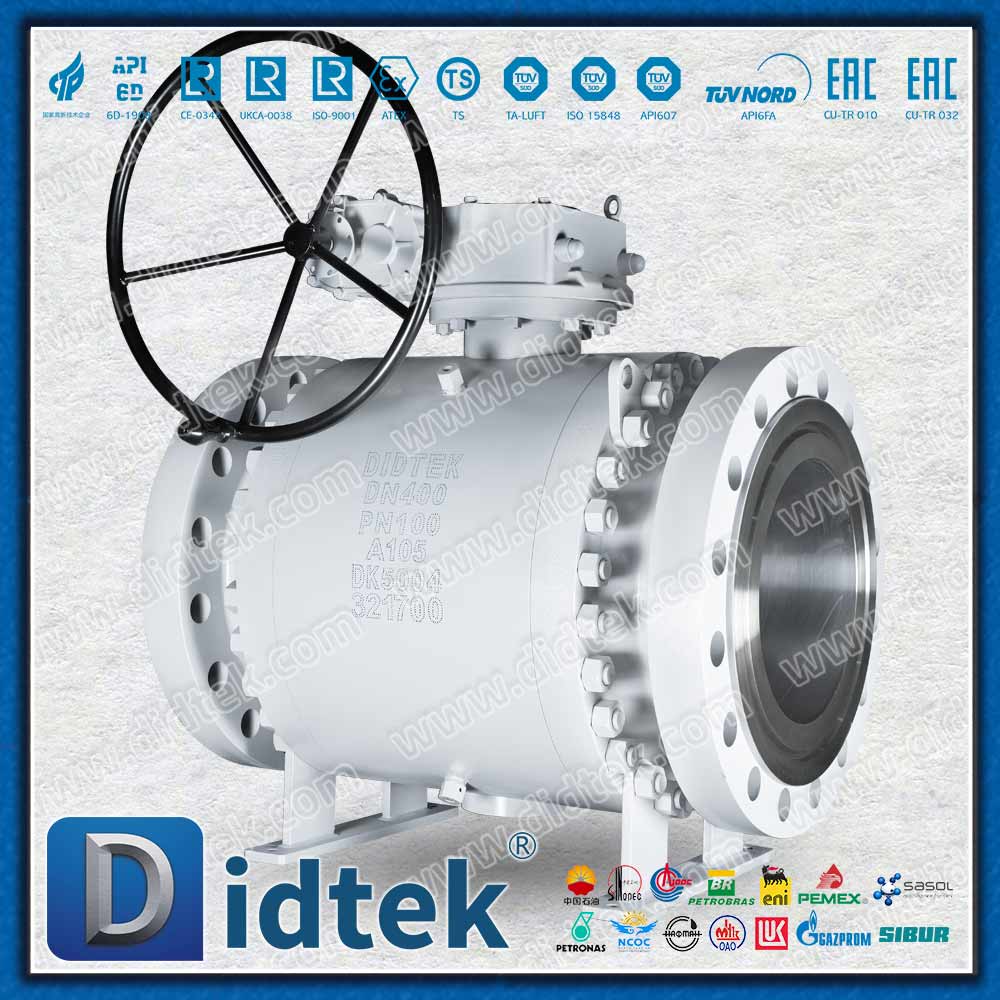

Fabricante de válvulas de bola de muñón de acero al carbono API

Detalle del producto

Como fabricante líder con certificación API 6D, ofrecemos válvulas de bola de muñón de acero al carbono diseñadas con precisión para las redes de tuberías de petróleo, gas y petroquímicos más exigentes. Al tocar el frío y sólido exterior metálico se revela la densidad excepcional de la carrocería de acero al carbono forjado de primera calidad (ASTM A105) o acero fundido (WCB), diseñada para mantener una rigidez estructural absoluta bajo tensiones extremas de la tubería. Estas válvulas cuentan con un mecanismo de bola fija anclado de forma segura mediante cojinetes de muñón de alta resistencia. Esta arquitectura específica absorbe el empuje de la presión de la línea, evitando que la bola sea forzada hacia el asiento aguas abajo, lo que se traduce en un par de operación excepcionalmente bajo. Los operadores notarán una rotación suave y controlada incluso cuando aíslan los flujos contra los diferenciales de presión máximos.

Más allá de las configuraciones estándar, nuestra completa lista de materiales (BOM) se adapta a perfiles de medios severos y corrosivos. Ofrecemos amplias personalizaciones de molduras internas, incluido el niquelado electrolítico (ENP) en la bola y el vástago para mejorar la dureza de la superficie, o actualizaciones de las partes internas de acero inoxidable dúplex para resistir las picaduras y la corrosión por tensión de cloruro. Se prioriza igualmente la versatilidad estructural para garantizar una integración precisa de las tuberías. Los equipos de adquisiciones pueden especificar diseños de puertos completos para rutas de flujo completamente sin obstrucciones o configuraciones de puertos reducidas para optimizar el peso y el costo. Además, ofrecemos múltiples conexiones de extremos, incluidas las de cara elevada (RF), junta tipo anillo (RTJ) y soldadura a tope (BW), lo que garantiza una compatibilidad exacta con sistemas de tuberías diversos y complejos.

Parámetros del producto

Descripción del diseño y características de ingeniería

Cumplimiento del estándar API 6D: Fabricado y probado estrictamente según las especificaciones API 6D, ASME B16.34 y API 608. Cada dimensión está mecanizada con tolerancias precisas, lo que garantiza una intercambiabilidad global y una seguridad absoluta durante la instalación y el funcionamiento prolongado.

Diseño avanzado de asiento (DBB y DIB): Equipado con asientos independientes con resorte que brindan sellado simultáneo aguas arriba y aguas abajo, lo que permite la funcionalidad clásica de doble bloqueo y purga (DBB) para una ventilación segura de la cavidad. Para elevar aún más la seguridad del aislamiento de tuberías, ofrecemos configuraciones de asiento con doble aislamiento y purga (DIB-1/DIB-2) y doble efecto de pistón (DPE). Estos diseños de asiento con alivio automático ventilan automáticamente el exceso de presión en la cavidad causado por la expansión térmica, protegiendo el cuerpo de la válvula de una sobrepresión catastrófica.

Inyección de sellador de emergencia: Cuenta con accesorios de inyección de sellador secundario mecanizados con precisión tanto para el vástago como para los asientos. En caso de rayaduras menores o daños por escombros en los anillos de sellado blandos primarios, los equipos de mantenimiento pueden inyectar compuestos selladores especializados para restaurar instantáneamente la integridad del sellado sin detener las operaciones de la tubería ni retirar la válvula de la línea.

Cumplimiento integral de seguridad y medio ambiente: Certificado según API 607/API 6FA, el diseño a prueba de incendios utiliza un contacto secundario de metal con metal para mantener un sello seguro incluso si los asientos blandos primarios son destruidos por el calor extremo. Los mecanismos internos de conexión a tierra proporcionan una descarga estática continua. Además, la arquitectura incorpora un vástago antiexplosión: un vástago insertado internamente con un hombro de retención que evita físicamente la expulsión bajo aumentos repentinos de presión. Para aplicaciones de gases ácidos, los materiales cumplen estrictamente con los estándares NACE MR0175, mientras que todo el conjunto está diseñado para cumplir con los estándares API 641 de bajas emisiones fugitivas, satisfaciendo los mandatos ambientales modernos.

Parámetros

Garantía de Calidad y Trazabilidad

La confiabilidad en entornos de alto riesgo exige un control de calidad sin concesiones. Como se indica en nuestros parámetros, el 100 % de nuestras válvulas de bola de muñón se someten a rigurosas pruebas de presión hidrostática y neumática antes de su envío, verificando la integridad de la carcasa y la estanqueidad absoluta del asiento. Para respaldar los principales proyectos de ingeniería y el cumplimiento normativo, proporcionamos paquetes de documentación completos. Esto incluye informes de pruebas de materiales (MTR) detallados que cumplen con EN 10204 3.1 o 3.2, rastreando las propiedades químicas y físicas del acero hasta el lote de calor original. Además, proporcionamos registros completos de pruebas no destructivas (NDT), como inspecciones ultrasónicas y de partículas magnéticas en piezas forjadas y costuras de soldadura críticas, lo que garantiza total transparencia y trazabilidad para cada unidad entregada.

Aplicación y función

Nuestras válvulas de bola de muñón de acero al carbono se utilizan ampliamente en entornos exigentes debido a las propiedades superiores de sus materiales y su resistencia mecánica. Resuelven desafíos críticos de control de flujo en varios sectores importantes:

• Gasoductos Naturales: Esenciales para aislamiento de líneas principales y estaciones de compresión de gas. El diseño montado en muñón evita el aplastamiento del asiento bajo inmensas presiones de gas, lo que garantiza un cierre confiable en redes de transmisión de larga distancia.

• Refinerías de petróleo: Implementadas en instalaciones de procesamiento de petróleo crudo de alta presión y terminales de almacenamiento. El duradero cuerpo A105, combinado con molduras personalizables, maneja eficazmente partículas abrasivas e hidrocarburos de alta temperatura sin degradarse.

• Plantas de energía: fundamentales para los sistemas de control de vapor y agua de alimentación de alta presión. Las estrechas tolerancias de sellado y la estabilidad térmica de los asientos blandos de Devlon proporcionan un aislamiento hermético, protegiendo las turbinas y bombas aguas abajo.

• Infraestructura Municipal: Integrada en redes de distribución de agua y calefacción urbana a gran escala. La construcción resistente garantiza un largo ciclo de vida operativo con mínimas intervenciones de mantenimiento, lo que reduce el costo total de propiedad para los operadores municipales.

Recursos de ingeniería y soporte técnico

Apoyamos activamente a los profesionales de adquisiciones, ingenieros de tuberías e integradores de sistemas brindándoles un conjunto completo de recursos técnicos para facilitar un diseño preciso de proyectos. Para acelerar sus procesos de evaluación técnica y dimensionamiento, ofrecemos hojas de datos dimensionales integrales que cubren todas las clases de presión y configuraciones de puertos. Además, se encuentran disponibles manuales detallados de selección de productos y tablas de torsión para ayudar a dimensionar con precisión el actuador (neumático, eléctrico o hidráulico). Para una integración perfecta en el software de diseño de su planta, nuestro equipo de ingeniería proporciona dibujos CAD 2D descargables y modelos STEP 3D previa solicitud, lo que garantiza que cada válvula se alinee perfectamente con sus complejos esquemas de tuberías antes de finalizar la adquisición.
