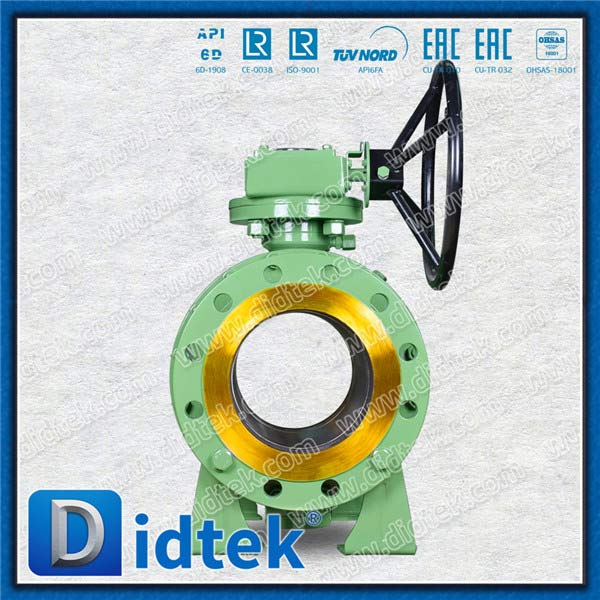

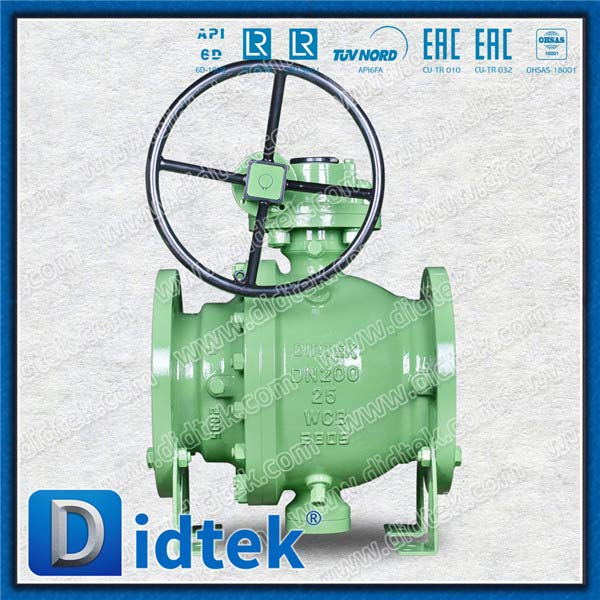

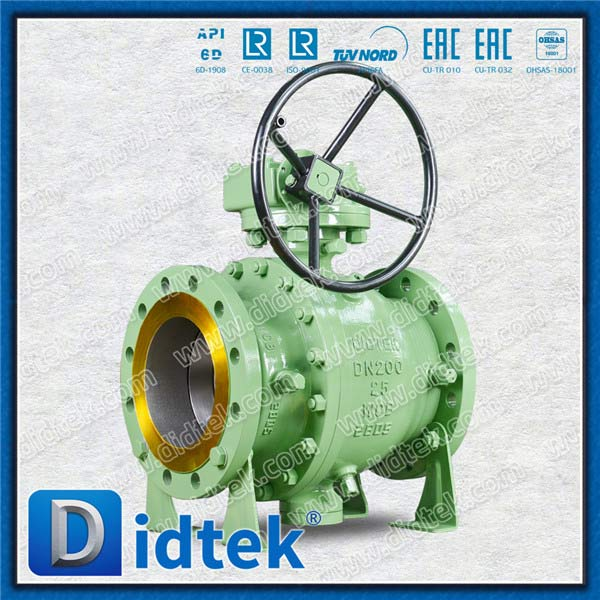

Válvula de bola de cuerpo dividido con muñón bridado WCB con caja de cambios

Descripción del Producto

Diseñada para el aislamiento y control de fluidos exigentes en redes de tuberías complejas, la válvula de bola de cuerpo dividido con muñón y brida WCB ofrece una integridad estructural excepcional en condiciones de presión extrema. Forjado con acero al carbono fundido WCB (ASTM A216) de primera calidad, el cuerpo de la válvula presenta una construcción de paredes gruesas terminada con un revestimiento anticorrosivo de grado industrial de alta resistencia. Pasar la mano por el exterior revela una barrera protectora densa aplicada específicamente para resistir la dura degradación ambiental, la niebla salina y las partículas abrasivas que se encuentran comúnmente en las instalaciones al aire libre.

La configuración de carrocería dividida con entrada lateral transforma fundamentalmente los protocolos de mantenimiento. Los operadores de plantas pueden realizar inspecciones internas rápidas en el sitio y reemplazar componentes centrales sin la necesidad de desmantelar por completo la infraestructura de tuberías circundante. Esta elección de diseño específica reduce drásticamente el tiempo de inactividad operativa y minimiza los costos del ciclo de vida a largo plazo para instalaciones de gestión de fluidos a gran escala.

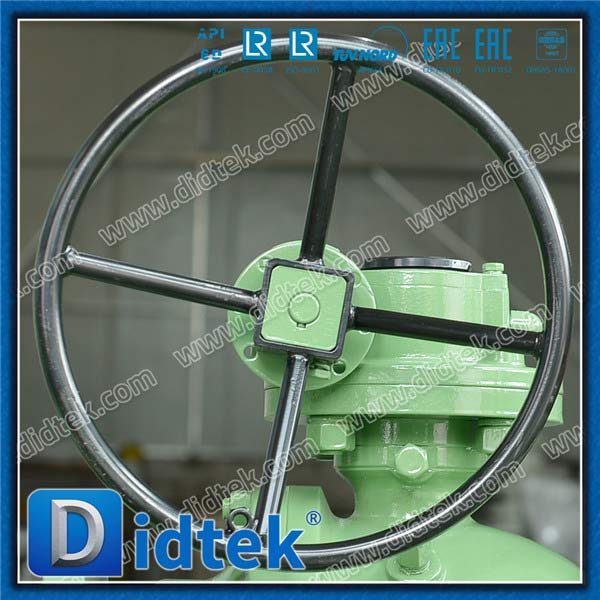

En el centro de su mecanismo de control de fluido hay una bola montada en muñón mecanizada con precisión. Este sistema de anclaje distribuye la presión de la tubería de manera uniforme a través de la estructura de la válvula, evitando que la bola sea forzada contra el asiento aguas abajo. Como resultado, los operadores experimentan una acción mecánica notablemente suave y de baja resistencia al girar la caja de cambios de servicio pesado. La retroalimentación táctil del mecanismo de engranajes permite realizar ajustes exactos de un cuarto de vuelta con un mínimo esfuerzo físico, evitando picos repentinos de presión o efectos de golpe de ariete que de otro modo podrían fracturar tuberías envejecidas. Además, la brida estándar ISO 5211 montada en la parte superior proporciona un punto de conexión universal directo para actuadores neumáticos o eléctricos automatizados, lo que facilita una integración sencilla en redes industriales inteligentes controladas de forma remota.

Parámetros del producto

Fabricada con tolerancias dimensionales exactas, esta válvula de bola de muñón integra materiales de asiento avanzados y un núcleo anclado rígidamente para garantizar cero fugas bidireccionales durante miles de ciclos operativos. Las siguientes especificaciones técnicas dictan sus capacidades de rendimiento en escenarios severos de alta presión.

Descripción del diseño y mecanismos de seguridad.

En entornos de transferencia de fluidos altamente volátiles, las fallas mecánicas no son una opción. Estas válvulas de bola de muñón están equipadas con un conjunto completo de mecanismos de protección diseñados para mantener una seguridad operativa absoluta. El sistema de alivio de presión de la propia cavidad ventila automáticamente el exceso de expansión térmica interna, evitando la deformación estructural. A continuación se muestran las configuraciones de seguridad principales integradas en cada unidad:

• Estructura: Configuración de cuerpo de 2 o 3 piezas para estabilidad estructural bajo tensión de la tubería.

• Mecanismo de sellado de alto cierre: logra una operación de torque bajo mientras mantiene una barrera hermética y sin fugas contra el medio.

• Función de bloqueo y purga: permite el aislamiento simultáneo del flujo ascendente y descendente, lo que mejora la seguridad operativa durante el mantenimiento.

• Alivio de presión en la propia cavidad: gestiona automáticamente la expansión térmica de los fluidos atrapados para proteger el cuerpo de la válvula de la sobrepresión interna.

• Diseño a prueba de incendios: Cumple con rigurosos estándares industriales para evitar el suministro catastrófico de combustible durante incendios en las instalaciones.

• Construcción del vástago a prueba de explosiones: Garantiza la integridad mecánica al evitar que el vástago sea expulsado por la presión interna de la tubería.

• Diseño antiestático: Elimina riesgos de chispas peligrosas al mantener una continuidad eléctrica continua entre la bola, el vástago y el cuerpo en aplicaciones de medios volátiles.

• Dispositivo de bloqueo: (Para operación con manija de palanca) que evita ajustes no autorizados o accidentales al estado del flujo.

• Montaje del actuador ISO 5211: Brida superior estandarizada para disponibilidad inmediata de automatización e integración de control remoto.

• Inyección de grasa de emergencia: (opcional) Proporciona un punto de inyección de sellador secundario para la restauración temporal del sellado si los asientos blandos primarios resultan dañados por los desechos.

• Diseño PN: Puede estar disponible según los requisitos específicos de la tubería y las clasificaciones de presión.

Parámetros de prueba y entrega

Para garantizar el cumplimiento de la ingeniería y una confiabilidad absoluta, cada válvula se somete a pruebas de presión y fugas 100% rigurosas de acuerdo con los estándares API 598 antes de salir de las instalaciones de fabricación. Esto se combina con pruebas no destructivas (NDT) para verificar la densidad interna de la fundición. Entendemos la naturaleza crítica de los cronogramas de los proyectos, razón por la cual mantenemos un ciclo de producción eficiente, asegurando una ventana de entrega de 15 a 60 días dependiendo de la escala del proyecto y las necesidades de personalización específicas (como dimensiones de bridas no estándar o recubrimientos anticorrosivos especializados). Para el tránsito internacional, cada unidad está anclada de forma segura y encerrada en cajas de madera contrachapada gruesas y libres de fumigación. Al abrir la caja, se ven las caras de las bridas recién mecanizadas y fuertemente protegidas contra la humedad, el aire salado y los daños por impacto, lo que garantiza que el equipo llegue en perfectas condiciones y listo para instalar.

Aplicación y función

La válvula de bola de cuerpo dividido con muñón y brida Didtek WCB se utiliza estratégicamente en sectores industriales pesados ​​y se elige específicamente por sus propiedades superiores de material y capacidades confiables de aislamiento de fluidos. La construcción de acero al carbono WCB de alta resistencia garantiza estabilidad operativa a largo plazo incluso cuando se expone a temperaturas externas fluctuantes y medios internos abrasivos.

Midstream de petróleo y gas

Vital para tuberías de transmisión de petróleo y gas de larga distancia, estaciones compresoras y redes de distribución de gas urbano. El diseño anclado con muñón maneja fácilmente presiones inmensas en la tubería y al mismo tiempo evita fugas internas, lo que garantiza un transporte seguro y continuo de hidrocarburos sin riesgo de contaminación ambiental.

Tratamiento de agua y servicios públicos

Implementado ampliamente en circuitos de agua de refrigeración industrial, sistemas de suministro de agua municipales y estaciones de bombeo a gran escala. Las diversas opciones de molduras anticorrosivas (como asientos blandos de PTFE o PEEK) protegen los mecanismos internos de la exposición continua a la humedad, lo que reduce significativamente la frecuencia de mantenimiento y extiende la vida útil operativa de la red de agua.

Manufactura General

Integral para sistemas de generación de energía de fábrica, líneas de lubricación de maquinaria pesada y control de fluidos no corrosivos. El funcionamiento preciso de la caja de cambios permite a los ingenieros de la planta regular los caudales de forma precisa y segura, mitigando el riesgo de caídas repentinas de presión que podrían causar interrupciones en el sistema o daños al equipo.

Almacenamiento y transporte de productos químicos

Proporciona aislamiento seguro de fluidos en terminales marítimas de productos químicos a granel y grandes parques de tanques de almacenamiento. Las características antiestáticas y a prueba de incendios integradas son absolutamente críticas en estos entornos volátiles, ya que previenen activamente fallas catastróficas y ignición por chispa durante situaciones de emergencia o transferencias químicas de rutina.
