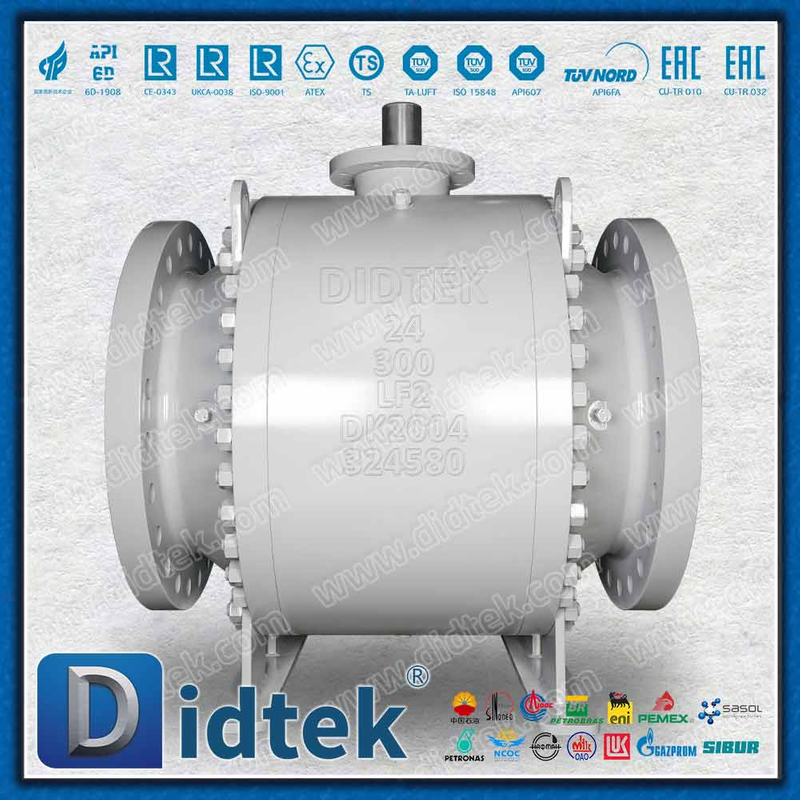

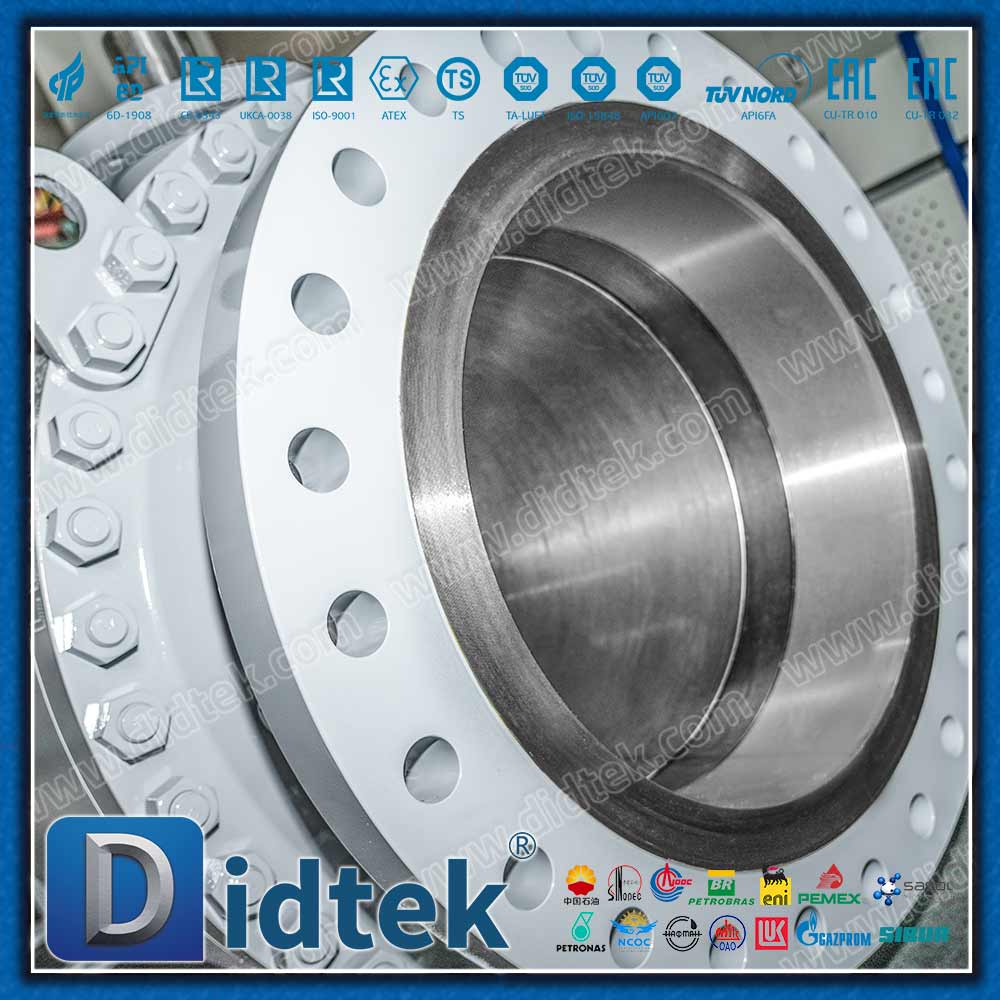

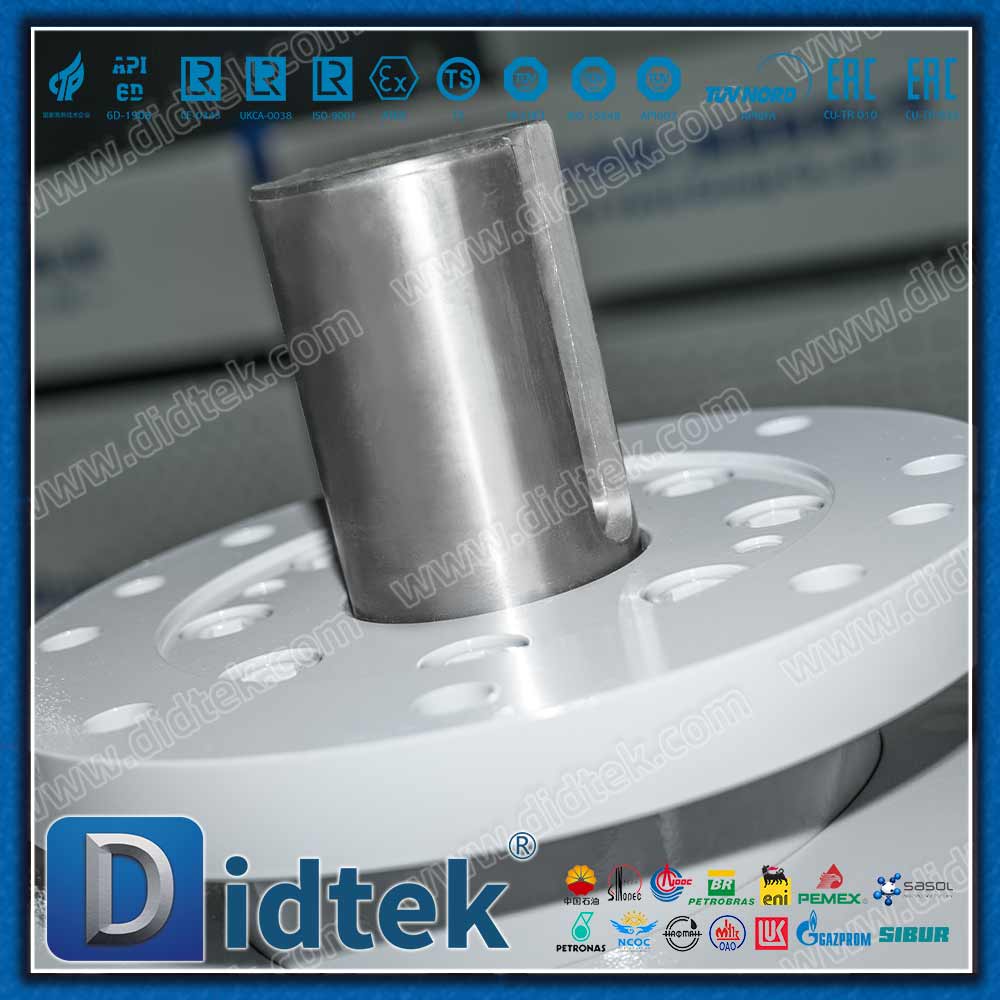

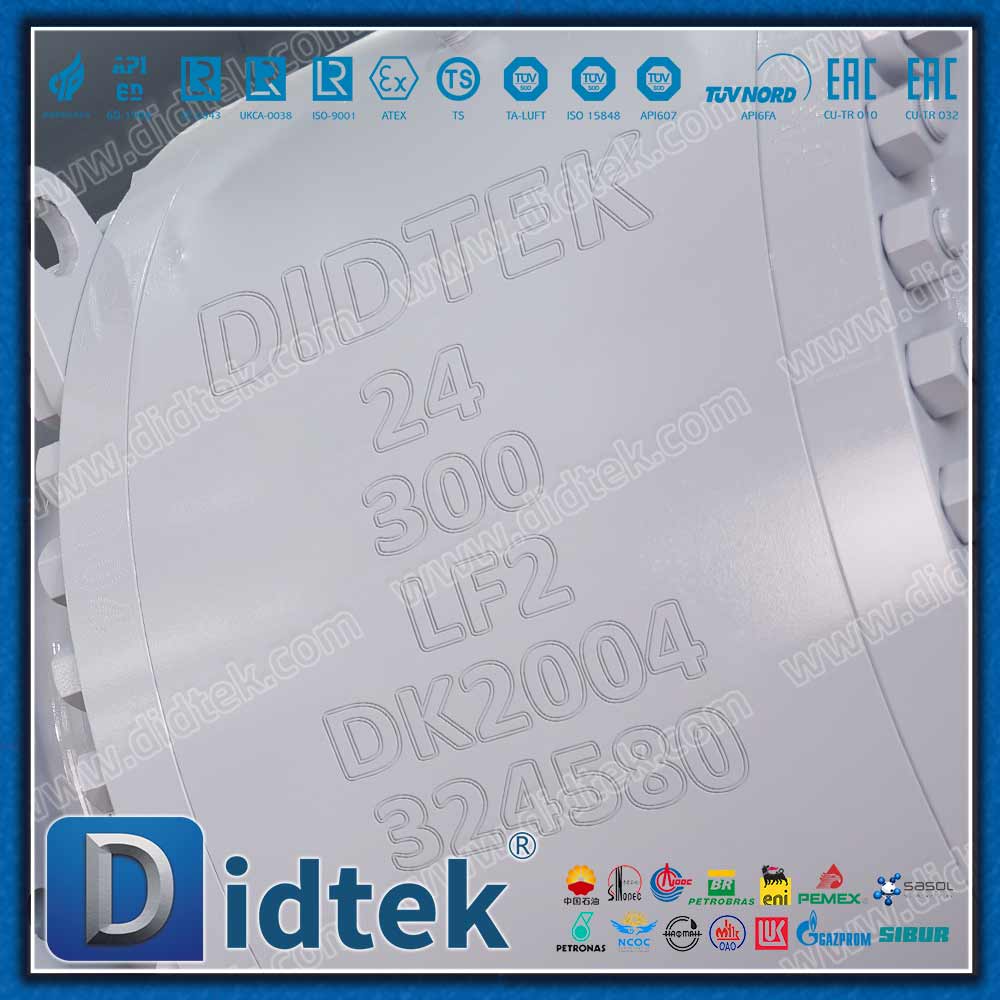

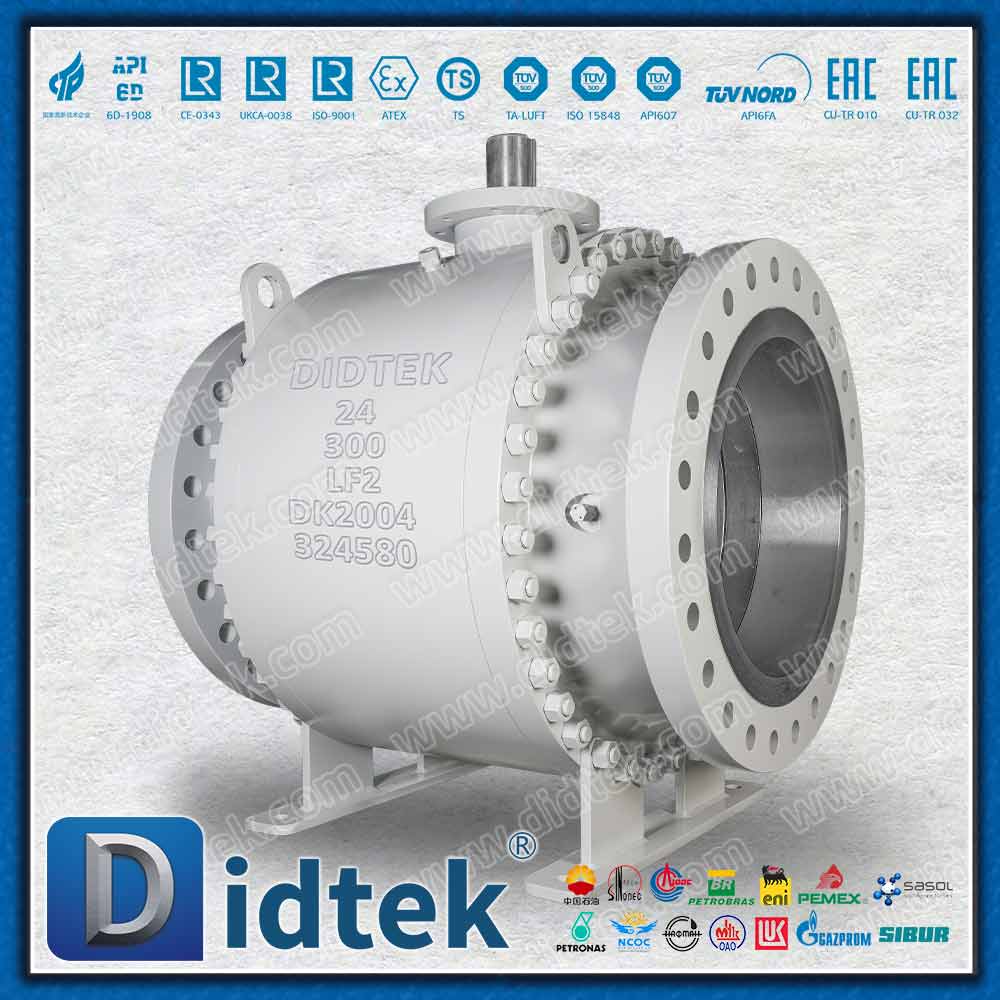

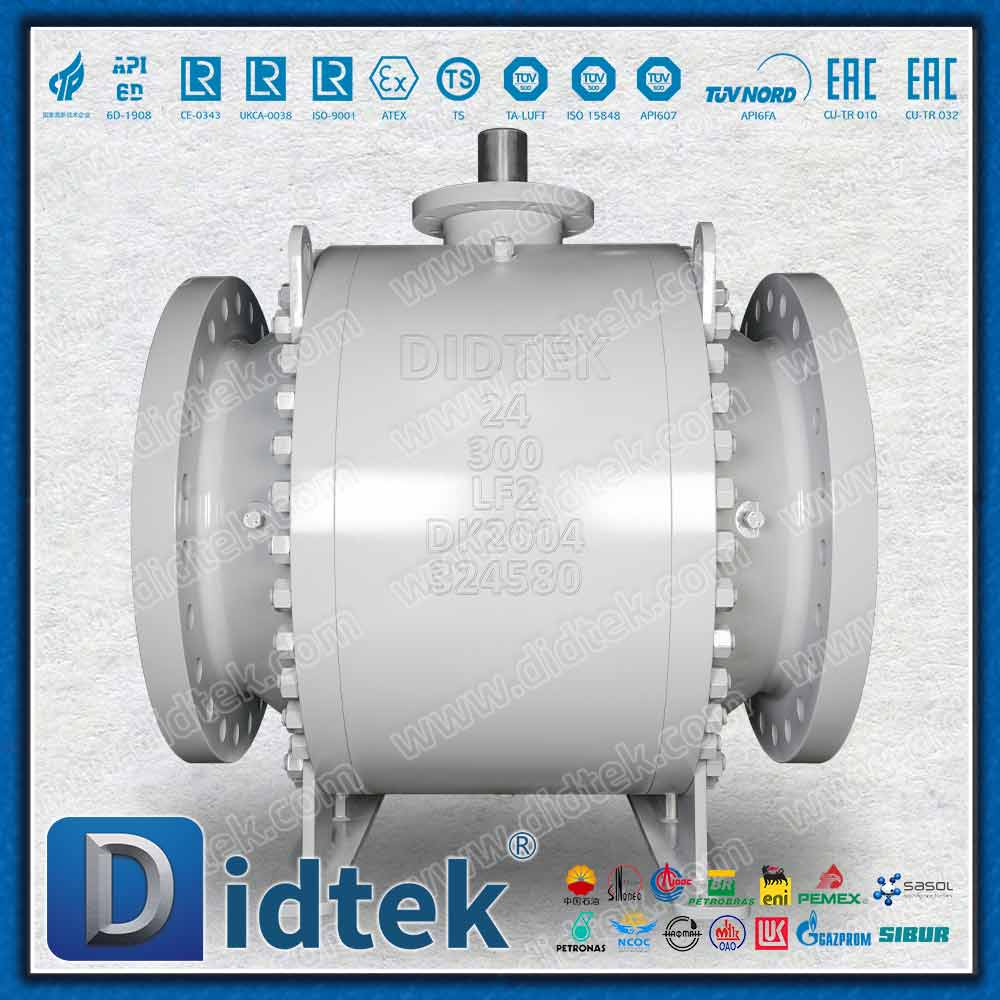

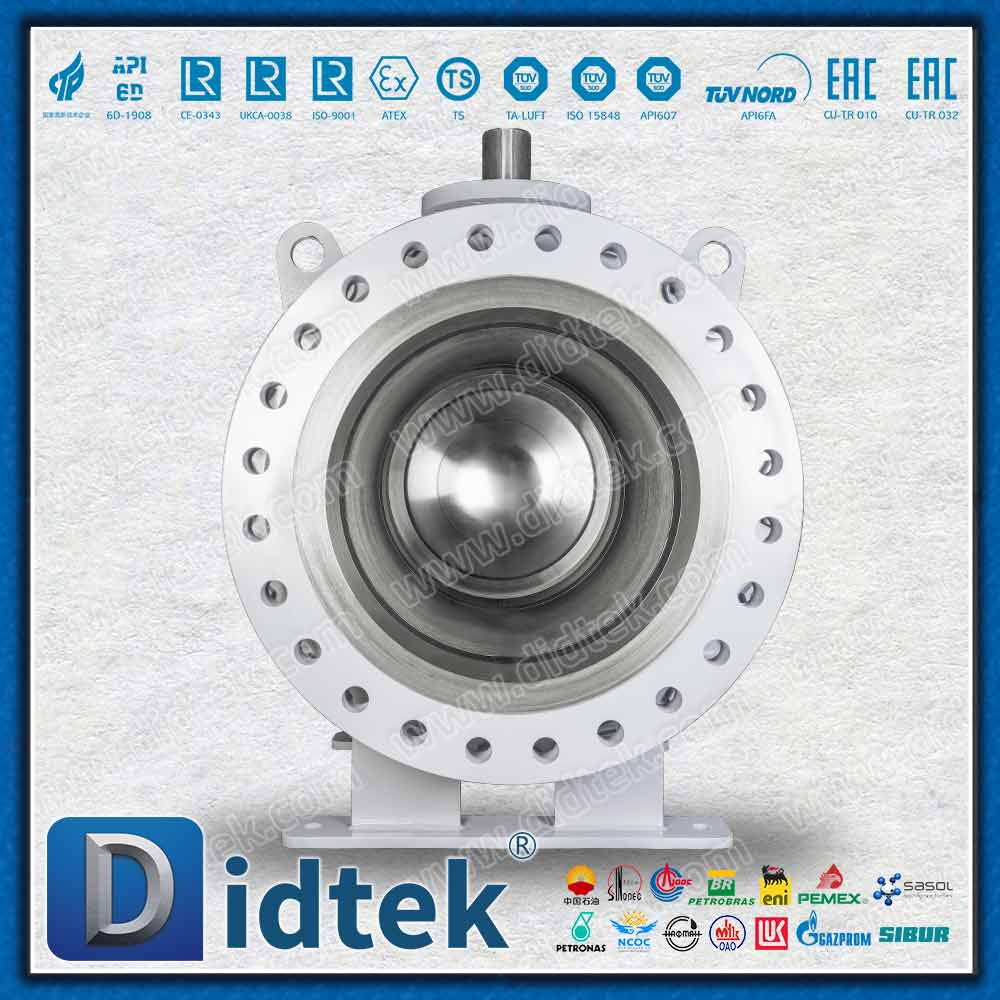

DPE * SPE DIB-1 DIB-2 Válvula de bola con estructura de placa de soporte

Parámetros del producto

Descripción del diseño

Placa de soporte rígida: Las placas de soporte de alta resistencia mantienen la bola y los rodamientos en posición, lo que ayuda a reducir la deflexión de la bola y la carga desigual del asiento en servicios de gran diámetro.

Configuración DIB-1: Dos asientos DPE proporcionan dos barreras de sellado bidireccionales para aplicaciones que requieren doble aislamiento desde cualquier dirección de la tubería.

Configuración DIB-2: Un asiento SPE y un asiento DPE combinan doble aislamiento con una ruta definida de presión de cavidad de alivio automático.

Seguridad y mantenimiento: El diseño antiestático, un vástago antiexplosión, una construcción a prueba de incendios y una inyección de sellador de emergencia opcional respaldan las tareas críticas de aislamiento.

Parámetros

Aplicación y función

La válvula de bola de muñón con placa de soporte DIB-1/DIB-2 es adecuada para nodos de tuberías críticos donde el aislamiento verificado, la gestión de la presión y la estabilidad estructural son importantes.

Patines de medición de transferencia de custodia: Proporciona aislamiento positivo alrededor del equipo de medición para ayudar a limitar la derivación no deseada durante la medición y el mantenimiento.

Colectores de productos: admite la separación de diferentes flujos de procesos y el enrutamiento controlado en redes complejas de transferencia de petróleo, gas y líquidos.

Estaciones de lanzador y receptor de cerdos: las configuraciones de los asientos DIB proporcionan barreras de aislamiento definidas y gestión de la presión de la cavidad durante la preparación y el mantenimiento del cerdo.

Aislamiento de tuberías de alta integridad: la placa de soporte y los asientos SPE/DPE configurables son adecuados para secciones de tuberías de gran diámetro que requieren un soporte mecánico robusto y una lógica de aislamiento planificada.
