SPE *️ Válvula de bola de muñón de purga de doble bloque SPE

Descripción del Producto

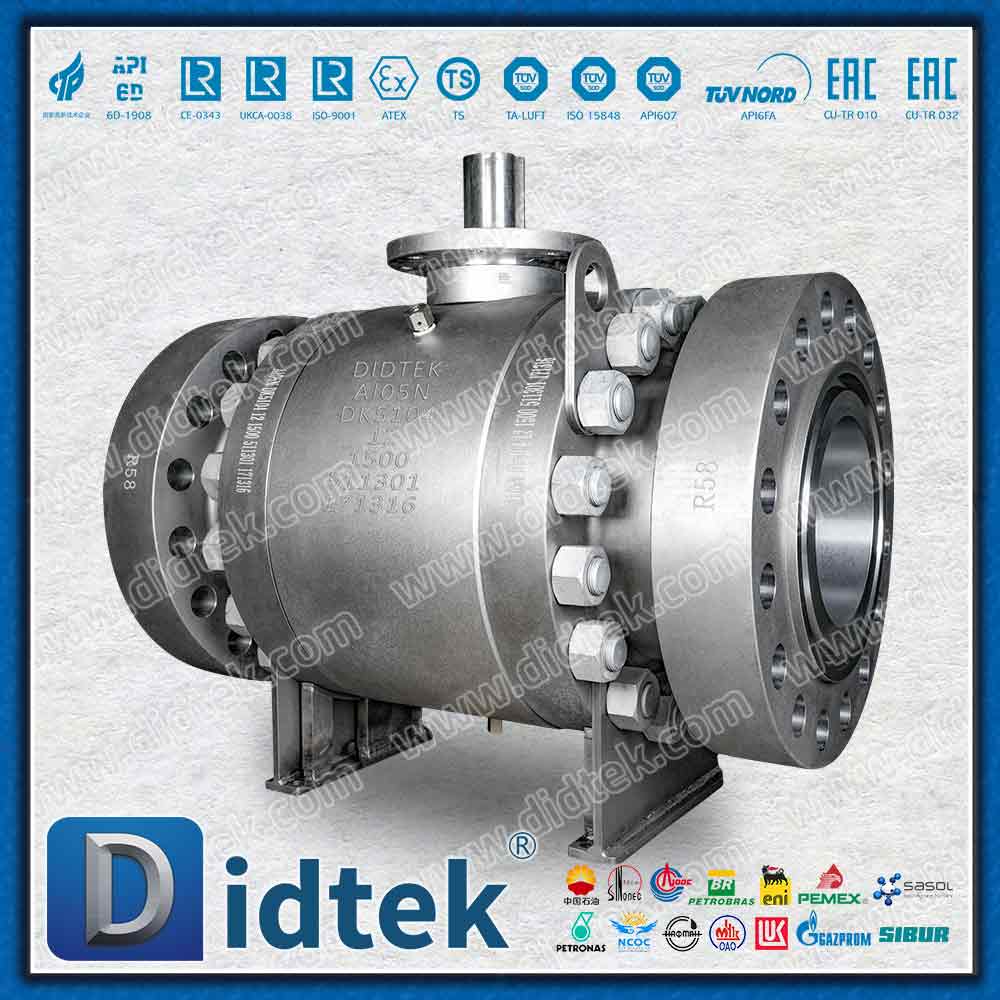

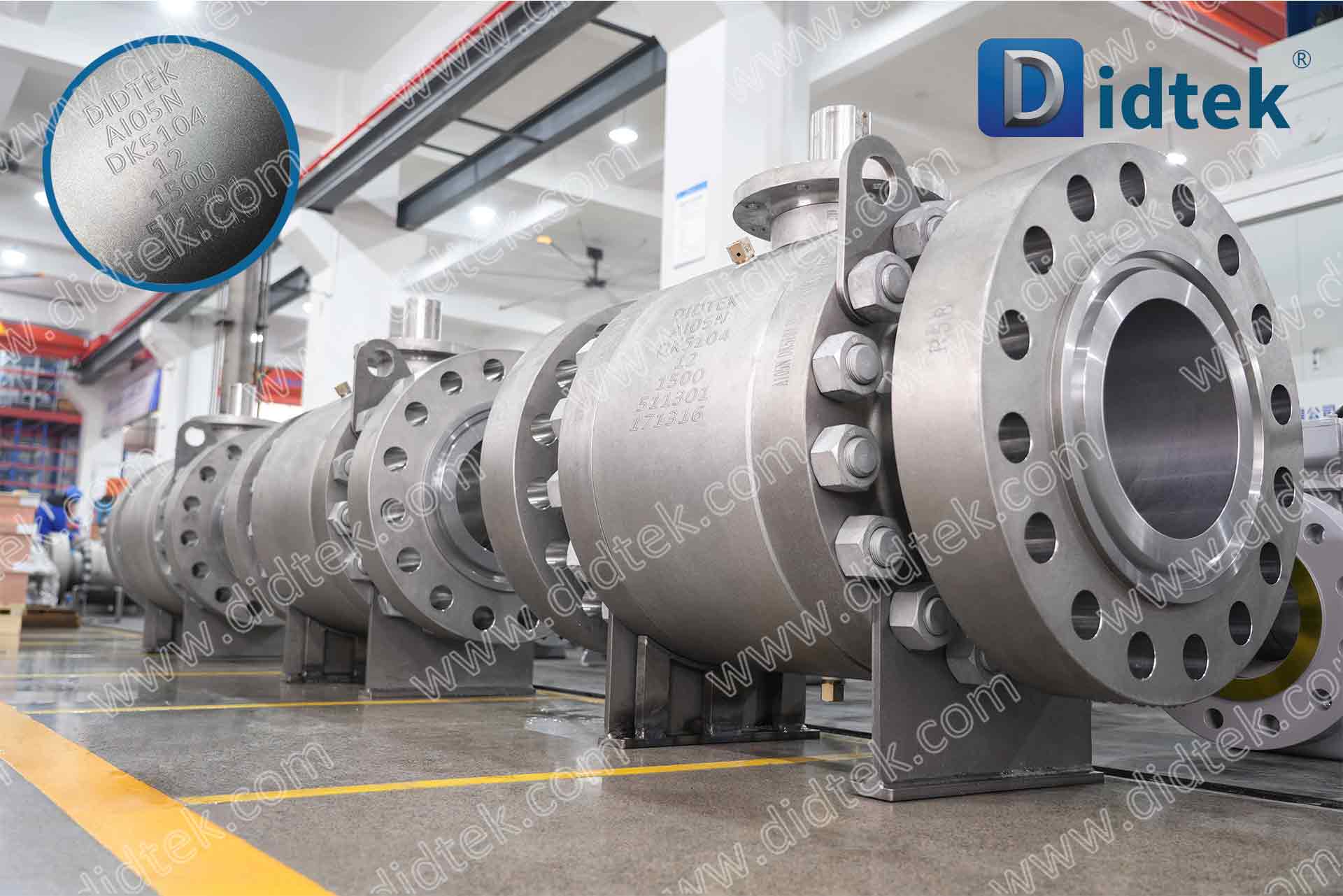

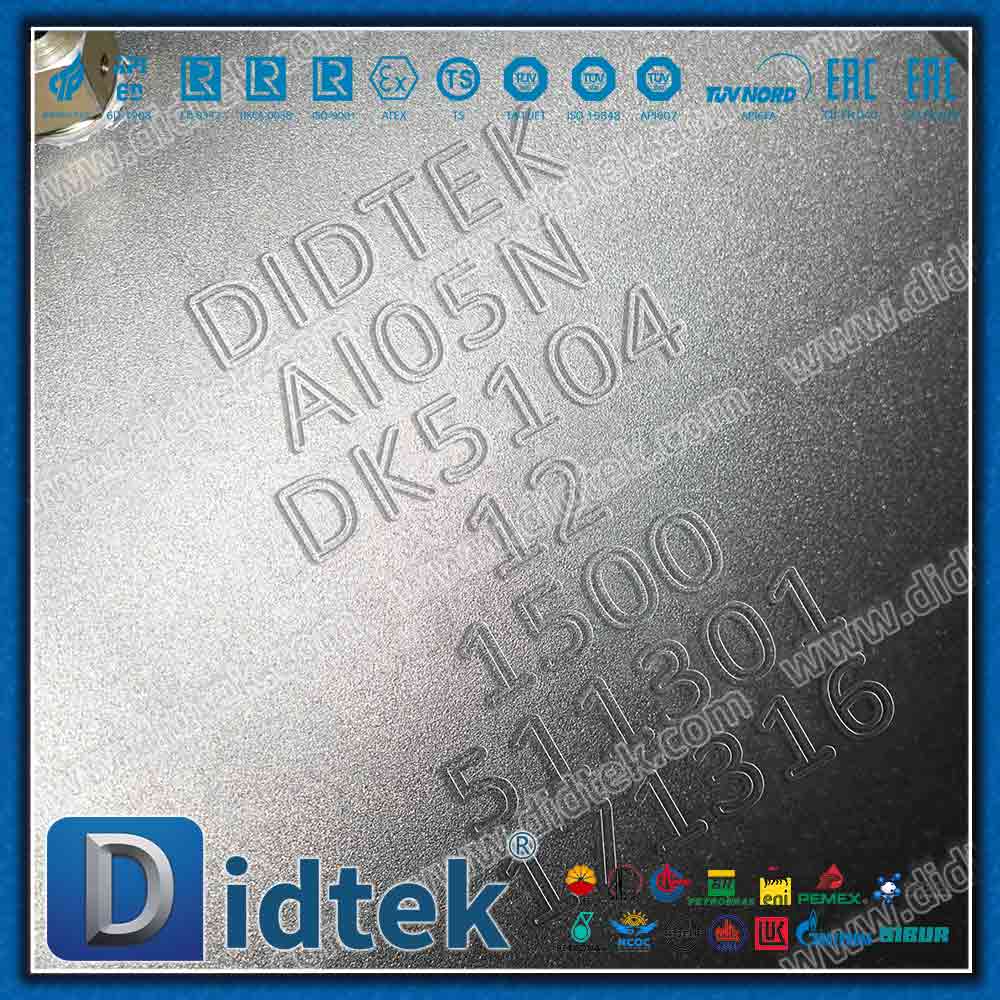

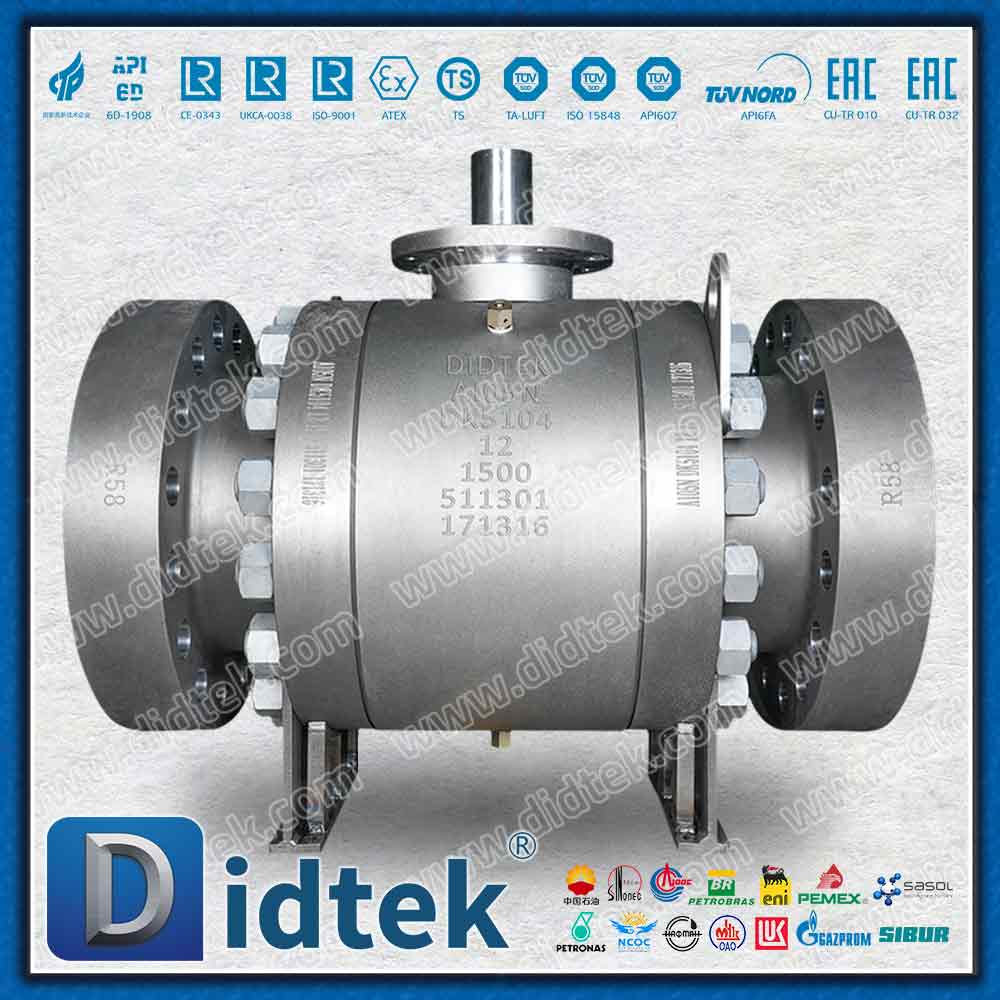

La válvula de bola montada en muñón SPE x SPE representa un punto de referencia en el control de fluidos industriales, diseñada específicamente para ofrecer una funcionalidad de doble bloqueo y purga (DBB) sin concesiones. Forjado con acero al carbono A105N excepcionalmente duradero, el cuerpo de la válvula presenta un acabado metálico sólido y meticulosamente mecanizado que habla de su construcción resistente. En esta configuración especializada, tanto los asientos ascendentes como los descendentes están diseñados aprovechando el efecto de pistón único (SPE). Esta ingeniería avanzada garantiza que cada asiento proporcione un sello independiente y confiable contra la bola, impulsado directamente por la presión de la propia línea de la tubería.

Mecanismo de seguridad de autoralivio avanzado

Una ventaja operativa crítica de esta arquitectura SPE x SPE es su capacidad inherente de autoralivio. En entornos de fluidos exigentes, la expansión térmica puede hacer que los medios atrapados dentro de la cavidad corporal generen una sobrepresión peligrosa. Cuando la presión de la cavidad interna excede la presión de la tubería, los asientos calibrados con precisión se alejan automáticamente de la bola. Esto permite que el exceso de presión se descargue de manera segura nuevamente en la línea sin necesidad de válvulas de alivio de seguridad externas. Al prevenir accidentes por sobrepresión, este mecanismo garantiza la integridad estructural del sistema de tuberías y protege al personal y los activos en el sitio.

Estándares rigurosos y excelencia material

Diseñada estrictamente según las especificaciones API 6D, esta válvula de bola forjada cumple con los estándares industriales internacionales más exigentes. Cuenta con asientos blandos DEVLON, un polímero altamente resistente al desgaste que garantiza un sellado hermético y a prueba de fugas incluso bajo estrés mecánico severo. Al funcionar perfectamente en un amplio espectro de temperaturas de -29 °C a 95 °C, la válvula está totalmente certificada para seguridad contra incendios según API 6FA. Antes de salir de las instalaciones de fabricación, cada unidad se somete a pruebas de presión 100 % rigurosas según API 598, lo que garantiza que llegue lista para su implementación inmediata y segura en infraestructura crítica.

Parámetros del producto

Descripción del diseño y mecanismos centrales

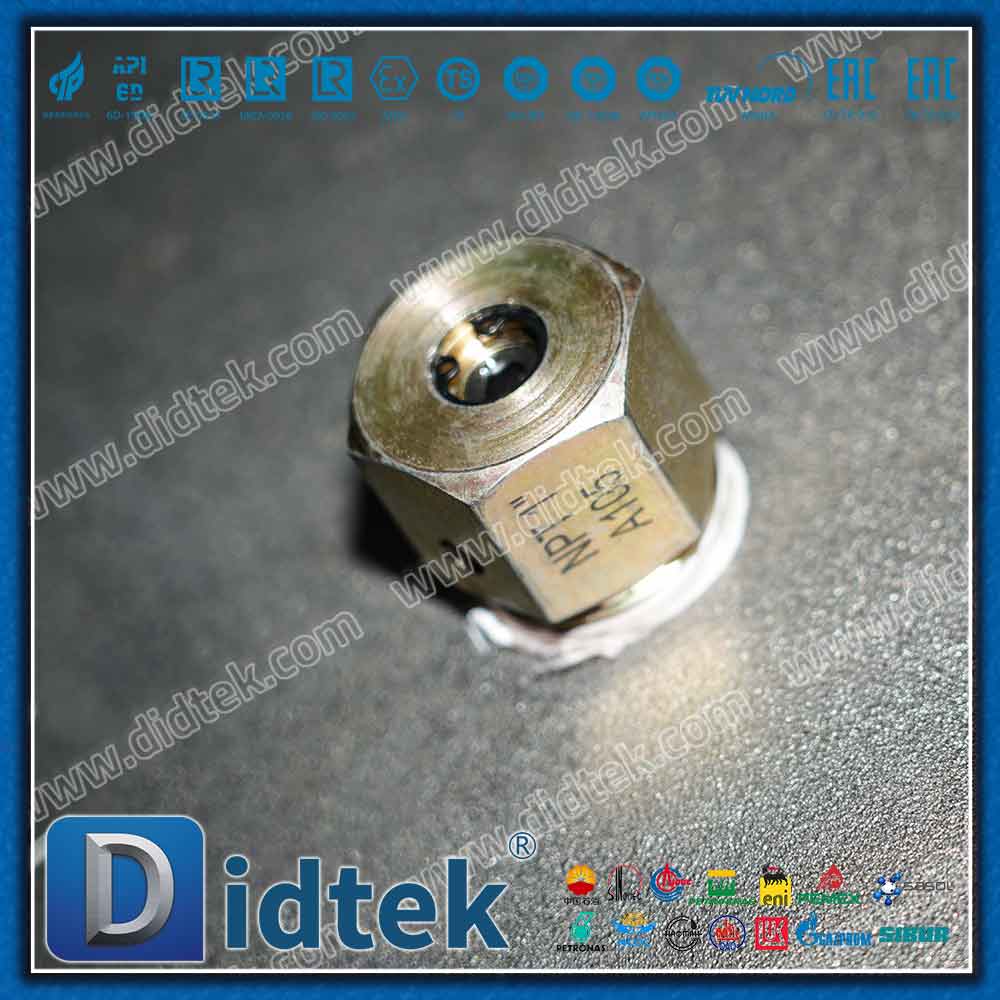

• Funcionalidad DBB inherente y mantenimiento en línea: Proporciona un sello altamente confiable en ambos extremos. La inclusión de una válvula central de purga/ventilación permite a los operadores verificar la integridad del sello o drenar la cavidad mientras la válvula permanece en una posición completamente cerrada. Esta capacidad de inspección en línea reduce significativamente el tiempo de inactividad del sistema y reduce los gastos generales de mantenimiento.

• Alivio automático de la cavidad: elimina la necesidad de válvulas de alivio de seguridad externas en la mayoría de los servicios de líquidos o gases. Al ventilar automáticamente el exceso de presión causado por la expansión térmica, simplifica el diseño general de la tubería, reduce la complejidad de la instalación y mejora la seguridad operativa.

• Rendimiento de sellado bidireccional: Diseñado para sellar la presión de manera efectiva independientemente de si el flujo se origina en la dirección ascendente o descendente, ofreciendo opciones de instalación versátiles en redes de tuberías complejas.

• Estabilidad montada en muñón: la bola sólida está firmemente soportada por cojinetes de alta resistencia. Esta estabilidad estructural garantiza un par de funcionamiento excepcionalmente bajo y evita por completo la deformación del asiento, incluso cuando se somete a las inmensas fuerzas de aplicaciones de alta presión de 1500 lb.

Parámetros

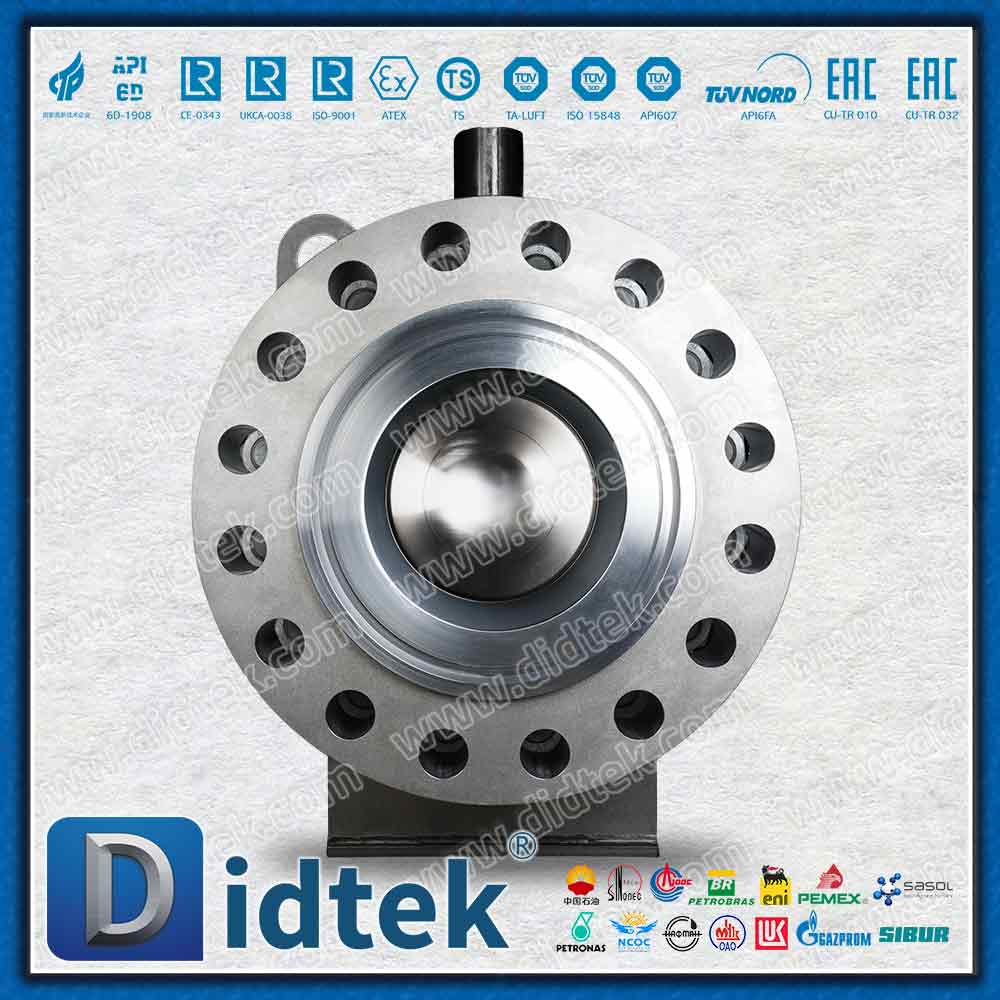

Más allá del diseño mecánico excepcional, nuestro marco de suministro y servicio está estructurado para respaldar la adquisición industrial a gran escala. Cada válvula de bola de muñón forjada está empaquetada de forma segura en robustas cajas de madera contrachapada, lo que protege las bridas finales RF mecanizadas con precisión y los operadores de vástago desnudo de la exposición ambiental y los impactos del tránsito. Con certificaciones internacionales integrales y un estricto protocolo de pruebas 100 % previo a la entrega, garantizamos una confiabilidad absoluta para sus proyectos de control de fluidos críticos.

Solicitud

La válvula de bola de muñón de doble bloqueo y purga (DBB) SPE x SPE está diseñada específicamente para resolver desafíos complejos de aislamiento y estrangulamiento en entornos industriales altamente exigentes. La combinación de su resistente cuerpo de acero al carbono A105N, el asiento blando DEVLON y su avanzado mecanismo de alivio automático lo convierten en un activo indispensable en varios sectores críticos donde la seguridad y la confiabilidad no pueden verse comprometidas.

Soluciones industriales principales

• Tuberías de transmisión de petróleo y gas: Sirve como una válvula de aislamiento vital de la línea principal. En la transmisión a larga distancia donde los fluidos están expuestos a fluctuaciones de temperatura ambiente, el riesgo de expansión térmica de la presión es una preocupación constante. El diseño SPE x SPE gestiona automáticamente estos picos de presión, protegiendo la infraestructura de la tubería de rupturas catastróficas.

• Refinerías y plantas petroquímicas: ofrece regulación precisa y aislamiento absoluto en unidades complejas de procesamiento de hidrocarburos. La robusta construcción de cuerpo dividido y la certificación API 6FA a prueba de incendios brindan los márgenes de seguridad necesarios para manipular medios volátiles e inflamables a temperaturas que oscilan entre -29 °C y 95 °C.

• Tuberías de servicio de líquidos y medios corrosivos: especialmente críticas para medios líquidos (incluidos agua, vapor y líquidos corrosivos específicos) que se expanden significativamente con los cambios de temperatura. La funcionalidad inherente de DBB permite a los equipos de mantenimiento drenar la cavidad de forma segura y verificar el sello sin cerrar toda la red de tuberías, optimizando la eficiencia operativa y reduciendo el desperdicio de fluidos.
