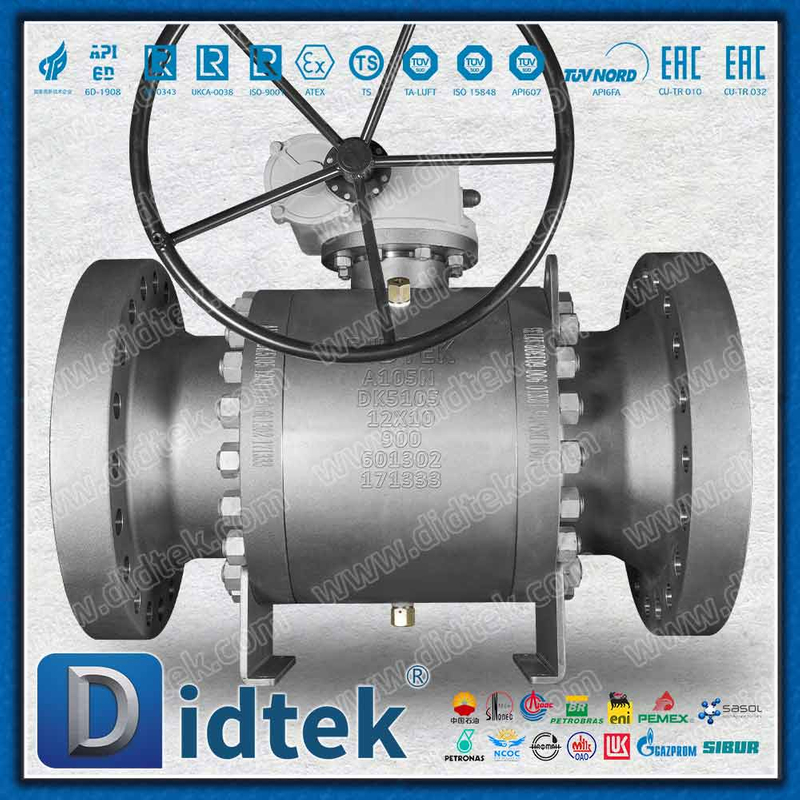

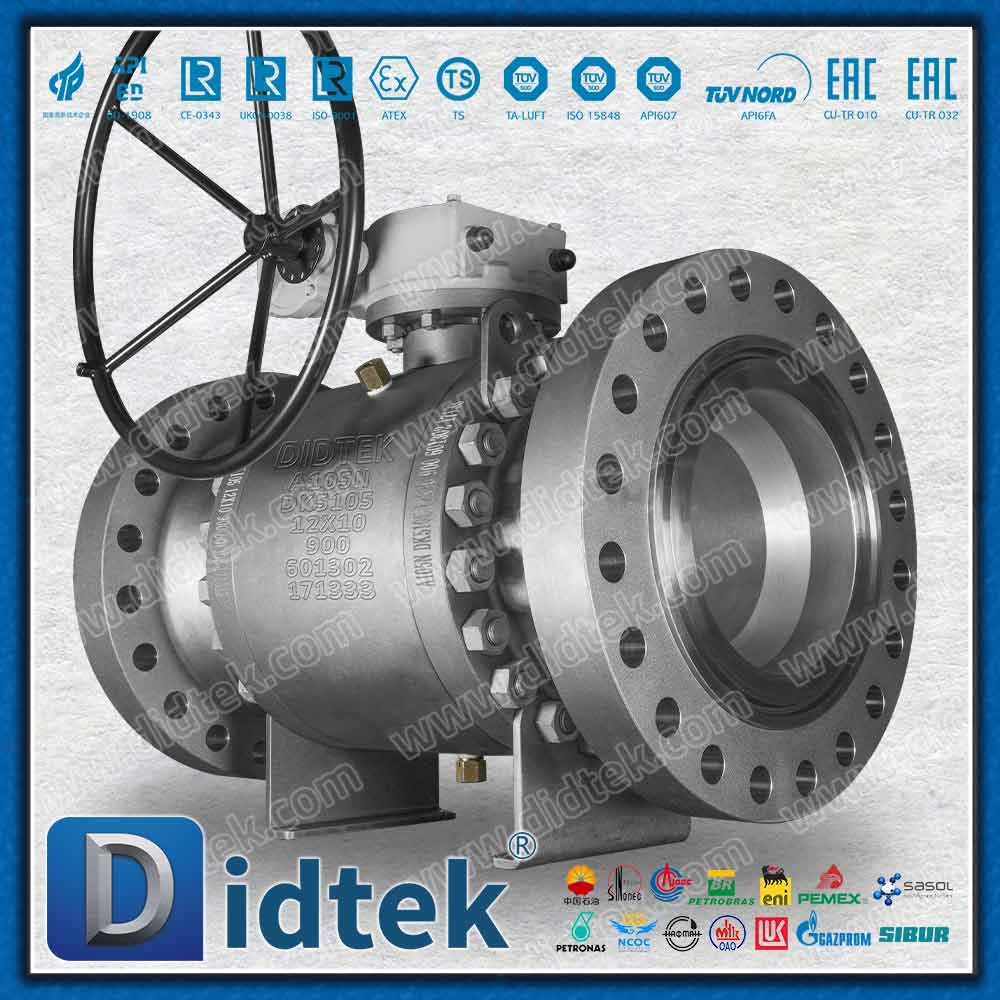

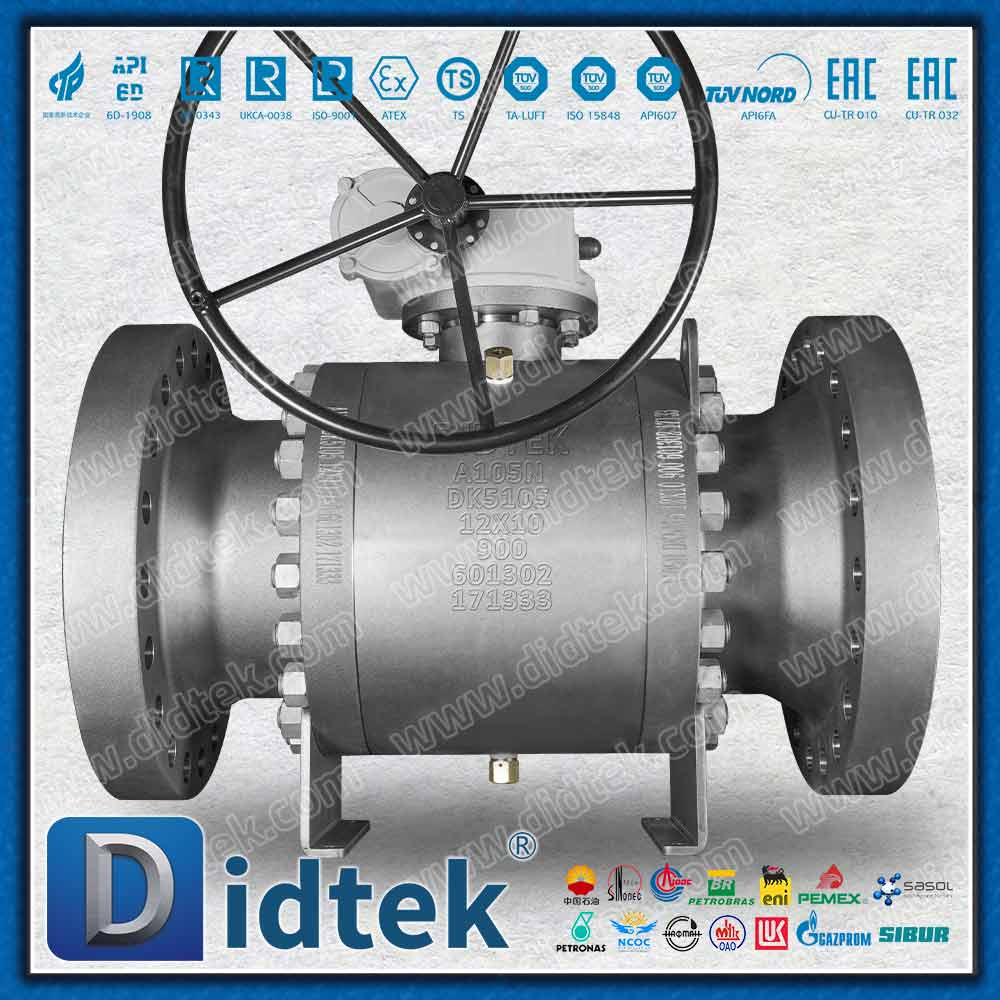

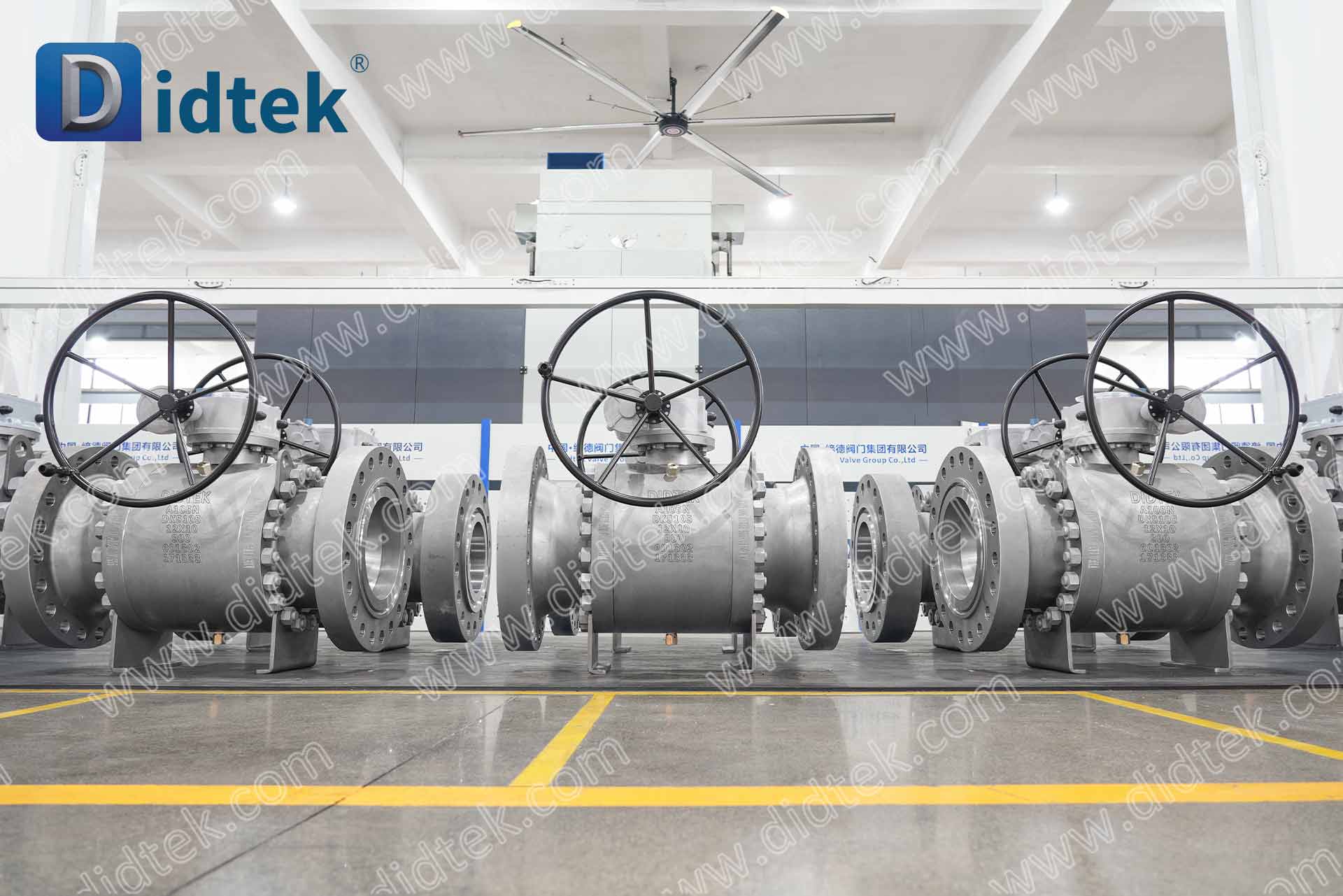

SPE ✖️ Válvula de bola de muñón tipo B con purga de doble bloque DPE

Descripción del diseño

• Configuración de asiento híbrido SPE/DPE (Tipo B): El asiento aguas arriba normalmente actúa con efecto de pistón único (presión de cavidad de alivio automático), mientras que el asiento aguas abajo actúa con efecto de pistón doble, lo que proporciona una capa adicional de seguridad de aislamiento redundante.

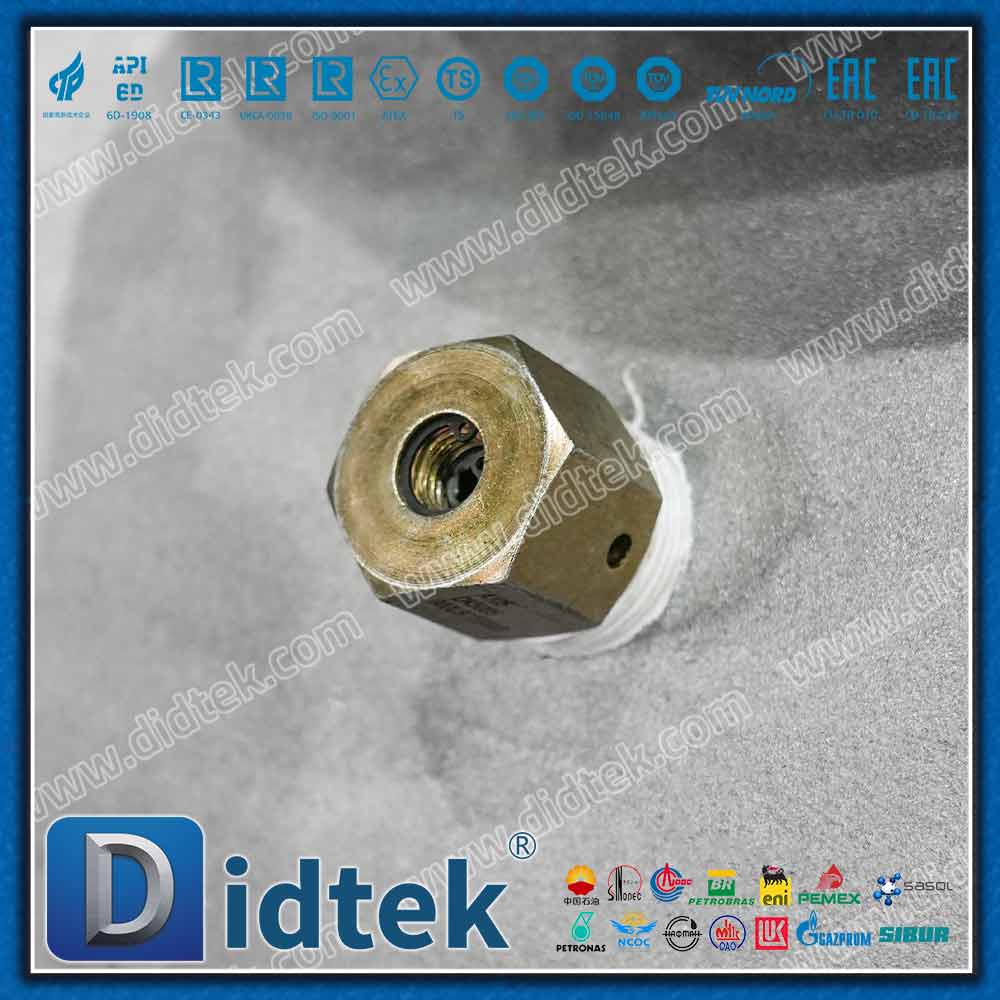

• Verdadero doble bloqueo y purga (DBB): aísla el flujo de los extremos de entrada y salida simultáneamente cuando la bola está cerrada, lo que permite purgar o drenar la cavidad del cuerpo de forma segura a través de la válvula de prueba.

• Alivio automático de la cavidad (función SPE): evita una sobrepresión peligrosa dentro de la cavidad del cuerpo debido a la expansión térmica del líquido atrapado, lo que garantiza la seguridad operativa.

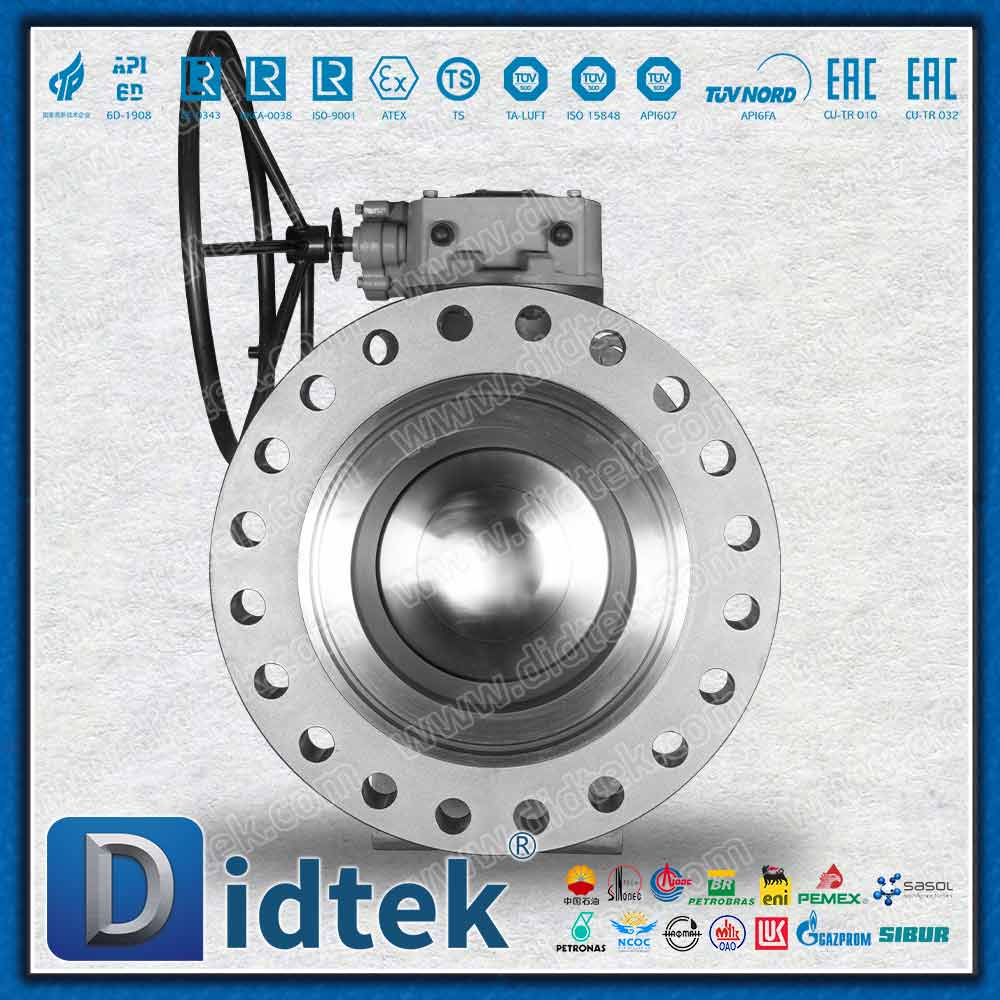

• Rigidez montada sobre muñón: la estructura de bola fija soporta cargas masivas de tuberías y altas presiones diferenciales con un par de operación mínimo.

Las válvulas de bola de muñón tipo B con purga de doble bloque SPE ✖️ DPE  se utilizan ampliamente en entornos exigentes debido a las propiedades superiores de sus materiales:

• Tuberías de transmisión de petróleo y gas de larga distancia: Estaciones de aislamiento de líneas principales que requieren capacidades DBB verificadas de cero fugas.

• Estaciones terminales de almacenamiento y medición: patines de medición de transferencia de custodia y aislamiento del colector de tanques.

• Plataformas de producción costa afuera: líneas críticas de procesamiento de gas y petróleo crudo en la superficie.
