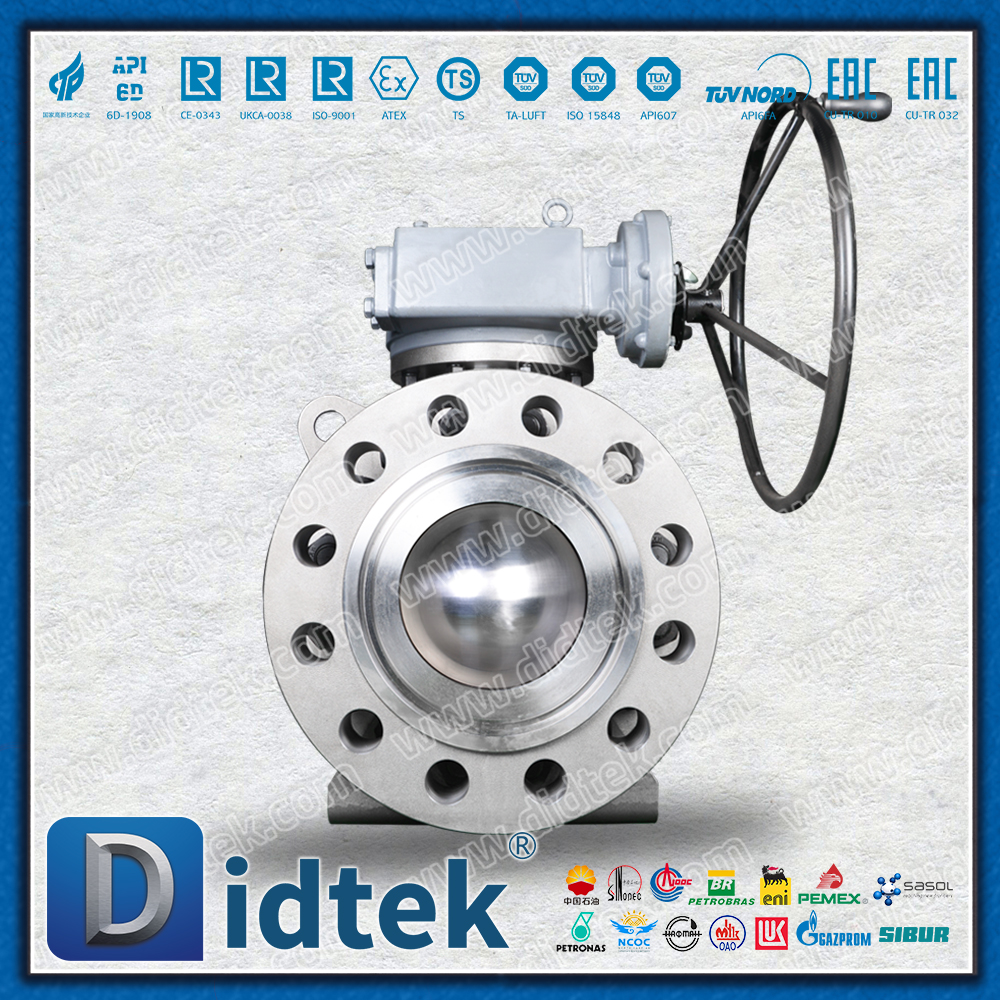

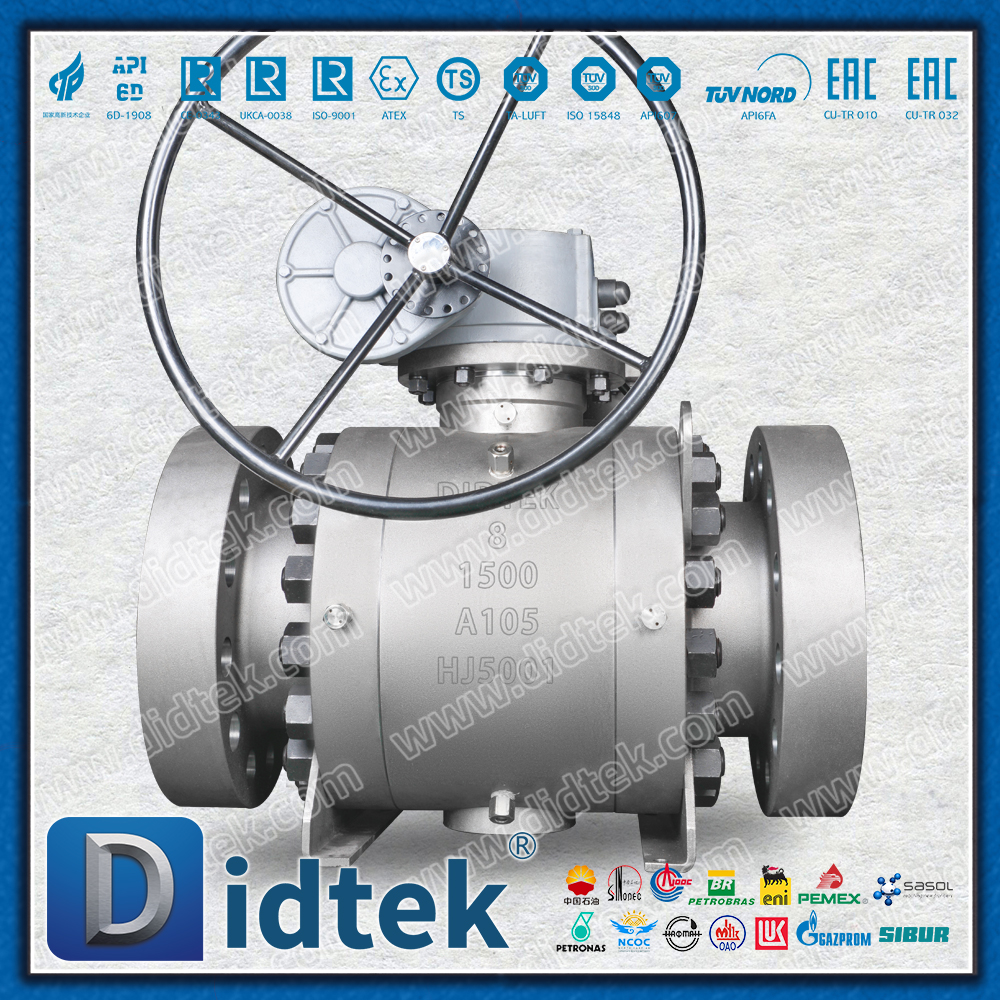

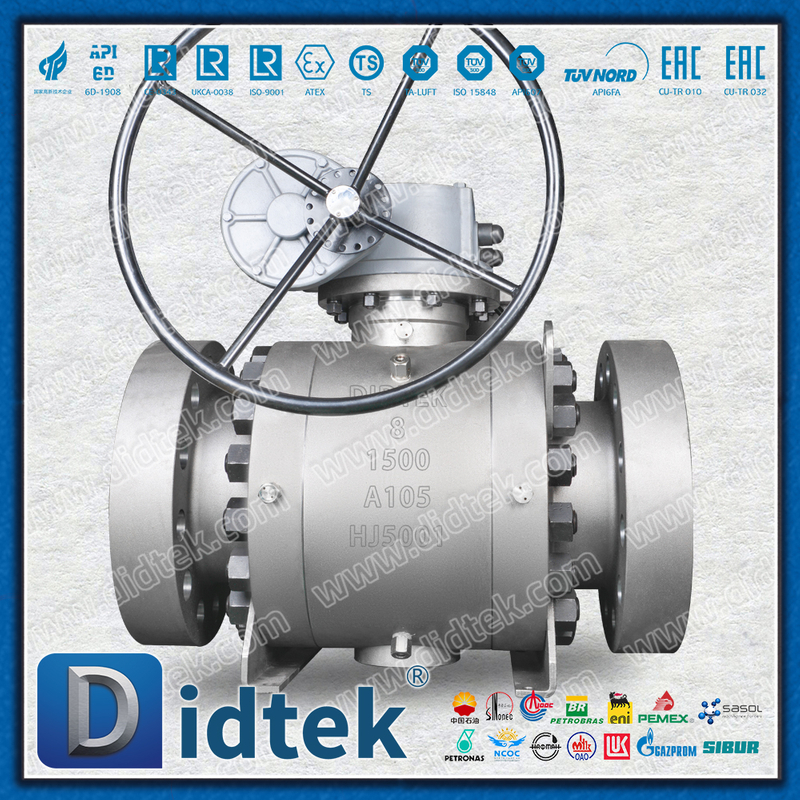

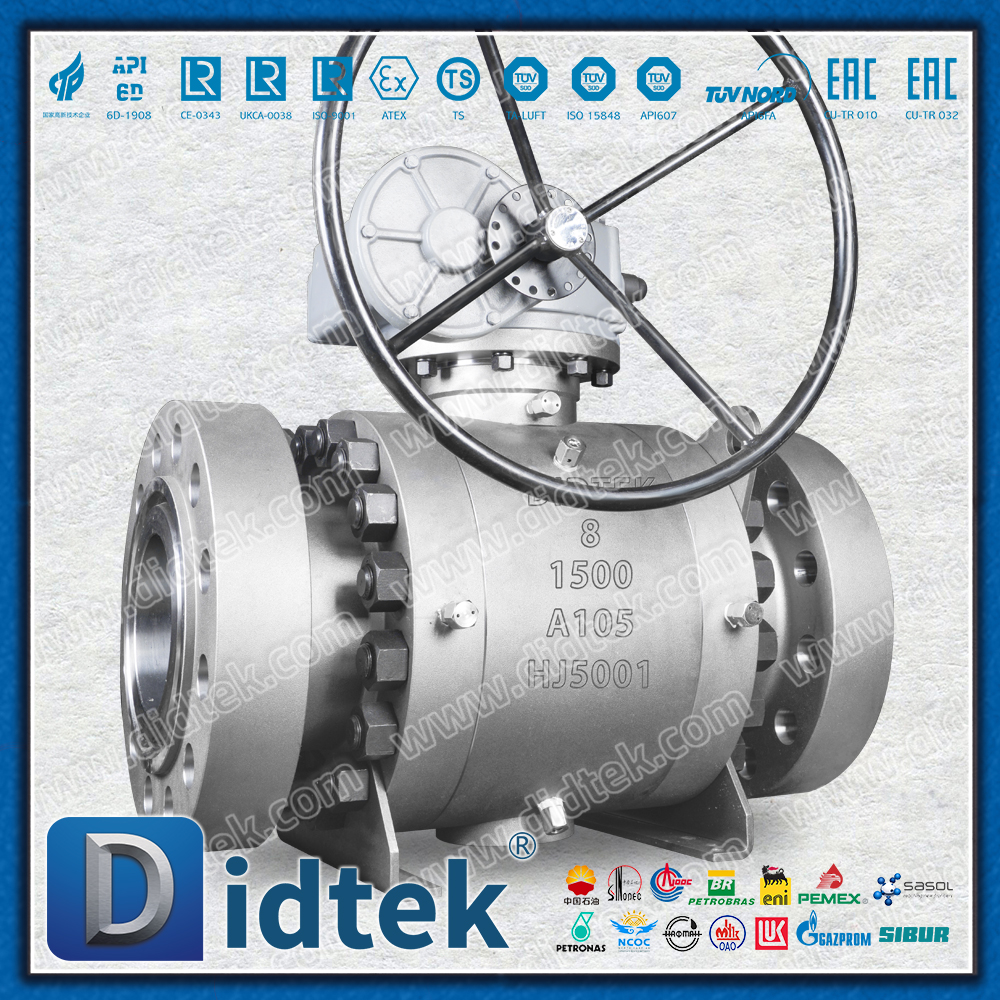

Válvula de bola montada en muñón de acero forjado de alta presión y paso total con brida Didtek A105

Descripción general del producto

Se trata de una válvula de bola industrial de alto rendimiento y alta confiabilidad diseñada para condiciones de trabajo duras. Integra el diseño y las propiedades del material de múltiples válvulas de alta gama y es adecuado para sistemas de tuberías industriales que requieren un cierre estricto, funcionamiento a alta presión y una larga vida útil.

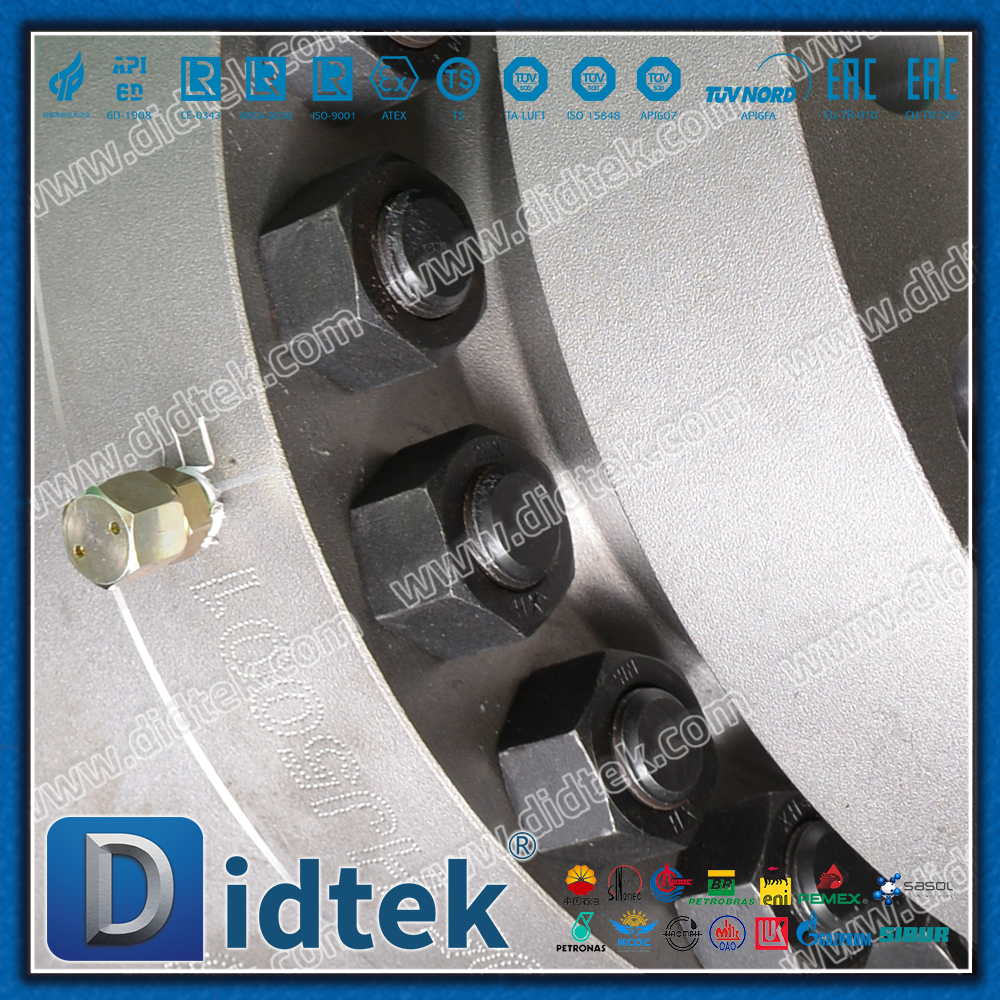

Válvula de bola montada en muñón de acero forjado de alta presión y paso total con brida Didtek A105

Explicación detallada de las características principales.

Cuerpo de válvula y material

Estructura de forjado: Los principales componentes que soportan presión del cuerpo de la válvula se fabrican mediante un proceso de forjado. En comparación con las válvulas fundidas, las válvulas de acero forjado tienen mayor resistencia mecánica, mejor estructura de fase cristalina y mayor resistencia al impacto y a la fatiga, y son especialmente adecuadas para medios peligrosos y de alta presión.

Material A105: Este es un material de forja de acero al carbono de grado según la norma ASTM y es uno de los materiales estándar y más comúnmente utilizados para la fabricación de válvulas de alta temperatura y alta presión. Presenta excelentes propiedades mecánicas y resistencia a altas temperaturas, y normalmente se utiliza en un rango de temperatura de -29 °C a 425 °C.

Método de soporte de esfera

Núcleo de bola fijo: Este es el diseño del núcleo de esta válvula. La esfera está soportada rígidamente por dos ejes fijos en la parte superior e inferior y no se desplaza durante el funcionamiento. Esta estructura permite:

Aplicación de alta presión: puede soportar una presión de tubería extremadamente alta y el asiento de la válvula no sufrirá una deformación excesiva debido a la presión media.

Operación de bajo par: incluso bajo alta presión, el par de apertura y cierre es mucho menor que el de las válvulas de bola flotante, lo que facilita la configuración de actuadores grandes.

Larga vida útil: El proceso de apertura y cierre provoca poco desgaste en el asiento de la válvula, lo que prolonga significativamente la vida útil de la válvula.

Diseño del canal de flujo.

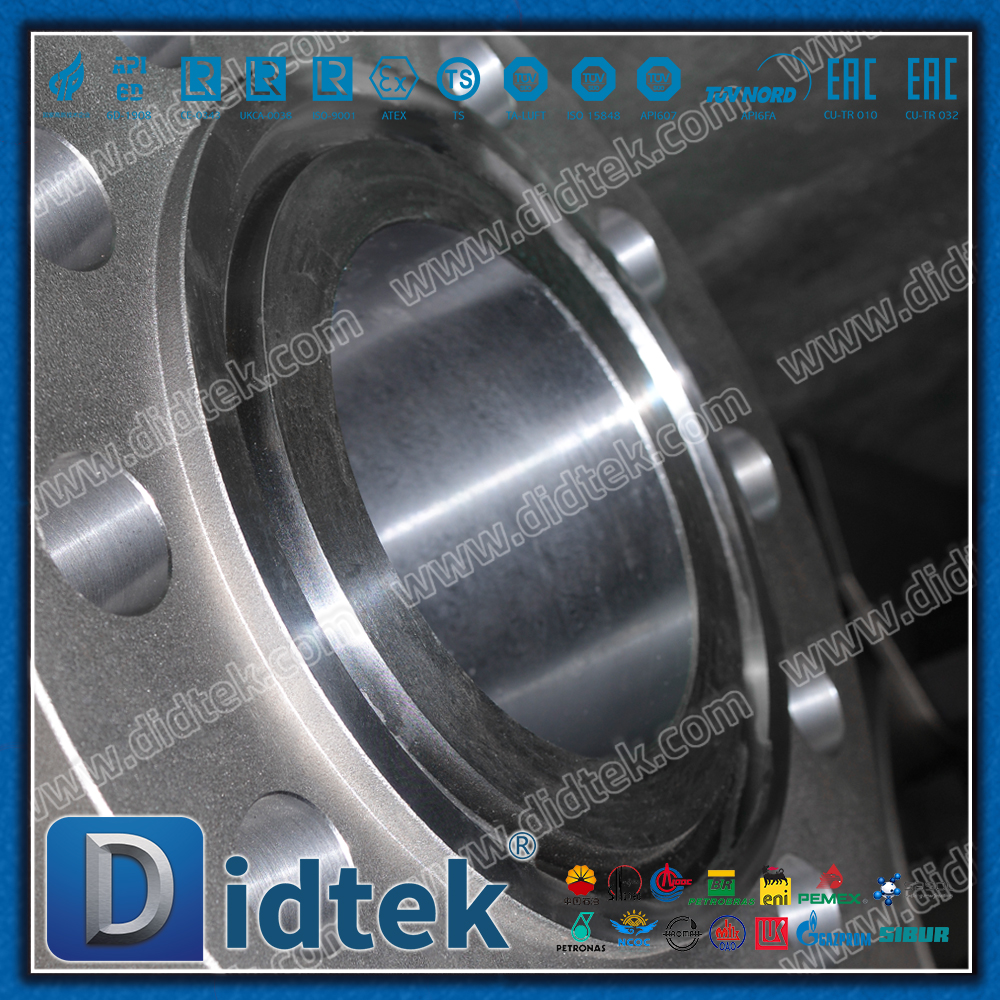

Paso total: el diámetro del canal dentro de la válvula es básicamente el mismo que el diámetro nominal de la tubería conectada. Este diseño permite:

Pérdida de presión cero: casi no hay caída de presión cuando el medio fluye a través de la válvula.

Capacidad de paso de bolas: Permitir el paso de limpiapipas o bolas de limpieza es crucial para las tuberías que requieren una limpieza regular.

Clasificación de presión

Alta presión: este diseño generalmente cumple con los estándares de ANSI Clase 600, 900, 1500 o grados de presión superiores y se puede aplicar a condiciones de trabajo de alta presión en industrias como la del petróleo, el gas natural y la ingeniería química.

Método de conexión

Conexión de brida: Se conecta al sistema de tuberías a través de una placa de brida y se fija con pernos. Este es el método de conexión más comúnmente utilizado y confiable en tuberías de alta presión y gran diámetro, que es conveniente para la instalación, desmontaje y mantenimiento, y tiene un rendimiento de sellado confiable.

Resumen de ventajas

Alta resistencia y seguridad: el cuerpo de la válvula de acero forjado A105 y la estructura fija garantizan la integridad y seguridad de la válvula bajo alta presión, alta temperatura y carga de impacto.

Excelente rendimiento de sellado: el diseño fijo garantiza que el asiento de la válvula se esfuerce uniformemente bajo alta presión, lo que proporciona un rendimiento de sellado confiable y un bajo riesgo de fugas internas.

Baja resistencia al flujo y alta capacidad de flujo: el diseño de paso total minimiza en gran medida la pérdida de energía durante el flujo medio.

Fácil de operar y duradero: Adecuado para operación frecuente, con bajos costos de mantenimiento y alta rentabilidad durante todo su ciclo de vida.

Versatilidad: Puede configurarse fácilmente con cajas de cambios, actuadores neumáticos, hidráulicos o eléctricos para lograr un control automático remoto.

Escenarios de aplicación típicos

Esta válvula es una opción ideal para los siguientes campos industriales exigentes:

Petróleo y gas: oleoductos de larga distancia, instalaciones en boca de pozo y oleoductos de proceso de alta presión en refinerías de petróleo.

Ingeniería química y petroquímica: Equipos de reacción de alta presión, corte de medios corrosivos o tóxicos.

Energía y potencia: Sistemas de suministro de agua y vapor a alta presión de centrales eléctricas.

Ingeniería Marina: Sistemas de Ductos Submarinos.

Cualquier condición operativa que requiera pérdida de presión cero, corte de alta presión y alta confiabilidad.

Conclusión

Esta válvula de bola fija de acero forjado A105 de alta presión, de paso total y conexión por brida representa una solución de válvula industrial de servicio pesado para condiciones operativas críticas. Al combinar la superioridad de los materiales forjados, la estabilidad de las esferas fijas y la suavidad del diseño de paso total, proporciona garantías de control de fluidos seguras, eficientes y de larga duración para tuberías industriales modernas.

Especificación de diseño:
