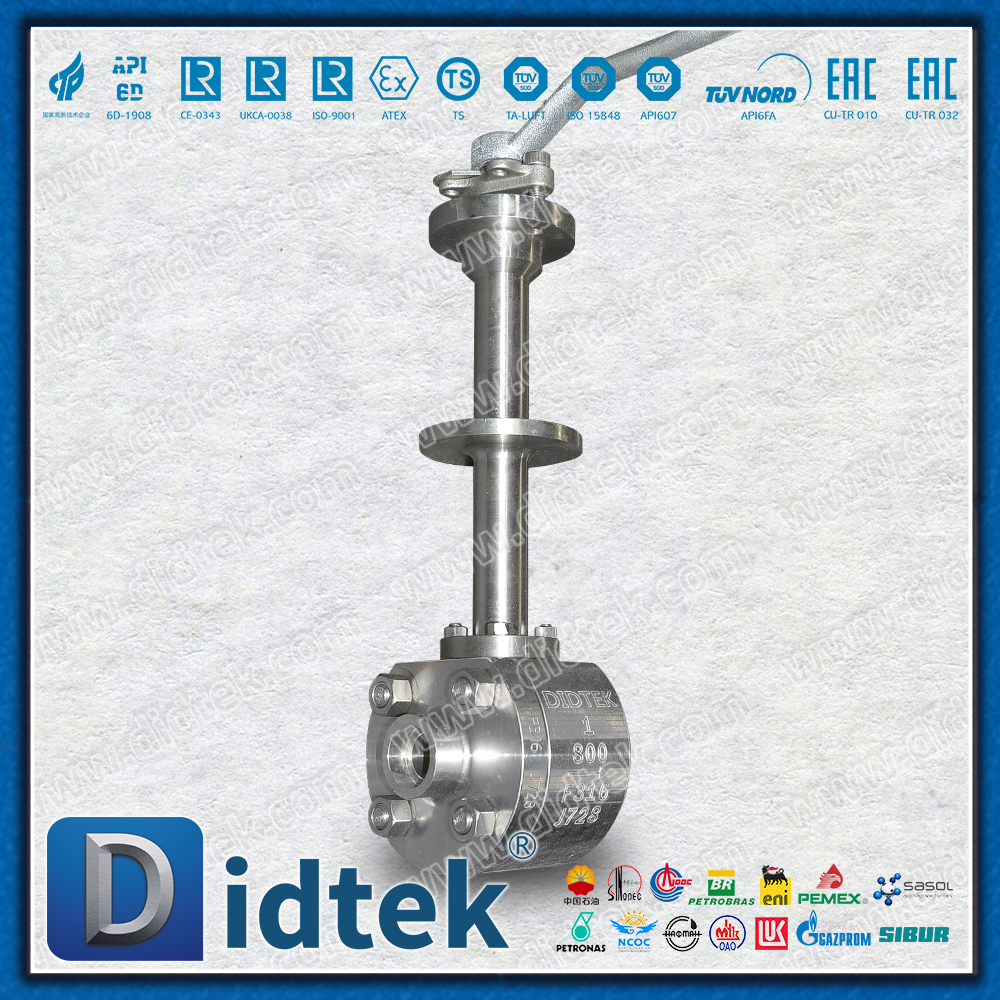

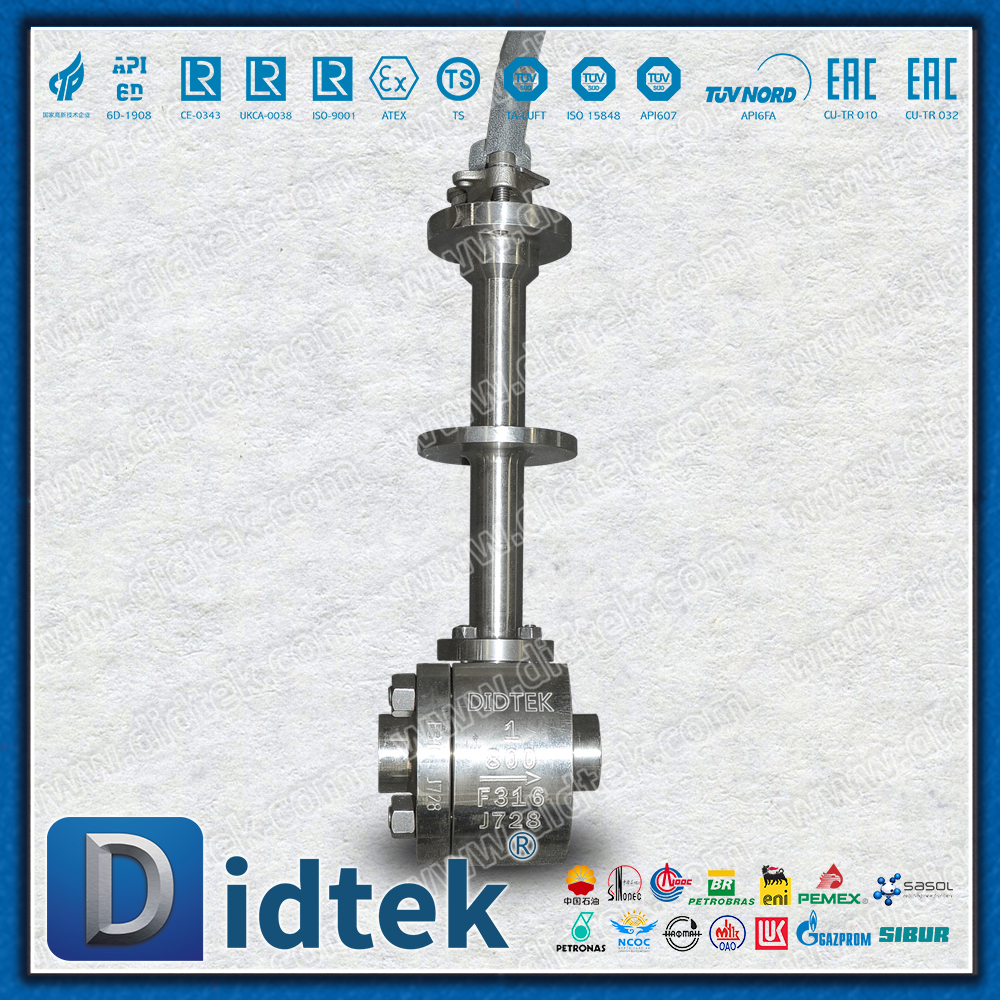

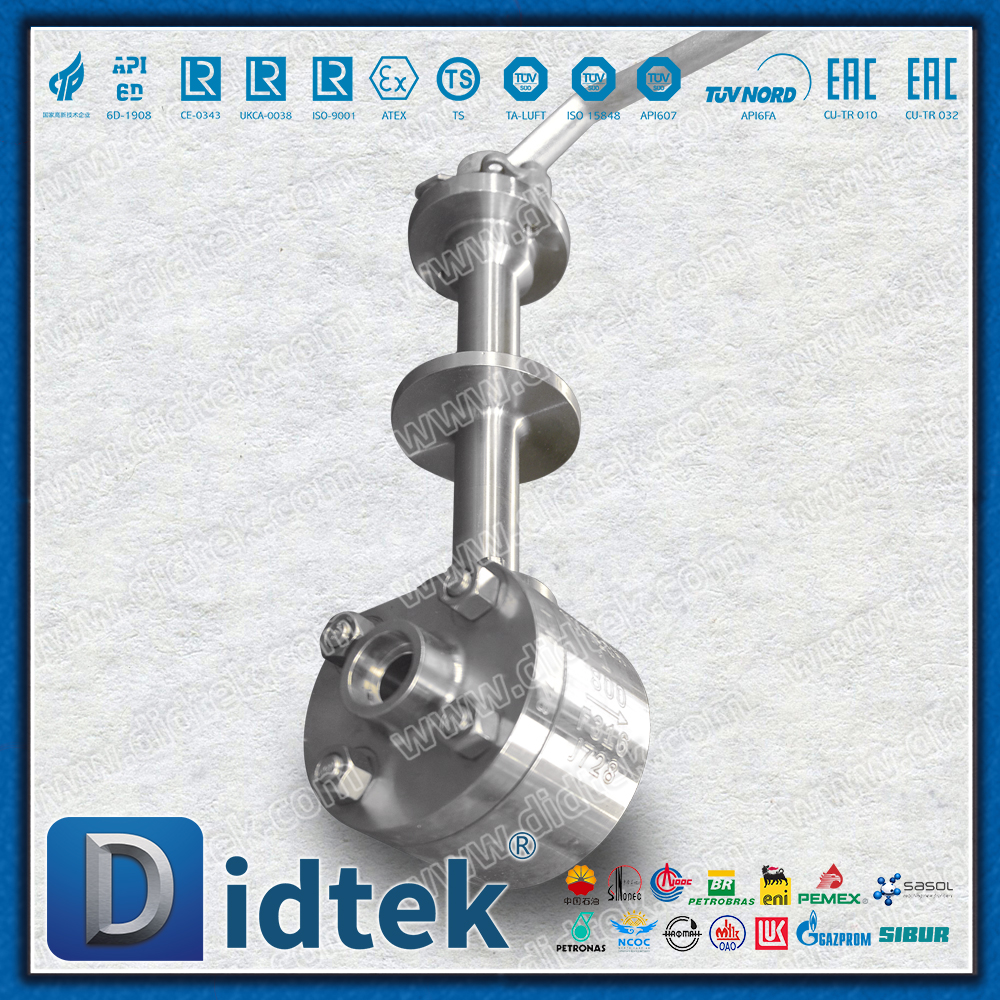

Válvula de bola soldada con zócalo criogénico PCTFE Seat F316

Descripción general del producto

La válvula de bola soldada con casquillo F316 con asiento de válvula PCTFE de baja temperatura es una válvula especial especialmente diseñada para condiciones de trabajo criogénicas. Adopta un cuerpo de válvula forjado de acero inoxidable ASTM A182 F316 y está equipado con un asiento de válvula de PCTFE (policlorotrifluoroetileno) conectado mediante soldadura por encaje. Mantiene un excelente rendimiento de sellado y integridad estructural en un entorno de temperatura extremadamente baja de -196 ℃ y es una solución ideal para el tratamiento de medios criogénicos como gas natural licuado (GNL), nitrógeno líquido y oxígeno líquido.

Especificaciones técnicas

Características del producto

1. Asiento de válvula PCTFE especial para bajas temperaturas

Adaptabilidad a temperaturas ultrabajas

Mantiene una excelente elasticidad y rendimiento de sellado a -196 ℃

La permeabilidad ultrabaja evita daños en el asiento de la válvula causados ​​por la penetración del medio.

Tiene una excelente resistencia al flujo en frío y puede mantener la precarga durante mucho tiempo.

Excelente rendimiento mecánico

Resistencia a la compresión ≥ 70 MPa (2-3 veces la del PTFE)

Tiene alta dureza y excelente resistencia al desgaste.

Compatibilidad química

Resistente a la corrosión por la mayoría de ácidos, álcalis y disolventes.

Es aplicable a medios criogénicos como GNL, nitrógeno líquido y oxígeno líquido.

2. Tratamiento criogénico profundo del acero inoxidable F316.

Garantía de tenacidad a bajas temperaturas

Todas las piezas que soportan presión se someten a un tratamiento criogénico profundo a -196 ℃

Eliminar el estrés de fabricación y estabilizar la estructura organizacional.

Garantizar la resistencia al impacto a bajas temperaturas.

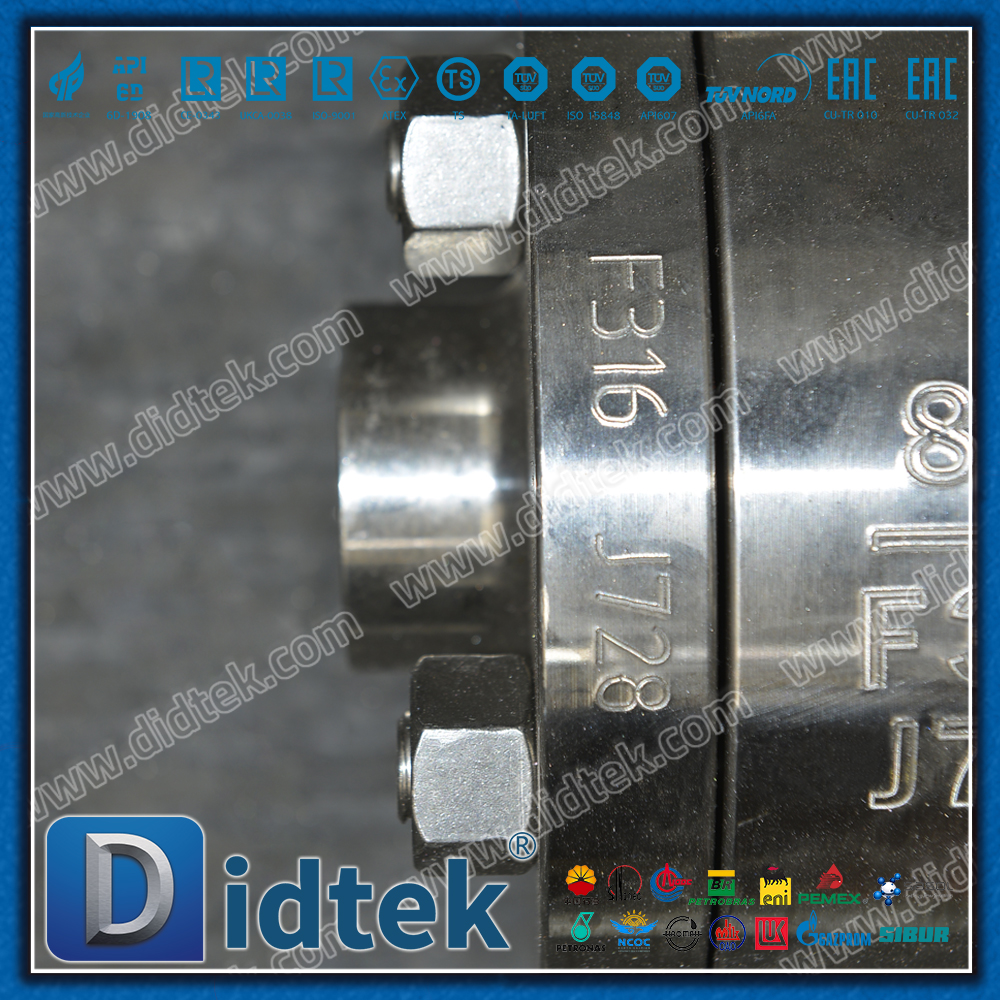

Certificación de materiales

Proporcionar el certificado de material de 3.1.

La energía de impacto a baja temperatura es ≥ 41 J@ -196 ℃

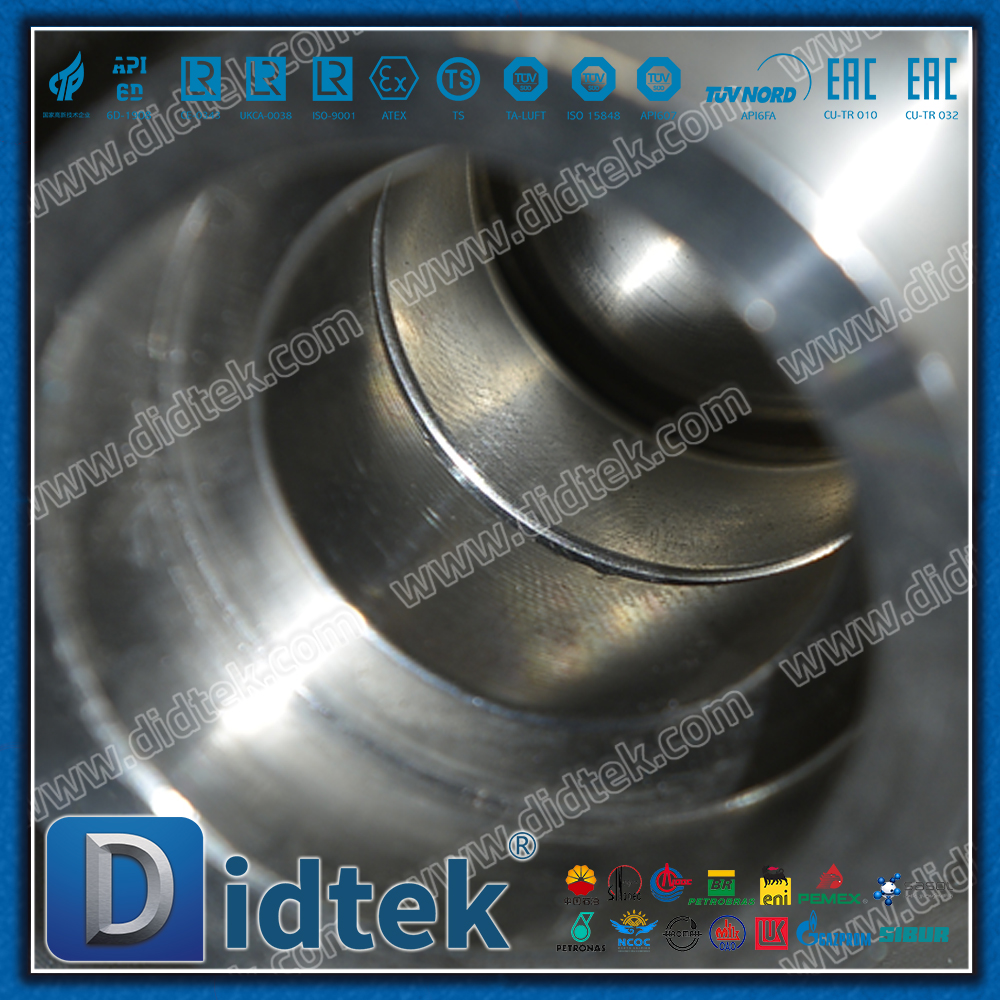

3. Diseño de conexión de soldadura por zócalo

Conexión permanente

Está soldado en uno con el sistema de tuberías para lograr una conexión sin fugas.

Es adecuado para condiciones de trabajo de alta presión y vibración.

Ahorre espacio de instalación y tenga una apariencia ordenada

Optimización de soldadura

El diseño biselado cumple con el estándar ASME B16.25.

Reserve un margen adecuado para la contracción de soldadura

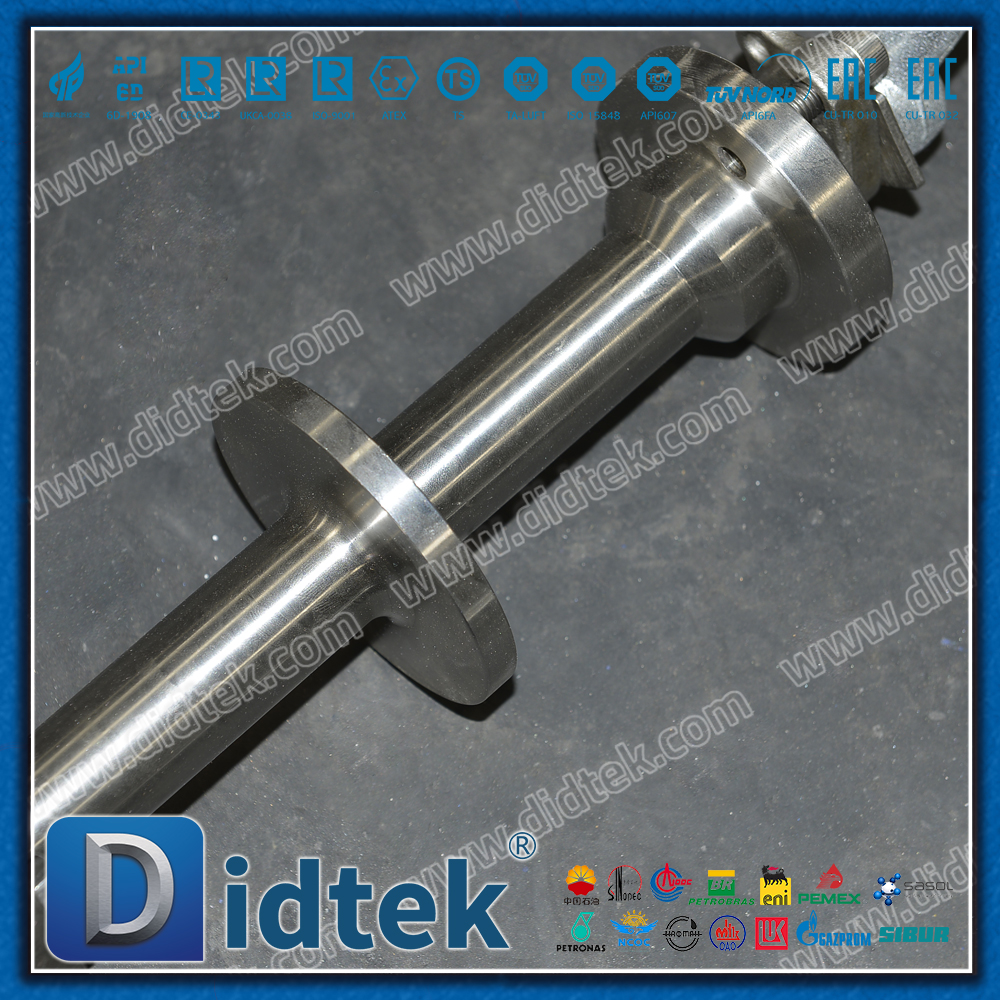

4. Estructura de cuello extendido a baja temperatura

Aislamiento térmico eficaz

Extienda el cuello de la válvula para asegurarse de que la temperatura del prensaestopas sea superior a 0 ℃

Evite que el vástago de la válvula se atasque debido a la formación de hielo.

La longitud estándar y la longitud personalizada están disponibles

Diseño de aislamiento frío.

Se proporciona un anillo de fijación de la capa de aislamiento frío en la superficie exterior del cuello de la válvula.

Es conveniente para la construcción continua de la capa de aislamiento frío.

5. Sistema de sellado especial para tratamiento criogénico.

Embalaje de varios niveles

Sello principal: grafito flexible de baja temperatura

Sello secundario: Estructura de fuelle (opcional)

Sellado a prueba de polvo: material especial para bajas temperaturas

Diseño antibloqueo

Compensación de baja temperatura del espacio entre la bola y el asiento de la válvula

Evite atascos causados ​​por la contracción a baja temperatura

Campo de aplicación

1. Gas natural licuado

Sistema de carga y descarga de terminal receptora de GNL

Tubería de proceso de la unidad de licuefacción

Control de entrada y salida del tanque de almacenamiento.

Válvula de cierre delante del vaporizador

2. Gases industriales

Tuberías de oxígeno líquido/nitrógeno líquido para unidades de separación de aire

Sistema de alimentación y descarga de tanques de almacenamiento de líquidos.

Sistema de carga y descarga de camiones cisterna

Entrada y salida de la bomba de transferencia de líquido criogénico.

3. Productos químicos especiales

Sistema solvente de baja temperatura

Dispositivo especial de licuefacción de gases.

Equipo experimental de temperatura ultrabaja.

4. Nueva energía

Sistema de almacenamiento de hidrógeno líquido.

Sistema de refrigeración superconductor

Combustible criogénico aeroespacial

Resumen

La válvula de bola soldada con casquillo F316 con asiento de válvula PCTFE para baja temperatura, a través de la combinación perfecta de materiales dedicados a baja temperatura, estructura criogénica optimizada y proceso de fabricación preciso, proporciona a la industria criogénica

Sellado criogénico confiable: el asiento de la válvula de PCTFE mantiene una excelente elasticidad a -196 ℃

Larga vida útil: el tratamiento criogénico profundo garantiza la estabilidad del material a baja temperatura

Conexión absolutamente segura: la conexión de soldadura por enchufe logra cero fugas permanentes

Mantenibilidad conveniente: el diseño modular admite un mantenimiento rápido

Este producto es una opción ideal para los campos de GNL, gases industriales y productos químicos criogénicos. Con su excelente rendimiento a baja temperatura y su calidad confiable, proporciona una garantía segura y confiable para el tratamiento de medios criogénicos.
