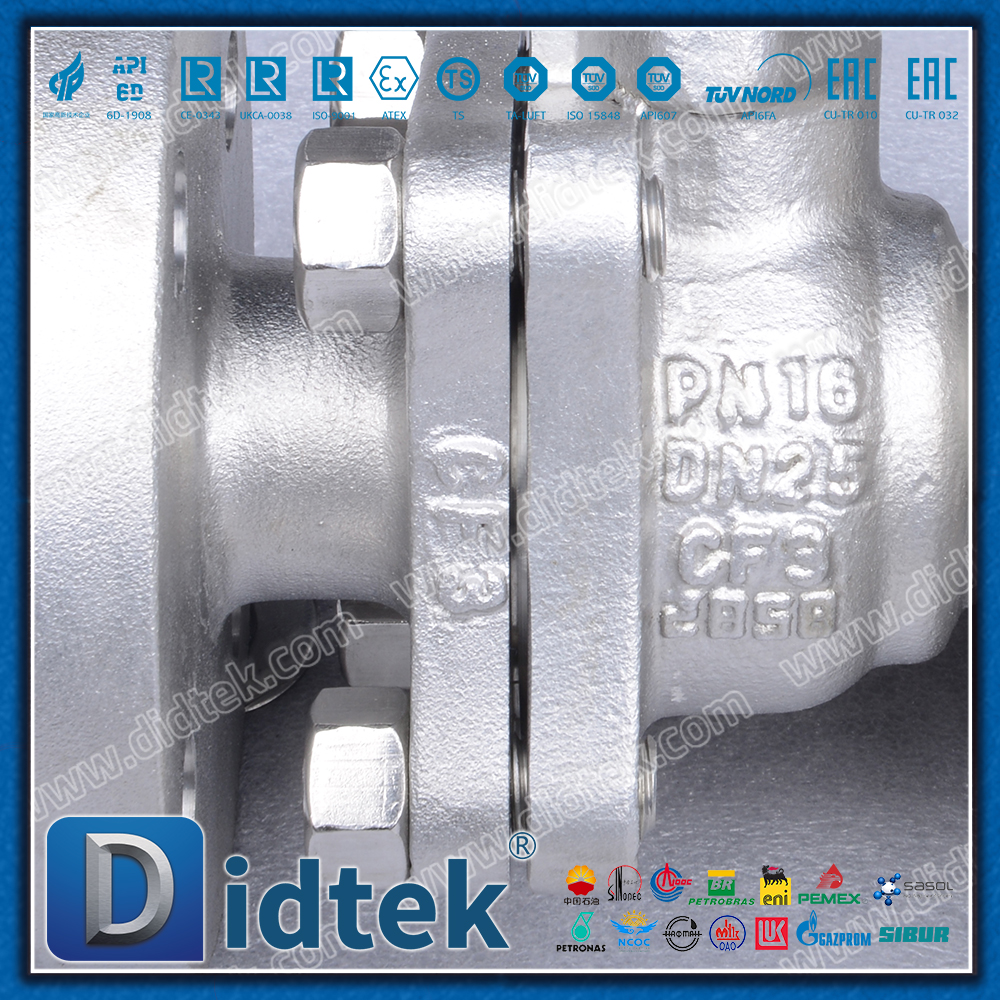

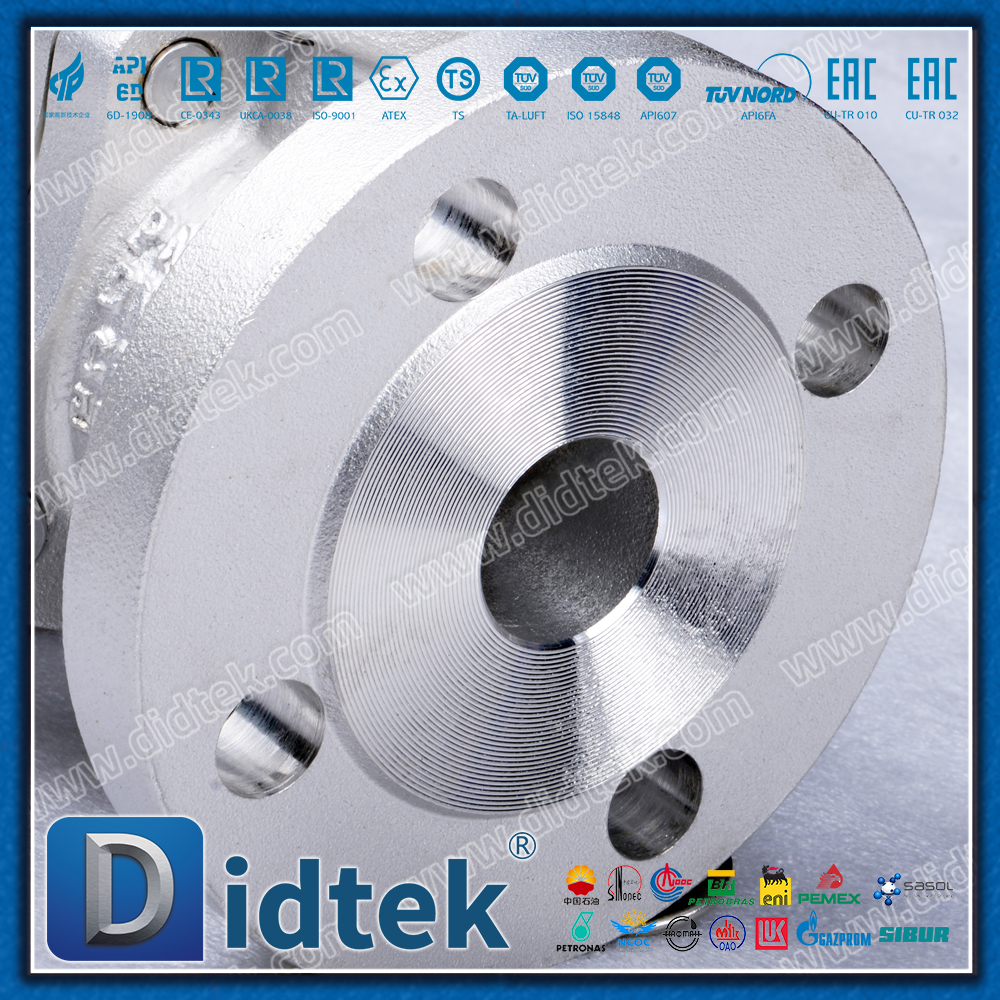

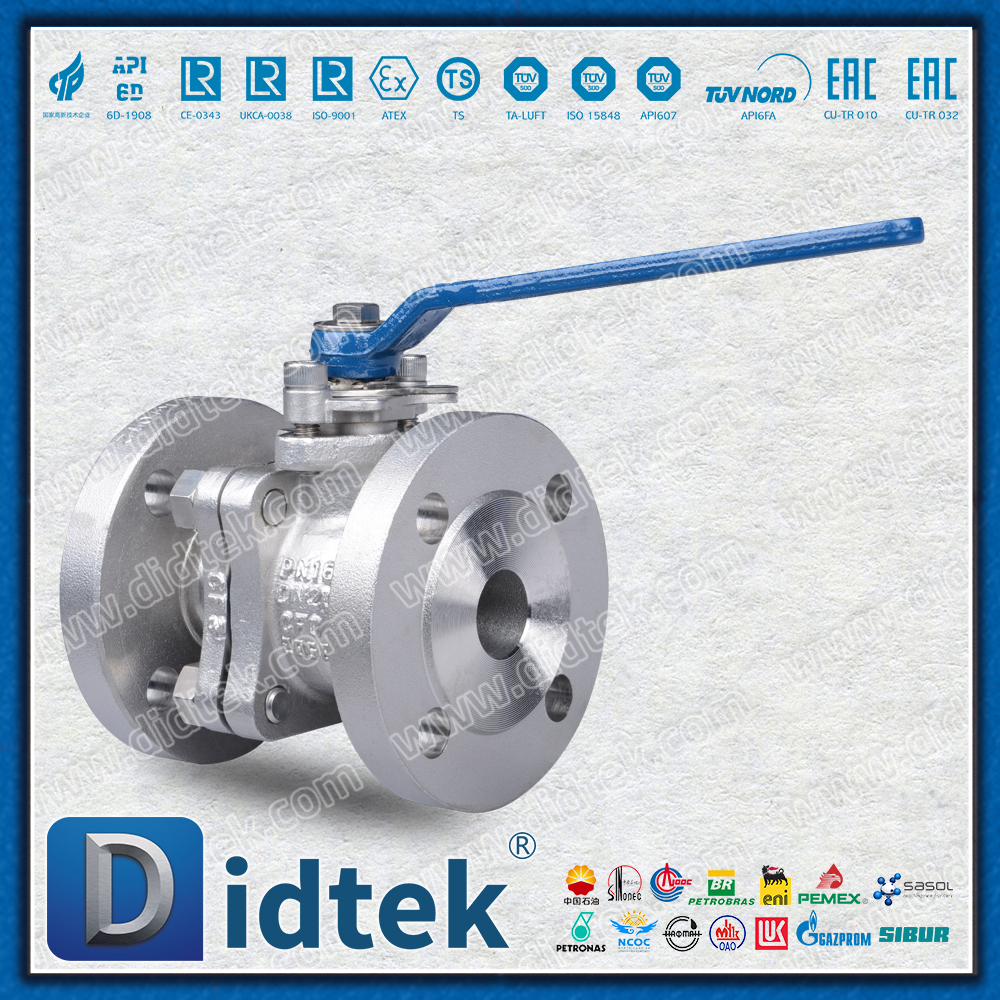

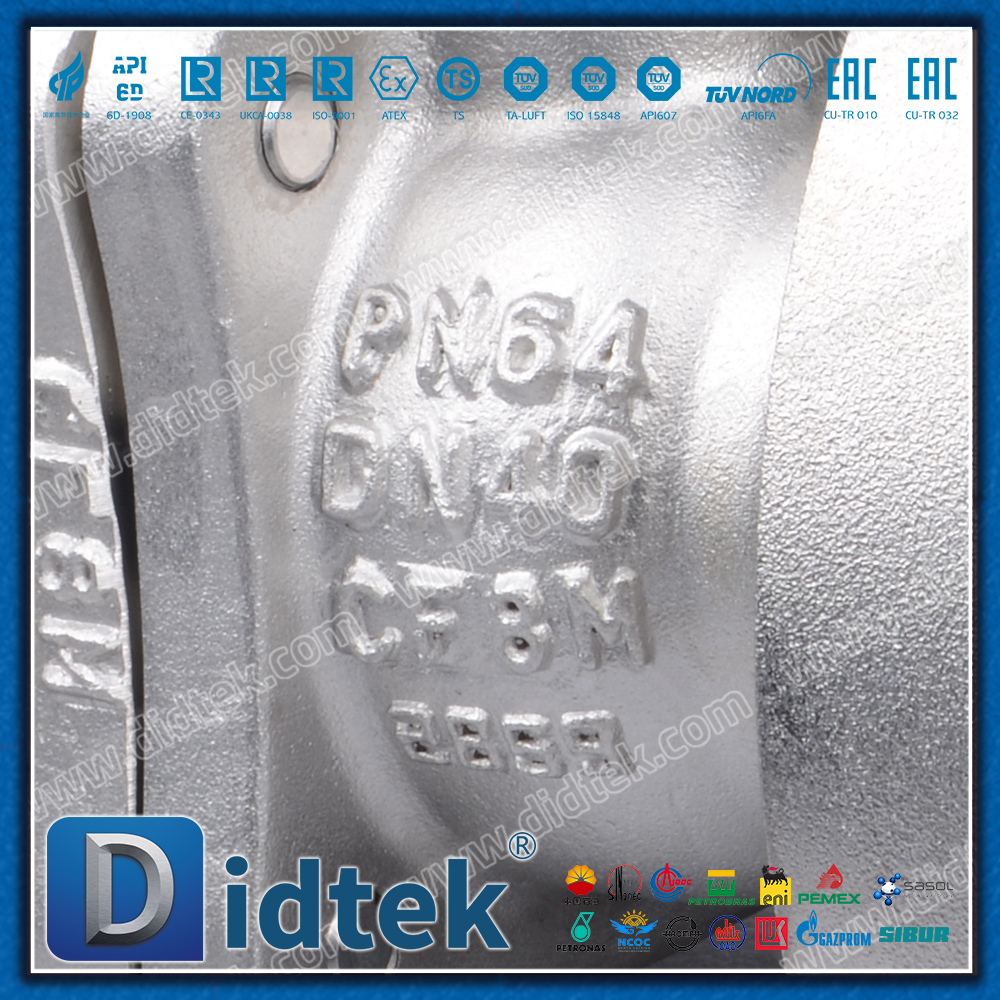

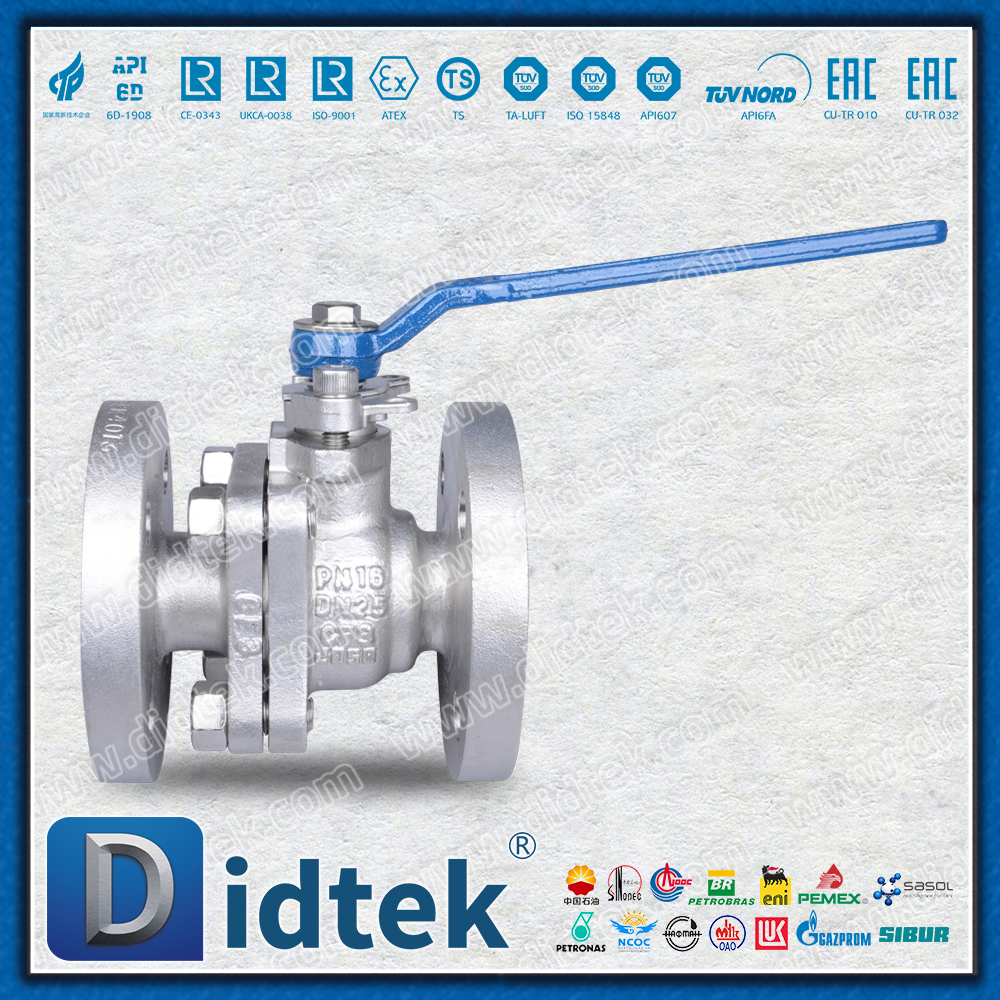

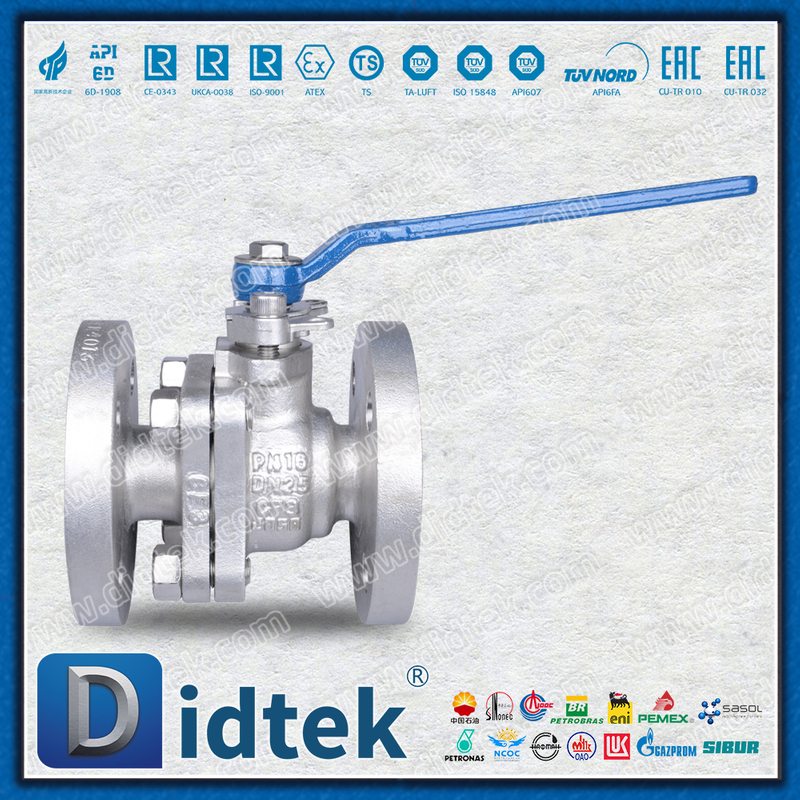

El metal del acero inoxidable de DIN/EN asienta el vástago anti del escape de la vávula de bola flotante

Posicionamiento del producto principal

Una válvula de bola flotante de acero inoxidable fabricada estrictamente de acuerdo con las normas europeas DIN/EN, que presenta un par de sellado duro de metal y un diseño de vástago de válvula antiexplosión intrínsecamente seguro. Este producto está especialmente diseñado para condiciones de trabajo duras, como altas temperaturas, desgaste y medios peligrosos. Al tiempo que garantiza un excelente rendimiento de sellado, ofrece el más alto nivel de seguridad operativa.

Detalles de especificaciones técnicas.

Características principales del diseño

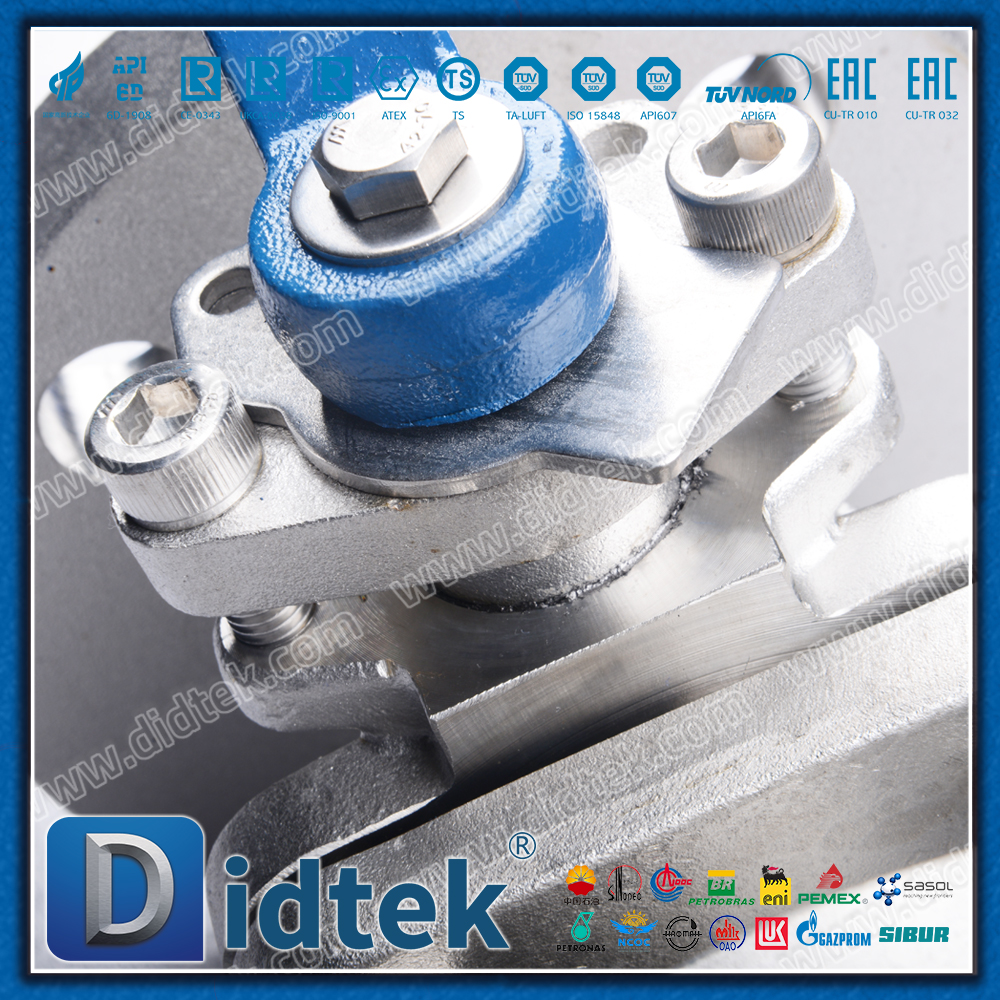

1. Vástago de válvula antiexplosión intrínsecamente seguro

Vástago de válvula con estructura en forma de T: la conexión entre el vástago de la válvula y la bola adopta un diseño de estructura en forma de T de gran tamaño. Incluso si la cavidad de la válvula está sobrepresurizada anormalmente o la cubierta de la empaquetadura falla, puede garantizar que la presión media no expulse el vástago de la válvula del cuerpo de la válvula.

Doble garantía de seguridad: la superficie de contacto entre el escalón del vástago de la válvula y el cuerpo de la válvula se procesa con precisión para formar un tope mecánico, proporcionando una segunda capa de protección.

Diseño de baja fricción: la superficie del área de contacto entre el vástago de la válvula y la empaquetadura ha sido sometida a un tratamiento especial para garantizar un buen sellado manteniendo un par de operación bajo.

2. Sello duro metálico de alto rendimiento

Estructura compuesta multicapa

Capa base: sustrato de acero inoxidable

Capa de transición: capa amortiguadora de aleación a base de níquel

Superficie de trabajo: capa cerámica metálica de carburo de tungsteno/carburo de cromo

Dureza de la superficie: la dureza de la superficie de sellado puede alcanzar HRC 68-72

Característica de autorectificación: la bola y el asiento de la válvula tienen un efecto de autorectificación durante el proceso de apertura y cierre, lo que garantiza una confiabilidad del sellado a largo plazo.

3. Cumplir estrictamente con las normas DIN/EN

Estandarización dimensional: el espaciado de bridas, la longitud estructural, etc. cumplen totalmente con las normas de la serie DIN EN 558.

Referencia de presión: La clasificación de presión-temperatura sigue estrictamente la norma DIN EN 12516.

Especificación de la prueba: Realice estrictas pruebas de presión y verificación del rendimiento de acuerdo con la norma DIN EN 12266-1.

4. Optimización de la estructura de la bola flotante.

Fuerza de sellado mejorada: bajo la acción de una presión media, la bola presiona automáticamente hacia el asiento de la válvula en el extremo de salida, formando un sello automejorado.

Capacidad de sellado bidireccional: la precarga cuidadosamente diseñada garantiza que la válvula logre un sellado bidireccional confiable.

Cojinetes de bajo par: al utilizar materiales de cojinetes con bajos coeficientes de fricción, reducen significativamente el par de funcionamiento.

Explicación detallada de las ventajas de rendimiento.

Desempeño de seguridad

Seguridad absoluta del vástago de la válvula: el diseño antiexplosión elimina por completo el riesgo de que el vástago de la válvula salga volando, protegiendo la seguridad del personal y del equipo.

Seguridad contra incendios: La estructura metálica sellada es naturalmente ignífuga y está certificada por API 607.

Diseño antiestático: dispositivo antiestático incorporado para garantizar que el valor de resistencia entre la bola y el cuerpo de la válvula cumpla con los requisitos estándar

Rendimiento de durabilidad

Resistencia a altas temperaturas: la estructura de sellado de metal puede soportar condiciones de trabajo a altas temperaturas superiores a 550 ℃

Resistente al desgaste y a la corrosión: la superficie de sellado súper dura combinada con el cuerpo de la válvula de acero inoxidable puede resistir el desgaste de partículas y la corrosión media.

Diseño de larga duración: la vida útil en condiciones de trabajo duras es de 3 a 5 veces mayor que la de las válvulas con sello blando

Mantener ventajas

Diseño modular: los componentes clave adoptan un diseño modular, lo que hace que el mantenimiento y el reemplazo sean convenientes

Mantenimiento en línea: algunas estructuras admiten el mantenimiento en línea para reducir el tiempo de inactividad.

Repuestos estandarizados: Cumplen con los estándares DIN/EN, los repuestos son fáciles de obtener y tienen una gran intercambiabilidad.

Campos de aplicación típicos

Ingeniería Química e Industria Petroquímica

Oleoducto y gasoducto de alta temperatura

Sistema de transporte de catalizador

Fuerte control del medio disolvente

Energía y Electricidad

Sistema de vapor de central eléctrica

Tubería de agua de alimentación de caldera

Tratamiento de gases de combustión a alta temperatura

Metalurgia y Minería

Tubería de transporte de carbón pulverizado

Sistema de control de pulpa

Tratamiento de gases a alta temperatura

Industria especial

Incineración de residuos para generación de energía.

Sistema de aceite de transferencia de calor de alta temperatura

Tuberías de proceso en duras condiciones de trabajo

Guía de selección y configuración

Configuración estándar

Sistema de vástago de válvula anti-explosión

Par de sellado duro de metal

Dispositivo antiestático

Diseño de seguridad contra incendios

Conexión de brida estándar DIN

Configuración opcional

Tapa de válvula extendida: utilizada para aislamiento de alta o baja temperatura.

Actuador: Caja de cambios manual/neumático/actuador eléctrico

Dispositivo de bloqueo: Se utiliza para bloquear de forma segura los estados abierto y cerrado de la válvula.

Recubrimiento especial: Anticorrosión para la cavidad interior o tratamiento especial para la superficie exterior

Drenaje/Escape: Interfaz de descarga del cuerpo de la válvula

Resumen del valor técnico

La válvula de bola flotante de vástago de válvula anti-explosión con sello duro metálico de acero inoxidable estándar DIN/EN, a través de la combinación perfecta de diseño intrínsecamente seguro y el sistema estándar europeo, proporciona a los usuarios industriales

El nivel de seguridad más alto: el diseño del vástago de la válvula antiexplosión elimina por completo los principales riesgos de seguridad.

Adaptabilidad superior a las condiciones de trabajo: la estructura metálica de sellado puede soportar temperaturas extremas y medios abrasivos.

Garantía de cumplimiento estándar: Totalmente compatible con los estándares DIN/EN para garantizar la calidad y la intercambiabilidad del producto.

Larga vida útil: los materiales de alta calidad y la fabricación precisa garantizan un funcionamiento fiable a largo plazo

Este producto es particularmente adecuado para puntos de aplicación críticos con requisitos extremadamente altos de seguridad y confiabilidad, como alta temperatura, alta presión y medios peligrosos. Es un guardián de la seguridad para condiciones laborales de alto riesgo en industrias de procesos.
