Posicionamiento del producto principal
La válvula de bola especial diseñada especialmente para condiciones de trabajo a temperaturas ultraaltas adopta un cuerpo de válvula de acero forjado ASTM A182 F316, aletas de disipación de calor integradas y un sistema de sellado duro de metal a metal. Puede operar de manera estable en un entorno de temperatura ultra alta de 545 ℃, logrando un corte seguro y un control confiable de medios de alta temperatura.
Tabla de parámetros de especificaciones técnicas
| Categoría | parámetros de especificación |

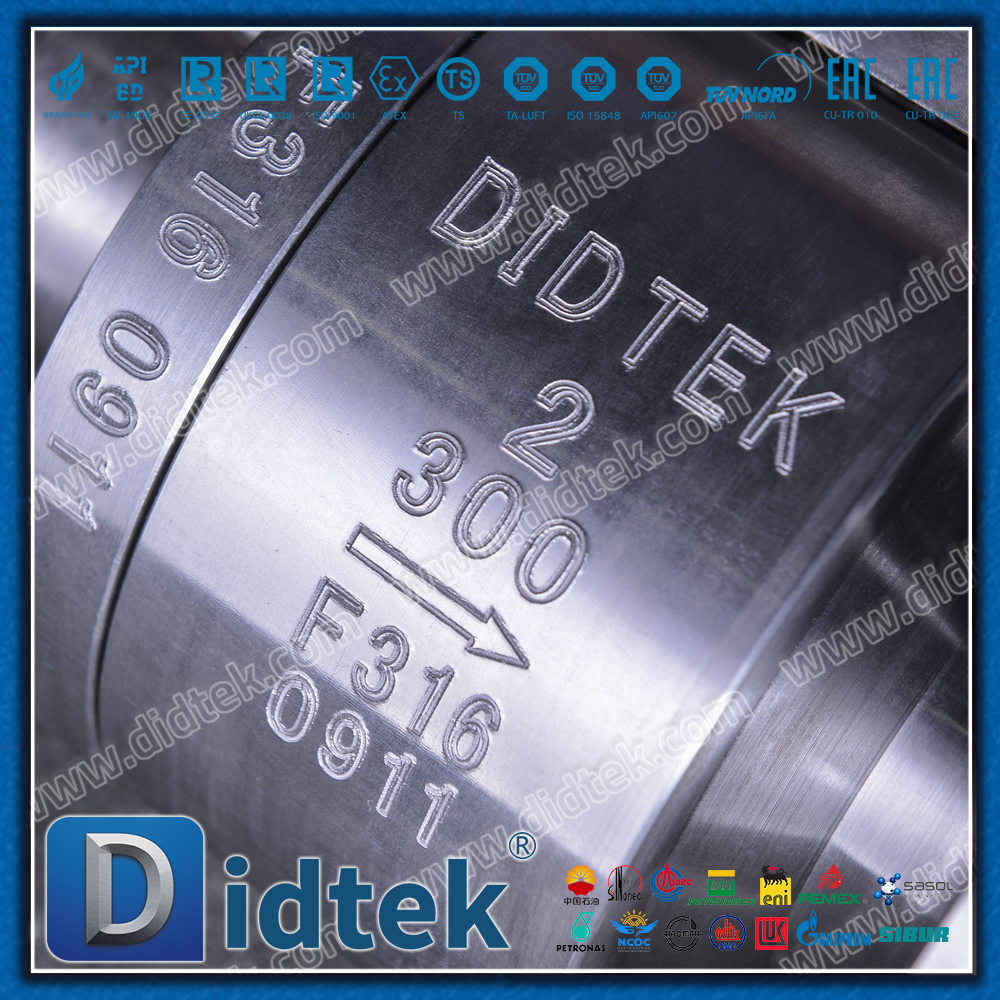

| Material del cuerpo de válvula | Acero forjado ASTM A182 F316 |
| Temperatura máxima de funcionamiento | 545℃ |
| Clasificación de presión | Clase 150 - Clase 600 |
| Formulario de sellado | sello duro de metal a metal |
| Estructura de disipación de calor | diseño de aleta de disipación de calor integrada |
| Empaquetadura del vástago de la válvula | reforzado con grafito flexible e Inconel 718 |

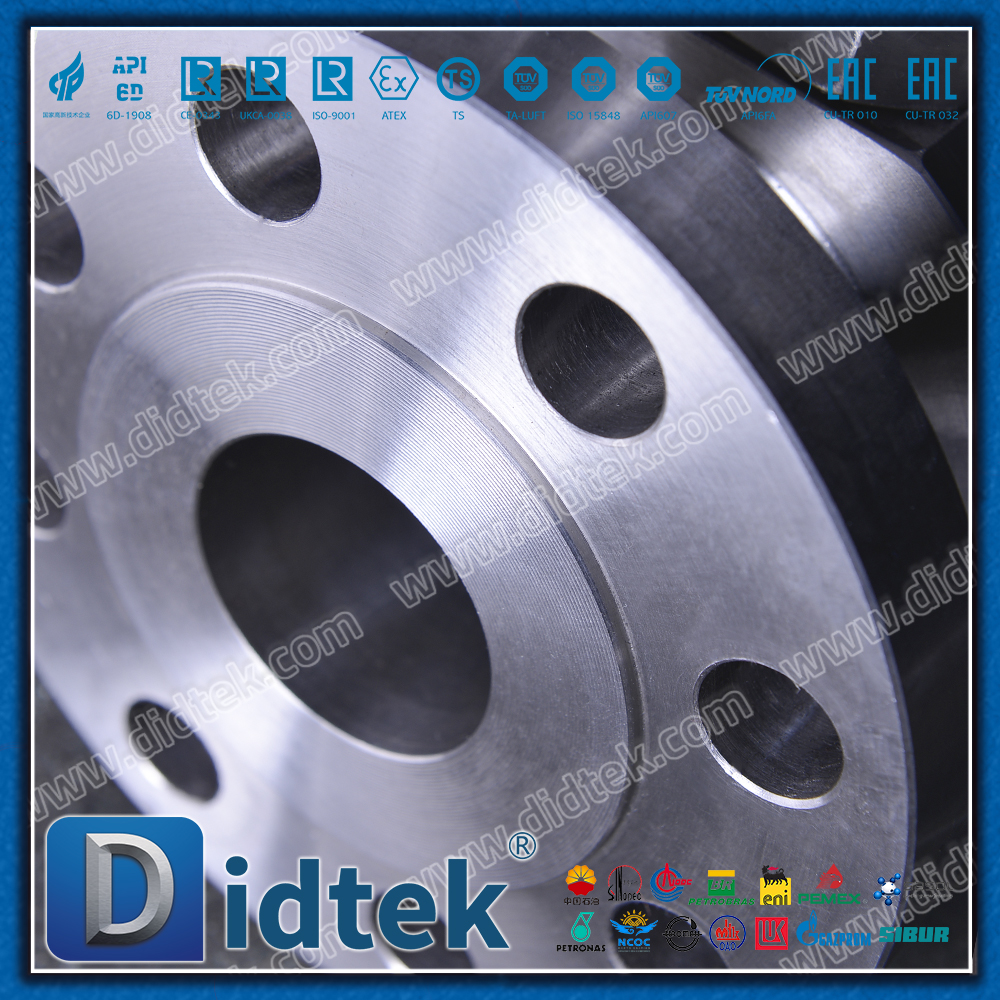

| Método de conexión | Brida RF/conexión de anillo RTJ/extremo soldado a tope |
| Normas de protección contra incendios. | API 607 / API 6FA |
| Estándar de diseño | ASME B16.34 |
Características principales del diseño
1. Sistema de sellado duro metálico de temperatura ultraalta
Par de sellado de aleación especial
Esfera: base F316 + aleación Stellite 6 pulverizada supersónica
Asiento de válvula: Inconel 718 carga por resorte + superficie de sellado Stellite 21
Diseño de compensación térmica.
Se adopta un grupo de resortes de disco para compensar la diferencia en la expansión térmica a altas temperaturas.
Asegúrese de que la presión específica de sellado permanezca constante durante todo el proceso, desde temperatura ambiente hasta 545 ℃
Proceso de tratamiento de superficies
La superficie de sellado está pulida como espejo a Ra≤0,2μm.
Diseño de gradiente de dureza: Superficie HRC 58-62, sustrato HRC 28-32

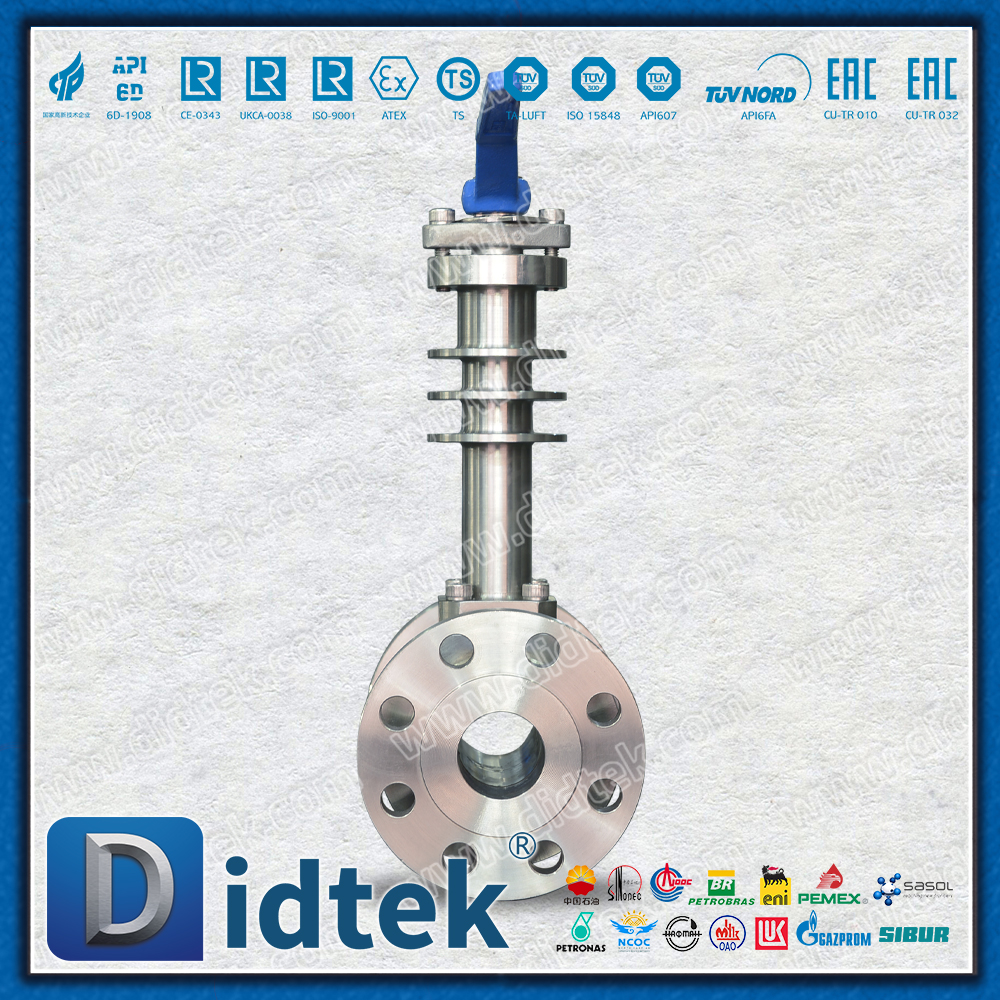

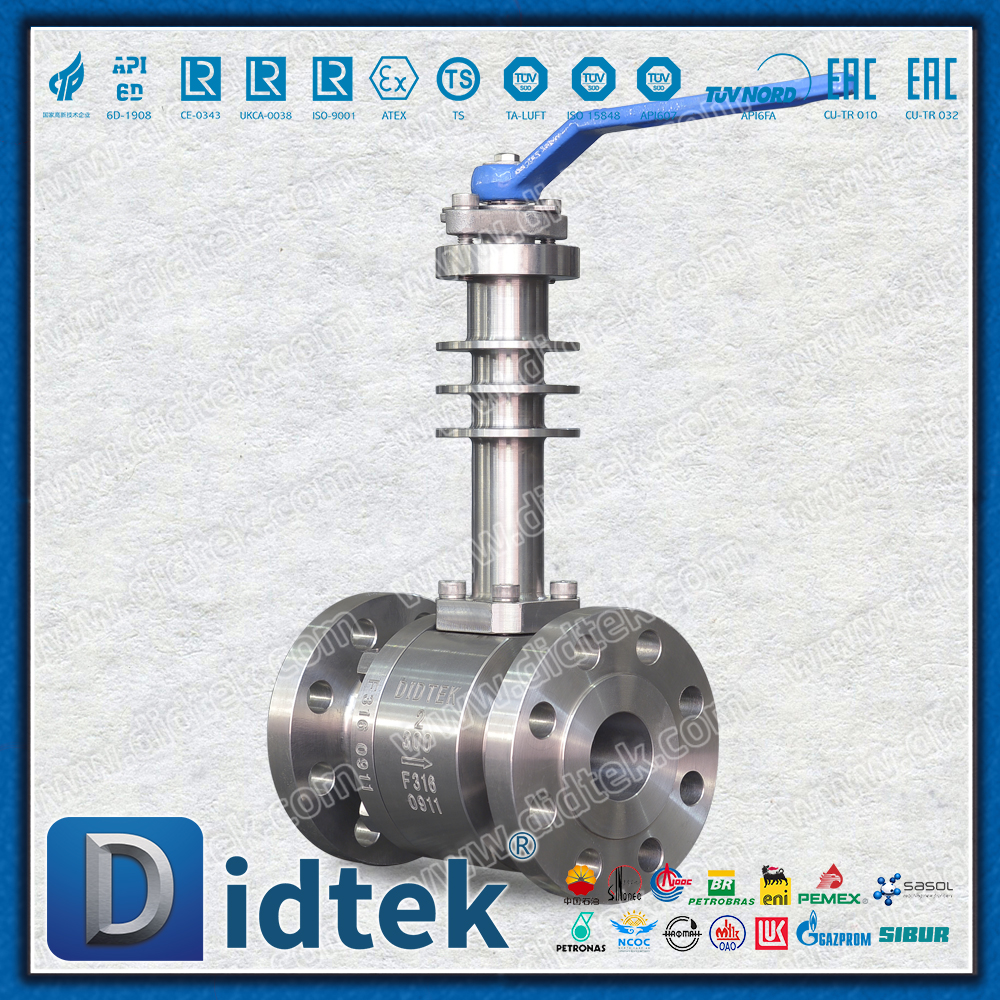

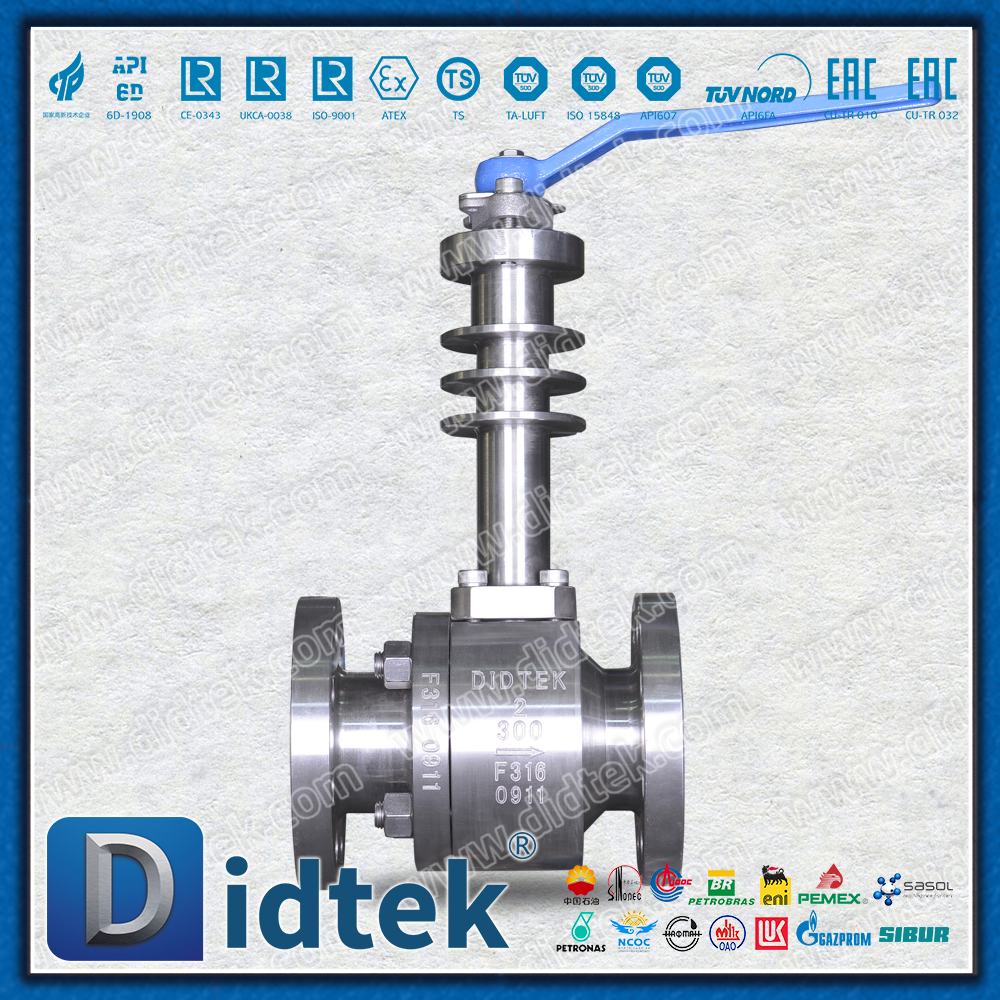

2. Sistema integrado de aletas de disipación de calor
Diseño de disipación de calor de alta eficiencia

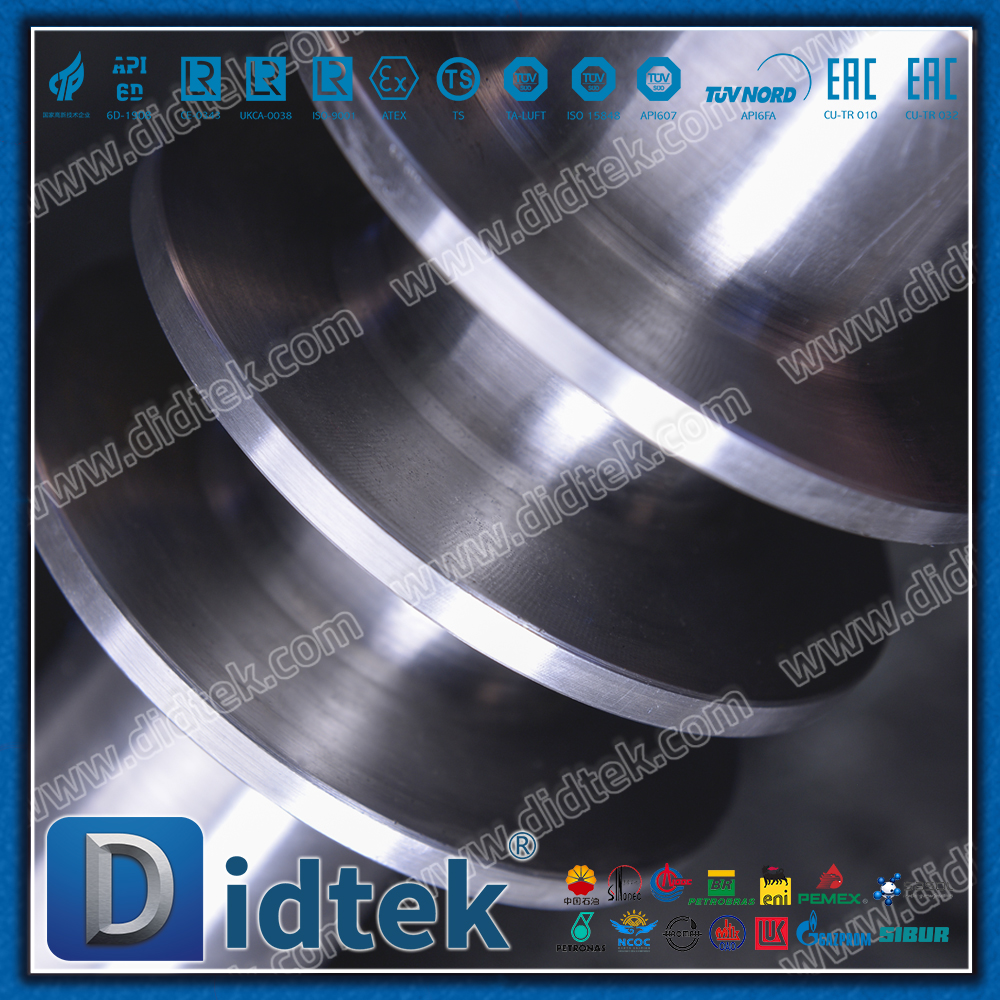

Las aletas radiales de disipación de calor están integradas en el área de la tapa de la válvula, lo que aumenta el área de disipación de calor en un 300 %.
Forma y espaciado de las aletas optimizados mediante dinámica de fluidos computacional (CFD)
Efecto de control de temperatura
La temperatura en el área del vástago de la válvula se reduce entre 200 y 250 ℃ (en comparación con el diseño sin disipación de calor).
La temperatura de trabajo del prensaestopas debe controlarse por debajo de 345 ℃
Integridad estructural
Las aletas y la tapa de válvulas están integralmente forjadas sin concentración de tensión térmica.
Tiene una excelente resistencia al choque térmico y puede adaptarse a frecuentes choques de temperatura.
3. Sistema de embalaje de alta temperatura mejorado
Sello combinado multicapa
Sello principal: Anillo de grafito flexible reforzado, con una resistencia a temperaturas de 650 ℃
Sello intermedio: Sello secundario de fuelle Inconel 718
Sellado a prueba de polvo: embalaje especial de fibra cerámica
Mecanismo de compensación automática
El conjunto de resorte de disco proporciona una fuerza de sujeción continua
Soporte de reabastecimiento de relleno en línea
Explicación detallada de las ventajas de rendimiento.
Rendimiento a alta temperatura
Estabilidad del material: F316 se puede utilizar durante mucho tiempo a 545 ℃, lo que garantiza que se controle la precipitación de la fase σ
Confiabilidad del sellado: después de 1000 pruebas de ciclo térmico (temperatura ambiente ↔545 ℃), aún mantiene el grado de sellado ANSI B16.104 Clase V
Estabilidad operativa: la tasa de cambio de par a altas temperaturas es inferior al 15%
Rendimiento de disipación de calor
Datos medidos
Cuando la temperatura del medio es 545 ℃, la temperatura en el área de empaquetadura del vástago de la válvula es ≤ 345 ℃
La temperatura de la interfaz de instalación del actuador es ≤200 ℃
Vida útil
La vida útil del embalaje se prolonga de 3 a 5 veces.
La vida útil del sistema de rodamientos se prolonga de 2 a 3 veces.
Desempeño de seguridad
Seguridad contra incendios: Pasó la prueba de fuego de API 607 Versión 4
Diseño antiestático: sistema antiestático de alta temperatura, valor de resistencia <10Ω
Sellado de emergencia: Equipado de serie con un sistema de inyección de sellador de emergencia.
Campos de aplicación típicos
Industria petroquímica
Sistema de regeneración de reacción de unidad de craqueo catalítico
Oleoductos y gasoductos de alta temperatura para unidades de coquización retardada
Tuberías de entrada y salida del horno de craqueo de etileno.
Energía y electricidad
El principal sistema de vapor de unidades ultrasupercríticas.
Sistema de escape de turbina de gas
Entrada y salida de la caldera de calor residual.
industria metalúrgica
Sistema de recuperación de gases de hornos de coque.
Sistema de purificación de gases de combustión a alta temperatura.
Control de medios en hornos de tratamiento térmico
Campos especiales
Sistema de generación de energía solar térmica.
Sistema auxiliar de central nuclear.
Sistema de medio térmico de alta temperatura para procesos químicos.
Resumen
La válvula de bola flotante de sello duro metálico con aleta de disipación de calor para alta temperatura F316, a través de innovaciones multidimensionales en ciencia de materiales, diseño termodinámico y tecnología de sellado, proporciona:
Capacidad de temperatura extrema: funcionamiento estable a temperaturas ultraaltas de 545 ℃
Solución revolucionaria de disipación de calor: las aletas de disipación de calor integradas garantizan la seguridad de la temperatura de los componentes clave
Garantía de sellado confiable: el sistema de sellado de aleación especial es adecuado para condiciones de trabajo extremas
Larga vida útil: la vida útil aumenta de 3 a 5 veces a altas temperaturas.
Grupos de clientes aplicables: sistemas de tuberías críticos en condiciones de temperatura ultraalta en industrias como la petroquímica, la energía y la metalurgia.
| Marca | DIDTEK |
| Estructura | Pelota |
| Material de la válvula | Didtek proporciona acero fundido, acero inoxidable, aleaciones especiales, CI, DI, etc. |
| Tipo de válvula | Didtek produce válvula de bola |
| Prueba de válvula | Cantidad 100% probada antes de la entrega. |
| Garantía de válvula | 18 meses después del envío y 12 meses después de la instalación |
| Estructura de válvula | Válvula de bola |
| Entrega de válvula | 15 - 30 días |
| Muestra de válvula | Muestra disponible por Didtek Valve |
| Color de la válvula | Solicitud del cliente |
| Empaquetadura de válvula | Caja de madera contrachapada para válvula de bola |
| Cantidad mínima de pedido | 1 juego |
| Certificado de válvula | API6D/CE/ISO9001/ISO14001 |
| Lugar de origen | Zhejiang, China (continental) |
| Detalle de entrega: | Enviado en 15-30 días después del pago |
| Port | Shangai o Ningbo |
| Condiciones de pago | LC, D/A, D/P, T/T, Western Union |
