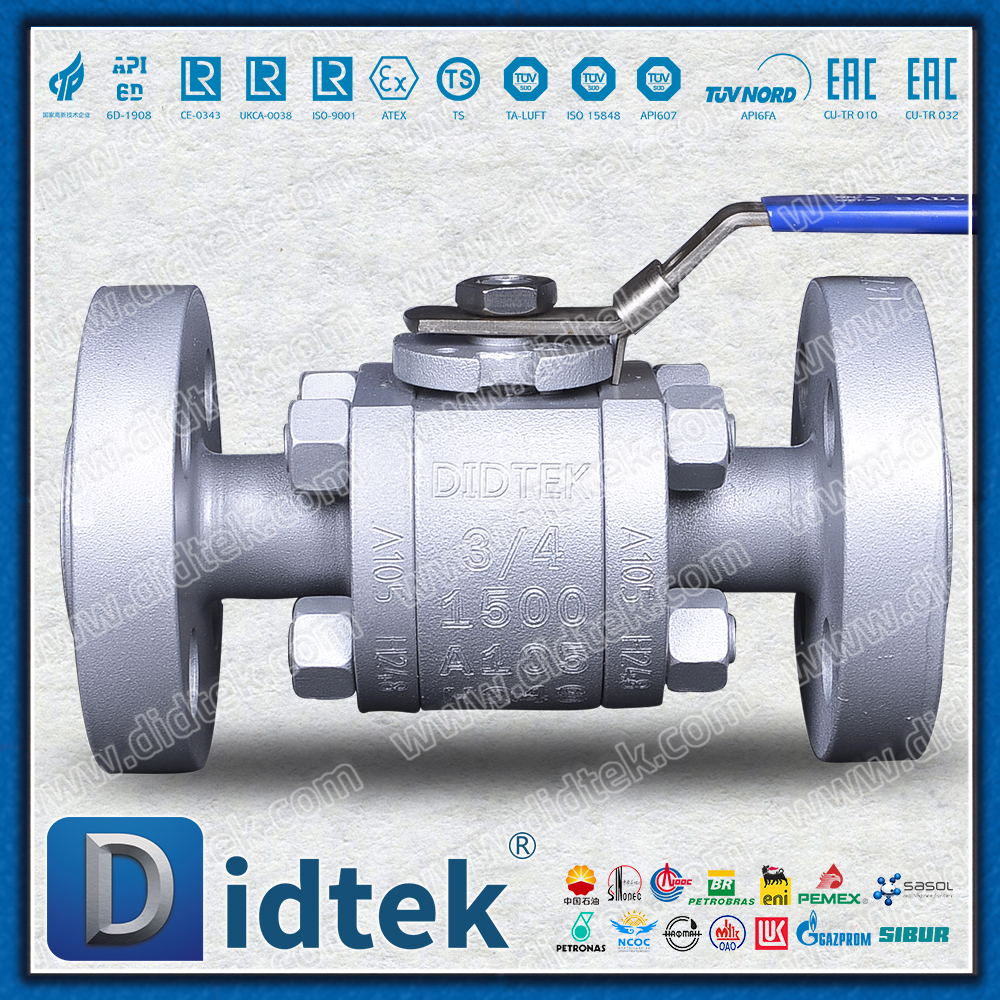

Descripción general del producto
La válvula de bola flotante de montaje lateral de alta presión API 6D A105 RTJ 1500LB es una válvula especial para tuberías de alta presión fabricada estrictamente de acuerdo con el estándar API 6D. Adopta un cuerpo de válvula de acero forjado ASTM A105 y un sellado de superficie de conexión de anillo, especialmente diseñado para condiciones de trabajo de alta presión Clase 1500. Combinado con la comodidad de mantenimiento de la estructura de montaje lateral y el sellado confiable de la bola flotante, es un equipo de corte ideal para tuberías de alta presión en las industrias de petróleo, gas natural y química.
Especificaciones técnicas
| Categoría de parámetro | especificación técnica |
| Estándares de diseño y fabricación. | API 6D |
| Presión y temperatura nominales. | ASME B16.34 |
| Material del cuerpo de válvula | Acero forjado ASTM A105 |
| Clasificación de presión | Clase 1500 |
| Método de conexión | Superficie de conexión del anillo RTJ (ASME B16.5) |
| forma estructural | de montaje lateral (de dos piezas) |
| estructura esférica | diseño de bola flotante |
| Modo de operación | Manual/caja de cambios/actuador |
| Rango de temperatura | -29 ℃ a +425 ℃ |
| Diseño de protección contra incendios. | API6FA/API607 |
| Nivel de fuga | API 598 / ISO 5208 Tasa A |
Características del producto
1. Certificación estándar API 6D
Estándar especial de válvulas para tuberías: Todo el proceso de diseño, fabricación y pruebas cumple con las especificaciones API 6D.
Certificación del sistema de calidad: Posee la licencia de uso del logotipo API 6D
Trazabilidad de materiales: un completo sistema de trazabilidad de materiales
2. Cuerpo de válvula de alta presión de acero forjado A105
Adaptabilidad a alta presión: Diseñado específicamente para las condiciones operativas de alta presión Clase 1500
Ventajas de las piezas forjadas: dirección optimizada del flujo de grano, sin defectos de fundición y excelente capacidad de carga de presión
Propiedades mecánicas: Resistencia a la tracción ≥ 485 MPa, límite elástico ≥ 250 MPa
3. Sello de conexión de anillo RTJ
Sellado fiable de alta presión: las juntas de anillo metálico logran el más alto nivel de sellado
Diseño antiexplosión: la estructura de ranura del anillo garantiza la seguridad y confiabilidad de la junta bajo presión.
Compatibilidad estándar: Cumple con el estándar de dimensión de conexión de anillo ASME B16.5
4. Estructura de mantenimiento lateral
Mantenimiento en línea: el cuerpo de la válvula se abre lateralmente y los componentes internos se pueden reemplazar en línea
Diseño compacto: ahorra más espacio en comparación con la estructura montada en la parte superior
Sellado confiable: la conexión del cuerpo de la válvula adopta juntas en espiral
5. Diseño de bola flotante de alta presión
Sello autorreforzante: La presión media empuja la bola para presionar contra el asiento de la válvula. Cuanto mayor sea la presión, más hermético será el sello.
Sellado bidireccional: la precarga cuidadosamente diseñada garantiza un bloqueo bidireccional fiable
Baja resistencia al flujo: diseño de paso total con mínima pérdida de presión
Campo de aplicación
1. Petróleo y gas
Tuberías de alta presión para recolección y transporte de petróleo y gas
Aparatos de boca de pozo y árboles de producción de petróleo.
Estación compresora y estación reguladora de presión.
2. Proceso químico
Dispositivo de reacción de alta presión
Síntesis de amoníaco y planta de urea.
Sistema de reacción de polimerización de alta presión.
3. Energía y electricidad
Sistema de caldera de alta presión.
Tubería de transmisión de vapor
Sistema de suministro de agua de alta temperatura y alta presión.
4. Sistemas industriales
Sistema hidráulico de alta presión
Sistema de compresión de gases industriales.
Dispositivo de prueba de alto voltaje
Resumen
La válvula de bola flotante de montaje lateral de alta presión API 6D A105 RTJ 1500LB se combina perfectamente a través de estrictos estándares API, selección de materiales de alta calidad y diseño profesional de alta presión, brindando a los usuarios industriales:
Fiabilidad absoluta en alta presión: clasificación de presión Clase 1500, con excelente capacidad de carga de presión
Cumplimiento de estándares: la certificación API 6D completa garantiza una calidad confiable
Fácil mantenimiento: la estructura de montaje lateral permite un rápido mantenimiento en línea
Larga vida útil: Diseñado para 30 años, con el menor coste de mantenimiento
Este producto es una opción ideal para sistemas de tuberías de alta presión, equipos de proceso y dispositivos de energía, ya que proporciona la solución de corte de alta presión más confiable para el control de fluidos industriales.
| Marca | DIDTEK |
| Estructura | Pelota |
| Material de la válvula | Didtek proporciona acero fundido, acero inoxidable, aleaciones especiales, CI, DI, etc. |
| Tipo de válvula | Didtek produce válvula de bola |
| Prueba de válvula | Cantidad 100% probada antes de la entrega. |
| Garantía de válvula | 18 meses después del envío y 12 meses después de la instalación |
| Estructura de válvula | Válvula de bola |
| Entrega de válvula | 15 - 30 días |
| Muestra de válvula | Muestra disponible por Didtek Valve |
| Color de la válvula | Solicitud del cliente |
| Empaquetadura de válvula | Caja de madera contrachapada para válvula de bola |
| Cantidad mínima de pedido | 1 juego |
| Certificado de válvula | API6D/CE/ISO9001/ISO14001 |
| Lugar de origen | Zhejiang, China (continental) |
| Detalle de entrega: | Enviado en 15-30 días después del pago |
| Port | Shangai o Ningbo |
| Condiciones de pago | LC, D/A, D/P, T/T, Western Union |
