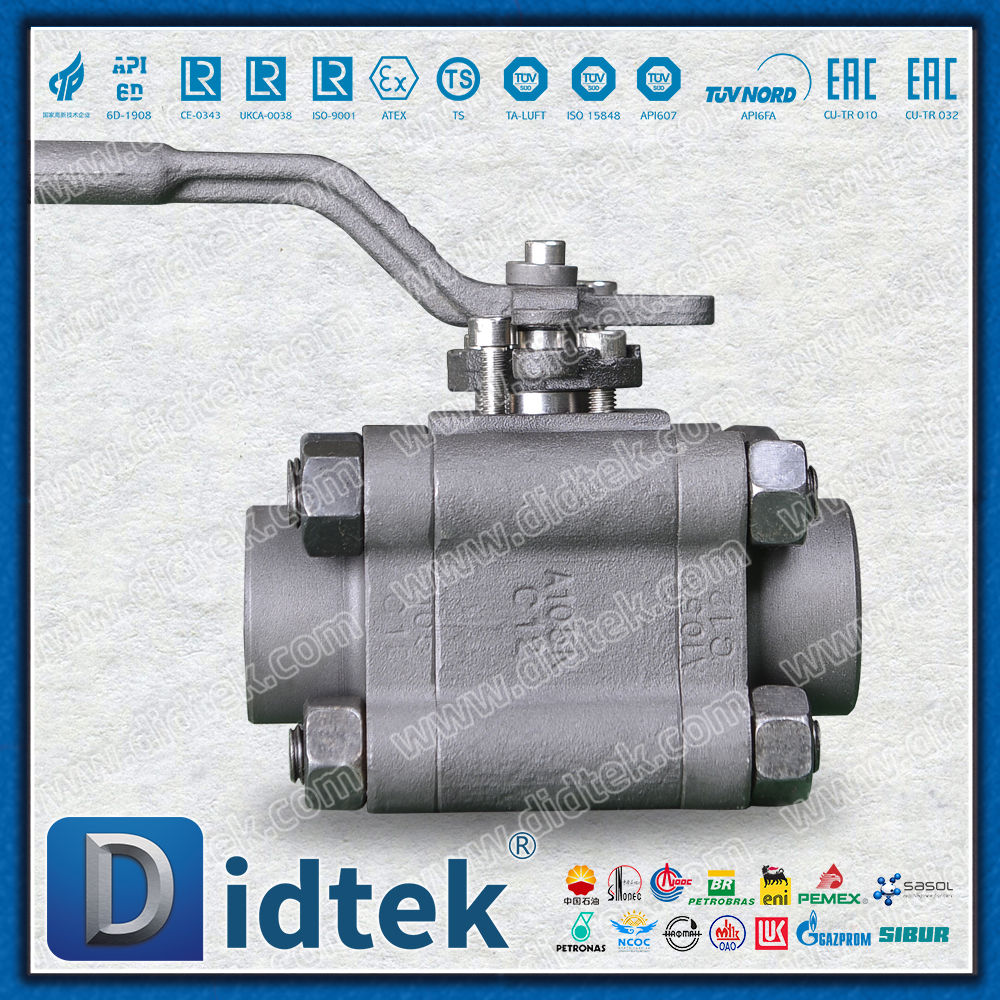

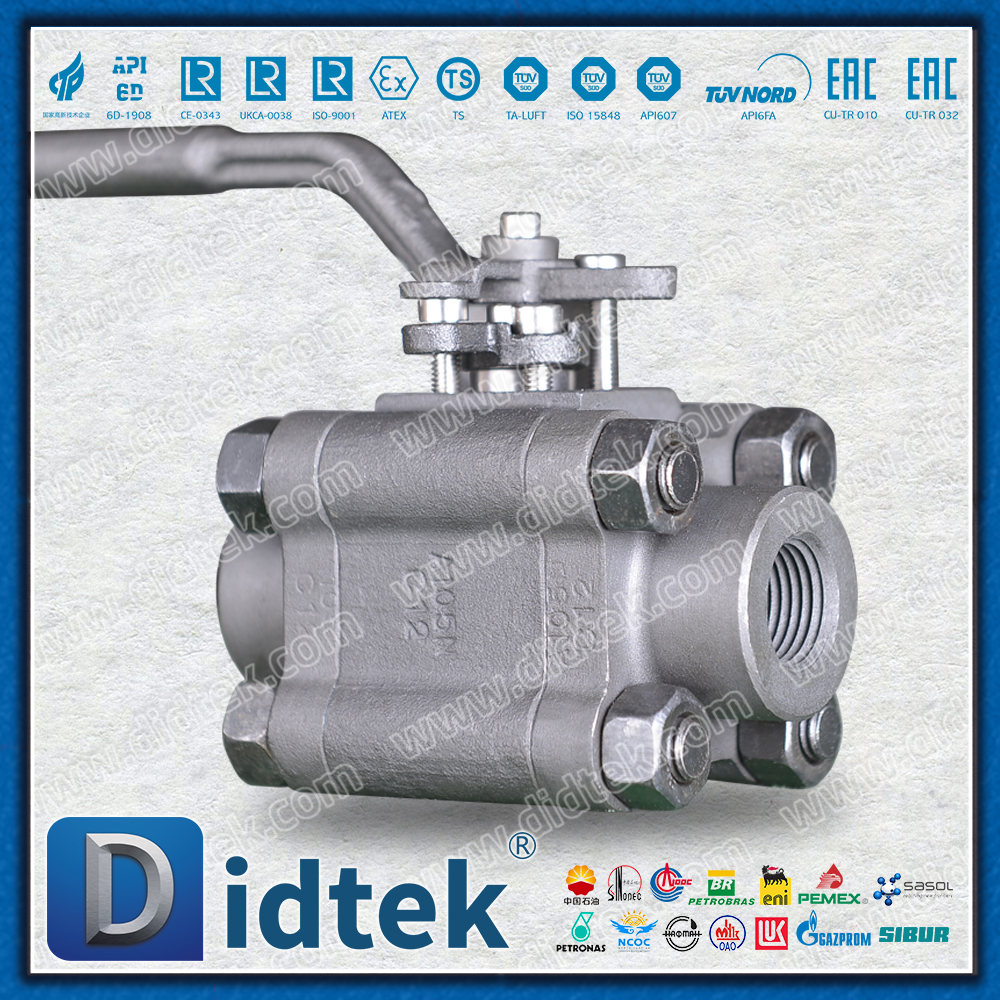

Válvula de bola forjada con rosca de asiento de PTFE reforzado A105N de 3 piezas

Descripción general del producto

La válvula de bola de acero forjado roscada con asiento de válvula de PTFE reforzado A105N de tres piezas es una válvula de alto rendimiento que adopta una estructura modular de tres piezas y un cuerpo de válvula de acero forjado ASTM A105N. El producto está equipado con asientos de válvula de PTFE mejorados y conexiones roscadas, lo que proporciona un rendimiento de sellado excelente y economía al tiempo que garantiza resistencia estructural. Es una opción ideal para tuberías de instrumentos, interfaces de equipos y tuberías industriales pequeñas y medianas.

Especificaciones técnicas

Características del producto

1. Estructura modular de tres piezas

Mantenibilidad en línea: la cavidad intermedia se puede desmontar sin herramientas especiales y los componentes internos se pueden reemplazar rápidamente

Configuración flexible: Se pueden reemplazar diferentes asientos de válvula y materiales de bola según las condiciones de trabajo

Sellado confiable: dos sellos de junta del cuerpo garantizan cero fugas en el cuerpo de la válvula

2. Cuerpo de válvula de acero forjado A105N

Características de alta resistencia: Resistencia a la tracción ≥ 485 MPa, límite elástico ≥ 250 MPa

Estructura densa: sin defectos de fundición y su capacidad de soportar presión es superior a la de las válvulas de acero fundido.

Económico y práctico: ofrece una notable rentabilidad en condiciones de trabajo de alta presión.

3. Asiento de válvula de PTFE mejorado

Mejora de la resistencia al desgaste: relleno con un 25% de fibra de vidrio, la resistencia al desgaste aumenta 3 veces

Bajo coeficiente de fricción: garantiza que el par de funcionamiento sea estable dentro de ±10 %.

Compatibilidad química: Resistente a la mayoría de los medios ácidos, alcalinos y disolventes.

4. Optimización de conexiones roscadas.

Sellado fiable: la rosca del tubo cónico consigue un sellado metal con metal.

Fácil instalación: no requiere conexión de brida, lo que ahorra espacio de instalación

Múltiples estándares: admite especificaciones de rosca como NPT, BSPT y BSPP

Parámetros básicos

Clasificación de presión: Clase 800/1500/2000 (PN100/250/420)

Rango de temperatura: -29 ℃ a +200 ℃

Método de conexión: rosca NPT/BSPT/BSPP

Material del asiento de válvula: PTFE reforzado (25% fibra de vidrio)

Estándar de diseño: API 6D/ASME B16.34

Campo de aplicación

Medición de instrumentos: manómetros, válvulas de interfaz del transmisor.

Combinación de equipos: bombas, compresores, interfaces del sistema hidráulico.

Tuberías de proceso: sistema de muestreo, inyección de químicos, servicios públicos.

Sistema de alta presión: Control de gases, agua a alta temperatura y medios corrosivos

Resumen

La válvula de bola de acero forjado roscada con asiento de válvula de PTFE reforzado A105N de tres piezas, mediante la combinación perfecta de diseño de estructura modular, materiales de acero forjado de alta calidad y tecnología de sellado mejorada, proporciona a los usuarios industriales:

Excelente mantenibilidad: la estructura de tres piezas permite un rápido mantenimiento en línea

Rendimiento de sellado confiable: los asientos de válvula de PTFE mejorados garantizan cero fugas a largo plazo

Resistencia excepcional: la capacidad de soportar presión de los cuerpos de válvulas de acero forjado supera con creces la de las válvulas fundidas.

Costo económico: El costo total del ciclo de vida se reduce en un 30%

Este producto es una opción ideal para medición de instrumentos, interfaces de equipos y tuberías de alta presión pequeñas y medianas. Con su excelente rendimiento y mantenimiento conveniente, brinda soporte confiable para el control de fluidos industriales.
