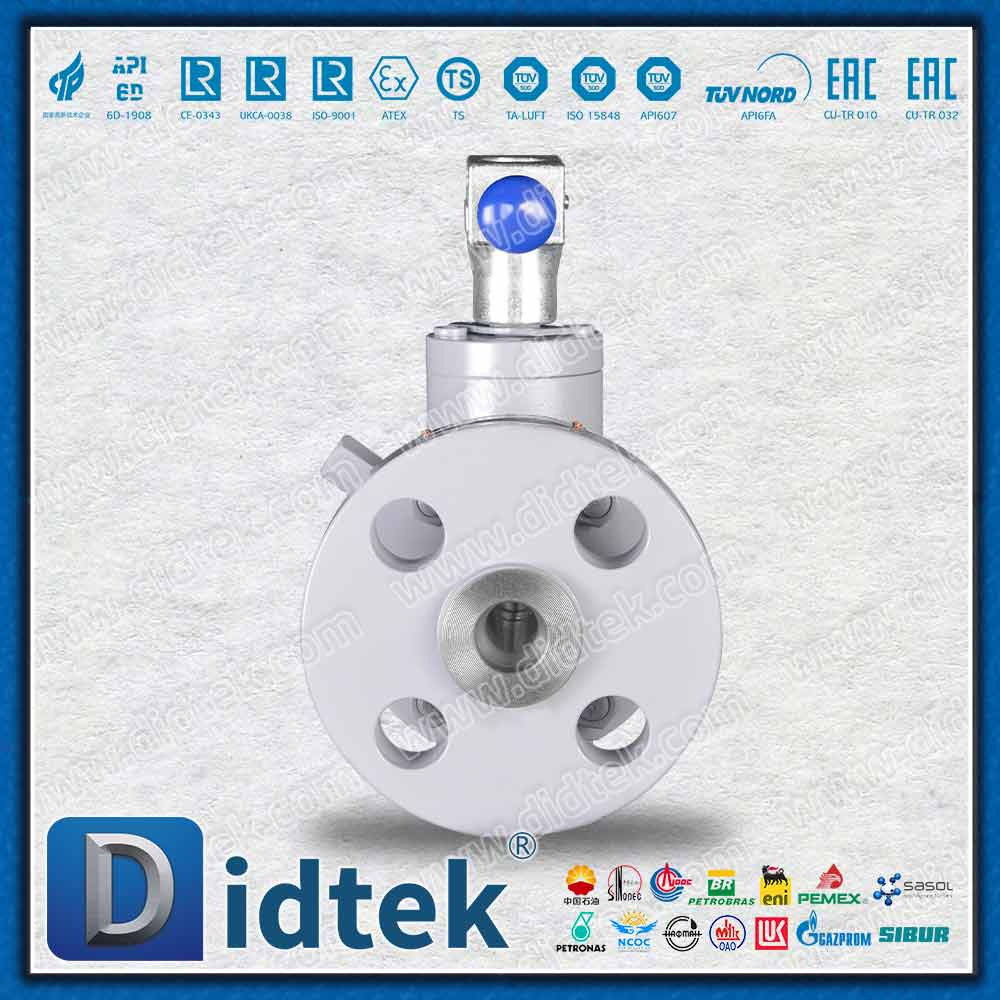

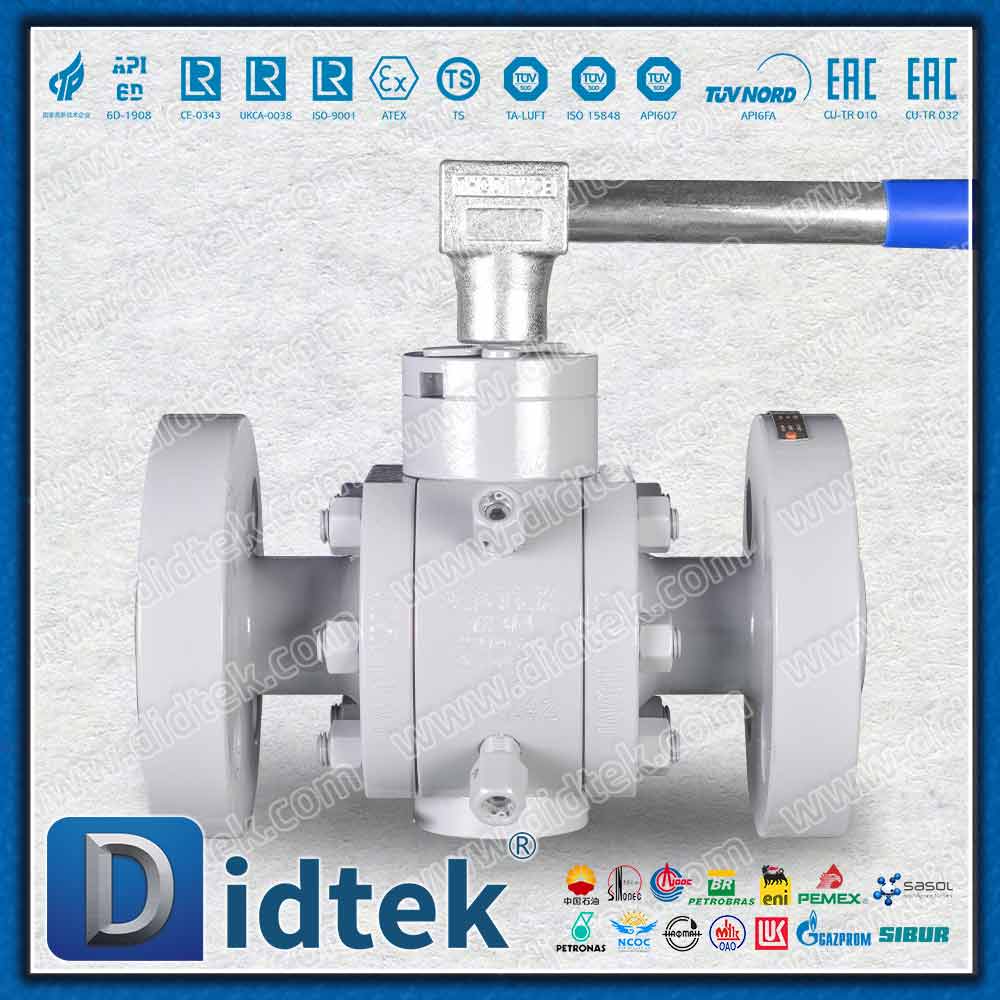

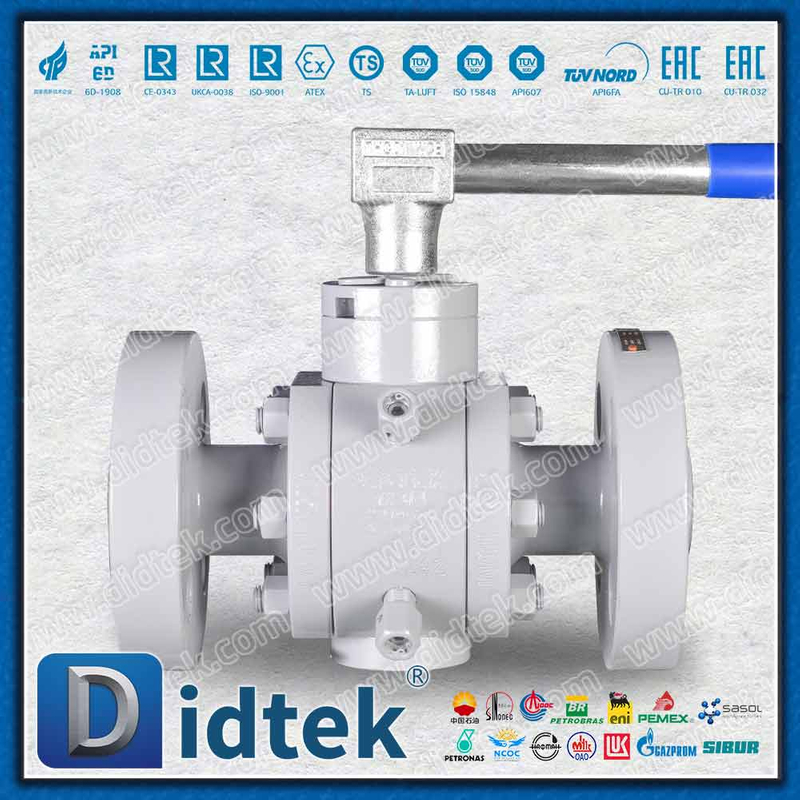

Válvula de bola de muñón con manija de tres vías y alta presión de diámetro pequeño

Descripción del diseño

• Diseño de muñón fijo en tamaños pequeños: a diferencia de las válvulas flotantes que pueden 'atascarse' bajo alta presión, el soporte de muñón garantiza una rotación suave de la manija y un rendimiento de sellado constante.

• Integridad forjada de alta presión: Fabricado a partir de piezas forjadas sólidas (ASTM A105N o F316) para soportar ciclos de presión extrema sin riesgo de porosidad o falla estructural.

• Patrones de flujo versátiles (puerto L y T):

  Puerto L: Se utiliza para desviar el flujo a 90° entre dos puertos.

  Puerto T: permite mezclar, dividir el flujo o conectar los tres puertos.

• Mango compacto de alta presión: Mango resistente de diseño ergonómico con opción de dispositivo de bloqueo para evitar el funcionamiento accidental en sistemas críticos.

• PEEK o sellado de metal: los asientos de PEEK de alto rendimiento brindan una excelente resistencia al 'flujo en frío' a presiones de hasta 15 000 psi.

Las válvulas de bola de muñón con manija de tres vías y alta presión de diámetro pequeño se utilizan ampliamente en entornos exigentes debido a las propiedades superiores de sus materiales:

• Unidades de control hidráulico (HCU): conmutación de flujo entre diferentes circuitos hidráulicos.

• Patines de inyección de productos químicos: Desviar productos químicos desde el almacenamiento hasta los puntos de inyección.

• Muestreo de gas natural: Desvío de puerto L de alta presión para análisis de calidad del gas.

• Instrumentación de Refinería: Aislamiento y bypass para transmisores de alta presión.
