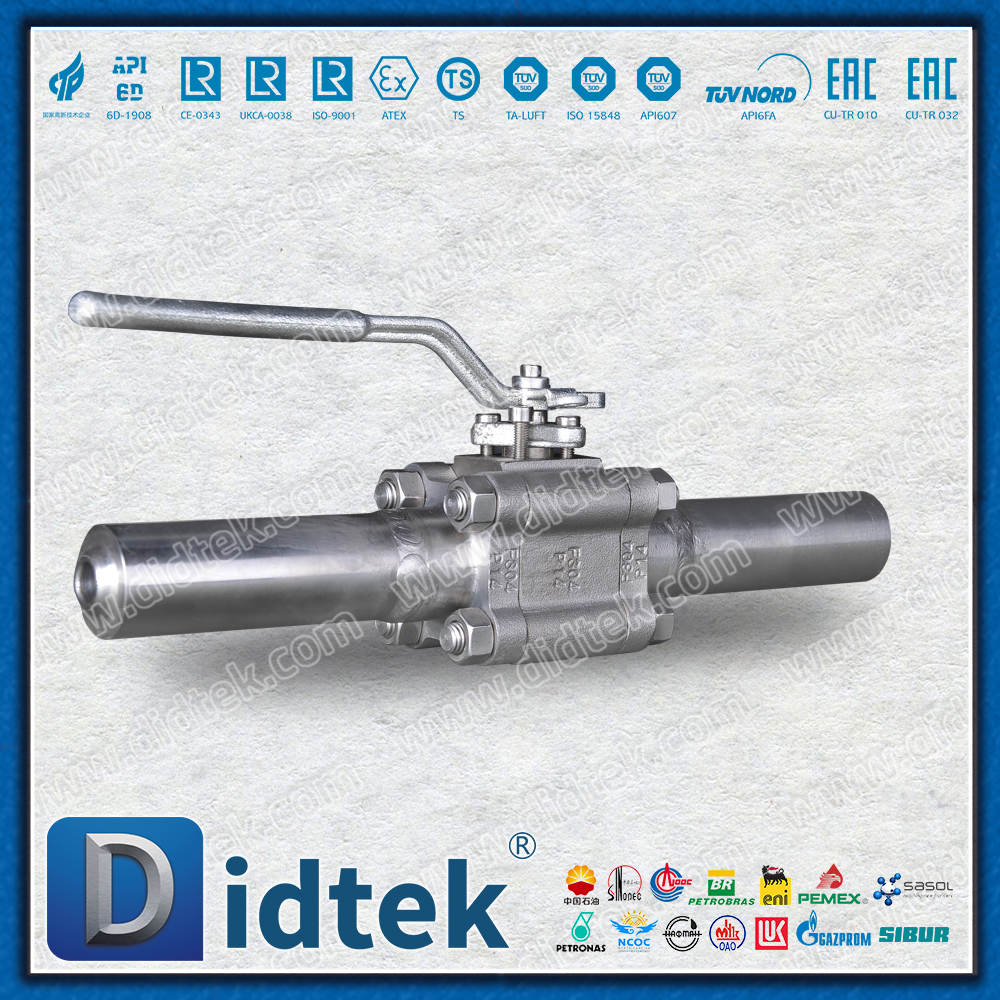

3 pedazos de válvula de acero forjada conexión de extensión F304 con dispositivo de bloqueo

Posicionamiento del producto principal

Válvula industrial de alto rendimiento con diseño modular de tres piezas, cuerpo de válvula de acero forjado ASTM A182 F304, equipada con una tapa de válvula de conexión extendida y un dispositivo de bloqueo de seguridad. Este diseño tiene en cuenta la comodidad del mantenimiento, la adaptabilidad a las duras condiciones de trabajo y la seguridad operativa, y es adecuado para sistemas de tuberías industriales que requieren un mantenimiento frecuente o una gestión estricta.

Detalles de especificaciones técnicas.

Características principales del diseño

1.Estructura modular de tres piezas

Mantenimiento conveniente: no es necesario desmontar la válvula de la tubería. Simplemente afloje el perno central para quitar la parte central del cuerpo de la válvula y reemplace rápidamente el asiento interno de la válvula, la bola y otras piezas, lo que reduce en gran medida los costos de mantenimiento y el tiempo de inactividad.

Mantenimiento en línea: admite el mantenimiento en línea, especialmente adecuado para flujos de procesos continuos que no se pueden cerrar.

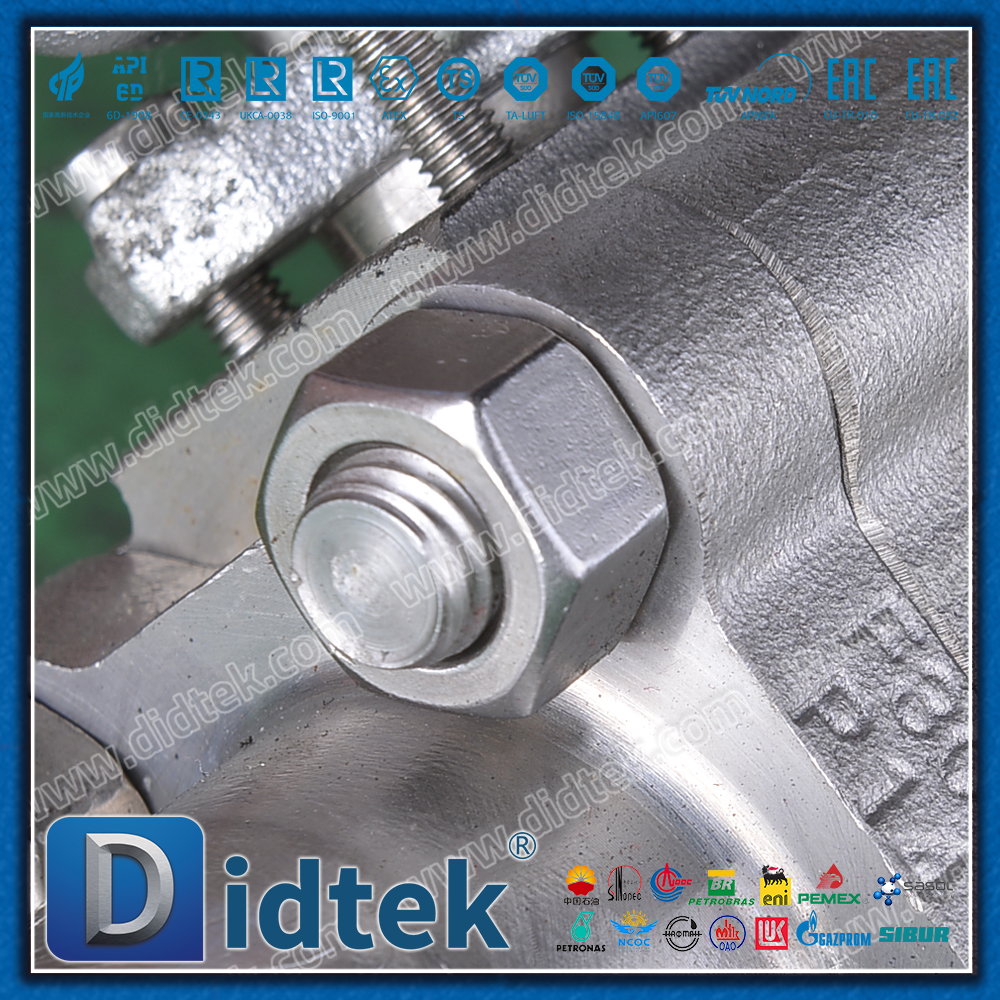

Estructura estable: la conexión de perno tiene alta resistencia, lo que garantiza la integridad del sello bajo alta presión.

2. Cuerpo de válvula de acero forjado F304

Excelente rendimiento: Forjado y formado, con una mejor dirección del flujo de grano, tiene mayor resistencia, resistencia al impacto y resistencia a la fatiga en comparación con las piezas fundidas.

Resistencia a la corrosión: F304 (acero inoxidable 304) ofrece una excelente resistencia a la corrosión ante una variedad de productos químicos y la atmósfera.

Bajo contenido de carbono: Controla eficazmente la precipitación de carburos y tiene excelente resistencia a la corrosión intergranular.

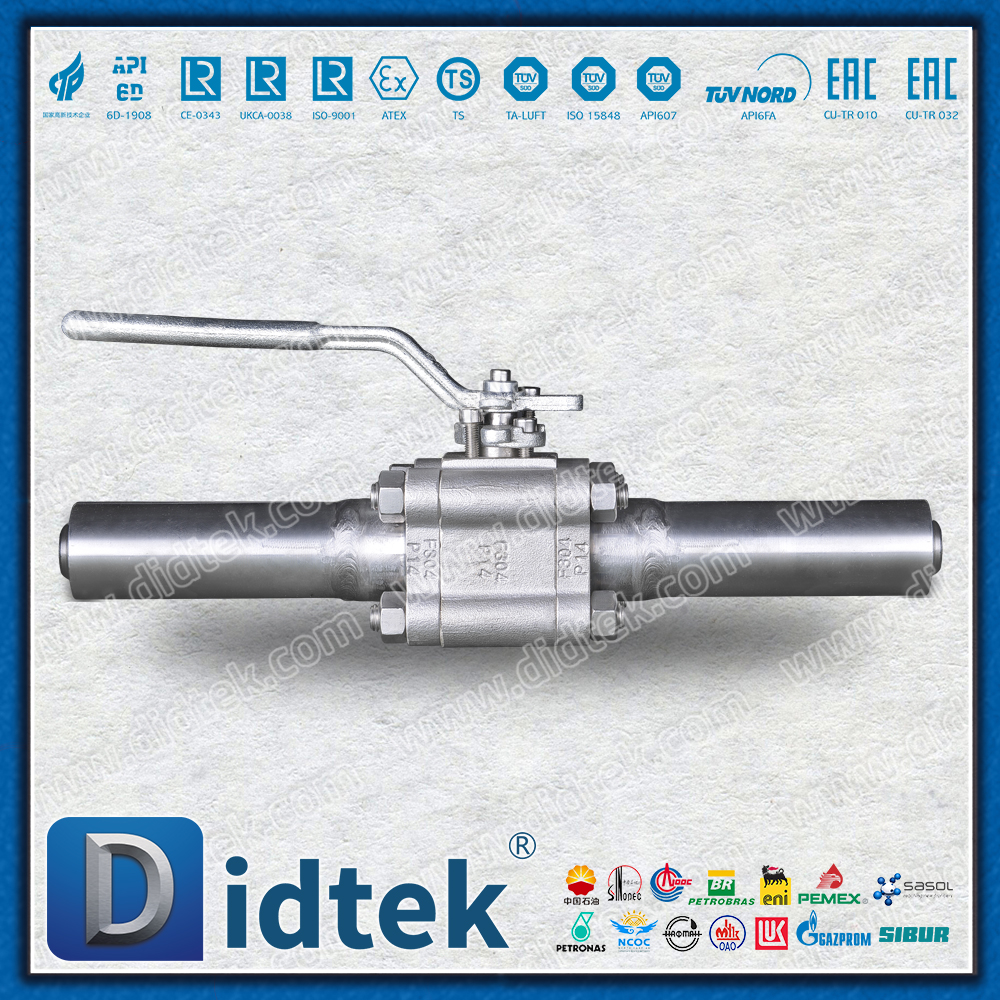

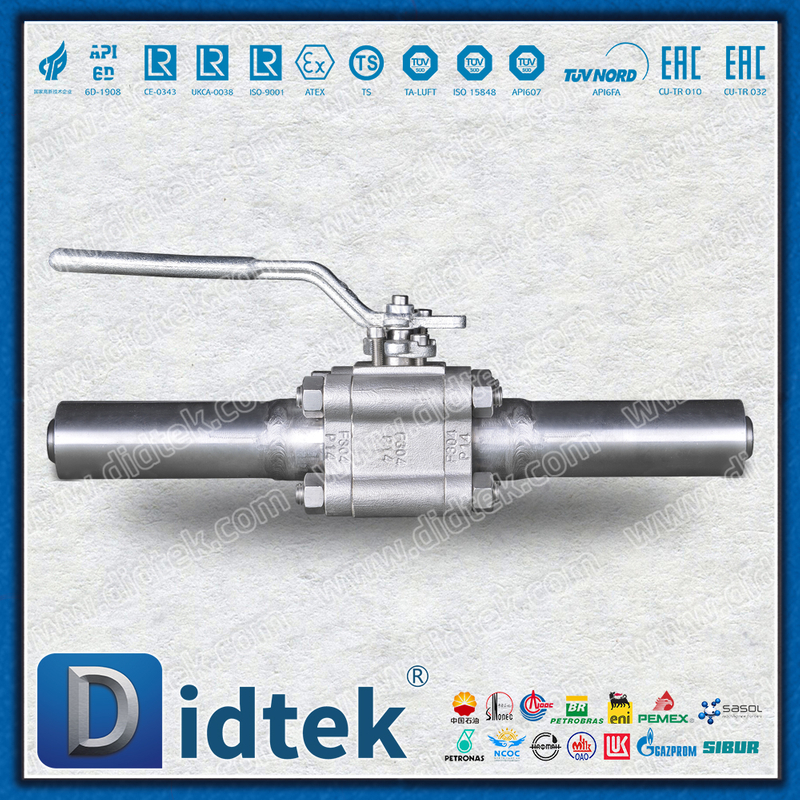

3. Tapa de válvula de conexión extendida

Aislamiento térmico/preservación del frío: el cuello extendido de la válvula forma una zona de aislamiento térmico eficaz entre el interior de la válvula y el actuador superior, reduciendo la conducción de calor medio al vástago de la válvula y al prensaestopas, protegiendo el empaque de sellado y extendiendo su vida útil. También es aplicable a condiciones de trabajo de baja temperatura y puede prevenir la formación de heladas.

Adecuado para instalaciones especiales: es aplicable a escenarios de instalación como entierros profundos, dentro de cajas aisladas o donde se requiere una distancia segura de equipos de alta temperatura.

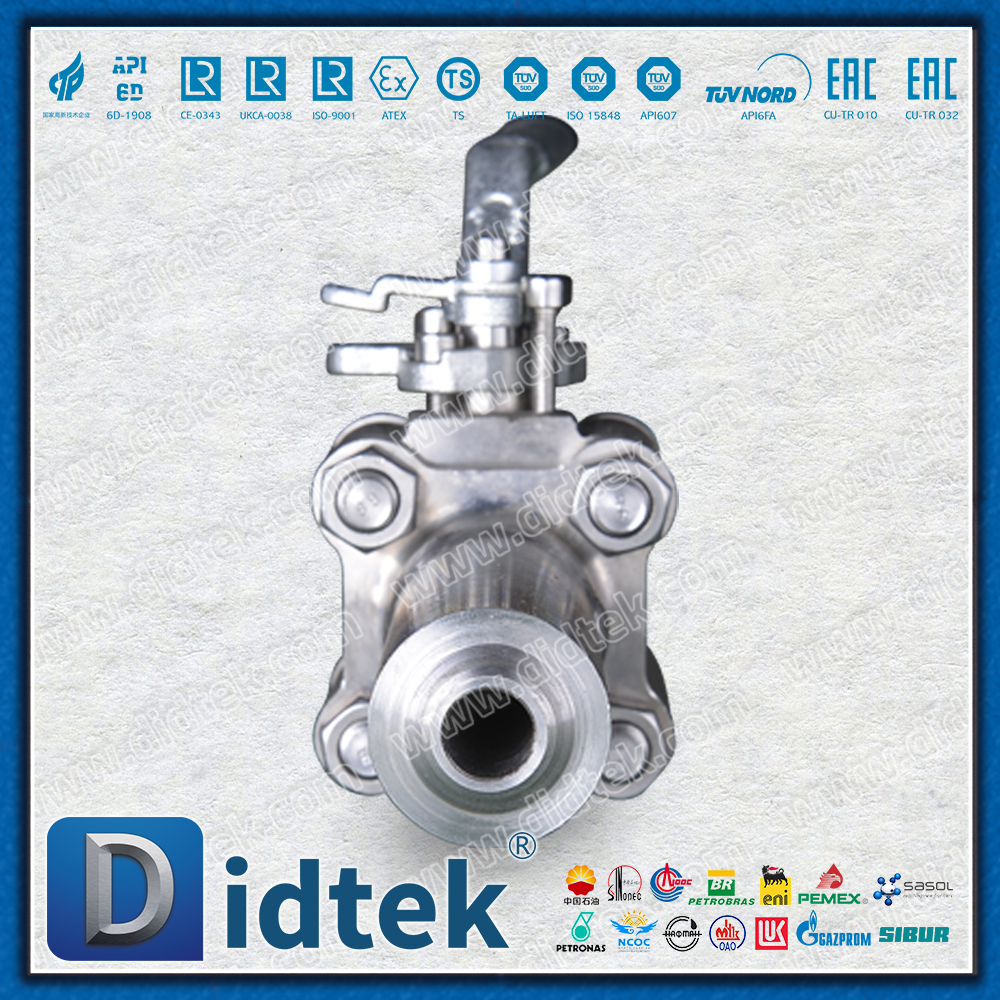

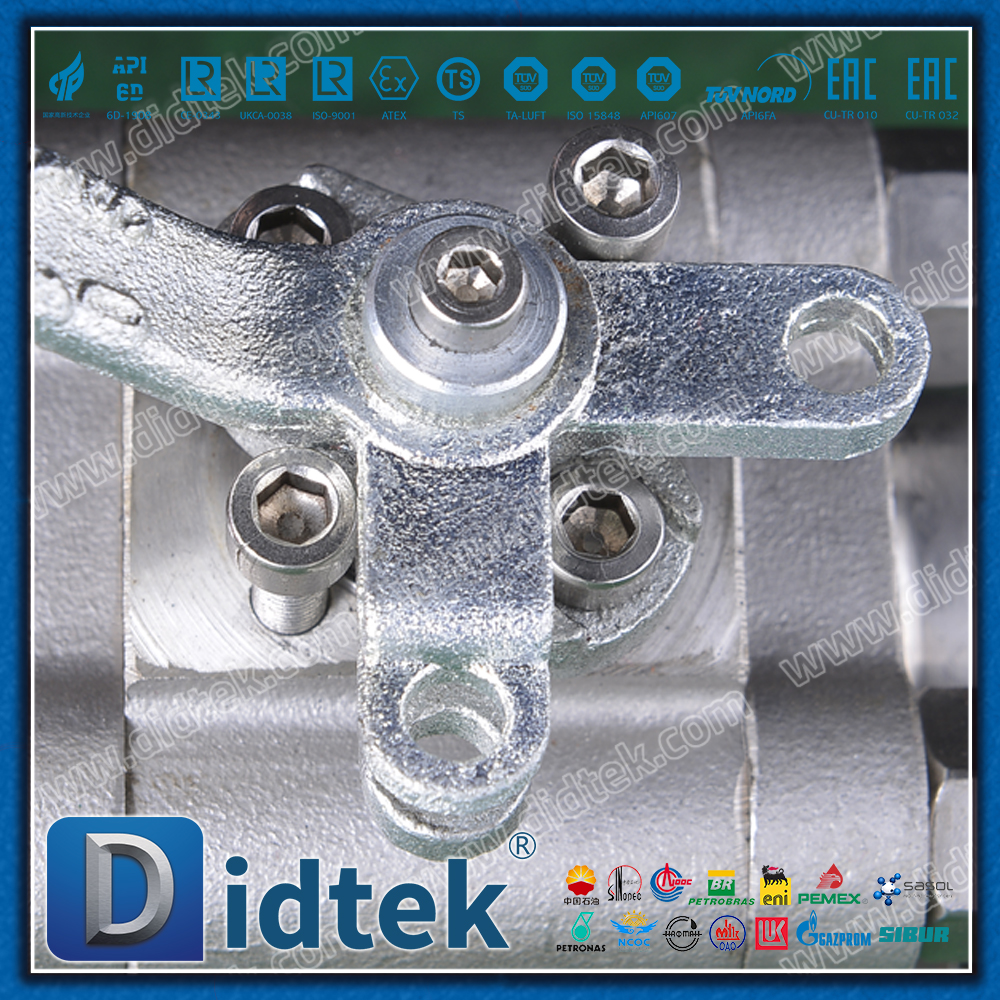

4. Dispositivo de bloqueo de seguridad integrado

Aislamiento de seguridad: conforme a los estándares LOTO, la válvula se bloquea en una posición completamente abierta o completamente cerrada mediante un candado para evitar un mal funcionamiento y garantizar la seguridad del personal y el equipo.

Identificación intuitiva: el mango suele tener una flecha indicadora clara de 'Encendido/Apagado' y un indicador de estado de bloqueo.

Diseño de alta resistencia: el mecanismo de bloqueo es resistente y duradero, capaz de soportar operaciones de fuerza externa anormales.

Rendimiento y ventajas

Alta confiabilidad: el material de acero forjado y el diseño modular garantizan un funcionamiento estable a largo plazo en condiciones de trabajo duras.

Economía de mantenimiento: La estructura de tres piezas hace que el trabajo de mantenimiento sea más rápido y económico, y el diseño de diámetro completo facilita la limpieza de las tuberías.

Seguridad operativa: el dispositivo de bloqueo proporciona una garantía de seguridad crucial para la conmutación de procesos y el mantenimiento de equipos.

Amplia adaptabilidad: el diseño de cuello extendido le permite soportar temperaturas altas y bajas, así como entornos de instalación especiales.

Campos de aplicación típicos

Industria petroquímica: Tuberías de proceso, especialmente puntos críticos que requieren mantenimiento regular o bloqueo de seguridad.

Energía y potencia: Sistemas de vapor, agua de alimentación de calderas, sistemas de agua de refrigeración.

Química fina y farmacéutica: Tuberías para medios corrosivos con requisitos de limpieza y mantenimiento.

Servicios públicos: Aislamiento y control de plantas de tratamiento de agua y gas urbano.

Cualquier entorno industrial que requiera una implementación estricta de Procedimientos Operativos de Seguridad (LOTO).

Guía de selección

Confirme los siguientes parámetros al seleccionar el modelo.

Tipos de válvulas (como válvulas de bola, válvulas de cierre)

Diámetro nominal (DN) y presión nominal (PN/Clase)

Conecte el estándar con la forma de la superficie de sellado.

Los requisitos de longitud específicos para extender el cuello.

Tipos de dispositivos de bloqueo (cerraduras de manija, tapas de válvulas de bloqueo, etc.)

Modo de funcionamiento (manual, caja de cambios, actuador neumático/eléctrico)

Resumen

La válvula de acero forjado de tipo extendido F304 de tres piezas con dispositivo de bloqueo es una solución de válvula industrial de alta gama que integra un mantenimiento conveniente, adaptabilidad a las condiciones de trabajo y seguridad operativa. No sólo es un componente de control confiable para los fluidos de las tuberías, sino también una parte importante del moderno sistema de gestión de seguridad industrial. Es particularmente adecuado para asumir responsabilidades pesadas en puntos de aplicación clave con mantenimiento frecuente, condiciones de trabajo duras y requisitos de seguridad extremadamente altos.
