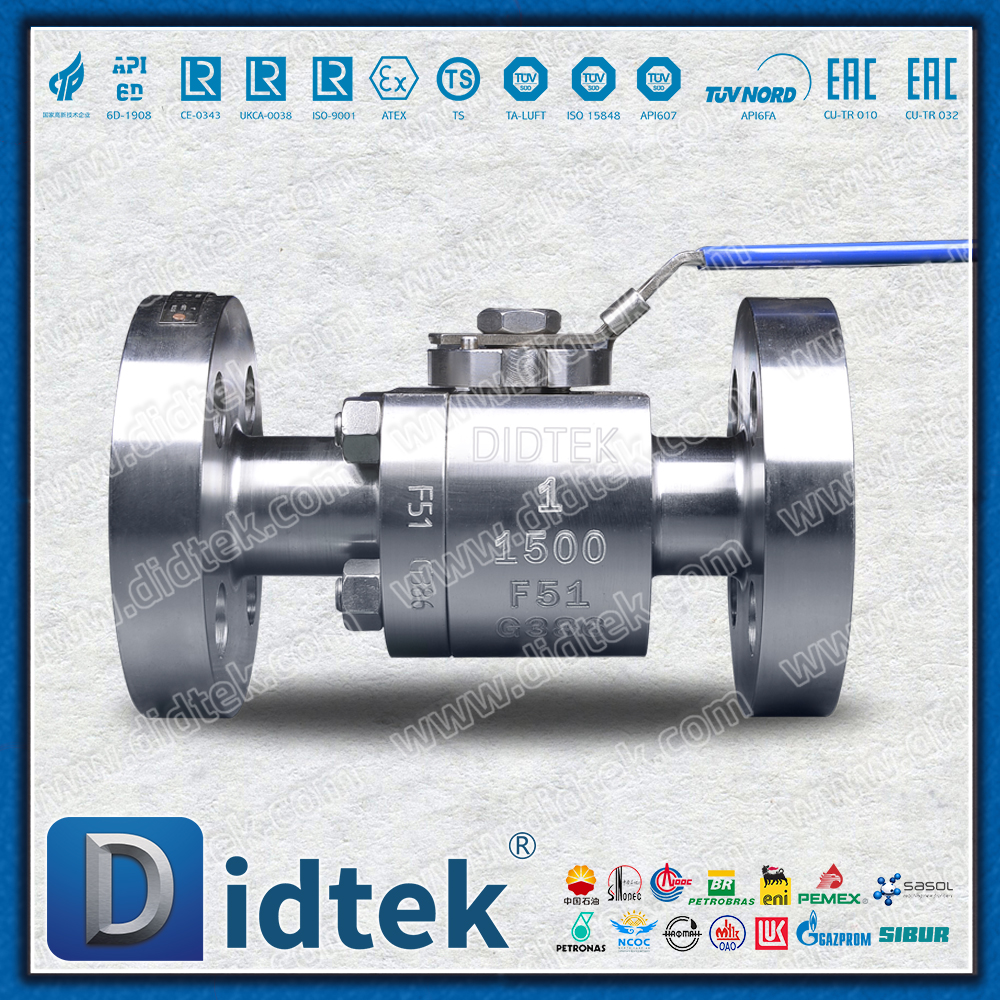

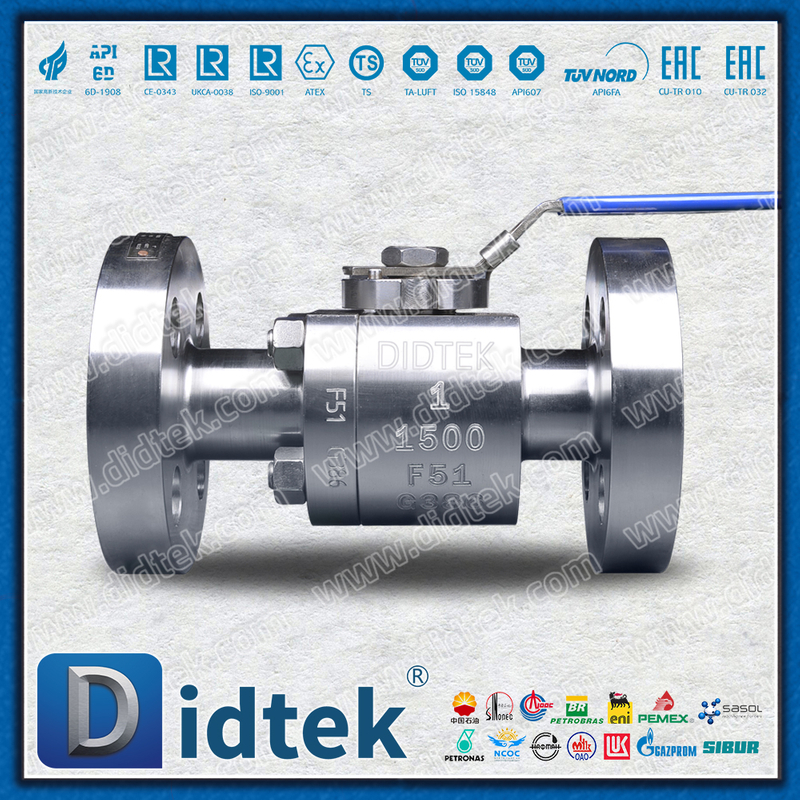

Válvula de bola flotante forjada RF de alta presión Class1500 de acero inoxidable dúplex F51

Descripción general del producto

La válvula de bola flotante de acero forjado con bridas RF de alta presión Clase 1500 de acero inoxidable dúplex F51 es una válvula industrial de primera calidad especialmente diseñada para condiciones de trabajo corrosivas de alta presión. El producto adopta piezas forjadas de acero inoxidable dúplex ASTM A182 F51, combinadas con una clasificación de presión Clase 1500 y una conexión de brida RF. Si bien mantiene una excelente resistencia a la corrosión, proporciona una resistencia estructural y una confiabilidad de sellado extremadamente altas, y es la solución definitiva para entornos hostiles como los petroquímicos y la ingeniería marina.

Especificaciones técnicas

Características del producto

1. Excelente rendimiento del acero inoxidable dúplex F51

Máxima resistencia a la corrosión

Alto contenido de cromo (22%), molibdeno (3%) y nitrógeno (0,15%).

El índice de resistencia a las picaduras PREN es ≥ 35

Excelente resistencia al agrietamiento por corrosión bajo tensión de cloruro

Resistencia mecánica ultraalta

Resistencia a la tracción ≥ 620 MPa

Límite elástico ≥ 450 MPa

Dureza HB: 217-277

2. Diseño de alto voltaje clase 1500

Capacidad máxima de resistencia a la presión: Presión de diseño de hasta 25 MPa

Presión de prueba de carcasa: 37,5 MPa

Presión de prueba de sellado: 27,5 MPa

Estructura optimizada de alta presión

Aumentar el espesor de la pared del cuerpo de la válvula.

Fortalecer el diámetro del vástago de la válvula.

Estructura de soporte mejorada

3. Proceso de formación de forja

Material denso: sin defectos de fundición, mayor seguridad de resistencia a la presión

Optimización del grano: el conformado por forjado logra la mejor dirección del flujo del grano

Calidad estable: propiedades del material uniformes y consistentes

4. Sello de alta presión de bola flotante

Sello autorreforzante: La presión media empuja la bola para presionar contra el asiento de la válvula. Cuanto mayor sea la presión, más fiable será el sello.

Bloqueo bidireccional: la precarga cuidadosamente diseñada garantiza cero fugas en ambas direcciones

Diseño de baja resistencia al flujo: la estructura de paso total minimiza la pérdida de presión

5. Conexión de brida RF

Compatibilidad estándar: Cumple con las dimensiones de brida ASME B16.5 RF

Sellado fiable: brida de cara elevada + junta enrollada que garantiza una conexión sellada

Fácil instalación: conexión estandarizada, conveniente para instalación y mantenimiento

Campo de aplicación

1. Petróleo y gas

Tuberías de alta presión para recolección y transporte de petróleo y gas

Explotación de yacimientos ácidos de petróleo y gas.

Sistema de tuberías submarinas

2. Proceso químico

Dispositivo de reacción de alta presión

Transporte de medios que contienen iones cloruro.

Productos químicos fuertemente corrosivos

3. Ingeniería marina

Sistema de tratamiento de agua de mar

Tuberías de proceso de plataformas marinas

Control de equipos submarinos.

4. Aplicaciones especiales

Entorno con alto contenido de iones de cloruro

Condiciones de trabajo de corrosión a alta temperatura y alta presión.

Sistema crítico para la seguridad

Resumen

La válvula de bola flotante de acero forjado con bridas RF de alta presión Clase 1500 de acero inoxidable dúplex F51, a través de la combinación perfecta de selección de materiales de alta calidad, diseño de presión extrema y proceso de fabricación preciso, proporciona a los usuarios industriales

Máxima resistencia a la corrosión: la vida útil aumenta de 5 a 8 veces en entornos corrosivos severos

Fiabilidad absoluta en alta presión: clasificación de presión Clase 1500, con excelente capacidad de carga de presión

Larga vida útil: 30 años de vida útil de diseño, con el coste óptimo del ciclo de vida completo

Certificaciones estándar integrales: certificaciones API, ASME y NACE completas

Este producto es la mejor opción para condiciones de corrosión de alta presión, ya que brinda garantías confiables para una producción segura en campos como la petroquímica y la ingeniería marina.
