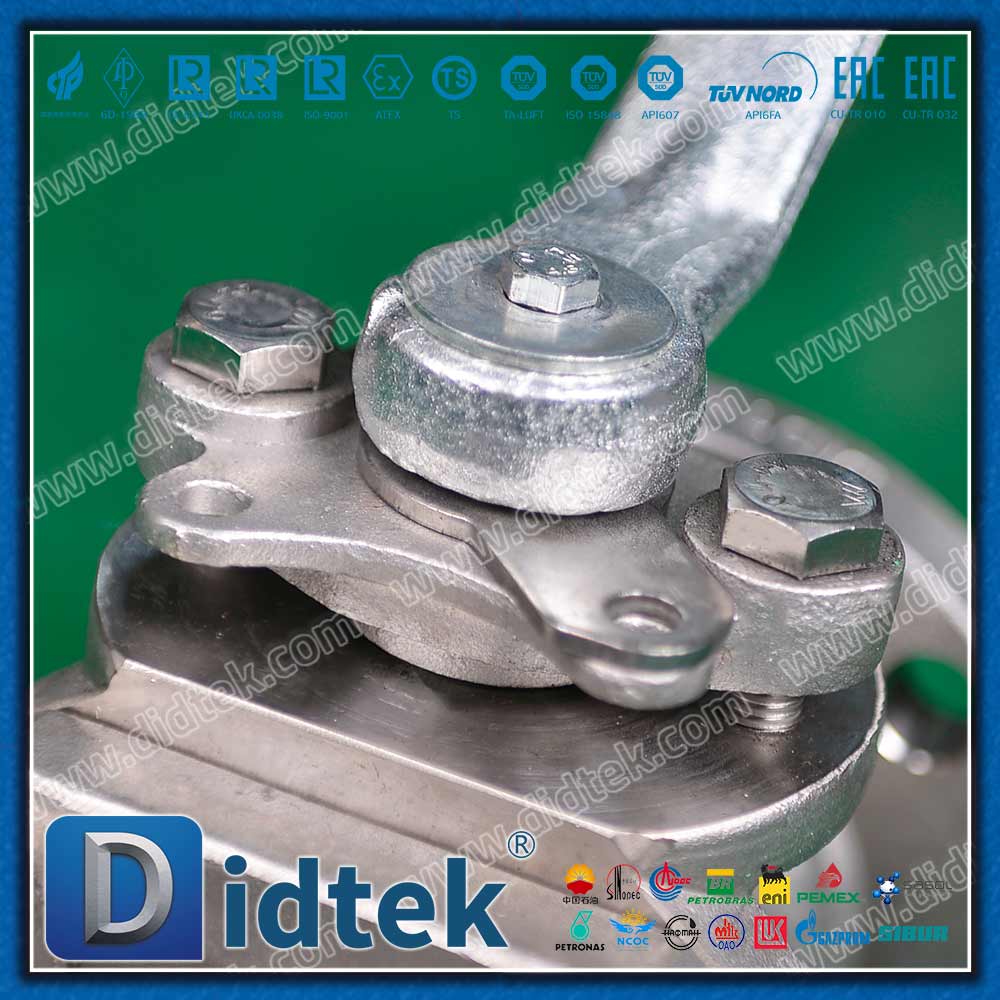

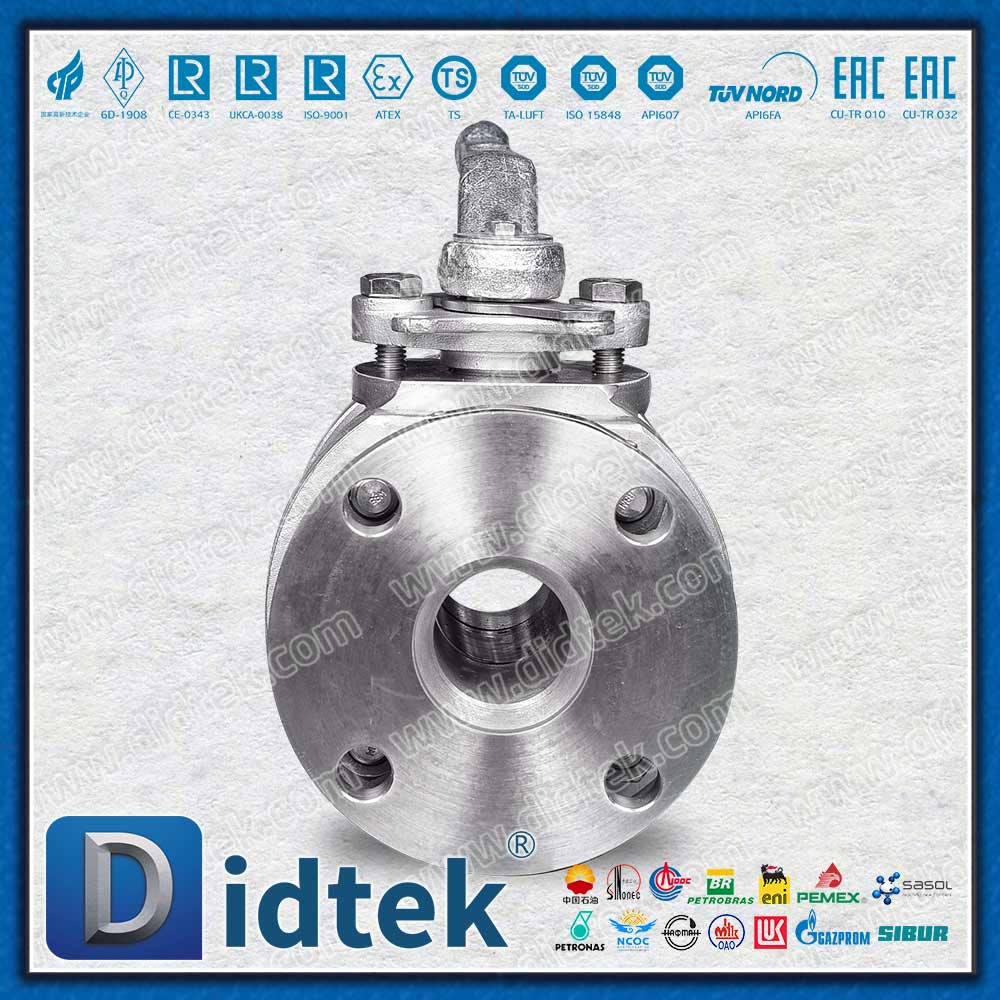

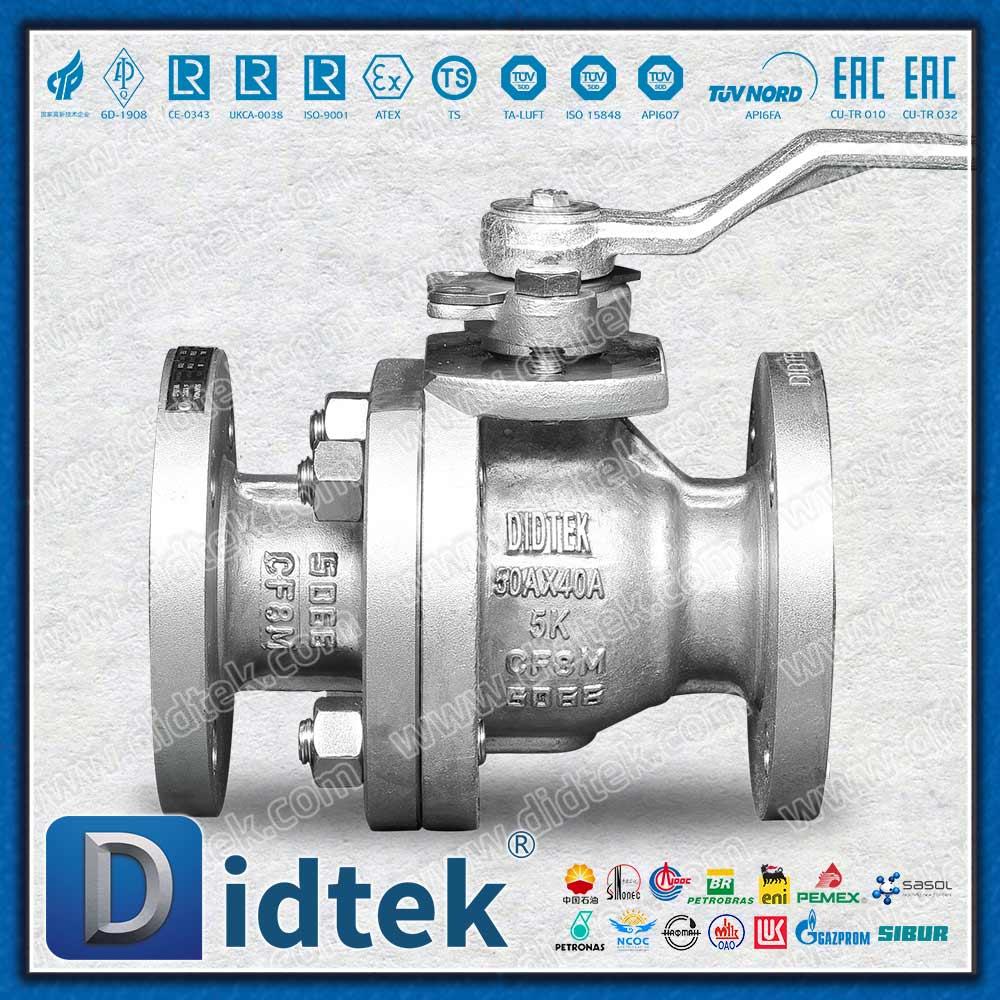

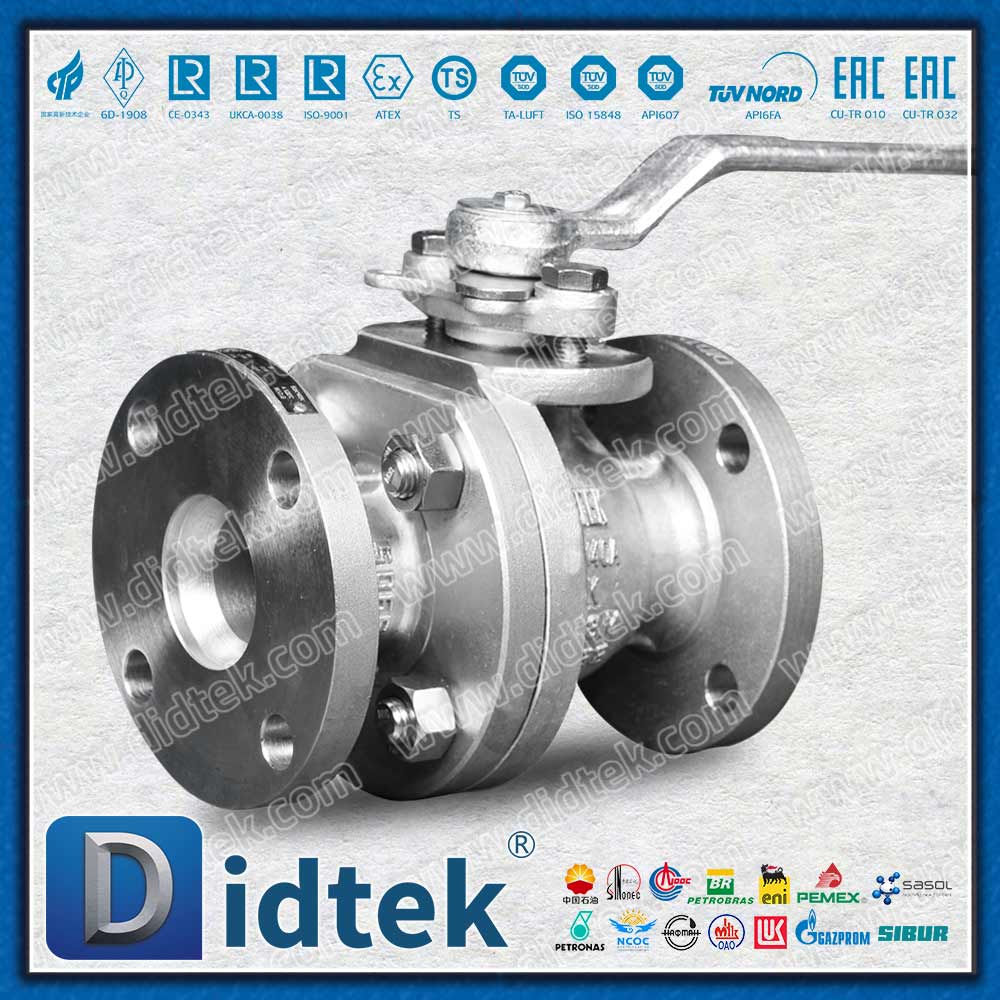

Válvula de bola flotante con asiento de PTFE JIS 5K de diámetro reducido

Posicionamiento del producto principal

Una válvula de bola flotante que cumple estrictamente con los estándares industriales japoneses (JIS), y presenta un diseño de paso de flujo reducido y un asiento de válvula blando de politetrafluoroetileno (PTFE). Al tiempo que garantiza un sellado confiable, logra un excelente rendimiento económico y es una opción ideal para control y cierre en sistemas de tuberías de baja presión con medios corrosivos.

Detalles de especificaciones técnicas.

Características principales del diseño

1. Estándar de brida JIS 5K

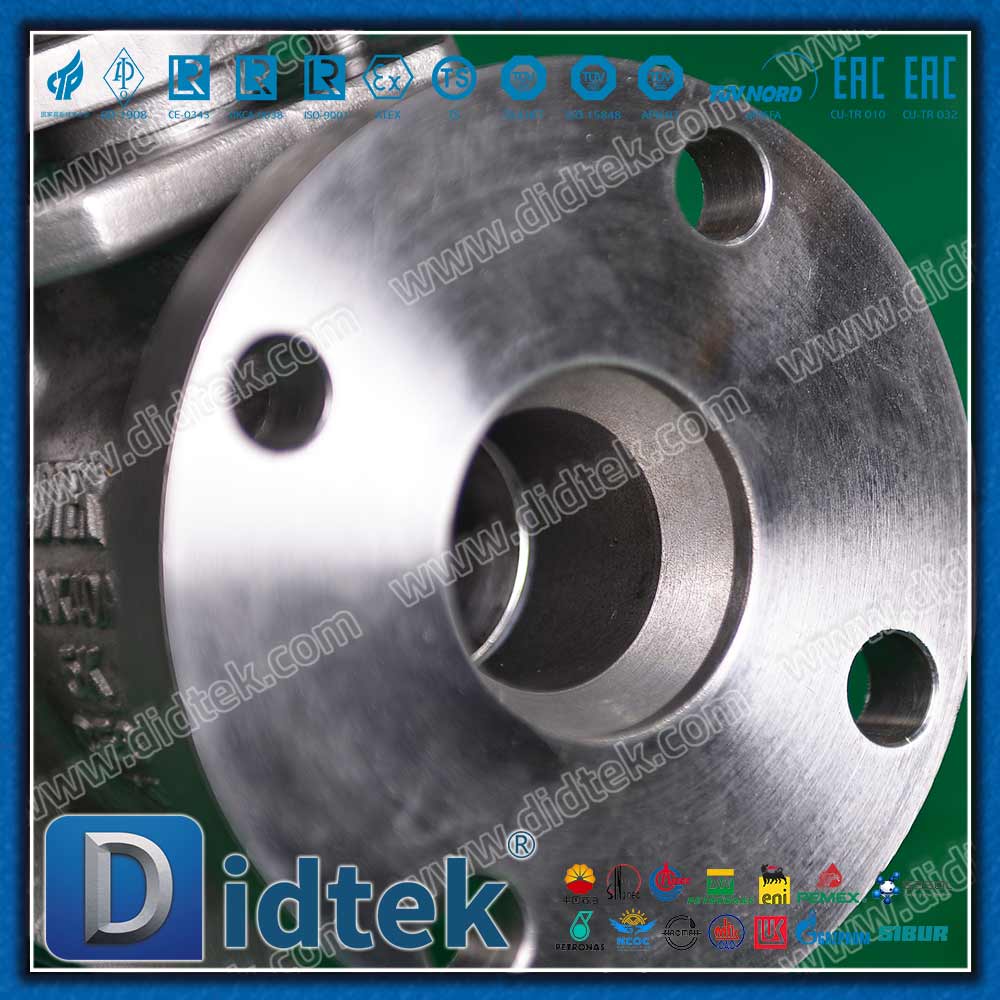

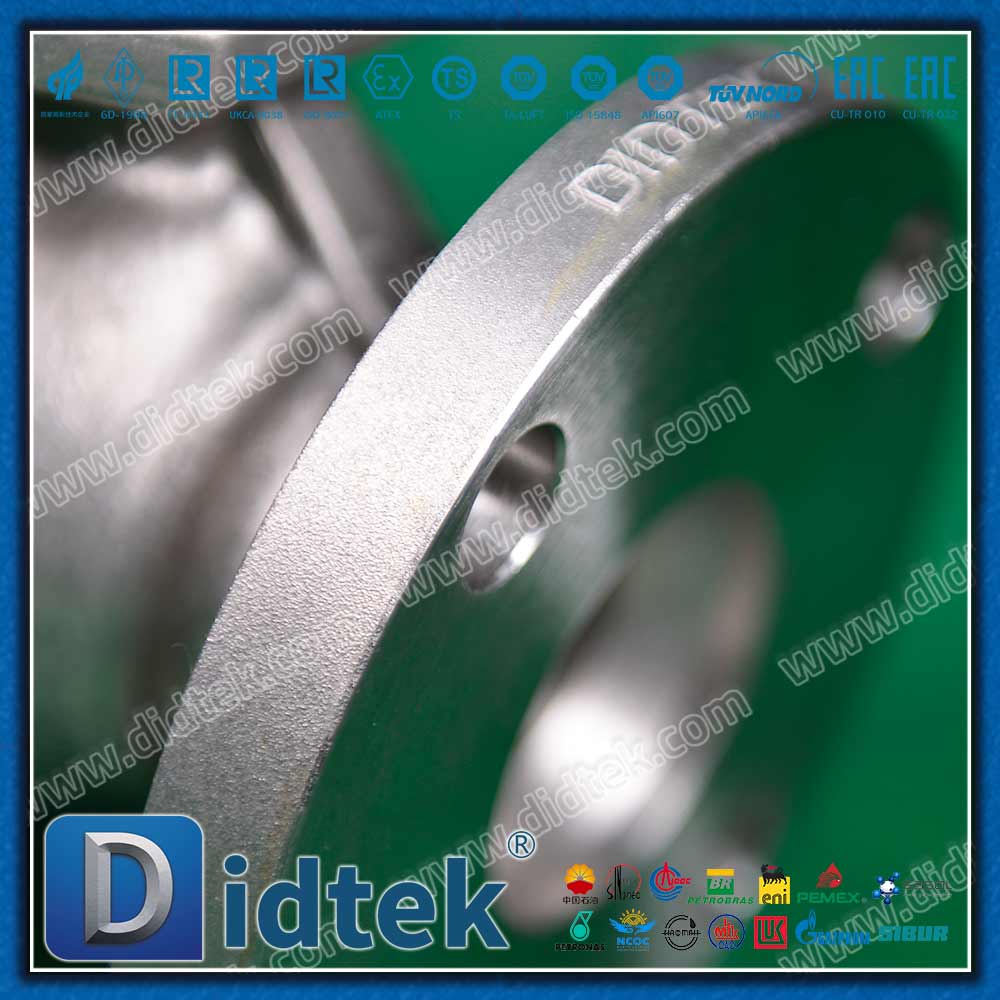

Cumplimiento del estándar: Las dimensiones clave, como el diámetro exterior de la brida, la distancia entre centros de los orificios de los pernos y el espesor, cumplen totalmente con el estándar JIS B 2220, lo que garantiza una conexión perfecta con tuberías y equipos en Japón, Corea del Sur y el Sudeste Asiático que utilizan el estándar JIS.

Clasificación de presión: La clasificación de presión 5K es adecuada para sistemas de tuberías de presión media y baja, con un límite superior de presión de trabajo de aproximadamente 9,8 bar (1,0 MPa) a temperatura normal.

2. Diseño de canales de escorrentía reducida

Económico y eficiente: El diámetro del canal esférico es menor que el diámetro nominal de la tubería, lo que hace que la estructura de la válvula sea más compacta y liviana, reduciendo significativamente los costos de fabricación y teniendo una competitividad de precio extremadamente alta.

Operación de bajo par: la esfera más pequeña significa que se requiere menos par de operación durante el proceso de apertura y cierre, lo que hace que la operación manual sea conveniente y también reduce la demanda de fuerza motriz del actuador.

Consideración de la aplicación: Es adecuado para escenarios de aplicación que permiten una cierta caída de presión y son sensibles al costo.

3. Sellado del asiento de válvula de PTFE

Excelente rendimiento de sellado: el material PTFE presenta un coeficiente de fricción extremadamente bajo y una plasticidad excelente, lo que permite un sellado a nivel de burbuja (normalmente hasta ANSI B16.104 Clase IV o superior) y logra fugas casi nulas.

Amplia compatibilidad química: Tiene una excelente resistencia a la gran mayoría de ácidos fuertes, álcalis fuertes, disolventes y productos químicos corrosivos, lo que lo convierte en una opción ideal para el manejo de medios corrosivos.

Propiedad de autolimpieza: la superficie lisa no pegajosa no es propensa a adherirse a los medios y tiene una cierta capacidad de autolimpieza.

4. Estructura de bola flotante

Sellado automático asistido por presión: Bajo la acción de una presión media, la bola sufre un ligero desplazamiento y se presiona firmemente contra el asiento de la válvula en el extremo de salida, formando un sello autoajustable. Cuanto mayor sea la presión del sistema, mayor será la presión específica de sellado y más fiable será el efecto de sellado.

Sellado bidireccional: En diseño suele permitir el bloqueo y sellado bidireccional, sin restricciones en el sentido de instalación.

Estructura simple: en comparación con las válvulas de bola fijas, tiene una estructura más simple y es más conveniente de mantener.

Rendimiento y ventajas

Rendimiento de alto costo: el diseño de diámetro reducido y la producción estandarizada brindan importantes ventajas de costos.

Excelente resistencia a la corrosión: el cuerpo de la válvula de acero inoxidable combinado con el asiento de la válvula de PTFE puede soportar una amplia gama de medios corrosivos.

Fácil operación y sellado confiable: la combinación de bajo torque y las excelentes propiedades del PTFE garantiza el funcionamiento confiable de la válvula durante su larga vida útil.

Compatibilidad e intercambiabilidad de estándares: el estándar JIS garantiza la conveniencia de la instalación y la intercambiabilidad de repuestos en mercados específicos.

Diseño de seguridad: El dispositivo antiestático incorporado y el diseño ignífugo mejoran la seguridad en condiciones de trabajo inflamables y explosivas.

Campos de aplicación típicos

Esta válvula se usa ampliamente en tuberías de medios corrosivos de presión media y baja en las siguientes industrias:

Ingeniería Química y Petroquímica: Transporte de diversos ácidos, álcalis, solventes y otros químicos.

Tratamiento de aguas y protección del medio ambiente: Tratamiento de aguas residuales, preparación de agua pura, sistemas de dosificación de químicos.

Semiconductores y Electrónica: Sistemas de agua ultrapura y sistemas de suministro de productos químicos.

Fabricación de papel y celulosa: soluciones farmacéuticas, blanqueantes y pipelines de celulosa.

Ingeniería naval y oceánica: tuberías de agua de mar, agua de lastre, sistemas de agua de sentina.

Industria en general: agua de refrigeración, aire comprimido y otros sistemas de servicios públicos.

Guía de selección

Confirme los siguientes parámetros al seleccionar el modelo.

Diámetro nominal: DN15 - DN300 (o especificaciones en pulgadas correspondientes).

Material del cuerpo de la válvula: Seleccione CF8(304)/CF8M(316)/CF3(304L)/CF3M(316L) según la corrosividad del medio.

Modo de funcionamiento: Maneta manual, caja reductora, actuador neumático o eléctrico.

Configuraciones opcionales: Tapa de válvula extendida (para aislamiento o baja temperatura), dispositivo de bloqueo, microinterruptor, etc.

Resumen

La válvula de bola flotante con asiento de válvula de PTFE JIS 5K con diámetro reducido es un producto clásico que logra un equilibrio perfecto entre costo, rendimiento y cumplimiento de estándares. Se ha convertido en una opción confiable y económica para el control de fluidos en muchos campos industriales, especialmente en el mercado asiático, gracias al amplio reconocimiento de las normas JIS, los beneficios económicos del diseño de diámetro reducido y la excelente resistencia a la corrosión y el rendimiento de sellado de los sellos de PTFE.
